Limpieza De Caja De Aire Secundario; Sustitución Del Ventilador - Pacific energy FP 3.0 Guía De Instalación Y Uso

Retire el pasador de retención situado en la parte superior trasera de la caja de fuego, justo debajo del deflector. Quite los railes
ferroviarias frente el deflector. Levanta el deflector hacia arriba y tire hacia adelante para desconectarse del tubo de suministro de aire
primario. Inclina el deflector a un lado para caer hacia abajo y saque lo de la caja de fuego. Inspecciona la junta entre el deflector y el
tubo de suministro de aire. Si es necesario, vuelva a colocar una junta nueva disponibles en su concesionario de Pacific Energy. Re-
instale el deflector en orden inverso. Las dos piezas laterales de aislamiento deben estar apretadas contra los railes laterales.

Limpieza de Caja de Aire Secundario

1. La caja de aire secundario se encuentra en la parte posterior inferior de la chimenea y se puede limpiar mediante la eliminación
del panel de acceso pequeño en la parte inferior de la cámara de combustión justo en frente del tubo de suministro deflector.
Retire los ladrillos para exponer el panel de acceso, a continuación, retire los 2 tornillos que sujetan el panel de acceso.
2. Utilice una aspiradora para aspirar cualquier residuo.
3. Vuelva a colocar el panel de acceso. Sustituya la junta si es necesario.
* Asegurase de que la junta está en buena forma y la posición correcta. Si está dañado, entonces debe ser reemplazado.
Sustitución del ventilador
NOTA: DESCONECTE LA ENERGÍA ANTES DE COMENCAR

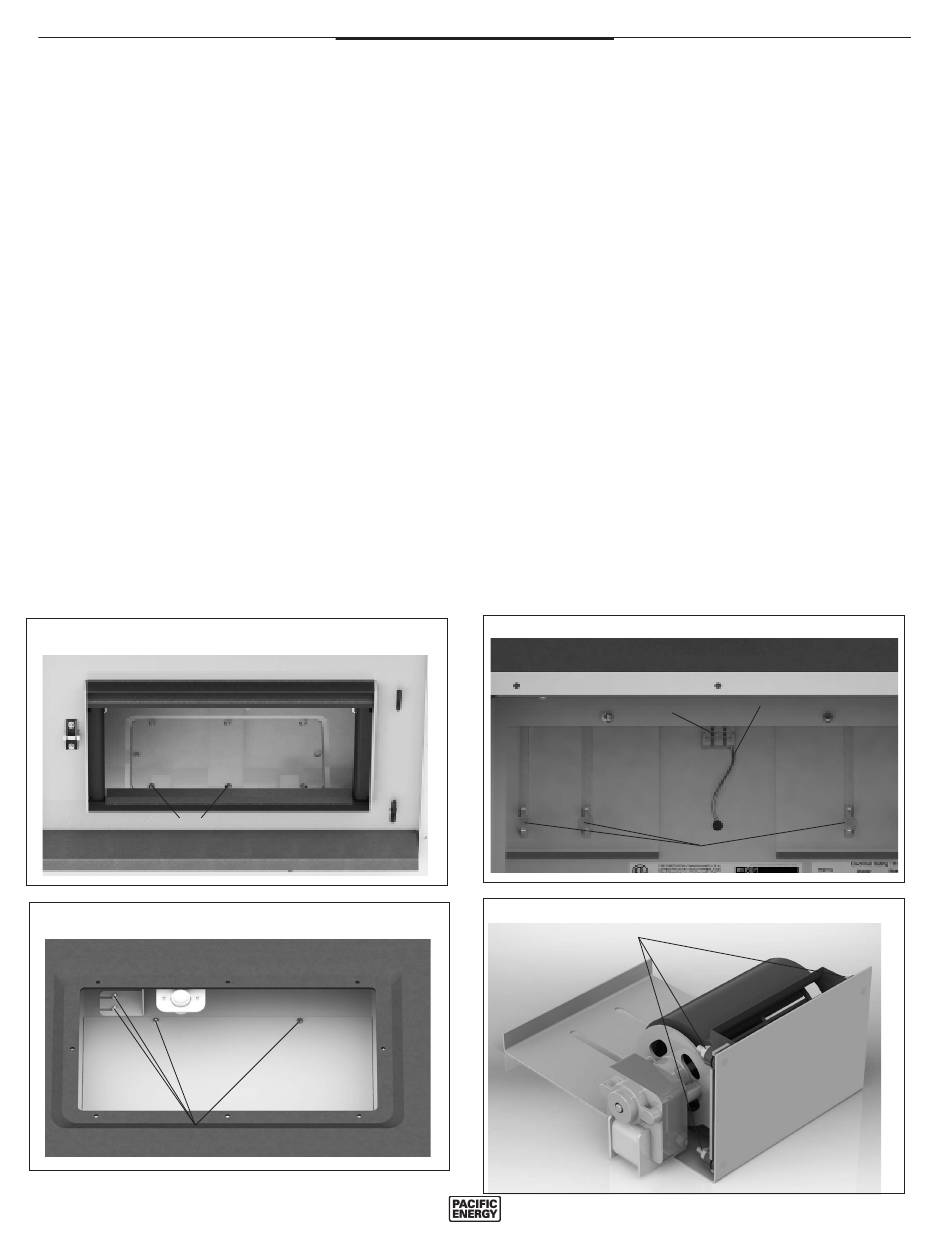

1. Los sopladores están situadas en el compartimento trasero inferior de la chimenea y se puede acceder mediante la eliminación
del panel de acceso en la parte inferior de la caja de fuego y el panel de acceso de dos piezas en la caja de aire debajo de eso.
2. Retire los ladrillos para exponer el panel de acceso, a continuación, retire los 8 tornillos que sujetan el panel de acceso
utilizando una "toma o llave de 7/16 (Fig. # 1).
3. Afloje los dos tornillos que fijan el soporte del interruptor térmico y deslice el soporte hacia atrás y dejar lo a un lado para
despejar la abertura para retirar el ventilador. (Fig. # 2)
4. Retire los dos tornillos que fijan cada mitad del panel de acceso inferior y levante el panel a la mitad a través de la abertura
de acceso superior. (Fig. # 2)
5. Desconecte el cable de alambre del ventilador que va a sustituir desde el bloque terminal eléctrico situado entre los soportes
del ventilador en el piso de la carcasa y la conexión con el interruptor térmico (Fig. # 3).
6. Retire las dos tuercas de mariposa que fijan el soporte de montaje del ventilador (Fig. # 3).
7. Levante con cuidado el soporte y deslice el ventilador hacia el frente de la chimenea.
8. Levante el ventilador hacia arriba y fuera de la chimenea a través de él aberturas de acceso.
9. Retire las tuercas que sujetan el ventilador al soporte y vuelva a colocar el soplador (Fig. # 4).
10. Invertir el proceso para volver a instalar el soplador. Asegúrese de que la junta está en buenas condiciones. Reemplace si
es necesario.
FIG. #1
BOLTS
FIG. #2
SCREWS
050515-32
FIG. #3
TERMINAL
BLOCK
WINGNUTS
FIG. #4
NUTS
©PACIFIC ENERGY FIREPLACE
PRODUCTS LTD.
español
GROUND WIRE
5
