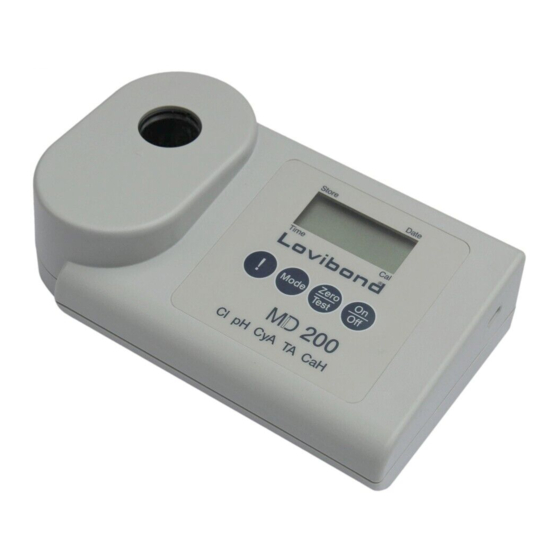

Página 1 Lovibond Water Testing ® Tintometer Group ® Photometer-System MD200 Cl • pH • K S4.3 Bedienungsanleitung Istruzioni d‘uso Seite 4–25 Pagina 70–91 Instruction Manual Instrucciones Page 26–47 Página 92–113 Mode d‘emploi Instruções de Serviço Page 48–69 Página 114–135 Gebruiksaanwijzing Blz. 136–157...
Página 3 Bevollmächtigte Person im Sinne des Anhangs II Nr. 1. A. Nr. 2, 2006/42/EG für die Zusammenstellung der technischen Unterlagen / Authorized person for compilation of technical documents on behalf of Annex II No. 1. A. No. 2, 2006/42/EC: Name: Corinna Meier c/o Tintometer GmbH, Schleefstr. 8-12, 44287 Dortmund Anschrift / Address: Dortmund, 17.06.2016 Ort, Datum / Place and date of issue Rechtsgültige Unterschrift / Authorized signature...
Página 4 Aufgrund der Europäischen Verordnung 2012/19/EU darf Ihr elektronisches Gerät nicht mit dem normalen Hausmüll entsorgt werden! Tintometer GmbH entsorgt ihr elektrisches Gerät auf eine professionelle und für die Umwelt verantwortungsvolle Weise. Dieser Service ist, die Transportkosten nicht inbegriffen, kostenlos. Dieser Service gilt ausschließlich für elektrische Geräte die nach dem 13.08.2005 erworben wurden.
Página 5: Tabla De Contenido
Inhaltsverzeichnis • Allgemeine Hinweise ..........6 Hinweise zur Arbeitstechnik .
Página 6: Allgemeine Hinweise
Allgemeine Hinweise Hinweise zur Arbeitstechnik 1. Küvetten, Deckel und Rührstab müssen nach jeder Analyse gründlich gereinigt werden, um Verschleppungsfehler zu verhindern. Schon geringe Rückstände an Reagenzien führen zu Fehlmessungen. 2. Die Außenwände der Küvetten müssen sauber und trocken sein, bevor die Analyse durchgeführt wird.
Página 7: Richtiges Befüllen Der Küvette
Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Richtiges Befüllen der Küvette: Batteriewechsel: (B) Batterie- fachdeckel (E) Dichtring (A) Schraube (F) Gerät Rückseite (D) Batterien (C) Einkerbung für Infrarotdatenübertragung ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein.
Página 8: Funktionsbeschreibung
Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird au- tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war.
Página 9: Hintergrundbeleuchtung
Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ ! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, dann die Taste [!] loslassen, um direkt in das Speichermenü...
Página 10: Methoden
Methoden Chlor mit Tablette CL 6 0,01 – 6,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken.
Página 11 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
Página 12: Chlor Mit Flüssigreagenz
Methoden Chlor mit Flüssigreagenz CL 6 0,02 – 4,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und entleeren. Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen DPD 1 Puffer-Lösung 2 Tropfen DPD 1 Reagenz-Lösung...
Página 13 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
Página 14: Chlor Hr Mit Dpd Tablette
Methoden Chlor HR mit DPD Tablette CL 10 0,1 – 10 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme“). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No.
Página 15 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
Página 16: Ph-Wert Mit Tablette
Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Página 17: Ph-Wert Mit Flüssigreagenz
Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen.
Página 18: Säurekapazität, Mit Tablette
Methoden Säurekapazität K mit Tablette S:4.3 S4.3 0,1 – 4,0 mmol/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10 ml-Probe eine ALKA-M-PHOTOMETER-Tablette direkt aus der Folie zugeben und mit einem sauberem Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Página 19 Methoden MD200_9 03/2018...
Página 20: Menü-Optionen
Menü-Optionen Menü-Wahl Die Taste [MODE] drücken und gedrückt halten. Mode Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: diS Auslesen gespeicherter Daten Store Date Prt Drucken gespeicherter Daten Einstellung von Datum und Uhrzeit Time Anwenderjustierung...
Página 21: Einstellen Von Datum Und Zeit
Menü-Optionen Einkerbung für Infrarotdatenübertragung Das IRiM und die Peripheriegeräte müssen betriebsbereit sein. Durch PrtG Drücken der [MODE]-Taste wird die Übertragung gestartet; das Gerät zeigt für ca. 1 Sekunde „PrtG“ (Printing). Im Anschluss wird die Nummer des ersten Datensatzes angezeigt und die Daten übertragen. Nachein- ander werden sämtliche gespeicherten Datensätze übertragen.
Página 22: Justierung
Justierung Store Date Anwenderjustierung Time Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Fabrikationsjustierung (Anzeige im Justiermodus) Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint ab- wechselnd im Display: CAL/„Methode“. METHODE Zu der Methode, die justiert werden soll, mit der Taste [MODE] scrollen. Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem Küvettendeckel verschließen und im Messschacht positionieren.
Página 23: Rückkehr Zur Fabrikationsjustierung
Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei An- ERGEBNIS zeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt. Time Um das Gerät in die Fabrikationsjustierung zurückzusetzen, wird wie folgt vorgegangen:...
Página 24: Technische Daten
Technische Daten Technische Daten Gerät drei Wellenlängen, automatische Wellenlängenanwahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Photosensor am transparenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 530 nm = 5 nm 560 nm = 5 nm 610 nm = 6 nm Wellenlängenrichtigkeit ±...
Página 25: Bedienerhinweise
Bedienerhinweise – Fehlermeldungen Bedienerhinweise Messbereich überschritten oder Trübung zu groß. Hı Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. Batteriespannung für Hintergrundbeleuchtung zu niedrig, Messung btLo jedoch möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei ERGEBNIS Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt Time...
Página 26 Because of the European Directive 2012/19/EU your electrical instrument must not be disposed of with normal household waste! Tintometer GmbH will dispose of your electrical instrument in a professional and envi- ronmentally responsible manner. This service, excluding the cost of transportation is free of charge.
Página 27 Contents • General notes ........... . . 28 Guidelines for photometric measurements .
Página 28: General Notes
General notes Guidelines for photometric measurements 1. Vials, caps and stirring rods should be cleaned thoroughly after each analysis to prevent interference. Even minor reagent residues can cause errors in the test result. 2. The outside of the vial must be clean and dry before starting the analysis. Clean the outside of the vials with a towel to remove fingerprints or other marks.
Página 29: Correct Filling Of The Vial
General notes Correct position of the vial (Ø 24 mm): Correct filling of the vial: Replacement of batteries: (B) battery compart- ment cover (E) seal ring (A) screw (F) instrument back (D) batteries (C) notch for data transfer CAUTION: To ensure that the instrument is water proof: seal ring (E) must be in position •...
Página 30: Functional Description
Functional description Operation Switch the unit on using the [ON/OFF] key. METHOD The display shows the following: Select the required test using the [MODE] key. Mode Scroll Memory (SM) To avoid unnecessary scrolling for the required test method, the instru- ment memorizes the last method used before being switched off.
Página 31: Display Backlight
Functional description Display backlight Press the [ !] key to turn the display backlight on or off. The backlight is switched off automatically during the measurement. Recall of stored data If the instrument is switched on, press the [!] key for more than 4 sec- onds, then release the [!] key to access the recall menu.
Página 32: Methods
Methods Chlorine with Tablet CL 6 0.01 – 6.0 mg/l a) free Chlorine Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation”). Remove the vial from the sample chamber and empty it, leaving a few drops remaining in the vial.
Página 33 Methods Notes: 1. Vial cleaning: As many household cleaners (e.g. dishwasher detergent) contain reducing substances, the subsequent determination of Chlorine may show lower results. To avoid any meas- urement errors, only use glassware free of Chlorine demand. Preparation: Put all applicable glassware into Sodium hypochlorite solution (0.1 g/l) for one hour, then rinse all glassware thoroughly with deionised water.
Página 34: Chlorine With Liquid Reagent
Methods Chlorine with liquid reagent CL 6 0.02 – 4.0 mg/l a) free Chlorine Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation”). Remove the vial from the sample chamber and empty the vial. Fill the vial with drops of the same size by holding the bottle vertically and squeeze slowly: 6 drops of DPD 1 buffer solution...
Página 35 Methods Notes: 1. Vial cleaning: As many household cleaners (e.g. dishwasher detergent) contain reducing substances, the subsequent determination of Chlorine may show lower results. To avoid any meas- urement errors, only use glassware free of Chlorine demand. Preparation: Put all applicable glassware into Sodium hypochlorite solution (0.1 g/l) for one hour, then rinse all glassware thoroughly with deionised water.
Página 36: Chlorine Hr With Dpd Tablet
Methods Chlorine HR with DPD Tablet CL 10 0.1 – 10 mg/l a) free Chlorine Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation”). Remove the vial from the sample chamber and empty it, leaving a few drops remaining in the vial.
Página 37 Methods Notes: 1. Vial cleaning: As many household cleaners (e.g. dishwasher detergent) contain reducing substances, the subsequent determination of Chlorine may show lower results. To avoid any measurement errors, only use glassware free of Chlorine demand. Preparation: Put all applicable glassware into Sodium hypochlorite solution (0.1 g/l) for one hour, then rinse all glassware thoroughly with deionised water.
Página 38: Ph-Value With Tablet
Methods pH-value with Tablet 6.5 – 8.4 Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation”). Add one PHENOL RED PHOTOMETER tablet straight from the foil to the 10 ml water sample and crush the tablet using a clean stirring rod. Close the vial tightly with the cap and swirl gently several times until the tablet is dissolved.
Página 39: Ph-Value With Liquid Reagent
Methods pH-value with liquid reagent 6.5 – 8.4 Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation"). Fill the vial with drops of the same size by holding the bottle vertically and squeeze slowly: 6 drops of PHENOL RED solution.
Página 40: Acid Demand To Ph 4.3 With Tablet
Methods Acid demand to pH 4.3 with Tablet S:4.3 0.1 – 4 mmol/l Fill a clean vial (24 mm Ø) with 10 ml of the water sample and 0.0.0 perform zero calibration (see “Operation"). Add one ALKA-M-PHOTOMETER tablet straight from the foil to the 10 ml water sample and crush the tablet using a clean stirring rod.
Página 41 Methods MD200_9 03/2018...
Página 42: Menu Options
Menu options Menu selections Press the [MODE] key and hold. Mode Switch the unit on using the [ON/OFF] key. Allow the 3 decimal points to be displayed before releasing the [MODE] key. The [!] key allows for selection of the following menu points: diS recall stored data Store Date...
Página 43: Setting Date And Time
Menu options notch for data transfer The IRiM Module and the connected printer/PC must be ready. Press PrtG the [MODE] key to start the transmitting, the instrument displays “PrtG” (Printing) for approx. 1 second followed by the number of the first data set and its transmission.
Página 44: Calibration Mode
Calibration Mode Store Date User calibration Time Note: user calibration (Display in calibration mode) factory calibration (Display in calibration mode) After confirming the selection with the [MODE] key the instrument will show CAL/“Method”. METHOD Scroll through methods using the [MODE] key. Fill a clean vial with the standard up to the 10 ml mark, screw the cap on and place the vial in the sample chamber making sure that marks are aligned.
Página 45: Factory Calibration Reset
Calibration Mode Factory calibration reset Resetting the user calibration to the original factory calibration will reset all methods and ranges. Store Date A user calibrated method is indicated by an arrow while the test result RESULT is displayed. Time To reset the calibration press both the [MODE] and [ZERO/TEST] key Zero Mode and hold.
Página 46: Technical Data
Technical Data Technical Data Instrument triple wavelength, automatic wavelength selection, direct reading colorimeter Light source: LEDs, interference filters (IF) and photosensor in transparent cell chamber. Wavelength specifications of the IF: 530 nm = 5 nm 560 nm = 5 nm 610 nm = 6 nm Wavelength accuracy...
Página 47: Operating Messages
Operating messages – Error codes Operating messages Hı Measuring range exceeded or excessive turbidity. Result below the lowest limit of the measuring range. Replace batteries, no further tests possible. btLo Battery capacity is too low for the display backlight; measurement is still possible. Store Date A user calibrated method is indicated by an arrow while the test result...
Página 48 Conformément à la directive européenne nº 2012/19/UE, vous ne devez plus jeter vos instruments électriques dans les ordures ménagères ordinaires ! La société Tintometer GmbH se charge d’éliminer vos instruments électriques de façon professionnelle et dans le respect de l’environnement. Ce service, qui ne comprend pas les frais de transport, est gratuit.
Página 49 Tables de matières • Informations générales ..........50 Informations sur la technique de travail .
Página 50: Informations Générales
Informations générales Informations sur la technique de travail 1. Les cuvettes, les couvercles et agitateurs doivent être soigneusement nettoyés après chaque analyse afin d’éviter des erreurs dues à des résidus. De faibles traces de réactifs suffisent à fausser les mesures. 2.
Página 51: Informations Générales
Informations générales Positionnement (Ø 24 mm): Remplissage correct de la cuvette: Remplacement des piles: (B) Couvercle compartiment à piles (E) Joint d’étanchéité (A) Vis (F) Arrière de l’appareil (C) Encoche pour IR (D) Piles transmission de données ATTENTION: Pour garantir une parfaite étanchéité du photomètre, placer le joint d'étanchéité en position (E) et visser le couvercle du compartiment à...
Página 52: Fonctionnalités
Fonctionnalités Mise en service Mettre en marche l‘appareil en actionnant la touche [ON/OFF]. MÉTHODE Le message suivant apparaît sur l’affichage: Sélectionner la méthode avec la touche [MODE]. Mode Scroll Memory (SM) Dans les appareils multiparamétriques, l'ordre des différentes méthodes est défini. Après la mise en marche de l'appareil, ce dernier affiche automatiquement la méthode qui avait été...
Página 53: Affichage Rétro-Éclairé
Fonctionnalités Affichage rétro-éclairé Appuyer sur la touche [ !] pour activer ou désactiver le rétro-éclairage de l‘affichage. Pendant l‘opération de mesure, le rétro-éclairage se désactive automatiquement. Lecture de données mémorisées L'appareil allumé, appuyer sur la touche [!] pendant plus de 4 secondes, puis lâcher la touche [!] pour accéder directement au menu de la mémoire.
Página 54: Méthodes
Méthodes Chlore avec pastilles CL 6 0,01 – 6,0 mg/l a) Chlore libre Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Retirer la cuvette de la chambre de mesure et la vider en y laissant quelques gouttes.
Página 55 Méthodes Remarques: 1. Nettoyage des cuvettes Beaucoup de produits de nettoyage domestiques (par exemple les produits à laver la vaisselle) comportent des agents réducteurs, il est possible que lors de la détermination du chlore les résultats soient de moindre précision. Pour éviter ces erreurs de mesure, il est conseillé...
Página 56: Chlore Avec Réactifs Liquides
Méthodes Chlore avec réactifs liquides CL 6 0,02 – 4,0 mg/l a) Chlore libre Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Retirer la cuvette de la chambre de mesure et la vider. Tenir le flacon compte-gouttes verticalement et en appuyant lente- ment, verser de grosses gouttes de même taille dans la cuvette: 6 gouttes de solution tampon DPD 1...
Página 57 Méthodes Remarques: 1. Nettoyage des cuvettes Beaucoup de produits de nettoyage domestiques (par exemple les produits à laver la vaisselle) comportent des agents réducteurs, il est possible que lors de la détermination du chlore les résultats soient de moindre précision. Pour éviter ces erreurs de mesure, il est conseillé...
Página 58: Chlore Hr Avec Pastille De Dpd
Méthodes Chlore HR avec pastille de DPD CL 10 0,1 – 10 mg/l a) Chlore libre Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Retirer la cuvette de la chambre de mesure et la vider en y laissant quelques gouttes.
Página 59 Méthodes Remarques: 1. Nettoyage des cuvettes Beaucoup de produits de nettoyage domestiques (par exemple les produits à laver la vaisselle) comportent des agents réducteurs, il est possible que lors de la détermination du chlore les résultats soient de moindre précision. Pour éviter ces erreurs de mesure, il est conseillé...
Página 60: Valeur Ph Avec Pastilles
Méthodes Valeur pH avec pastilles 6,5 – 8,4 Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Ajouter une pastille de PHENOL RED PHOTOMETER directement de l’emballage protecteur dans l’échantillon de 10 ml et l’écraser à l’aide d’un agitateur propre.
Página 61: Valeur Ph Avec Réactif Liquide
Méthodes Valeur pH avec réactif liquide 6,5 – 8,4 Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Tenir le flacon compte-gouttes verticalement et en appuyant lente- ment, verser de grosses gouttes de même taille dans la cuvette: 6 gouttes de solution de PHENOL RED Bien refermer la cuvette avec son couvercle et mélanger le contenu...
Página 62: Capacité Acide K S4.3 , Avec Pastilles
Méthodes Capacité acide K avec pastilles S:4.3 S4.3 0,1 – 4 mmol/l Verser 10 ml d’échantillon dans une cuvette de 24 mm propre et 0.0.0 procéder au calage du zéro (voir «mise en service»). Ajouter une pastille de ALKA-M-PHOTOMETER directement de l’emballage protecteur dans l’échantillon de 10 ml et l’écraser à...
Página 63 Méthodes MD200_9 03/2018...
Página 64: Menu Options
Menu options Sélection menu Appuyer sur la touche [MODE] et la maintenir enfoncée. Mode Mettre en marche l‘appareil en actionnant la touche [ON/OFF]. 3 vir- gules décimales apparaissent à l‘afficheur, relâcher la touche [MODE]. La touche [ ! ] permet la sélection des points de menu suivants: diS Lecture de données mémorisées Prt Imprimer des données mémorisées Store...
Página 65: Réglage De La Date Et De L'hEure
Menu options Encoche pour IR transmission de données L'IRiM et les appareils périphériques doivent être opérationnels. Une PrtG pression sur la touche [MODE] démarre la transmission ; l'appareil affiche pendant 1 seconde environ «Prt» (impression). Puis, il affiche le numéro du premier article de données et transmet les données. Tous les articles de données mémorisés sont transmis successivement.
Página 66: Réglage
Réglage Store Date Réglage par l‘utilisateur Time Explication: Réglage par l‘utilisateur (affichage en mode réglage) Réglage à la fabrication (affichage en mode réglage) Après la confirmation de la sélection par une pression sur la touche [MODE], l‘affichage affiche en alternance: CAL/«Méthode». MÉTHODE Faire défiler avec la touche [MODE] jusqu'à...
Página 67: Retour Au Réglage Usine
Réglage Retour au réglage usine Le retour du réglage utilisateur au réglage usine n'est possible que pour toutes les méthodes à la fois. Store Date Pour une méthode qui a été réglée par l'utilisateur, une flèche est RÉSULTAT affichée à la position Cal lors de l'affichage du résultat à l'afficheur. Time Procéder de la manière suivante pour remettre l'appareil au réglage usine:...
Página 68: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Appareil trois longueurs d'onde, sélection automatique de la longueur d'onde, colorimètre à lecture directe Système optiques: DEL, filtre d'interférences (IF) et détecteur optique à la chambre de mesure transparente Plages de longueur d’onde de filtre d’interférence: 530 nm = 5 nm 560 nm...
Página 69: Informations À L'uTilisateur
Informations à l'utilisateur – Messages d'erreur Informations à l'utilisateur Hı Plage de mesure dépassée ou turbidité trop élevée. Plage de mesure pas atteinte. Remplacer immédiatement les piles, impossible de continuer à travailler. Tension des piles insuffisante pour le rétro-éclairage du display. btLo Mesure toutefois possible.
Página 70 Questo servizio, escluso il trasporto, è completamente gratuito. Il servizio si applica agli apparecchi elettrici acquistati succes- sivamente al 13 agosto 2005. Siete pregati di inviare gli apparecchi elettrici Tintometer divenuti inutilizzabili a trasporto pagato al vostro rivenditore.
Página 71 Indice • Indicazioni generali ..........72 Indicazioni tecniche operative .
Página 72: Indicazioni Generali
Indicazioni generali Indicazioni tecniche operative 1. Le cuvette, i coperchi e la bacchetta devono essere pulite accuratamente in seguito ad ogni analisi, per evitare errori di misurazione. Anche piccoli residui di reagenti possono determinare misurazioni errate. 2. Le pareti esterne o le cuvette devono essere pulite ed asciugate prima di iniziare l’analisi. Eventuali impronte delle dita o gocce d’acqua sulla superficie di penetrazione della luce della cuvetta portano a misurazioni errate.
Página 73: Posizionamento (Ø 24 Mm)
Indicazioni generali Posizionamento (Ø 24 mm): Corretto riempimento della cuvetta: Sostituzione della batteria: (B) coperchio vano batterie anello di tenuta (A) viti (F) retro dell´apparecchio (D) batteria Intaglio per infrarosso trasmissione dati ATTENZIONE: Per poter garantire la completa ermeticità del fotometro, inserire l’anello di tenuta (E) ed avvitare il coperchio del vano batterie (B).
Página 74: Descrizione Funzionale
Descrizione funzionale Funzionamento Accendere lo strumento con il tasto [ON/OFF]. METODO Nel display appare: Scegliere l’analisi tramite il tasto [MODE]. Mode Scroll Memory (SM) Negli strumenti multiparametro la sequenza dei vari metodi è predefini- ta. Una volta acceso lo strumento, viene automaticamente visualizzato il metodo selezionato per ultimo prima dello spegnimento.
Página 75: Retroilluminazione Del Display
Descrizione funzionale Retroilluminazione del display Premere il tasto [ ! ], per attivare o disattivare la retroilluminazione del display. Durante la misurazione la retroilluminazione si disattiva automaticamente. Lettura dei dati memorizzati Tenere premuto il tasto [!] per almeno 4 secondi (strumento acceso) rilasciare poi il tasto [!] per passare direttamente al menù...
Página 76: Mètodi
Mètodi Cloro con compressa CL 6 0,01 – 6,0 mg/l a) Cloro libero In una cuvetta pulita da 24 mm introdurre 10 ml di campione pre- 0.0.0 parato e realizzare la calibratura zero (vedi “funzionamento“). Estrarre la cuvetta dal pozzetto di misurazione e svuotare fino a far rimanere poche gocce.
Página 77 Mètodi Annotazioni: 1. Pulizia delle cuvette: Poiché molti detergenti per la casa (per es. detersivo per stoviglie) contengono agenti di riduzione, nella determinazione del cloro si possono avere risultati inferiori. Per escludere tali errori di misurazione gli apparecchi di vetro devono essere privati del cloro deposita- to.
Página 78: Cloro Con Reagenti Liquidi
Mètodi Cloro con reagenti liquidi CL 6 0,02 – 4,0 mg/l a) Cloro libero In una cuvetta pulita da 24 mm introdurre 10 ml di campione 0.0.0 preparato e realizzare la calibratura zero (vedi “funzionamento“). Estrarre la cuvetta dal pozzetto di misurazione e svuotarla. Tenere il flacone contagocce in verticale e premendo lentamente mettere gocce della stessa dimensione nella cuvetta: 6 gocce di DPD 1 soluzione tampone...
Página 79 Mètodi Annotazioni: 1. Pulizia delle cuvette: Poiché molti detergenti per la casa (per es. detersivo per stoviglie) contengono agenti di riduzione, nella determinazione del cloro si possono avere risultati inferiori. Per escludere tali errori di misurazione gli apparecchi di vetro devono essere privati del cloro deposita- to.
Página 80: Cloro Hr Con Compressa Di Dpd
Mètodi Cloro HR con compressa di DPD CL 10 0,1 – 10 mg/l a) Cloro libero In una cuvetta pulita da 24 mm introdurre 10 ml di campione pre- 0.0.0 parato e realizzare la calibratura zero (vedi “funzionamento“). Estrarre la cuvetta dal pozzetto di misurazione e svuotare fino a far rimanere poche gocce.
Página 81 Mètodi Annotazioni: 1. Pulizia delle cuvette: Poiché molti detergenti per la casa (per es. detersivo per stoviglie) contengono agenti di riduzione, nella determinazione del cloro si possono avere risultati inferiori. Per escludere tali errori di misurazione gli apparecchi di vetro devono essere privati del cloro deposita- to.
Página 82: Ph Con Compressa
Mètodi pH con compressa 6,5 – 8,4 In una cuvetta pulita da 24 mm introdurre 10 ml di campione pre- 0.0.0 parato e realizzare la calibratura zero (vedi “funzionamento“). Introdurre nei 10 ml di campione una compressa di PHENOL RED PHOTOMETER direttamente dall’astuccio e schiacciarla con una bacchetta pulita.
Página 83: Ph Con Reagente Liquido
Mètodi pH con reagente liquido 6,5 – 8,4 In una cuvetta pulita da 24 mm introdurre 10 ml di campione pre- 0.0.0 parato e realizzare la calibratura zero (vedi “funzionamento“). Tenere il flacone contagocce in verticale e premendo lentamente mettere gocce della stessa dimensione nella cuvetta: 6 gocce di soluzione PHENOL RED Chiudere bene la cuvetta con l’apposito tappo e mescolare il contenuto capovolgendolo.
Página 84: Capacità Acido K S4.3 Con Compressa
Mètodi Capacità acido con compressa S:4.3 S4.3 0,1 – 4,0 mmol/l In una cuvetta pulita da 24 mm introdurre 10 ml di campione 0.0.0 preparato e realizzare la calibratura zero (vedi “funzionamento“). Introdurre nei 10 ml di campione una compressa di ALKA-M- PHOTOMETER direttamente dall’astuccio e schiacciarla con una bacchetta pulita.
Página 85 Mètodi MD200_9 03/2018...
Página 86: Menù Opzioni
Menù opzioni Selezione menù Tenere premuto il tasto [MODE]. Mode Accendere lo strumento con il tasto [ON/OFF]. Sul display appaiono 3 punti decimali, lasciare il tasto [MODE]. Il tasto [ !] consente di selezionare dal menù le seguenti voci: diS Lettura dei dati memorizzati Store Date Prt Stampa dei dati memorizzati...
Página 87: Impostazione Di Data E Ora
Menù opzioni Intaglio per infrarosso trasmissione dati L’IRiM e le periferiche devono essere predisposti pronti all’uso. Premen- PrtG do il tasto [MODE] viene avviata la trasmissione dei dati; lo strumento mostra per ca. 1 secondo “PrtG” (Printing). Quindi, viene visualizzato il numero della prima serie di dati ed i dati vengono trasferiti.
Página 88: Regolazione
Regolazione Store Date Regolazione dell’utente Time Spiegazione: Regolazione dell’utente (visualizzazione nella modalità di regolazione) Regolazione del produttore (visualizzazione nella modalità di regolazione) Dopo aver confermato la selezione con il tasto [MODE], sul display appare alternato: CAL/“Metodo“. METODO Passare al metodo che deve essere calibrato con il tasto [MODE]. Riempire la bacinella pulita fino al livello di 10 ml con il standard, chiu- dere con il coperchio della cuvetta porre nel pozzetto di misurazione.
Página 89: Ripristino Della Regolazione Del Produttore
Regolazione Ripristino della regolazione del produttore Il ripristino della regolazione del produttore è possibile solo per tutti i metodi contemporaneamente. Store Date Quando il metodo è stato regolato dall’utente, con il risultato sul display RISULTATO viene visualizzata una freccia nella posizione Cal. Time Per ripristinare la regolazione del produttore procedere come segue: Zero...
Página 90: Dati Tecnici
Dati tecnici Dati tecnici Strumento tre lunghezze d’onda, selezione automatica della lunghezza d'onda, colorimetro con lettura diretta Gruppo ottico LED, filtro di interferenza (IF) ed il fotosensore sul pozzetto di misurazione trasparente Intervalli lunghezza d’onda del filtro interferenza: 530 nm = 5 nm 560 nm = 5 nm...
Página 91: Indicazioni Per L'uTente
Indicazioni per l'utente – Messaggi di errore Indicazioni per l'utente Intervallo di misurazione superato o troppo intorbidamento. Hı Intervallo di misurazione troppo ridotto. Sostituire immediatamente le batterie, impossibile procedere con l’operazione. Tensione delle pile insufficiente per la retro-illuminazione dell display. btLo Misura tuttavia possibile.
Página 92 Este servicio, el cual escluye los gastos de transporte, es gratis y se aplicará únicamente a aquellos instrumentos eléctricos adquiridos después del 13 de agosto de 2005. Se ruega enviar aquellos instrumentos eléctricos inservibles de Tintometer a carga pagada a su distribuidor...
Página 93 Índice • Observaciones generales ..........94 Observaciones sobre la técnica de trabajo .
Página 94: Observaciones Generales
Observaciones generales Observaciones sobre la técnica de trabajo 1. Limpiar minuciosamente las cubetas, las tapas y la varilla de agitar después de cada determinación; de este modo se evitará la acumulación de errores. Aún mínimas canti dades de reactivos pueden conducir a resultados erróneos. 2.
Página 95: Posición (Ø 24 Mm)
Observaciones generales Posición (Ø 24 mm): Llenado correcto de la cubeta: Recambio de batería: (B) Tapa del compartimiento baterías (E) Anillo obturador (A) Tornillo (F) Parte posterior del aparato (D) Baterías (C) Muesca por transmisión de datos por infrarrojos ATENCIÓN: Para poder garantizar una hermeticidad completa del fotómetro, deberá...
Página 96: Descripción De Funciónes
Descripción de funciónes Puesta en funcionamiento Encender el aparato con la tecla [ON/OFF]. En la pantalla aparece: MÈTODO Elegir el intervalo de medida con la tecla [MODE]. Mode Scroll Memory (SM) Para los dospositivos de multiparámetro está establecido el orden de los diferentes métodos.
Página 97: Es Descripción De Funciónes
Descripción de funciónes Iluminación de fondo de la indicación Presionar la tecla [!] para encender o apagar la iluminación de fondo de la indicación. Durante el proceso de medición la iluminación de fondo se apaga automáticamente. Lectura de datos memorizados Mantener la tecla [!] apretada durante más de 4 segundos (fotometro encendido), a continuación dejar la tecla [!], para llegar directamente al menú...
Página 98: Métodos
Métodos Cloro con tableta CL 6 0,01 – 6,0 mg/l a) Cloro libre Llenar una cubeta limpia 24 mm con 10 ml de prueba y realizar la 0.0.0 calibración a cero (véase “Puesta en funcionamiento“). Sacar la cubeta del compartimento de medición y vaciarla procu- rando dejar algunas gotas en su interior.
Página 99 Métodos Observaciónes: 1. Limpieza de cubetas Muchos productos de limpieza (p.ejem. detergentes de lavavajillas) poseen componen- tes reductores, que pueden reducir los resultados de la determinación de cloro. Para evitar estas alteraciónes, los aparatos de vidrio deben de estar exentos de componentes corrosivos al cloro.
Página 100: Cloro Con Reactivos Líquidos
Métodos Cloro con reactivos líquidos CL 6 0,02 – 4,0 mg/l a) Cloro libre Llenar una cubeta limpia 24 mm con 10 ml de prueba y realizar la 0.0.0 calibración a cero (véase “Puesta en funcionamiento"). Sacar la cubeta del compartimento de medición y vaciarla. Mantener la botella cuentagotas en posición vertical y presionarla ligeramente para añadir gotas de igual tamaño: 6 gotas de solución tampón DPD 1...
Página 101 Métodos Observaciónes: 1. Limpieza de cubetas Muchos productos de limpieza (p.ejem. detergentes de lavavajillas) poseen componentes reductores, que pueden reducir los resultados de la determinación de cloro. Para evitar estas alteraciónes, los aparatos de vidrio deben de estar exentos de componentes corro- sivos al cloro.
Página 102: Cloro Hr Con Tableta Dpd
Métodos Cloro HR con tableta DPD CL 10 0,1 – 10 mg/l a) Cloro libre Llenar una cubeta limpia 24 mm con 10 ml de prueba y realizar la 0.0.0 calibración a cero (véase “Puesta en funcionamiento“). Sacar la cubeta del compartimento de medición y vaciarla procu- rando dejar algunas gotas en su interior.
Página 103 Métodos Observaciónes: 1. Limpieza de cubetas Muchos productos de limpieza (p.ejem. detergentes de lavavajillas) poseen componentes reductores, que pueden reducir los resultados de la determinación de cloro. Para evitar estas alteraciónes, los aparatos de vidrio deben de estar exentos de componentes corrosivos al cloro.
Página 104: Valor Ph Con Tableta
Métodos Valor pH con tableta 6,5 – 8,4 Llenar una cubeta limpia 24 mm con 10 ml de prueba y realizar la 0.0.0 calibración a cero (véase “Puesta en funcionamiento“). Añadir a los 10 ml de prueba una tableta PHENOL RED PHOTO- METER directamente de su envoltura, machacándola a continuación con una varilla limpia.
Página 105: Valor Ph Con Reactivo Líquido
Métodos Valor pH con reactivo líquido 6,5 – 8,4 Llenar una cubeta 24 mm con 10 ml de prueba y realizar la calibración 0.0.0 a cero (véase “Puesta en funcionamiento"). Mantener la botella cuentagotas en posición vertical y presionarla ligeramente para añadir gotas de igual tamaño: 6 gotas de solución PHENOL RED Cerrar fuertemente la cubeta con su tapa y agitar a continuación.
Página 106: Capacidad Ácida Ks4.3, Con Tableta
Métodos Capacidad ácida K con tableta S:4.3 S4.3 0,1 – 4,0 mmol/l Llenar una cubeta limpia 24 mm con 10 ml de prueba y realizar la 0.0.0 calibración a cero (véase “Puesta en funcionamiento“). Añadir a los 10 ml de prueba una tableta ALKA-M-PHOTOMETER directamente de su envoltura, machacándola a continuación con una varilla limpia.
Página 107 Métodos MD200_9 03/2018...
Página 108: Menú Opciónes
Menú opciónes Selección de menú Presionar la tecla [MODE] y mantenerla apretada. Mode Encender el aparato con la tecla [ON/OFF]. En la pantalla aparecen 3 puntos decimales, soltar la tecla [MODE]. La tecla [! ] permite la selección de los siguientes puntos del menú: diS Lectura de datos memorizados Store Date...
Página 109: Ajuste De Fecha Y Hora
Menú opciónes Muesca por transmisión de datos por infrarrojos El módulo IRiM y los aparatos periféricos deberán estar preparados PrtG para el funcionamiento. Presionando la tecla [MODE] se iniciará la transferencia; el dispositivo mostrará „PrtG“ (Printing) durante aprox. 1 segundo. Luego se mostrará el número del primer juego de datos y serán transferidos los datos.
Página 110: Ajuste
Ajuste Store Date Ajuste por el usuario Time Nota explicativa: Ajuste por el usuario (indicación en el modo de ajuste) Ajuste de fabricación (indicación en el modo de ajuste) Después de confirmar la selección mediante la tecla [MODE] aparece alternadamente en la pantalla: CAL/“Método“. METODO Con la tecla [MODE] hacer scrolling hasta llegar al método que debe ser ajustado.
Página 111: Retorno Al Ajuste De Fabricación
Ajuste Retorno al ajuste de fabricación El retorno desde el ajuste del usuario al ajuste de fabricación sólo es posible conjuntamente para todos los métodos. En el caso de un método que haya sido ajustado por el usuario, al Store Date RESULTADO mostrarse el resultado en la pantalla es indicada una flecha en la...
Página 112: Datos Técnicos
Datos técnicos Datos técnicos Dispositivo tres longitudes de onda, selección automática de longitud de onda, colorímetro con lectura directa Elementos ópticos LEDs, filtro de interferencia (IF) y fotosensor en el pozo de medida transparente Campo de medición de longitud de onda de filtro de interferencia: 530 nm = 5 nm...
Página 113: Observaciónes Al El Usuario
Observaciónes al el usuario – Mensajes de error Observaciónes al el usuario Se ha superado el intervalo de medida o la turbidez es demasiado Hı grande. No se ha alcanzado el intervalo de medida. Sustituir inmediatamente las baterías, no es posible continuar el trabajo. btLo Insuficiente tensión de las pilas para el retroalumbrado del LCD.
Página 114: Informação Importante
Devido à Directiva Europeia 2012/19/UE, o seu equipamento eléctrico naõ deve ser removido com o lixo doméstico habitual! A Tintometer GmbH tratará da remoção do seu equipamento eléctrico de forma profissional e responsável em termos ambientais. Este serviço, não incluindo os custos de transporte, é...
Página 115 Índice • Indicações gerais ..........116 Indicações sobre a técnica de trabalho.
Página 116: Indicações Gerais
Indicações gerais Indicações sobre a técnica de trabalho 1. Os tubos, tampas e varetas devem ser cuidadosamente lavados após cada análise, para evitar erros de transferência. Mesmo pequenos vestígios de reagentes podem originar erros nas medições. 2. Antes de realizar a análise, o exterior dos tubos deve estar limpo e seco. Impressões digitais ou gotas de água na superfície transparente dos tubos podem originar erros de medição.
Página 117: Enchimento Correcto Do Tubo
Indicações gerais Colocação do tubo (Ø 24 mm): Enchimento correcto do tubo: correto falso Substituição das pilhas: (B) Tampa do comparti- mento das pilhas (E) Vedação (A) Parafuso (F) Parte traseira do aparelho (D) Pilhas (C) Ranhura para transmissão de dados por infravermelhos Atenção! De modo a poder garantir uma estanqueidade completa do fotómetro, a anilha de vedação (E) tem de estar inserida e a tampa do compartimento das pilhas (B) tem...
Página 118: Descrição Do Funcionamento
Descrição do funcionamento Colocação em funcionamento Ligar o aparelho, premindo a tecla [ON/OFF]. MÉTODO No visor surge: Escolher Análise, premindo a tecla [MODE]: Mode Scroll Memory (SM) Em aparelhos de múltiplos parâmetros, a sequência dos diferentes métodos é pré-determinada. Após a activação do aparelho, é exibido automaticamente o método que tinha sido seleccionado por último antes da desactivação.
Página 119: Iluminação De Fundo Do Visor
Descrição do funcionamento Iluminação de fundo do visor Premir a tecla [!], para ligar ou desligar a iluminação do visor. Durante o processo de medição, a iluminação do visor desliga-se automatica- mente. Leitura de dados guardados Com o aparelho ligado, manter a tecla [!] premida durante mais de 4 segundos, em seguida soltar a tecla [!], para entrar directamente no menu de gravação.
Página 120: Métodos
Métodos Cloro com pastilha CL 6 0,01 – 6,0 mg/l a) Cloro livre Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). Retirar o tubo da câmara de medição e esvaziá-lo até restarem apenas algumas gotas.
Página 121 Métodos Observações: 1. Limpeza dos tubos: Dado que muitos produtos de limpeza domésticos (por ex., detergente para loiça) contêm substâncias redutoras, a determinação do teor de cloro pode dar resultados insuficientes. Para evitar estes erros de medição, os instrumentos de vidro não devem ter capacidade de absorção do cloro.
Página 122: Cloro Com Reagente Líquido
Métodos Cloro com reagente líquido CL 6 0,02 – 4,0 mg/l a) Cloro livre Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). Retirar o tubo da câmara de medição e esvaziá-lo. Manter o frasco conta-gotas na posição vertical e, pressionando lentamente, deitar no tubo gotas do mesmo tamanho: 6 gotas de solução tampão DPD 1...
Página 123 Métodos Observações: 1. Limpeza dos tubos: Dado que muitos produtos de limpeza domésticos (por ex., detergente para loiça) contêm substâncias redutoras, a determinação do teor de cloro pode dar resultados insuficientes. Para evitar estes erros de medição, os instrumentos de vidro não devem ter capacidade de absorção do cloro.
Página 124: Cloro Hr, Com Dpd Pastilha
Métodos Chlor HR com DPD pastilha CL 10 0,1 – 10 mg/l a) Cloro livre Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). Retirar o tubo da câmara de medição e esvaziá-lo até restarem apenas algumas gotas.
Página 125 Métodos Observações sobre o cloro: 1. Limpeza dos tubos: Dado que muitos produtos de limpeza domésticos (por ex., detergente para loiça) contêm substâncias redutoras, a determinação do teor de cloro pode dar resultados insuficientes. Para evitar estes erros de medição, os instrumentos de vidro não devem ter capacidade de absorção do cloro.
Página 126: Valor De Ph Com Pastilha
Métodos Valor de pH com pastilha 6,5 – 8,4 Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). À amostra de 10 ml adicionar uma pastilha de PHENOL RED PHOTO- METER directamente do invólucro e esmagá-la com uma vareta limpa.
Página 127: Valor De Ph Com Reagente Líquido
Métodos Valor de pH com reagente líquido 6,5 – 8,4 Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). Manter o frasco conta-gotas na posição vertical e, pressionando len- tamente, deitar no tubo gotas do mesmo tamanho: 6 gotas de solução de PHENOL RED Fechar bem o tubo com a respectiva tampa e agitar para misturar o...
Página 128: Capacidade Ácida Ks4.3 Com Pastilha
Métodos Capacidade ácida K com pastilha S4.3 S:4.3 0,1 – 4,0 mmol/l Num tubo de 24 mm limpo, deitar uma amostra de 10 ml e efectuar 0.0.0 a reposição a zero (ver "Colocação em funcionamento”). Adicionar uma pastilha ALKA-M-PHOTOMETER directamente do invólucro e esmagá-la com uma vareta limpa.
Página 129 Métodos MD200_9 03/2018...
Página 130: Opções Do Menu
Opções do menu Selecção do menu Premir a tecla [MODE] e mantê-la premida. Mode Ligar o aparelho, premindo a tecla [ON/OFF]. No visor surgem 3 pontos decimais, soltar a tecla [MODE]. A tecla [!] permite seleccionar as seguintes opções do menu: diS Ler dados guardados Store Date...
Página 131: Acerto Da Data E Da Hora
Opções do menu Ranhura para transmissão de dados por infravermelhos O IRiM e os aparelhos periféricos devem estar operacionais. Ao premir PrtG a tecla [MODE], é iniciada a transmissão; o aparelho exibe a indicação "PrtG" (Impressão). Em seguida, o número do primeiro conjunto de dados é...
Página 132: Calibração
Calibração Store Date Calibração do utilizador Time Explicação: Calibração do utilizador (visor no modo de calibração) Calibração de fábrica (visor no modo de calibração) Após confirmar a selecção premindo a tecla [MODE], surge alternada- -mente no visor: CAL/CL. MÉTODO Utilizando a tecla [MODE], procure o método que pretende ajustar. Encher um tubo limpo com o padrão, até...
Página 133: Reposição Da Calibração De Fábrica
Calibração Reposição da calibração de fábrica A reposição da calibração do utilizador para a calibração de fábrica tem sempre de ser feita em simultâneo para todos os métodos. Store Date No caso de um método que tenha sido calibrado pelo utilizador, surge RESULTADO ao lado da indicação do resultado no visor uma seta na posição Cal.
Página 134: Pt Dados Técnicos
Dados Técnicos Dados técnicos Aparelho Três comprimentos de onda, selecção automática do comprimento de onda, colorímetro com indicação directa do valor de medição Optica LEDs, filtro de interferências (FI) e fotossensor na câmara de medição transparente, especificações de comprimentos de onda dos filtros de interferências: 530 nm = 5 nm...
Página 135: Indicações Ao Utilizador
Indicações ao utilizador – Mensagens de erro Indicações ao utilizador Gama de medição excedida ou excesso de turvação. Hı Resultado abaixo da gama de medição. Substituir a pilha de 9 V, não é possível efectuar mais leituras. Carga da bateria insuficiente para a iluminação do fundo, btLo Medição ainda possível.
Página 136: Belangrijke Informatie
Volgens deze richtlijn mag elektronische apparatuur niet met het huishoudelijk afval worden afgevoerd. Tintometer GmbH verwijdert uw elektronisch apparaat op een professionele en milieubewuste wijze. Deze service is, exclusief de verzendkosten, gratis en alleen geldig voor elektrische apparatuur die na 13 augustus 2005 is gekocht. Stuur uw te verwijderen Tintometer apparatuur franco aan uw leverancier.
Página 137 Inhoudsopgave • Algemene aanwijzingen ......... . . 138 Opmerkingen over de manier van werken met het apparaat .
Página 138: Algemene Aanwijzingen
Algemene aanwijzingen Opmerkingen over de manier van werken met het apparaat 1. De cuvetten, deksels en de roerstaaf moeten na elke analyse grondig worden schoonge- maakt om meetfouten door vertraagde reacties te voorkomen. Reeds geringe hoeveelheden achtergebleven reagentia kunnen tot incorrecte metingen leiden. 2.
Página 139: De Cuvet Correct Vullen
Algemene aanwijzingen Plaatsing van de cuvet (Ø 24 mm): De cuvet correct vullen: goed fout Wisselen van de batterijen: (B) deksel batterijvak (E) afdichting (F) onderkant apparaat (A) schroeven (C) uitsparing (D) batterijen LET OP: Om een volledige afdichting van de fotometer te kunnen garanderen moet de afdichtring (E) gemonteerd en het batterijvakdeksel (B) vastgeschroefd zijn.
Página 140: Functiebeschrijving
Functiebeschrijving Ingebruikneming Schakel het toestel in met behulp van de toets [ON/OFF]. METHODE Op het display verschijnt: Kies de gewenste analyse met de toets [MODE]. Mode Scroll Memory (SM) Bij multiparameter apparaten is de volgorde van de verschillende bepalingen vastgelegd. Na het inschakelen van de fotometer wordt automatisch de laatst gebruikte bepaling voor het uitschakelen van de fotometer weergegeven.
Página 141: Achtergrondverlichting Van Het Display
Functiebeschrijving Achtergrondverlichting van het display Druk op de toets [!] om de achtergrondverlichting van het display in- of uit te schakelen. Tijdens het meetproces schakelt de achtergrondver- lichting zichzelf automatisch uit. Het uitlezen van opgeslagen gegevens Wanneer het toestel ingeschakeld is, de toets [!] langer dan 4 seconden ingedrukt houden, laat vervolgens de toets los.
Página 142: Methoden
Methoden Chloor met tablet CL 6 0,01 – 6,0 mg/l a) vrij chloorgehalte Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming"). Haal de cuvet uit de meetschacht en giet de cuvet leeg totdat er nog maar enkele druppels inzitten.
Página 143 Methoden Opmerkingen: 1. Het schoonmaken van de cuvetten: Omdat veel huishoudschoonmaakmiddelen (bijv. afwasmiddel) stoffen bevatten die re- ductie veroorzaken, kan dit bij het bepalen van het chloorgehalte tot lagere testwaarden leiden. Om deze meetfout uit te sluiten, dient het glaswerk vrij te zijn van chloorbinden- de werking.
Página 144: Chloor Met Vloeibare Reagens
Methoden Chloor met vloeibare reagens CL 6 0,02 – 4,0 mg/l a) vrij chloorgehalte Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming") Haal de cuvet uit de meetschacht en giet de cuvet leeg. Houd het druppelflesje verticaal en laat door langzaam drukken even grote druppels in de cuvet druppelen: 6 druppels DPD 1 bufferoplossing...
Página 145 Methoden Opmerkingen: 1. Het schoonmaken van de cuvetten: Omdat veel huishoudschoonmaakmiddelen (bijv. afwasmiddel) stoffen bevatten die re- ductie veroorzaken, kan dit bij het bepalen van het chloorgehalte tot lagere testwaarden leiden. Om deze meetfout uit te sluiten, dient het glaswerk vrij te zijn van chloorbinden- de werking.
Página 146: Chloor Hr Met Dpd Tablet
Methoden Chloor HR met DPD tablet CL 10 0,1 – 10 mg/l a) vrij chloorgehalte Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming"). Haal de cuvet uit de meetschacht en giet de cuvet leeg totdat er nog maar enkele druppels inzitten.
Página 147 Methoden Opmerkingen: 1. Het schoonmaken van de cuvetten: Omdat veel huishoudschoonmaakmiddelen (bijv. afwasmiddel) stoffen bevatten die reductie veroorzaken, kan dit bij het bepalen van het chloorgehalte tot lagere test- waarden leiden. Om deze meetfout uit te sluiten, dient het glaswerk vrij te zijn van chloorbindende werking.
Página 148: Ph-Waarde Met Tablet
Methoden pH-waarde met tablet 6,5 – 8,4 Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming”). Voeg aan het 10 ml-watermonster een PHENOL RED PHOTOMETER- tablet toe en druk deze fijn met een schone roerstaaf. Draai het deksel stevig op de cuvet en meng de inhoud door de cuvet heen en weer te zwenken totdat de tablet is opgelost.
Página 149: Ph-Waarde Met Vloeibare Reagens
Methoden pH-waarde met vloeibare reagens 6,5 – 8,4 Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming”). Houd het druppelflesje verticaal en laat door langzaam drukken even grote druppels in de cuvet druppelen: 6 druppels PHENOL RED-oplossing Draai het deksel stevig op de cuvet en meng de inhoud door de cuvet heen en weer te zwenken.
Página 150: Zuurcapaciteit Ks4.3 Met Tablet
Methoden Zuurcapaciteit Ks met tablet S:4.3 0,1 – 4,0 mmol/l Giet 10 ml watermonster in een schone 24 mm-cuvet en stel de 0.0.0 nulwaarde in (zie "Ingebruikneming”). Voeg aan het 10 ml-watermonster een ALKA-M-PHOTOMETER- tablet toe en druk deze fijn met een schone roerstaaf. Draai het deksel stevig op de cuvet en meng de inhoud door de cuvet heen en weer te zwenken totdat de tablet is opgelost.
Página 151 Methoden MD200_9 03/2018...
Página 152: Menu-Opties
Menu-opties Menukeuze Druk op de toets [MODE] en houdt deze ingedrukt. Schakel het Mode toestel in met behulp van de toets [ON/OFF]. Op het display verschijnen 3 decimaalpunten, laat nu de toets [MODE] los. De toets [!] geeft u de mogelijkheid om de volgende menuonderdelen te selecteren: diS Uitlezen van opgeslagen gegevens Store...
Página 153: Instellen Van Datum En Tijd (24 H-Formaat)
Menu-opties Uitsparing voor infrarood data overdrach De IRiM en benodigde randapparatuur dienen gebruiksklaar te zijn. PrtG Door het drukken van de [MODE]-toets wordt het verzenden gestart; de meter geeft gedurende ca. 1 seconde de melding "PrtG" (printing). Aansluitend wordt het nummer van het eerste gegevensbestand getoond en worden deze gegevens verzonden.
Página 154: Instelling
Instelling Store Date Gebruikersinstelling Time Toelichting: Gebruikersinstelling (display in instellingsmode) Fabrieksinstelling (display in instellingsmode) Nadat u de keuze bevestigd heeft met behulp van de toets [MODE], verschijnt afwisselend op het display: CAL/„Methode“. METHODE Scroll met behulp van de toets [MODE] naar de methode die ingesteld moet worden.
Página 155: Terugkeren Naar De Fabrieksinstelling
Instelling Terugkeren naar de fabrieksinstelling Terugkeren van de gebruikersinstelling naar de fabrieksinstelling is alleen maar mogelijk voor alle methoden tegelijk. Store Date Bij een methode die door de gebruiker gekalibreerd werd, staat bij RESULTAAT het meetresultaat in de display een pijl bij Cal (zie: terugzetten naar Time fabriekskalibratie).
Página 156: Technische Gegevens
Technische gegevens Technische gegevens Apparaat drie golflengten, automatische keus van de golflengte Colorimeter met directe uitlezing van de meetwaarde. Optiek LED's, interferentiefilter (IF) en fotosensor aan een transparante meetschacht. Specificatie per golflengte van het interferentiefilter: 530 nm = 5 nm 560 nm = 5 nm 610 nm...
Página 157: Instructies Voor De Gebruiker
Instructies voor de gebruiker – Foutmeldingen Instructies voor de gebruiker Meetbereik overschreden of troebeling te sterk. Hı Meetbereik onderschreden. Batterijen onmiddelijk vervangen, verder werken niet mogelijk. Spanning van de batterij te laag voor achtergrondverlichting display. btLo Meting wel mogelijk. Store Date Bij een methode die door de gebruiker gekalibreerd werd, staat bij RESULTAAT...
Página 158 MD200_9 03/2018...
Página 159 MD200_9 03/2018...
Página 160 Switzerland Germany Tintometer China Tintometer South East Asia Tintometer Brasilien Tintometer Indien Pvt. Ltd. Room 1001, China Life Tower Unit B-3-12, BBT One Boulevard, Caixa Postal: 271 B-91, A.P.I.E. Sanath Nagar, 16 Chaoyangmenwai Avenue, Lebuh Nilam 2, Bandar Bukit Tinggi,...

Tintometer Lovibond MD200 Instrucciones

Deutsch

English

Français

Italiano

Español

Português

Dutch

Idiomas disponibles

Enlaces rápidos

Capítulos

Manuales relacionados para Tintometer Lovibond MD200

Resumen de contenidos para Tintometer Lovibond MD200

Tabla de contenido
