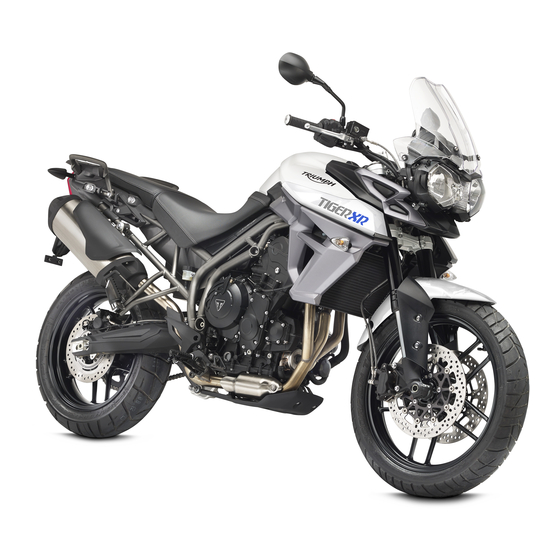

Triumph Tiger XR Manual Del Propietário
Ocultar thumbs Ver también para Tiger XR:
Tabla de contenido

Publicidad

Enlaces rápidos

Manual del propietario
Tiger XR, Tiger XRX, Tiger XRX-LRH, Tiger XRT,
Tiger XC, Tiger XCX, Tiger XCX-LRH, Tiger XCA
El presente manual contiene información sobre la(s) motocicleta(s) Triumph Tiger XR,
Tiger XRX, Tiger XRX-LRH, Tiger XRT, Tiger XC, Tiger XCX, Tiger XCX-LRH, Tiger XCA
motocicletas. Guarde siempre el presente Manual del propietario con la motocicleta y
consúltelo siempre que sea necesario.
La información contenida en la presente publicación se basa en la más reciente
información disponible en el momento de entrar en imprenta. Triumph se reserva el
derecho de realizar cambios en cualquier momento, sin previo aviso y sin incurrir en
obligación alguna.
Prohibida la reproducción total o parcial sin el expreso consentimiento por escrito de
Triumph Motorcycles Limited.
© Copyright 03.2016 Triumph Motorcycles Limited, Hinckley, Leicestershire, Inglaterra.
Código de publicación 3855488-ES edición 1
