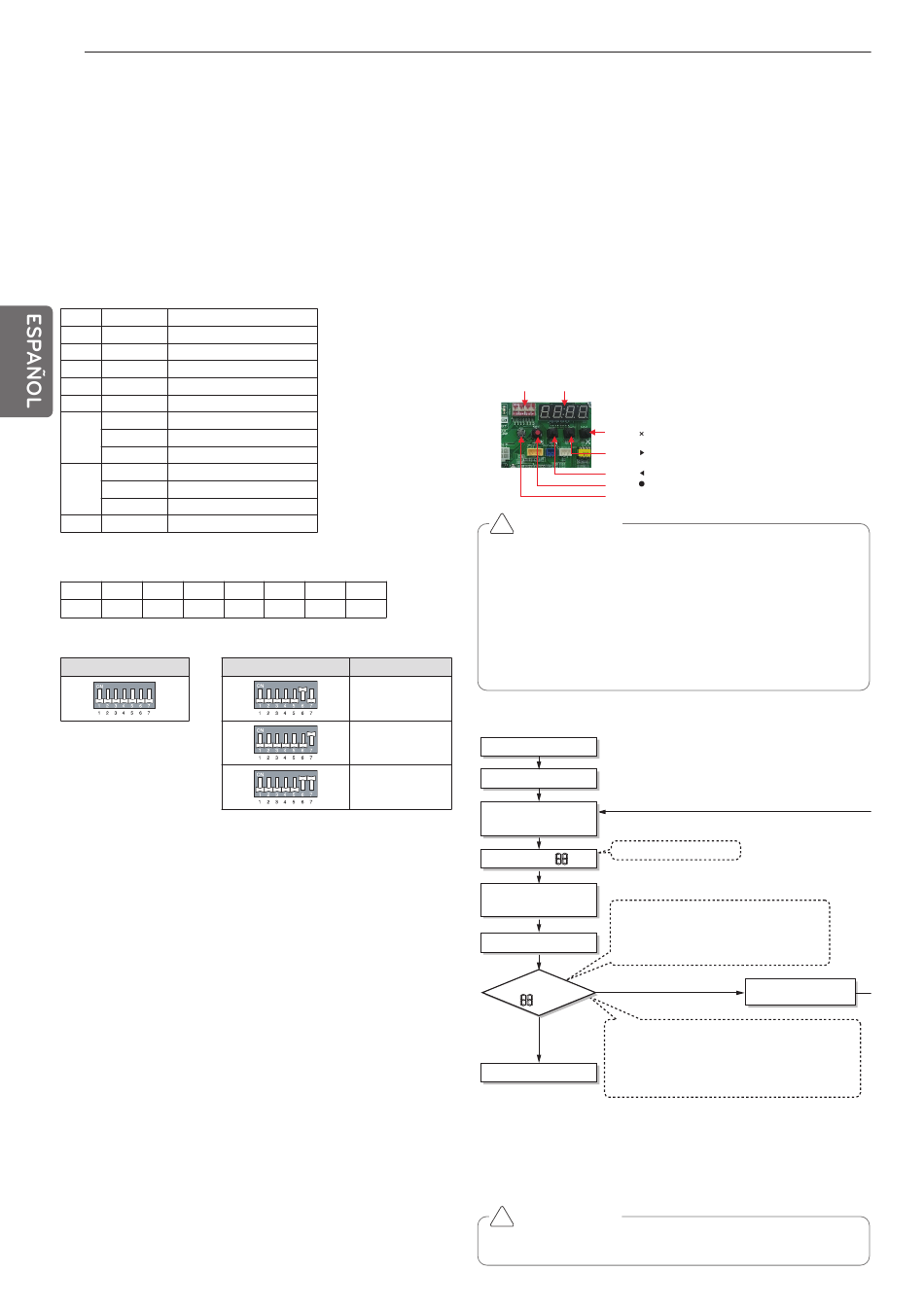

Comprobación de los ajustes de las unidades
exteriores
Verificación de acuerdo con el ajuste del interruptor
- Puede comprobar la configuración de valores de la principal unidad de
exterior utilizando el LED de 7 segmentos. El ajuste del interruptor
debe cambiarse cuando la alimentación está desactivada.
Comprobación de la pantalla inicial
El número aparece secuencialmente en el 7º segmento en 5 seconds
tras suministrar alimentación. Este número representa el estado del
ajuste.
• Orden de pantalla inicial
Orden No Medio
①
8~20 Capacidad de modelo maestr
②
10~20 Capacidad de modelo esclavo 1
③
10~20 Capacidad de modelo esclavo 2
④
10~20 Capacidad de modelo esclavo 3
⑤
8~80 Capacidad total
1 Sólo refrigeración
⑥
2 Bomba de calor
3 Recuperación de calor
38 Modelo 380V
⑦
46 Modelo 460V
22 Modelo 220V
⑧
1 LAS4
• Ejemplo) ARWN620LAS4
① ② ③ ④
20 20 12 10
• Unidad maestra • Unidad esclava
Ajuste de interruptor DIP Ajuste de interruptor DIP Ajuste de ODU
⑤ ⑥ ⑦ ⑧
62 2 38 1
Esclavo 1
Esclavo 2
Esclavo 3
Direccionamiento automático
La dirección de las unidades interiores debería ajustarse mediante el direc-
cionamiento automático
- Esperar 3 minutos tras conectar el suministro eléctrico.
(unidades de exterior Maestra y Esclava, unidades de interior)
- Pulse el interruptor de la unidad exterior durante 5 segundos. (SW01C)
- Se indica un "88" en el segmento 7 LED de la unidad exterior PCB.
- Para completar el direccionamiento, ser requieren de 2~7 minutos en función
de los números del conjunto de conexiones de la unidad interior.
- Los números de las unidades de interior cuyo direccionamiento se ha comple-
tado se indican
durante 30 segundos en el LED de 7 segmentos de la unidad exterior de PCB
- Después de completar el direccionamiento, la dirección de cada unidad inte-
rior se indica en la ventana de visualización del control remoto cableado.
(CH01, CH02, CH03, ......, CH06: Indicado como número de unidades de inte-
rior conectadas)
[Bomba de calor (PCB PRINCIPAL)]
INTERRUPTOR DIP 7 segmentos
SW04C ( : cancelar)
SW03C ( : adelante)
SW02C ( : atrás)
SW01C ( : confirmar)
SW01D (reset)
PRECAUCIÓN
!
• A la hora de sustituir el PCB de la unidad interior, realice siempre el
ajuste de autodireccionamiento de nuevo. (Cuando lo haga, com-
pruebe si utiliza un módulo de abastecimiento independiente a al-
guna unidad interior.)
• Si el abastecimiento de energía no se aplica a la unidad interior podría
suceder algún error.
• El autodireccionamiento sólo es posible en la unidad Maestra.
• El autodireccionamiento debe realizarse al cabo de tres minutos para
mejorar la comunicación.
Procedimiento de direccionamiento automático
Encendido
Esperando 3 minutos
Pulse el botón ROJO durante
5 s (SW01C)
Arranca el autodireccionamiento
LED de 7 segmentos = 88
No pulse el botón ROJO
(SW01C)
• Terminado ajuste del autodireccionamiento Los
números de la conexión de la unidad de interior
establecen qué direccionamiento está completo y se
Esperando unos 2~7 minutos indican durante 30 segundos en el LED de 7
segmentos después de completarse el ajuste
NO
LED de 7 segmentos
= 88
SÍ
Aparece el número de dirección interior en el controlador remoto
cableado o en la pantalla de visualización de la unidad de interior.
No se trata de un mensaje de error, desaparecerá cuando se pulse
el botón de encendido / apagado en el controlador remoto
Aceptar
ej) Pantalla de 01, 02, ..., 15 significa conexión de 15 unidades de
interior y el autodireccionamiento se completa con normalidad.

Ajuste del interruptor DIP

Ajuste de funciones
Seleccione el modo/función/opción/valor con el botón '▶', '◀' y con-
firme con el botón '●' tras encender el interruptor dip nº 5.
PRECAUCIÓN
!
Cuando todas las unidades interiores están apagadas.
Verificar las conexiones de
la línea de comunicación
