ADVERTENCIA
• Es importante fijar con mucho cuidado y mucha atención la
unidad al techo. Controlar que el contratecho pueda aguan-
tar el peso del acondicionador. Antes de colgar la unidad,
controlar que los cuatro tirantes estén bien fijados.
(4)

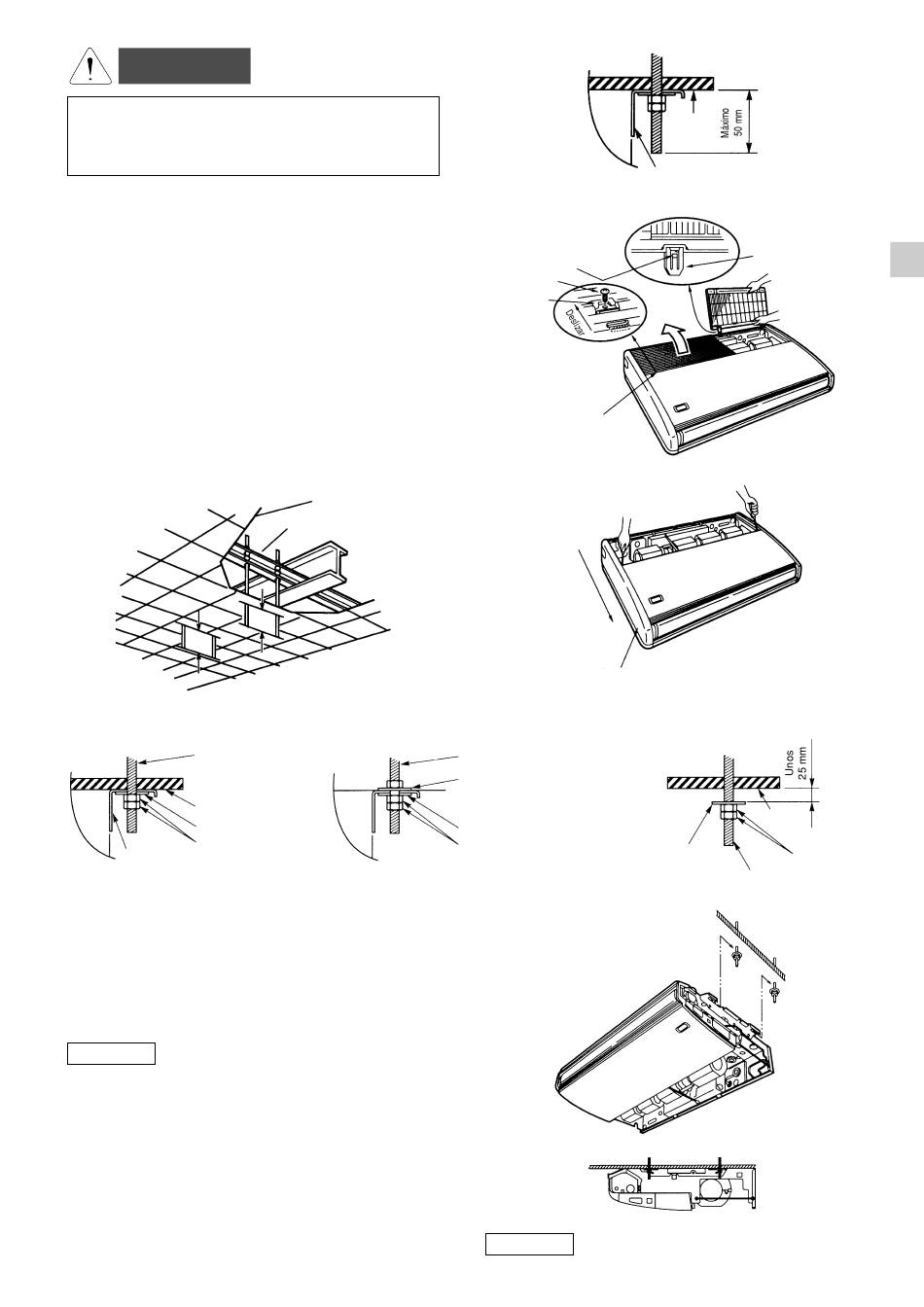

Enroscar los tirantes de modo que sobresalgan del
contratecho, como se indica en la Fig. 3 - 16. Los tirantes
no pueden sobresalir más de 50 mm, y todos tienen que
hacerlo en la misma medida (Fig. 3 - 17).
(5)
Antes de colgar la unidad, quitar los 2 o 3 tornillos que
bloquean las rejillas de aspiración. Abrir las rejillas y quitarlas
apretando las grapas de las bisagras como se indica en la
Fig. 3 - 18. Quitar los tornillos que sujetan los dos paneles
laterales y sacarlos deslizando hacia el frente como se indica
en la Fig. 3 - 19.
(6)
Preparar la unidad para colgarla. El sistema de fijación de
la unidad varía según sea el tipo de instalación (fijada al
techo o con tirantes, dejando un poco de espacio entre el
techo y la unidad) (Fig. 3 - 20 y 3 - 21).
(7)
Colgar la unidad interior como se describe a continuación:
(a) Fijar una arandela y dos pernos hexagonales por cada
uno de los tirantes, como se indica en la Fig. 3 - 22.
A
Fig. 3-16
Tirante de
suspensión
(no suministrado)
Unidad
Superficie del techo
interior
Arandela (en dotación)
Doble tuerca
Bisagra de
(no suministrado)
sujeción
Fig. 3-20
(b) Levantar la unidad interior y colocarla insertando las
arandelas debajo de las bisagras de suspensión. (Fig. 3-
23)
(c) Fijar las dos tuercas hexagonales en cada uno de los ti-
rantes de suspensión, bloqueando la unidad Fig. 3-24.
NOTA
A menudo los techos no están nivelados; se aconseja, por tanto,
dejar 1 cm entre la unidad y el techo, y rellenar este espacio con
material aislante.
(8)
Si se prefiere que los tubos refrigerantes, el de drenaje y los
cables eléctricos pasen a través de la pared de detrás del
acondicionador, hacer un agujero en dicha pared. (Fig. 3-25)
(9)
Medir el espesor de la pared. Cortar un tubo de PVC que
tenga la misma longitud del espesor de la pared, e
introducirlo ligeramente inclinado en el agujero de la pared.
(Fig. 3-26)
Panel de techo
Soporte de techo
A
Unidad
interior
Fig. 3-21
Unidad
interior
Fig. 3-17
Quitar las rejillas de
aspiración
presionando las
grapas de las bisagras
Tornillo
Bloqueo
Rejillas de aspiración
Fig. 3-18
Deslizar hacia la parte
frontal de la unidad
Fig. 3-19
Panel lateral
Tirante de
suspensión
(no suministrado)
Arandela
(no suministrada)
Arandela (en dotación)
Doble tuerca
(no suministrada)
(en dotación)
Fig. 3-22
Fig. 3-23
Fig. 3-24
El agujero tiene que tener una ligera inclinación
NOTA
hacia afuera.
12
Superficie
del techo
Bisagra de sujeción
Bisagra
Superficie
del techo
Arandela
Doble tuerca
(no suministrada)
Tirante de suspensión
