Lado interior
Fig. 3-25

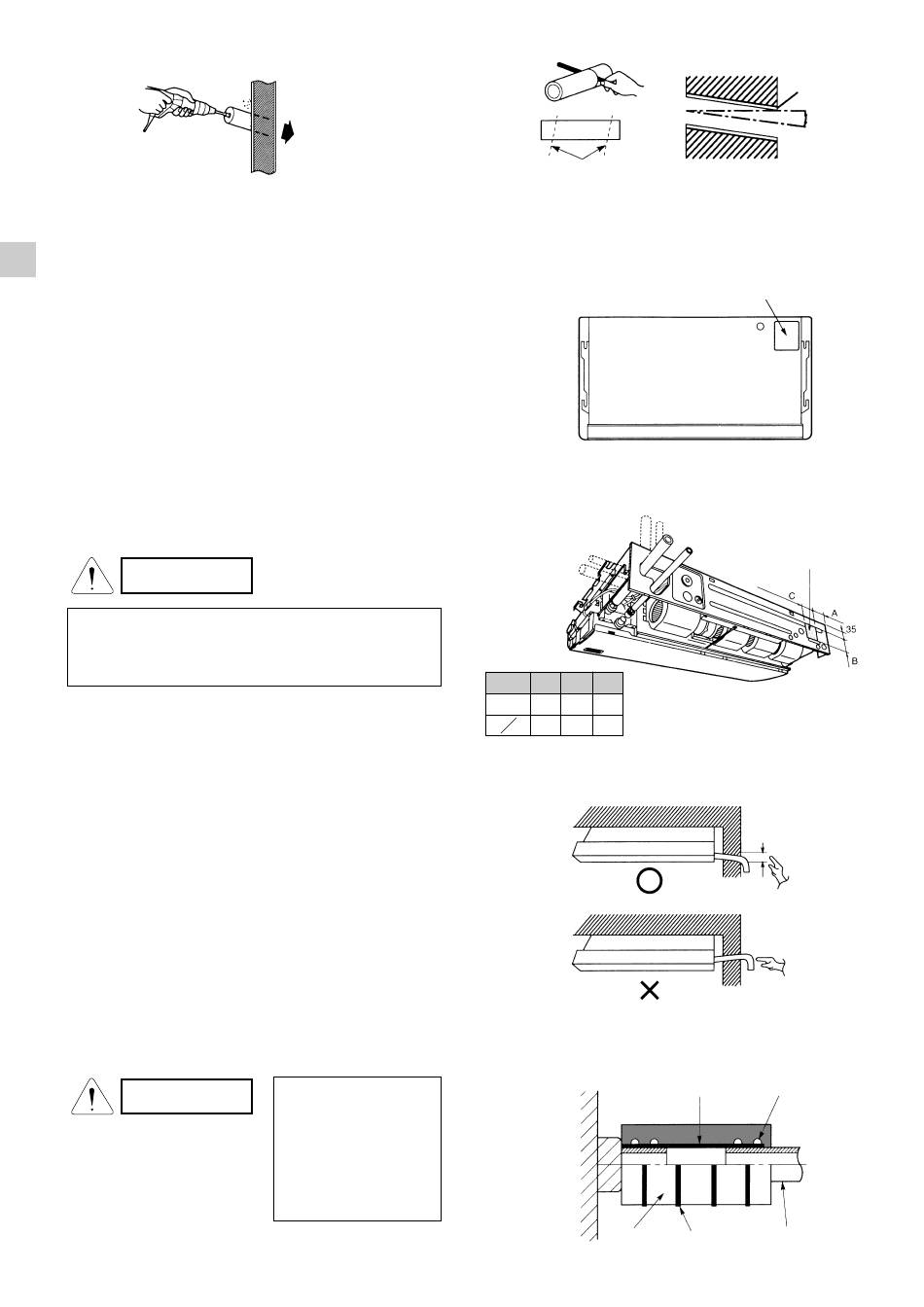

3-7. Conducto de recambio de aire
E
Es posible conectar a la unidad un conducto de recambio de aire. En
el lado derecho del panel superior de la unidad hay un agujero
precortado para conectar el conducto (Fig. 3 - 27). Si no va bien esta
posición, se puede cortar otro agujero en el lado derecho del panel
posterior de la unidad (Fig. 3 - 28).
3-8. Instalación de los tubos de drenaje
• Utilizar tubos de PVC rígido de 26 mm de diámetro externo. Fijar
a la unidad con el manguito de drenaje y las abrazaderas de
manguera (suministrados), para evitar pérdidas de agua.
PRECAUCIÓN
• Fijar las abrazaderas con el tornillo hacia arriba (el tornillo
hacia abajo podría provocar pérdidas de agua).
• No utilizar adhesivo entre el tubo de la unidad y el tubo de
PVC rígido para fijar el manguito de drenaje.
• El tubo de drenaje tiene que tener una ligera inclinación hacia
fuera. (Fig. 3-29)
• No practicar bucles a lo largo del tubo de drenaje.
• Aislar bien los tubos de drenaje situados en el ambiente.
• Utilizar un manguito de drenaje, suministrado con la unidad, para
empalmar el tubo de drenaje con el de descarga de condensación
del acondicionador.
• Una vez terminados los empalmes, enrollar las conexiones con el
aislante para uniones suministrado. Completar la operación con cinta
aislante negra y fijar todo con las abrazaderas suministradas. (Fig.
3-30)
• Hacer una prueba para ver si funciona correctamente derramando
agua en el depósito de recogida de la condensación.
PRECAUCIÓN
Lado exterior
Fig. 3-26
• Para las conexiones
eléctricas del acondicio-
nador, atenerse a las nor-
mativas locales. Respe-
tar también las instruc-
ciones y limitaciones
mencionadas en este
manual.
Tubo de PVC (no suministrado)
Cortar ligeramente inclinado
Fig. 3-27
Lado derecho
Mod.
A
B
C
425
110
100
100
436
110
100
150
448
Fig. 3-29
Fig. 3-30
Aislante drenaje
(en dotación)
13
INTERIOR
EXTERIOR
Pared
Tubo de PVC
Conducto recambio de aire
(precortado)
Panel superior
Panel
Cortar esta parte
posterior
Fig. 3-28
Mínimo 1 / 100
Correcto
Incorrecto
Abrazadera de manguera
Manguito de drenaje
(en dotación)
(en dotación)
Tubo rígido de PVC
Abrazadera de
(no suministrado)
manguera (en dotación)
Ligera
inclinación
