9.5 - Procedimiento para acoplar y
desacoplar implementos
Para el acople correcto del implemento y eventuales
arreglos de campo, tenga en cuenta la función de
los componentes del sistema hidfráulico, descripta
anteriormente.
a)
En marcha atrás, encuentre el implemento de
manera alineada, hasta coincidir el codo de la
barra inferior izquierda con el respectivo perno
de acople del implemento. Instale el perno y
la respectiva traba.
Para arreglar la altura de la barra inferior
izquierda, utilice sólo la palanca de posición.
b)
Instale el brazo superior (3° punto).
c)
Acople la barra inferior derecha. Para arreglo
de la altura, gire la manivela de la caja
niveladora o el husillo (como el modelo) del
brazo intermedio derecho.
d)
Si fuera necesario acercarse o alejarse el perno
derecho del implemento con el cáncamo de la
barra derecha, hágalo girando el husillo del
brazo del 3º punto si fuera necesario.
e)
Instale el perno y la traba del lado derecho.
f)
Levante el implemento y haga el arreglo del
alineamiento longitudinal a través de las
cadenas estabilizadoras laterales, como se
describe anteriormente.
g)
Tras obtenerse la centralización del implemento
en relación a la línea central del tractor, estire
ambas cadenas y vuelva uno de los husillos en
intermedia a una vuelta, dejando una pequeña
holgura. Después, apriete las 2 contratuercas
de ambos husillos.
h)
Acople elo cardan (si fuera necesario) al eje de
la TDP e instale las debidas protecciones.
i)
Levante y baje el implemento e inspeccione
holguras, alineamientos y operación.
Desacoplando un implemento
a)
IMPORTANTE: Elija una superficie plana,
nivelada y consistente, que será también más
práctico para la operación de acople.
b)
Baje el implemento con el control de Posición.
Si fuera necesario, apoye el implemento sobre
caballetes o soportes adecuados, para facilitar
el acople posterior.
c)
Apague el motor y accione el freno de
estacionamiento.
d)
Suelte el brazo superior (3º punto), apoyando
todo el peso del implemento sobre el suelo.
Serie MF4200
Remueva el perno del 3º punto en la torre.
e)
Desconecte las barras de acople inferiores.
Guarde los pernos y trabas en sitio adecuado.
f)
Desconecte las mangueras hidráulicas - caso
de control remoto y tape las extremidades para
protegerlas contra suciedad.
g)
Desplace el tractor con mucho cuidado hacia
adelante y sólo después levante las barras
inferiores.

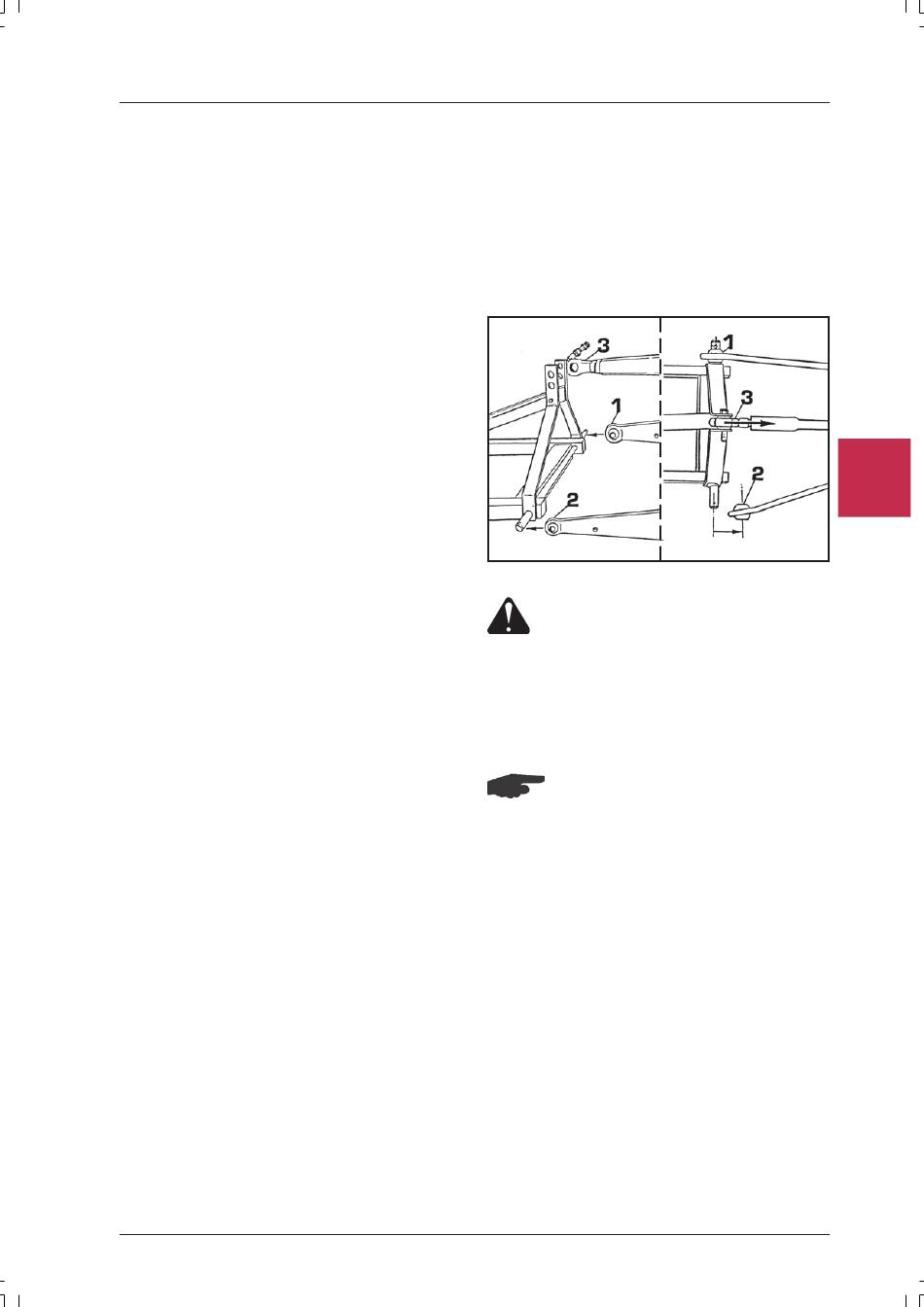

Fig. 183
¡ATENCIÓN!
Para el transporte del implemento,
siempre utilice la palanca de Posición
puesta en "transporte" en el cuadrante
hidráulico. Asegúrese de instalar la
traba de todos los pernos de acople del
implemento al tractor.
IMPORTANTE:
En algunos casos, puede ser necesario
desplazar la barra de tracción hacia uno
de los lados o removerlo para evitar
interferencia con componentes del
implemento.
