3.6
Unidad de servicio
3.6.1
Indicador LED
La unidad de servicio sirve para la puesta en marcha y para el diagnóstico del control
de seguridad. En la unidad de servicio se encuentra integrado un indicador LED de
11 caracteres. El indicador sirve para la indicación de mensajes de estado o de fallo,
facilitando así el reconocimiento rápido del estado momentáneo del control de seguri-
dad.
Los mensajes de estado y de fallo los puede consultar en el apartado "Indicador
LED" (→ 2 79).
3.6.2
Resistencia de terminación CAN
En la unidad de servicio hay 2 interruptores DIP (R-CAN1, R-CAN2) integrados. Los
2 interruptores DIP sirven para conectar o desconectar la resistencia de terminación
de la interfaz CAN correspondiente.

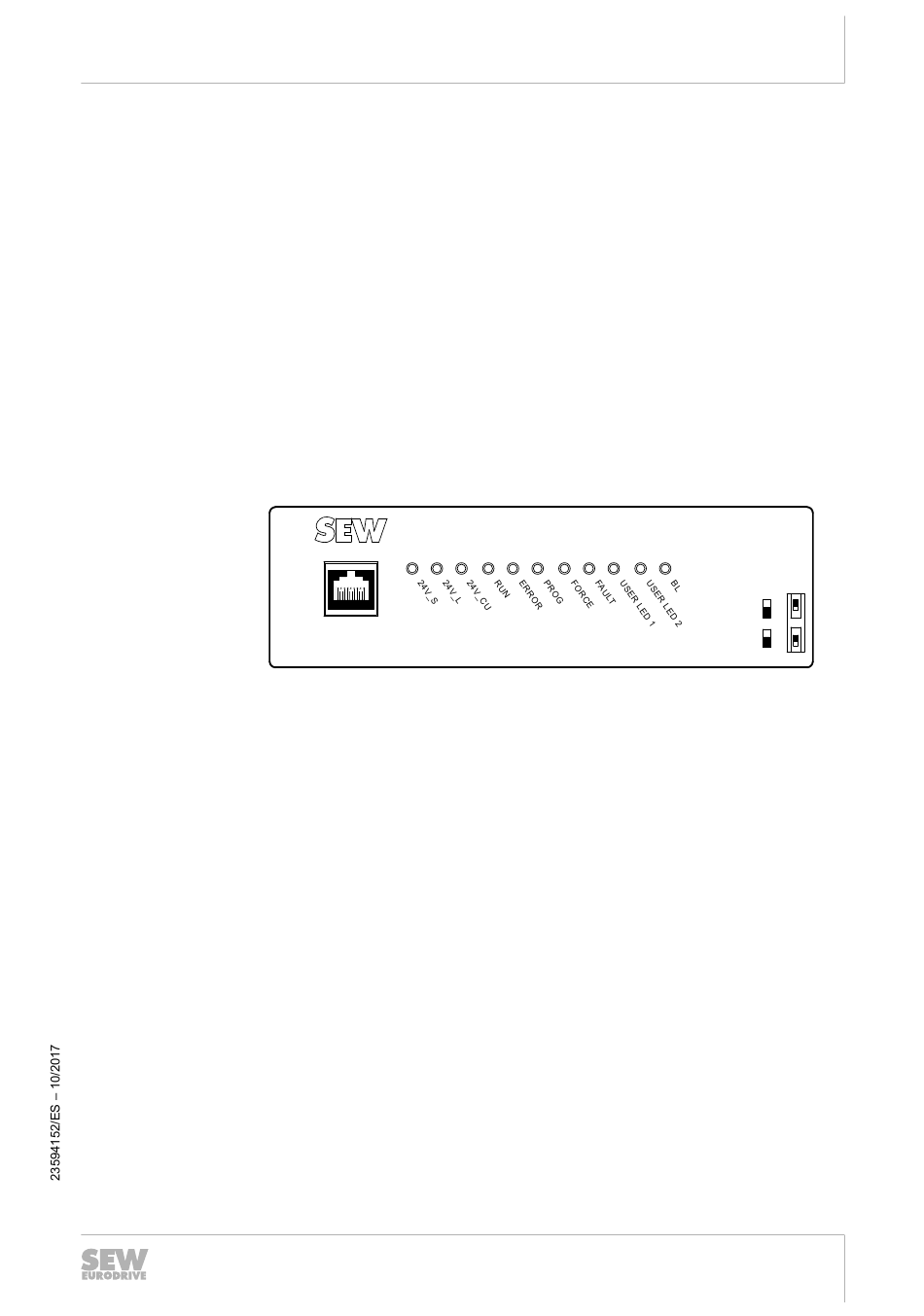

Asignación de contactos de los interruptores DIP R-CAN1 y R-CAN2
•
•
U1
X4223
SERVICE
R-CAN1 para CAN 1 (X4111_1)
– abajo = ON (120 Ω entre CAN_H y CAN_L)
– arriba = OFF
R-CAN2 para CAN 2 (X4111_2)
– abajo = ON (120 Ω entre CAN_H y CAN_L)
– arriba = OFF
Estructura de la unidad
Instrucciones de funcionamiento – MOVISAFE
3
Unidad de servicio
PFF - HM31
off
R-CAN1
on
off
R-CAN2
on
9007214304461707
19
®
HM31
