- Página 1 España Cuadro de control HMI Gas 310/610 ECO PRO Instrucciones de instalación, utilización y mantenimiento 128199-02...
-
Página 2: Tabla De Contenido
Índice Introducción ....................4 Símbolos utilizados ..........4 Abreviaturas ............4 Generalidades ............5 1.3.1 Responsabilidad del fabricante .......5 1.3.2 Responsabilidad del instalador .......5 1.3.3 Responsabilidad del usuario ........5 Consignas de seguridad y recomendaciones .........7 Normas de seguridad ...........7 Recomendaciones ..........7 Descripción técnica ...................8 Cuadro de control ..........8 3.1.1 Funciones de las teclas ...........8... - Página 3 Índice En caso de avería ..................26 Bloqueos y enclavamientos ......26 6.1.1 General ..............26 6.1.2 Paro automático ............26 6.1.3 Bloqueo ..............28 Memoria de errores ..........32 6.2.1 Lectura de los errores en memoria .......33 6.2.2 Supresión de la visualización del error ....34 260612 - 128199-02...
- Página 4 260612 - 128199-02...
-
Página 5: Introducción
HMI Gas 310/610 ECO PRO 1. Introducción Introducción Símbolos utilizados En estas instrucciones se emplean distintos niveles de peligro para llamar la atención sobre determinadas indicaciones. De esta forma pretendemos asegurar la seguridad del usuario, evitar posibles problemas y garantizar el buen funcionamiento del aparato. PELIGRO Señala una situación potencialmente peligrosa que puede conllevar lesiones corporales graves. -
Página 6: Generalidades
1. Introducción HMI Gas 310/610 ECO PRO Generalidades 1.3.1. Responsabilidad del fabricante Nuestros productos se fabrican respetando los requisitos de las distintas directivas europeas aplicables. Por lo que llevan el marcado [ y todos los documentos necesarios. Siempre preocupados por la calidad de nuestros productos, nos esforzamos continuamente por mejorarlos. - Página 7 HMI Gas 310/610 ECO PRO 1. Introducción 4 Conservar los manuales en buen estado en un lugar próximo al aparato. Este aparato no está pensado para ser utilizado por personas (incluidos niños) con discapacidad física, sensorial o mental, ni por personas sin experiencia ni conocimientos, salvo que estén bajo la supervisión o hayan recibido instrucciones previas sobre el uso del aparato de una persona responsable de su seguridad.
-
Página 8: Consignas De Seguridad Y Recomendaciones
2. Consignas de seguridad y recomendaciones HMI Gas 310/610 ECO PRO Consignas de seguridad y recomendaciones Normas de seguridad Respete estrictamente las instrucciones de seguridad proporcionadas. ADVERTENCIA El equipo funciona con electricidad. Desconecte el equipo de la fuente de alimentación antes de realizar las conexiones eléctricas. -
Página 9: Descripción Técnica

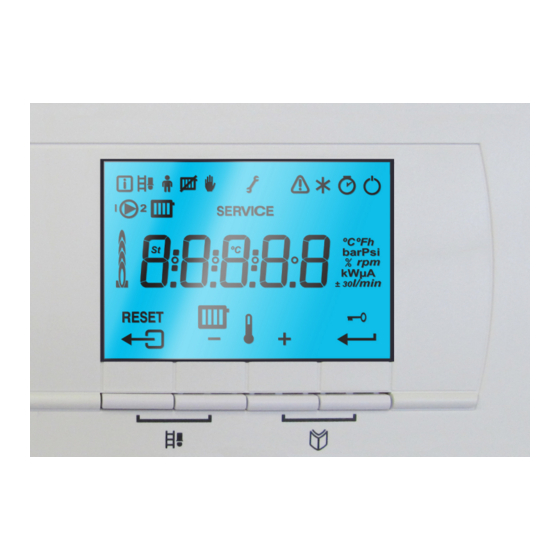

HMI Gas 310/610 ECO PRO 3. Descripción técnica Descripción técnica Cuadro de control Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Cada módulo cuenta con su propio panel de instrumentos. 3.1.1. Funciones de las teclas Pantalla Tecla > [Escape] o J D Tecla de temperatura de calefacción o [-] Tecla [+] Tecla S [Enter] o d [anular bloqueo]... -
Página 10: Significado De Los Símbolos De La Pantalla
3. Descripción técnica HMI Gas 310/610 ECO PRO 3.1.2. Significado de los símbolos de la pantalla Contactor on/off (0/1): Menú Información: Después de 5 bloqueos conviene apagar y volver a encender Lectura de diversos valores actuales. la caldera. Modo Deshollinador: Bomba de circulación: Carga forzada alta o baja para medir el CO La bomba funciona. -
Página 11: Instalación
HMI Gas 310/610 ECO PRO 4. Instalación Instalación Montaje del cuadro El panel de instrumentos HMI GAS 310/610 ECO PRO de la caldera Gas 310/610 ECO PRO viene instalado como equipamiento de serie. 260612 - 128199-02... -
Página 12: Puesta En Marcha
5. Puesta en marcha HMI Gas 310/610 ECO PRO Puesta en marcha Encienda el panel de instrumentos Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera. El panel de instrumentos HMI GAS 310/610 ECO PRO está... -
Página 13: Presentación De Los Valores Medidos
HMI Gas 310/610 ECO PRO 5. Puesta en marcha - Pulsar durante 2 segundos la tecla J para volver a arrancar la caldera. Presentación de los valores medidos Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera. -
Página 14: Lectura De Diversos Valores Actuales
5. Puesta en marcha HMI Gas 310/610 ECO PRO 5.2.1. Lectura de diversos valores actuales En el menú de información Q se pueden leer los siguientes valores actuales: 4 5t = Estado. 4 5v = Subestado. 4 t1 = Temperatura de impulsión (°C). 4 t"... -
Página 15: Lectura Del Contador Horario Y Del Porcentaje De Arranques Con Éxito
HMI Gas 310/610 ECO PRO 5. Puesta en marcha 5.2.2. Lectura del contador horario y del porcentaje de arranques con éxito 1. Pulsar simultáneamente las dos teclas f seguido de la tecla [+] hasta que el símbolo \ empiece a parpadear en la barra de menú. -
Página 16: Modificación De Los Ajustes
5. Puesta en marcha HMI Gas 310/610 ECO PRO Estado 5t Subestado 5v 30 Ajuste de la temperatura 31 Ajuste de la temperatura limitada (ΔT seguridad) 32 Ajuste de la potencia 33 Protección manométrica nivel 1 (Retromodulación) 3 Quemador en funcionamiento para calefacción 34 Protección manométrica nivel 2 (Régimen reducido) 35 Protección manométrica nivel 3 (Bloqueo) 36 Modulación al alza para la protección de la llama... -
Página 17: Descripción De Los Parámetros
HMI Gas 310/610 ECO PRO 5. Puesta en marcha 5.3.1. Descripción de los parámetros n Tipo de caldera Gas 310 ECO PRO Ajuste de fábrica Gas 310 ECO PRO Parámetro Descripción Intervalo de regulación 285 355 430 500 575 650 Temperatura de impulsión: T 20 a 90 ºC De 1 a 98 minutos... - Página 18 5. Puesta en marcha HMI Gas 310/610 ECO PRO Ajuste de fábrica Gas 310 ECO PRO Parámetro Descripción Intervalo de regulación 285 355 430 500 575 650 Comprobación de la presión mínima 0 = No conectado del gas Gps 1 = Conectado (Accesorio) Tiempo de funcionamiento de la válvula hidráulica HdV...
- Página 19 HMI Gas 310/610 ECO PRO 5. Puesta en marcha Ajuste de fábrica Gas 310 ECO PRO Parámetro Descripción Intervalo de regulación 285 355 430 500 575 650 0 = Sin detección Detección de SCU conectadas 1 = Detección Para volver a las regulaciones de fábrica o en caso de sustitución de la platina df y dV Ajuste de fábrica principal, introducir los valores dF y dU de...
- Página 20 5. Puesta en marcha HMI Gas 310/610 ECO PRO n Tipo de caldera Gas 610 ECO PRO Ajuste de fábrica Gas 610 ECO PRO Parámetro Descripción Intervalo de regulación 570 710 860 1000 1150 1300 Temperatura de impulsión: T 20 a 90 ºC De 1 a 98 minutos Poscirculación de la bomba 99 minutos = continuo...
- Página 21 HMI Gas 310/610 ECO PRO 5. Puesta en marcha Ajuste de fábrica Gas 610 ECO PRO Parámetro Descripción Intervalo de regulación 570 710 860 1000 1150 1300 Tiempo de funcionamiento de la válvula hidráulica HdV 0 a 255 segundos (Si está conectado) Tiempo de funcionamiento del regulador de tiro de gases de 0 a 255 segundos...
-
Página 22: Modificación De Los Parámetros Del Nivel Usuario
5. Puesta en marcha HMI Gas 310/610 ECO PRO Ajuste de fábrica Gas 610 ECO PRO Parámetro Descripción Intervalo de regulación 570 710 860 1000 1150 1300 0 = Sin detección Detección de SCU conectadas 1 = Detección Para volver a las regulaciones de fábrica o en caso de sustitución de la df y dV Ajuste de fábrica platina principal, introducir los valores... -
Página 23: Modificación De Los Parámetros Del Nivel Instalador
HMI Gas 310/610 ECO PRO 5. Puesta en marcha 5.3.3. Modificación de los parámetros del nivel instalador Los parámetros p17 a df deben ser modificados únicamente por un profesional cualificado. Con el fin de evitar errores de configuración, para modificar ciertos parámetros hay que introducir un código de acceso especial 0012. - Página 24 5. Puesta en marcha HMI Gas 310/610 ECO PRO 1. Pulsar simultáneamente las dos teclas f seguido de la tecla [+] hasta que el símbolo ? empiece a parpadear en la barra de menú. 2. Seleccionar el menú del instalador con la tecla S . Aparece en pantalla c0de .
-
Página 25: Restablecer Los Ajustes De Fábrica
HMI Gas 310/610 ECO PRO 5. Puesta en marcha 5.3.5. Restablecer los ajustes de fábrica ATENCION Al restaurar los ajustes de fábrica, se pueden eliminar los ajustes personalizados. Por eso conviene anotar todos los parámetros personalizados (como los ajustes de accesorios como la válvula de gases de combustión o de control de fugas de gas). -
Página 26: Ejecución De La Función De Detección Automática
5. Puesta en marcha HMI Gas 310/610 ECO PRO 5.3.6. Ejecución de la función de detección automática Una vez retirado una tarjeta electrónica de control, ejecutar la función de detección automática. Para ello hay que hacer lo siguiente: 1. Pulsar simultáneamente las dos teclas f seguido de la tecla [+] hasta que el símbolo ? empiece a parpadear en la barra de menú. -
Página 27: En Caso De Avería
HMI Gas 310/610 ECO PRO 6. En caso de avería En caso de avería Bloqueos y enclavamientos Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera. 6.1.1. - Página 28 6. En caso de avería HMI Gas 310/610 ECO PRO Código de Descripción Causas probables Verificación / Solución bloqueo Ajustar de nuevo df y dV Error de parámetros en la Error de parámetro 5v[0 tarjeta electrónica PSU Reiniciar los parámetros con Recom Comprobar la circulación (dirección, Se ha sobrepasado la Circulación inexistente o...
-
Página 29: Bloqueo
HMI Gas 310/610 ECO PRO 6. En caso de avería Código de Descripción Causas probables Verificación / Solución bloqueo Comprobar que la llave de paso del gas está bien abierta Circulación inexistente o Comprobar la presión de alimentación insuficiente Presión de gas demasiado Comprobar si el sistema de control de la 5v[15 Mal ajuste del presostato de... - Página 30 El código de error es importante para poder determinar correcta y rápidamente el tipo de avería y obtener asistencia técnica de Remeha llegado el caso. Código de Descripción Causas probables Verificación / Solución...
- Página 31 HMI Gas 310/610 ECO PRO 6. En caso de avería Código de Descripción Causas probables Verificación / Solución perturbación Comprobar el cableado Comprobar el estado de limpieza del cuerpo de la caldera Temperatura de Purgar el aire de la instalación de calefacción Mala conexión retorno demasiado Comprobar la circulación (dirección, bomba,...
-
Página 32: Descripción
6. En caso de avería HMI Gas 310/610 ECO PRO Código de Descripción Causas probables Verificación / Solución perturbación Comprobar el cable del transformador de encendido Comprobar el electrodo de ionización/ Ausencia de arco de encendido encendido Comprobar la perforación hacia la masa/tierra Comprobar la puesta a tierra Control de la tarjeta SU defectuoso Comprobar que los conductos de admisión de... -
Página 33: Memoria De Errores
HMI Gas 310/610 ECO PRO 6. En caso de avería Código de Descripción Causas probables Verificación / Solución perturbación Comprobar el cableado Mala conexión Problema en la válvula de e[17 Comprobar la tarjeta electrónica SU y gas La tarjeta SU Tarjeta SU defectuosa cambiarla sí... -
Página 34: Lectura De Los Errores En Memoria
6. En caso de avería HMI Gas 310/610 ECO PRO 6.2.1. Lectura de los errores en memoria 1. Pulsar simultáneamente las dos teclas f seguido de la tecla [+] hasta que el símbolo c empiece a parpadear en la barra de menú. -
Página 35: Supresión De La Visualización Del Error
HMI Gas 310/610 ECO PRO 6. En caso de avería 6.2.2. Supresión de la visualización del error 1. Pulsar simultáneamente las dos teclas f seguido de la tecla [+] hasta que el símbolo c empiece a parpadear en la barra de menú. - Página 36 6. En caso de avería HMI Gas 310/610 ECO PRO 260612 - 128199-02...
- Página 37 HMI Gas 310/610 ECO PRO 6. En caso de avería 260612 - 128199-02...
- Página 40 Unión Calor S.L. C/Llull No.62-64 08005, Barcelona. Tel.: 902 023 514 www.unioncalor.com info@unioncalor.com © Derechos de autor Todos los datos técnicos que figuran en las presentes instrucciones, así como las ilustraciones y esquemas eléctricos, son de nuestra propiedad, y no se pueden reproducir sin nuestra autorización previa por escrito.
