- Página 1 Manual de instrucciones Serie SFC-3 Copyright © 05/03 Motic Microscopes, European Division...

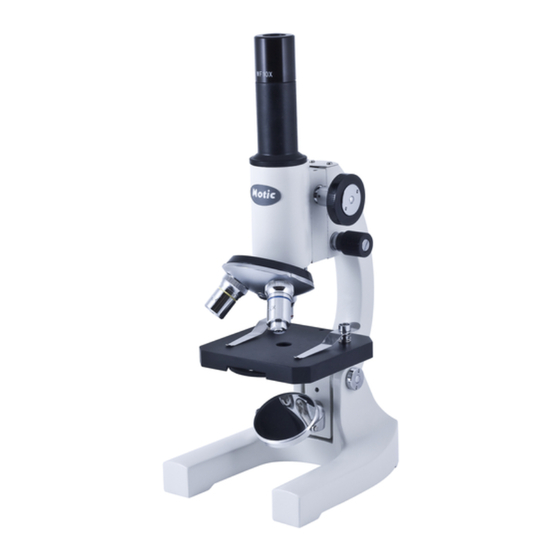

- Página 2 1. Ocular 2. Tubo porta-oculares 3. Cabezal 9. Macrométrico 10. Micrométrico 4. Revólver 11. Tornillo ajuste 5. Objetivos de altura del cabezal 6. Pinzas 12. Brazo sujeta-preparaciones 7. Platina 8. Diafragma 13. Espejo 14. Base SFC-3AF...
- Página 3 Introducción Gracias por la compra de un microscopio Motic. Se trata de un instrumento preciso, que ha sido examinado minuciosamente para que llegue a sus manos en perfectas condiciones. Está diseñado para un fácil manejo y un óptimo funcionamiento con un mantenimiento mínimo.
- Página 4 Descripción de los componentes 1. Cabezal (3). Monocular vertical. Para el modelo SFC-3BFR monocular inclinado 45ª y giratorio de 360º. 2. Ocular (1). Es el conjunto de lentes más cercano al ojo, amplía la imagen formada por los objetivos. 3. Revólver porta-objetivos (4). Permite el cambio de aumentos por rotación, está provisto de un posicionador en el eje óptico para una correcta colocación de los objetivos.
- Página 5 D. Ajuste del diafragma de apertura. El diafragma de apertura (8) para esta serie, es un disco giratorio de 6 aperturas de distinto diámetro que dispone de un posicionador para su correcta colocación en el eje óptico. Su función es obtener una mayor resolución del objeto proporcionando más contraste de imagen.
- Página 6 B. Mantenimiento mecánico. 1. Ajuste de la tensión del enfoque macrométrico. El anillo de ajuste de tensión del macrométrico (Fig. 1) está situado entre el mando de enfoque macrométrico (9) y el brazo (12). La tensión del macrométrico viene ajustada de fábrica. El punto óptimo de tensión, es aquel que permite el movimiento más suave posible de los mandos del enfoque macrométrico sin que el cabezal (3) se deslice hacia abajo por si sola.
-
Página 7: Solución De Problemas
El servicio de garantía será proporcionado por MOTIC o sus distribuidores autorizados. Los aparatos defectuosos serán reparados sin cargo cuando sean devueltos a MOTIC o cualquiera de sus distribuidores. Los gastos de transporte correrán a cargo del comprador.
