2.1 Conexión de la alimentación
Este producto debe instalarse y energizarse de acuerdo a sus rangos de operación e instrucciones
de instalación. La unidad deberá energizarse con una fuente de energía NEC clase 2 ó una fuente
LPS, con salida en el rango 10-30 Volts DC, 200 mA mín.
La instalación del presente producto se hará de acuerdo con la NEC, específicamente Artículos
725-54. El cableado desde/hacIA2 la unidad debe ser de Clase 2 y deberá estar separado de otro
cableado dentro del equipamiento, tal como lo establece la NEC
1
5
A
B
EGW1-IA2
9 10 11 12
13 14 15 16

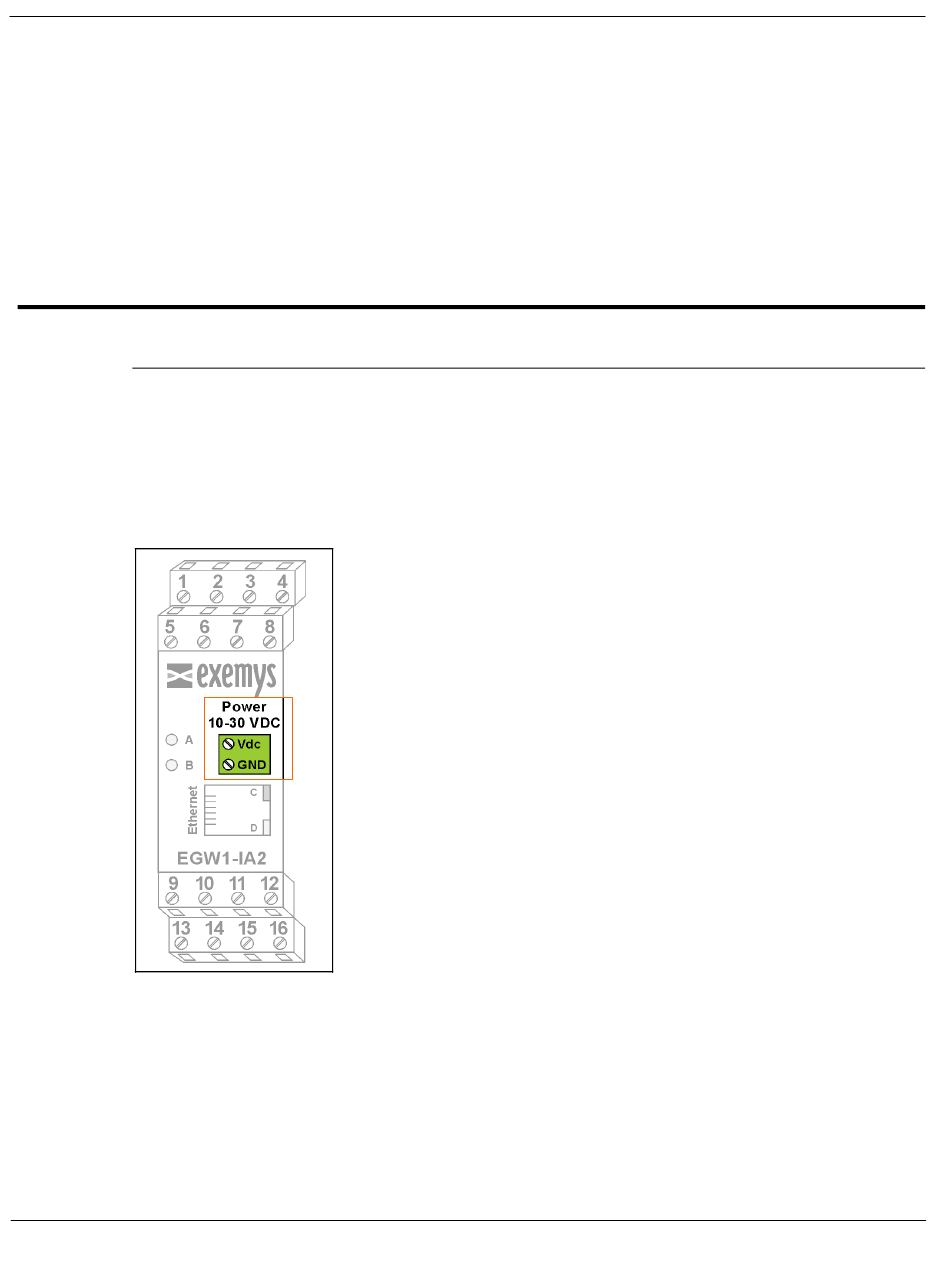

Figura 2 - Esquema de conexión de la alimentación
www.exemys.com
2
3
4
6
7
8
Power
10-30 VDC
Vdc
GND
C
D
