MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS
Válvula seca FireLock NXT™
SERIE 768
SECCIÓN Y DESCRIPCIÓN – ACTUADOR DE BAJA
PRESIÓN SERIE 776
El actuador de baja presión Serie 776 está en el trim de la válvula seca
NXT Firelock Serie 768 y sirve de disparador de estos sistemas.
El actuador de baja presión está separado en tres cámaras por
diafragmas. La cámara superior controla la activación, mientras que
las cámaras inferior e intermedia actúan como una válvula de agua.
Durante el montaje, se hace entrar aire del sistema a la cámara superior
del actuador de baja presión. La cámara superior se activa manualmente
tirando del manguito del Auto Vent del actuador de baja presión.
La presión de aire mantiene cerrado el Auto Vent de la cámara superior
al ejercer una fuerza en el sellado de agua de la cámara intermedia.
Cuando se abre la línea de carga del diafragma, el agua entra
en la cámara inferior del actuador de baja presión y a continuación
a la cámara intermedia por el ojete de admisión, que se carga con
la presión de aire en la cámara superior.
ENTRADA
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2009 VICTAULIC COMPANY. RESERVADOS TODOS LOS DERECHOS.
REV_D

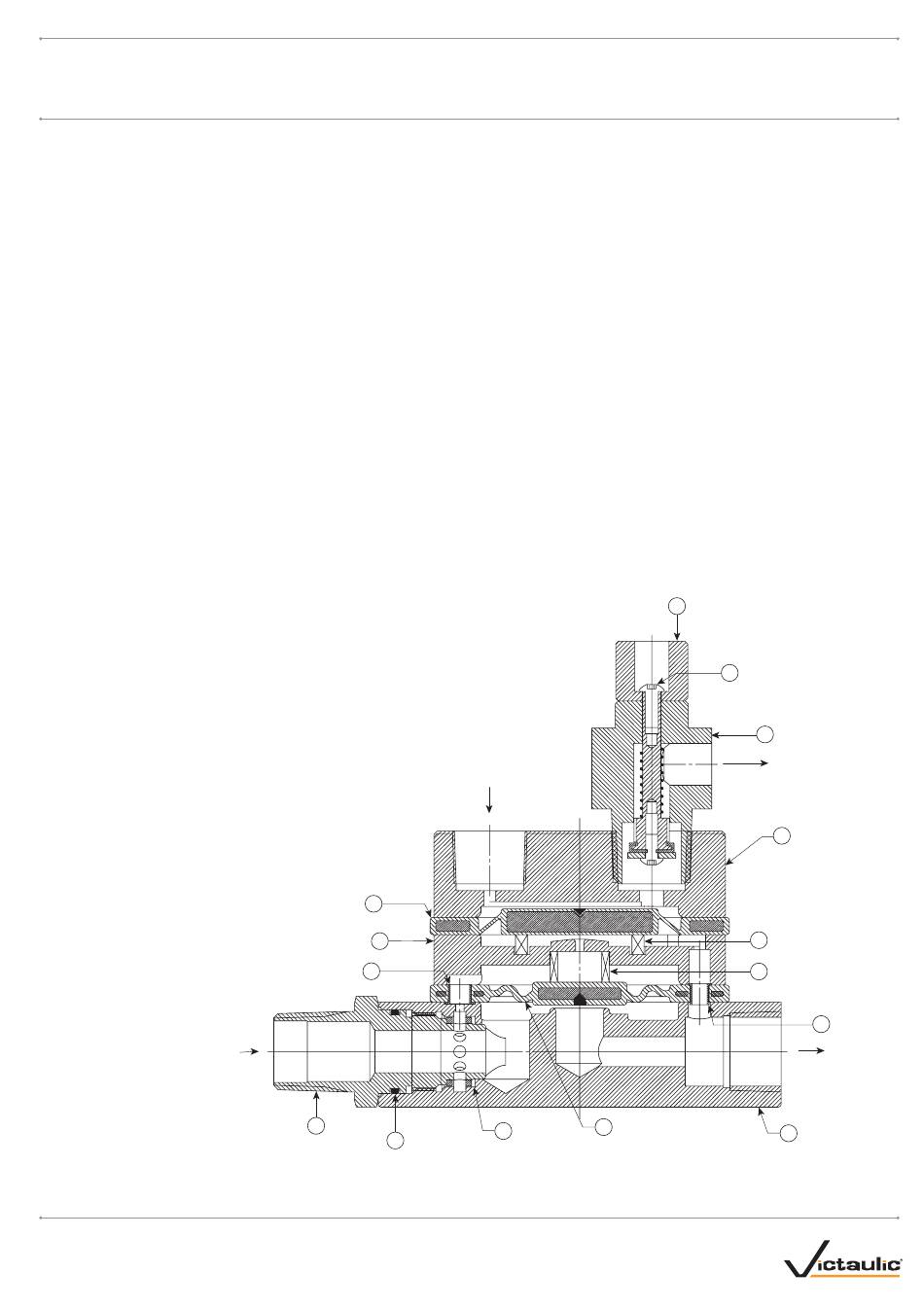

Relación de materiales
1
Manguito Auto Vent
2
Perno Auto Vent
3 Conjunto Auto Vent
4
Cámara superior
5
Muelle del diafragma superior
6 Muelle del diafragma inferior
7 Orificio de salida
8 Cámara inferior
ENTRADA AIRE
15
14
13
12
11
Exagerado para mayor claridad
Como el área del diafragma inferior (expuesto a la presión de agua
en la cámara intermedia) es mayor que el área de la cámara inferior,
la cámara inferior se sella. No fluye el agua por la salida del actuador
de baja presión y la presión de la acometida de agua crea el sellado.
Cuando la presión del sistema cae a 7 psi/48 kPa/0,5 bar, el muelle
de compresión del Auto Vent ejerce una fuerza mayor que la presión
de aire en la cámara superior. El Auto Vent se abre y evacúa toda
la presión de aire de la cámara superior intermedia.
El diafragma superior alivia presión de agua en la cámara intermedia
del actuador de baja presión, permitiendo que se levante el diafragma
inferior y que el agua fluya entre la admisión y la salida. Este flujo
de agua alivia presión de la línea de carga del diafragma de la válvula
seca NXT Firelock Serie 768 y el diafragma se contrae. La clapeta
se abre y el agua entra en el sistema de rociadores.
9
Diafragma inferior
10
Pantalla del filtro (reemplazable)
11 Junta tórica del filtro
12
Conjunto filtro
13
Orificio de entrada
14 Cámara intermedia
15 Diafragma superior
9
10
I-768-SPA
1
2
3
VENTILACIÓN
A LA ATMÓSFERA
4
5
6
7
SALIDA
8
