Página 1: Tabla De Contenido
Para los manuales y los software de configuración, visitar el sitio: www.seneca.it El presente documento es propiedad de SENECA srl. Prohibida su duplicación y reproducción sin autorización. El contenido de la presente documentación corresponde a los productos y a las tecnologías descritas.

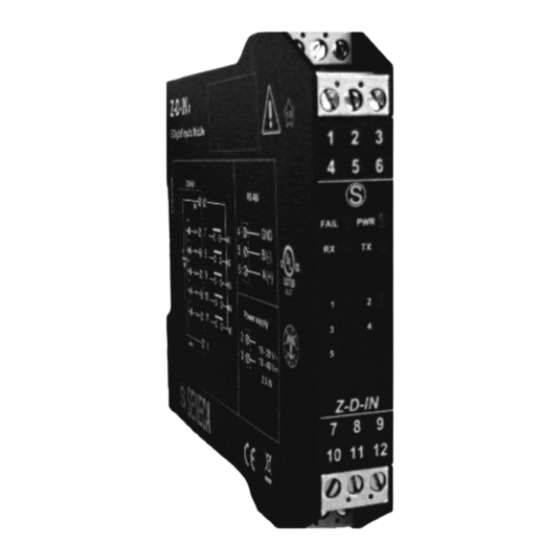

Página 2: Características Generales
CARACTERÍSTICAS GENERALES 5 entradas digitales con negativo común autoalimentados 16 V.  Bornes extraíbles sección 2.5 mm .  Protección entradas mediante supresores de transientes TVS de 600 W/ms.  5 entradas con contador de 16 bit con frecuencia máxima 100 Hz, con filtro configurable. ...
Página 3: Dimensiones Totales / Contenedor
Conexiones Bornes roscados extraíbles de 3 vías, paso 5 mm Conector posterior IDC10 para barra DIN 46277 Dimensiones totales / contenedor Dimensiones Anchura: 100 mm; altura: 112 mm; profundidad: 17,5 mm Contenedor PA6, color negro Normativas Aislamientos 1500 V El instrumento se ajusta a las normas siguientes IDC10 EN61000-6-4 (emisión electromagnética, en ambiente industrial).
Página 4: Conexiones Eléctricas
Carril CONEXIONES ELÉCTRICAS Alimentación e interfaz MODBUS Alimentación e interfaz Modbus están disponibles utilizando el bus para carril DIN Seneca, mediante el conector posterior IDC10, o el accesorio Z-PC-DINAL2-17,5. Conector posterior (IDC 10) Alimentación AC / + RS485 GND En la figura se reproduce el significado Alimentación AC / -...
Página 5: Normas De Conexión Al Modbus
ENTRADAS DIGITALES A los bornes de entrada se pueden conectar sensores de tipo REED, PROXIMITY PNP, NPN, contacto. La alimentación para estos sensores se puede tomar directamente del borne 12 (+16 V). Todas las entradas están conectadas en común al borne 1 (GND). La corriente que circula a través de una entrada cerrada es de aproximadamente 3 mA.
Página 6: Configuración Conmutadores Dip
Para las máxima prestaciones se recomienda utilizar cable apantallado especiales, como por ejemplo el BELDEN 9841. Configuración conmutadores DIP La posición de los conmutadores DIP determina los parámetros de comunicación MODBUS del módulo: Dirección y Baud Rate. En la siguiente tabla se reproducen los valores del Baud Rate y de la dirección en base a la configuración de los conmutadores DIP: Estado de los conmutadores DIP POSICIÓN...
Página 7: Señalización Mediante Led En La Parte Frontal
Registro Nombre Descripción 40014 INPUT, l estado de las entradas está disponible en los bit: entrada 1: 40002.0 OVERFLOW entrada 2: 40002.1 entrada 3: 40002.2 entrada 4: 40002.3 entrada 5: 40002.4 Los bits del 40002.8 al 40002.12 indican el desbordamiento de los respectivos totalizadores.
Página 8: Condición Predeterminada
100,0 mm Para cualquier variación de los parámetros están disponibles en el área descargas del sitio www.seneca.it los software de comunicación. Para más información sobre la lista de los registros y sus funciones, consultar el manual de USUARIO. Puesta fuera de servicio y eliminación Eliminación de los residuos eléctricos y electrónicos (aplicable en la Unión Europea y en los otros países con...
