Seneca Z Serie Manual De Instalación
Módulo de entrada digital con diez entradas
Ocultar thumbs
Ver también para Z Serie:
- Manual de instrucciones (80 páginas) ,
- Manual de instrucciones (40 páginas) ,
- Manual de instrucciones (8 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
SENECA
S
Serie Z-PC
Serie Z-PC
ES
ES
Manual de
Manual de
instalación
instalación
Contenidos:
- Conexiones Eléctricas
- Entradas digitales
SENECA s.r.l.
Via Austria, 26 - 35127 - PADOVA - ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Para los manuales y los software de configuración, visitar el sitio:
www.seneca.it
El presente documento es propiedad de SENECA srl. Prohibida su duplicación y reproducción sin
autorización. El contenido de la presente documentación corresponde a los productos y a las
tecnologías descritas. Los datos reproducidos podrán ser modificados o integrados por exigencias
técnicas y/o comerciales.
Z-10-D-IN-
Z-10-D-IN-

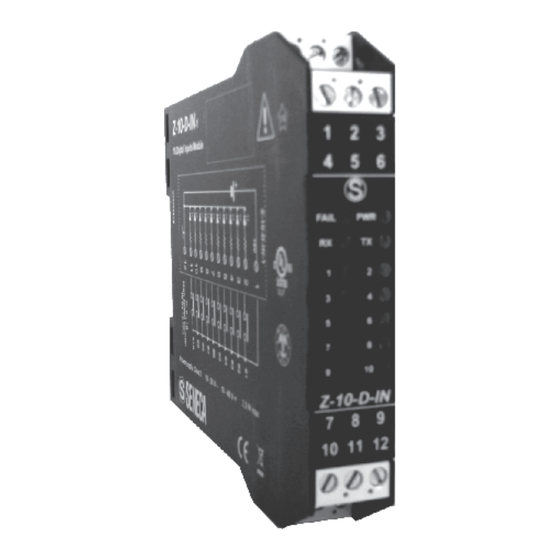

Módulo 10 entradas digitales
Módulo 10 entradas digitales
con protocolo modbus en RS485
con protocolo modbus en RS485
MI002069-S
1 HW2
1 HW2
ESPAÑOL 1/8
Publicidad
Tabla de contenido
Manuales relacionados para Seneca Z Serie
Resumen de contenidos para Seneca Z Serie
-
Página 1: Tabla De Contenido
Para los manuales y los software de configuración, visitar el sitio: www.seneca.it El presente documento es propiedad de SENECA srl. Prohibida su duplicación y reproducción sin autorización. El contenido de la presente documentación corresponde a los productos y a las tecnologías descritas. -
Página 2: Características Generales
CARACTERÍSTICAS GENERALES Ÿ 10 entradas digitales con negativo común autoalimentados 16 V . Ÿ Bornes extraíbles sección 2.5 mm² Ÿ Protección entradas mediante supresores de transientes TVS de 600 W/ms. Ÿ 10 entradas con totalizador de 32 bit con frecuencia máxima 2.5 k Hz. Ÿ... -
Página 3: Conexiones
Alimentación Tensión 10 – 40 V ; 19 - 28 V 50 – 60 Hz Absorción Típica: 1,5 W @ 24V , Max: 2,5 W Condiciones ambientales Temperatura -20 – +65°C (-10 – +55 °C UL) humedad 30 – 90% sin condensación Altitud hasta 2000 m s.n.m. -
Página 4: Normas De Instalación
C N XION S E ÉC TRIC Alimentación e interfaz MODBUS Alimentación e interfaz Modbus están disponibles utilizando el bus para carril DIN Seneca, mediante el conector posterior IDC10, o el accesorio Z-PC-DINAL2-17,5. Conector posterior (IDC 10) Alimentación AC / + R 485 GND En la figura se reproduce el significado Alimentación AC / -... -
Página 5: Normas De Conexión Al Modbus
ENTRADAS DIGITALES A los bornes de entrada se pueden conectar sensores de tipo REED, PROXIMITY PNP, NPN, contacto. La alimentación para estos sensores se puede tomar directamente del borne 1 (+16 V). Todas las entradas están conectadas en común al borne 12 (GND). La corriente que circula a través de una entrada cerrada es de aproximadamente 3 mA. -
Página 6: Configuración Conmutadores Dip
EEprom. Registros MODBUS Información detallada inherente a la lista de los registros MODBUS y sus funciones se encuentran , solo en inglés, en el MANUAL DEL USUARIO disponible en la sección de descarga del producto: http:\\www.seneca.it\products\z-10-d-in ESPAÑOL 6/8... -
Página 7: Señalizaciones Mediante Led
Señalizaciones mediante LED en el frontal ESTADO Significado de los LED PWR Verde Encendido con luz fija el dispositivo es alimentado correctamente. FAIL Amarillo Parpadeante configuraciones incorrectas FAIL Amarillo Encendido con luz fija anomalía o avería RX Rojo Parpadeante recepción paquete realizada RX Rojo Encendido con luz fija comprobación conexión... -
Página 8: Disposición De El Módulo
FAIL Z-10-D-IN Para cualquier variación de los parámetros están disponibles en el área descargas del sitio www.seneca.it los software de comunicación. Para más información sobre la lista de los registros y sus funciones, consultar el manual de USUARIO. PUESTA FUERA DE SERVICIO Y ELIMINACIÓN Eliminación de los residuos eléctricos y electrónicos (aplicable en la Unión Europea y en los otros países con...
