Seneca Z-PC Serie Manual De Instalación
Módulo 10 entradas digitales con protocolo modbus en rs485
Ocultar thumbs
Ver también para Z-PC Serie:
- Manual de instalación (9 páginas) ,
- Manual de lnstalacion (9 páginas) ,
- Manual de instalación (8 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
SENECA
S
Serie Z-PC
Serie Z-PC
ES
ES
Manual de
Manual de
instalación
instalación
Contenidos:
SENECA s.r.l.
Via Austria, 26 - 35127 - PADOVA - ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Para los manuales y los software de configuración, visitar el sitio:
www.seneca.it
El presente documento es propiedad de SENECA srl. Prohibida su duplicación y reproducción sin
autorización. El contenido de la presente documentación corresponde a los productos y a las
tecnologías descritas. Los datos reproducidos podrán ser modificados o integrados por exigencias
técnicas y/o comerciales.

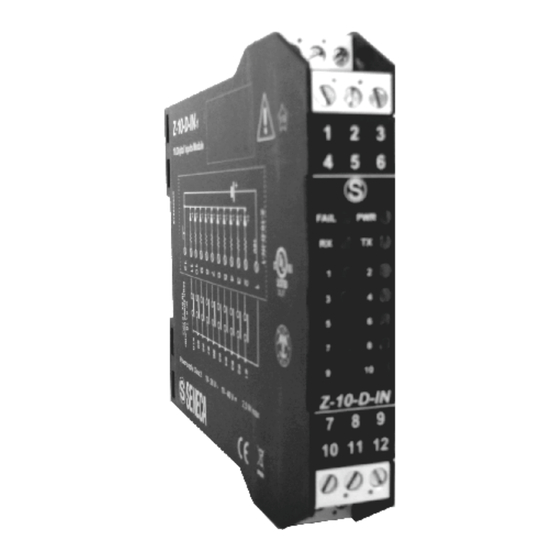

Z-10-D-IN
Módulo 10 entradas digitales
Módulo 10 entradas digitales
con protocolo modbus en RS485
con protocolo modbus en RS485
Z-10-D-IN
MI002066-S
ESPAÑOL 1/8
Publicidad
Tabla de contenido
Manuales relacionados para Seneca Z-PC Serie
Resumen de contenidos para Seneca Z-PC Serie
-
Página 1: Tabla De Contenido
Para los manuales y los software de configuración, visitar el sitio: www.seneca.it El presente documento es propiedad de SENECA srl. Prohibida su duplicación y reproducción sin autorización. El contenido de la presente documentación corresponde a los productos y a las tecnologías descritas. -
Página 2: Características Generales
CARACTERÍSTICAS GENERALES 10 entradas digitales con negativo común autoalimentados 16 V. Bornes extraíbles sección 2.5 mm² Protección entradas mediante supresores de transientes TVS de 600 W/ms. 8 entradas con totalizador de 16 bit con frecuencia máxima 100 Hz. ... -
Página 3: Conexiones
Alimentación Tensión 10 – 40 V; 19 - 28 V 50 – 60 Hz Absorción Típica: 1,5 W @ 24V , Max: 2,5 W Condiciones ambientales Temperatura -10 – +65°C (-10 – +55 °C UL) humedad 30 – 90% a 40°C sin condensación Altitud hasta 2000 m s.n.m. -
Página 4: Normas De Instalación
Carril CONEXIONES ELÉCTRICAS Alimentación e interfaz MODBUS Alimentación e interfaz Modbus están disponibles utilizando el bus para carril DIN Seneca, mediante el conector posterior IDC10, o el accesorio Z-PC-DINAL2-17,5. Conector posterior (IDC 10) Alimentación AC / + RS485 GND En la figura se reproduce el significado Alimentación AC / -... -
Página 5: Normas De Conexión Al Modbus
ENTRADAS DIGITALES A los bornes de entrada se pueden conectar sensores de tipo REED, PROXIMITY PNP, NPN, contacto. La alimentación para estos sensores se puede tomar directamente del borne 1 (+16 V). Todas las entradas están conectadas en común al borne 12 (GND). La corriente que circula a través de una entrada cerrada es de aproximadamente 3 mA. -
Página 6: Configuración Conmutadores Dip
Configuración conmutadores DIP La posición de los conmutadores DIP determina los parámetros de comunicación MODBUS del módulo: Dirección y Baud Rate. En la siguiente tabla se reproducen los valores del Baud Rate y de la dirección en base a la configuración de los conmutadores DIP: Estado de los DIP-Switch BAUD DIREC-... - Página 7 Registros Nombre Descripción 40011 TOTAL 9 Parte baja del totalizador de 32 bit (Sin signo) de la entrada 9. Parte Inferior 40012 TOTAL 9 Parte alta del totalizador de 32 bit (Sin signo) de la entrada 9. Parte superior El exceso es señalado en el bit 40015.8 40013 TOTAL 10 Parte baja del totalizador de 32 bit (Sin signo) de la entrada 10.
-
Página 8: Señalizaciones Mediante Led
Z-10-D-IN 100,0 mm Para cualquier variación de los parámetros están disponibles en el área descargas del sitio www.seneca.it los software de comunicación. Para más información sobre la lista de los registros y sus funciones, consultar el manual de USUARIO. PUESTA FUERA DE SERVICIO Y ELIMINACIÓN Eliminación de los residuos eléctricos y electrónicos (aplicable en la Unión Europea y en los otros países con...
