Definición de las Características Ultrasónicas del Barrido Visualizado
2.6.1
Ajustando la Pierna (LEG) para Controlar el Rango del Barrido
El barrido sectorial o lineal representa la reflexión del sonido de varias características en la pieza
de prueba. El rango mostrado (distancia de viaje del haz en la pieza de prueba) es alterado
modificando el ajuste de la pierna (LEG). El efecto de este ajuste es para mostrar menos
(adicionales) piernas, como se muestra en la Figura 2-10. Para modificar el ajuste de las piernas
(LEG):
Paso 1: Asegúrese que la función COLOR LEG (Menú DISPLAY, Submenú BACKGRND) esté
encendida.
Paso 2: Presione
LEG
Paso 3: Girando la perilla de selección cambiará el valor de la pierna (LEG) y reduce o expande la
longitud de del viaje ultrasónico mostrado en la pantalla. Si la función COLOR LEG esta
encendida, usted notará la adición o eliminación de líneas de las piernas conforme los
ajustes a las piernas (LEG) cambien.
2.6.2
Ajustando el Retardo de Pantalla
La función DISPLAY DELAY mueve el barrido visualizado para ignorar (o mostrado) una parte del
barrido. Esta función es utilizada para ajustar la vista de la ventana visualizada en el instrumento.
Para ajustar el retardo de pantalla:
Departamento Técnico – Llog, s.a. de c.v.
para activar el menú principal (HOME). Entonces presione
Manual de Operación Phasor XS

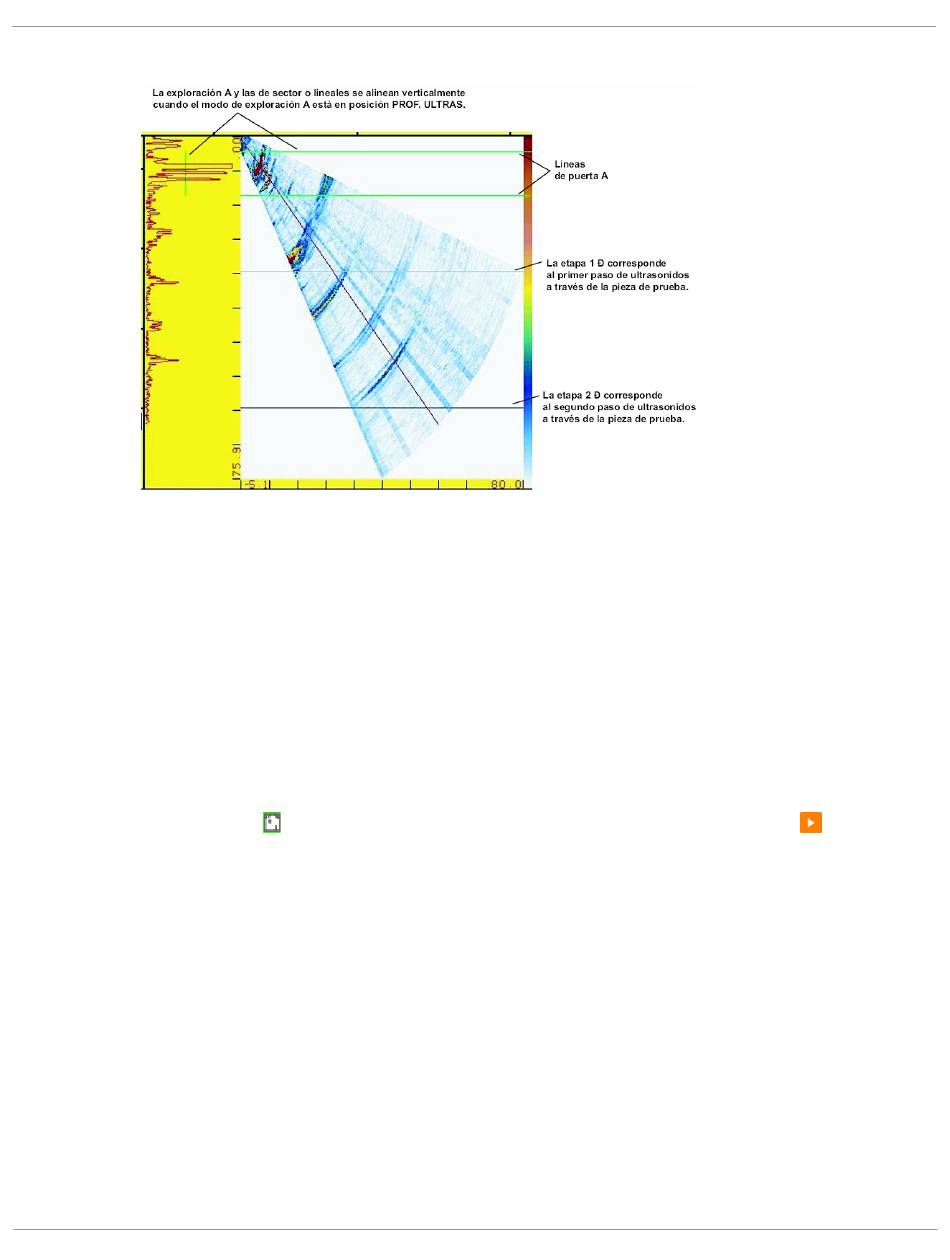

Figura 2-10: Si se cambia el número de claves, se
modifica
el
acústica mostrado. En este caso, se
muestran
aproximadamente.
rango
de
trayectoria
unas
2.5
claves
junto al título
