Krautkramer Phasor XS Manual De Operación página 55

MEAS 2 – Seleccione hasta cuatro opciones de LECTURAS que correspondan al punto
definido por la intersección de los cursores segundos cursores horizontales y componentes
verticales.
o Z2 – Profundidad del espesor del material desde la superficie de la pieza de prueba (el
lado de contacto del palpador) hasta el componente horizontal del CURSOR 2.
o L1-2 – Distancia desde el punto de intersección del CURSOR 1 hasta el punto de
intersección del CURSOR 2.
o Z1-2 – Distancia vertical desde el componente horizontal del CURSOR 1 al componente
horizontal del CURSOR 2.

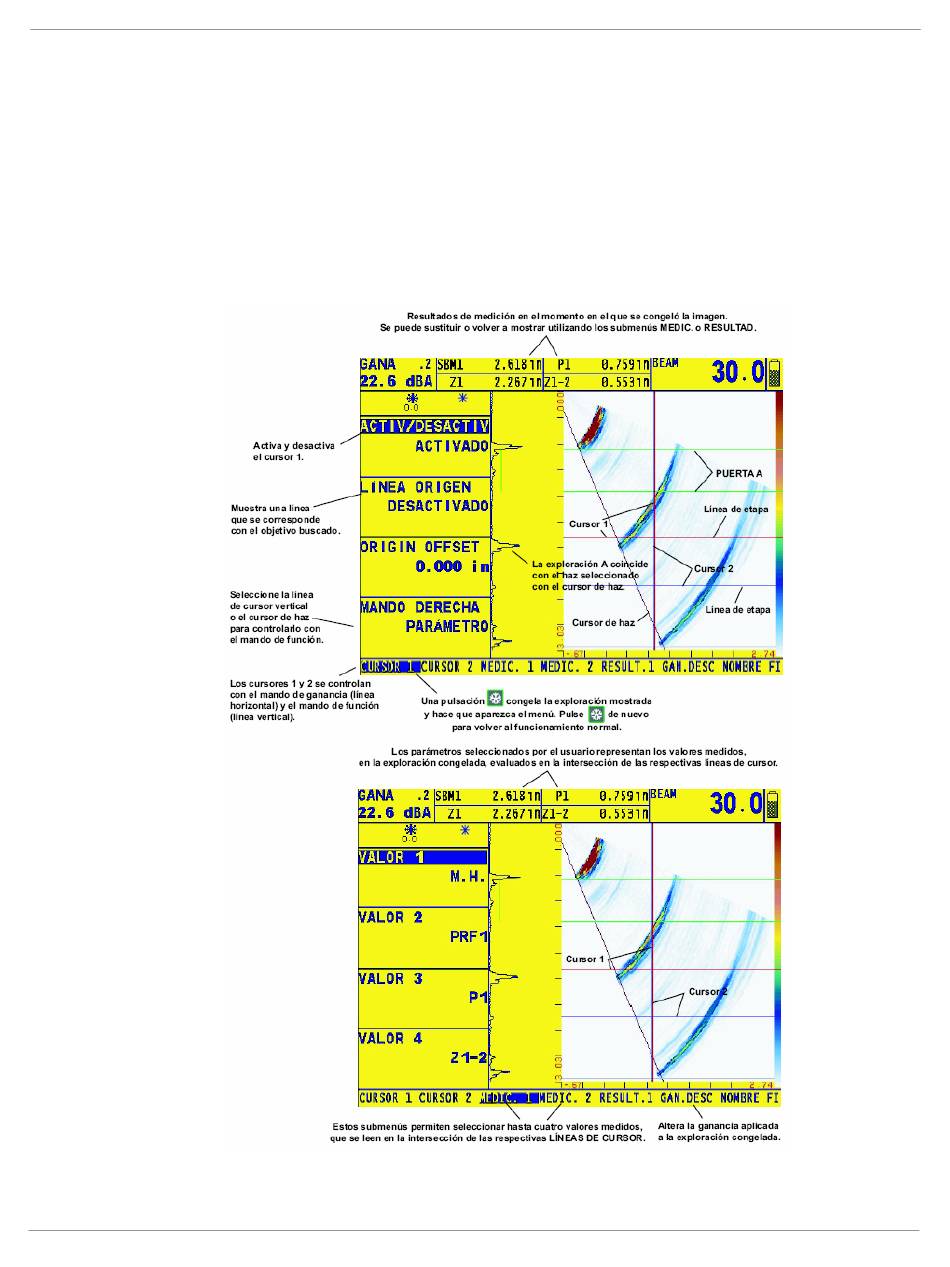

Figura 3-5 Estos barridos A y sectorial son evaluados en el Modo Congelado
Departamento Técnico – Llog, s.a. de c.v.
Manual de Operación Phasor XS
Página 55
