Resumen de contenidos para Leica DISTO X3

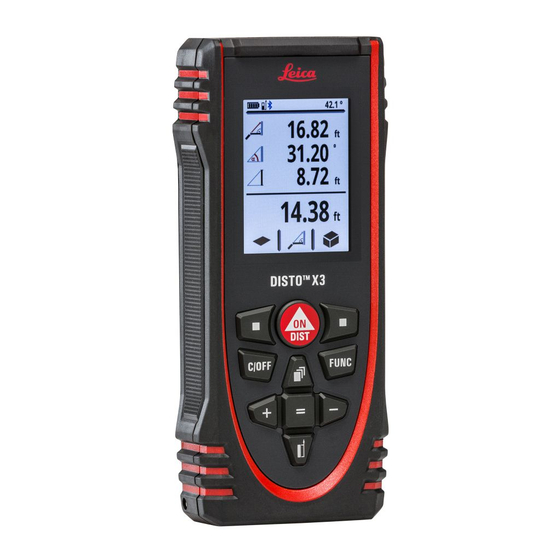

- Página 1 Leica DISTO The original laser distance meter...
-
Página 2: Tabla De Contenido
Descripción general Datos técnicos Configuración del instrumento Bluetooth Operaciones Códigos de mensaje Cuidado Garantía Instrucciones de seguridad Leica DISTO™ X3... -
Página 3: Descripción General
De s c r i p c i ó n g e n e r a l Componentes Pantalla de medición básica 5 Añadir/ Navegar a la izquierda El Leica DISTO™ es un distanciómetro láser que 6 Enter/ Igual funciona con un láser de clase 2. Vea el capítulo Datos técnicos para consultar el ámbito de uso. -
Página 4: Pantalla De Selección
El dispositivo está midiendo El offset está activado y suma/resta el valor definido de la distancia medida El dispositivo está nivelado El dispositivo no está nivelado 1 Función/ Ajustes 2 Ajustes 3 Función de ayuda 4 Indicador de página Leica DISTO™ X3... -
Página 5: Datos Técnicos
Tolerancia de medición de inclinación respecto a la carcasa **** ± 0,2° Rango de medición de inclinación **** 360° Rango de medición con Leica DST 360 horizontal ***** 360° Rango de medición con Leica DST 360 vertical ***** -64° a >90°... - Página 6 Pitido sí Display en color iluminado sí Bluethooth® Smart sí Favoritos personalizados sí Temporizador sí Función punto a punto / distancia sí ****** Área Smart sí ****** ****** En combinación con el adaptador Leica DST 360 Leica DISTO™ X3...
-
Página 7: Configuración Del Instrumento
Los símbolos utilizados tienen los siguientes significados: ADVERTENCIA Indica una situación de riesgo poten- cial o de uso inadecuado que, en caso de no evitarse, puede ocasionar lesio- nes graves o incluso la muerte. Leica DISTO™ X3... -
Página 8: Insertar Pilas
Configuración del instrumento Insertar pilas Para asegurar un uso fiable, recomendamos utilizar pilas alcalinas de alta calidad. Cam- biar las pilas cuando el símbolo de batería esté intermitente. Encender/apagar El dispositivo se apaga. Leica DISTO™ X3... -
Página 9: Códigos De Mensaje
Deshace la última acción. Sale de la función actual, va al modo de funcionamiento por defecto. Códigos de mensaje Si aparece el mensaje "i" con un número, observe las ins- trucciones de la sección Códi- gos de mensaje Ejemplo: Leica DISTO™ X3... -
Página 10: Pieza Final Multifuncional
Ajuste de la referencia de medición d) La distancia se mide desde un Si el dispositivo está apagado, la adaptador Leica DISTO FTA 360 referencia vuelve al ajuste están- dar (parte posterior del dis- positivo). a) La distancia se mide desde la parte posterior del dispositivo (ajuste están-... -
Página 11: Bluetooth
Ajustes de Bluetooth® Iluminación Favoritos Bloqueo de teclado Calibración de inclinación Información / Número de serie Offset Restablecimiento ** La actualización de firmware puede ser nece- saria a través de la aplicación Leica DISTO™ Plan para obtener esta función Leica DISTO™ X3... -
Página 12: Unidades De Inclinación
Bluetooth Unidades de inclinación Conmutación entre las siguientes uni- dades: 360,0° 0,00 % Confirmar ajuste. Salir de ajustes. Leica DISTO™ X3... -
Página 13: Unidades De Distancia
0 in 1/8 * 0.0 mm 0 in 1/4 * 0'00" 1/32 0.00 ft 0'00" 1/16 * 0.000 in 0'00" 1/8 * 0'00" 1/4 * * Disponible en dispositivos adquiridos en EE.UU. y Canadá Confirmar ajuste. Salir de ajustes. Leica DISTO™ X3... - Página 14 Bluetooth Pantalla giratoria ON/OFF * La actualización de firmware puede ser necesaria a través de la aplicación Leica DISTO™ Plan para obtener esta función Para encender, repetir pro- Salir de ajustes. cedimiento. Leica DISTO™ X3...
-
Página 15: Encender/Apagar Pitido
Bluetooth Encender/apagar pitido Para encender, repetir pro- Salir de ajustes. cedimiento. Leica DISTO™ X3... -
Página 16: Bluetooth® On/Off
El Bluetooth® está encendido y el icono negro de Bluetooth® aparece en la barra de estado. Cuando la conexión se esta- blece, el color del icono cambia a azul. Para encender, repetir pro- Salir de ajustes. cedimiento. Leica DISTO™ X3... -
Página 17: Ajustes De Bluetooth
Si el dispositivo está conectado, los favoritos desaparecen y apa- recen dos teclas de función: Confirmar ajuste. Seleccionar el tipo de punto decimal Confirmar ajuste. Seleccionar si la unidad se ha trans- para el valor transmitido. mitido o no. Leica DISTO™ X3... - Página 18 Bluetooth Confirmar ajuste. Seleccionar finalización de la trans- Confirmar ajuste. Seleccionar si la unidad se ha trans- misión. mitido automática o manualmente. Confirmar ajuste. Salir de ajustes. Leica DISTO™ X3...
-
Página 19: Iluminación
Bluetooth Iluminación Seleccionar brillo. Confirmar ajuste. Salir de ajustes. Para ahorrar energía, reducir el brillo en caso de que no sea necesario. Leica DISTO™ X3... -
Página 20: Favoritos Personalizados
Acceso directo: pulsar durante 2 seg una tecla de selección en el modo de medi- ción. Seleccione su función favo- rita y pulse de nuevo brevemente en la tecla de selec- ción correspondiente. Salir de ajustes. Leica DISTO™ X3... -
Página 21: Desactivar/Activar Candado
Bluetooth Desactivar/activar candado Para desactivar, repetir pro- Salir de ajustes. cedimiento. El candado está activo si el dispositivo está apagado. Leica DISTO™ X3... -
Página 22: Calibración Del Sensor De Inclinación (Calibración De Inclinación)
Calibración del sensor de inclinación (calibración de inclinación) Colocar el dispositivo sobre una superficie absolutamente plana. Girar el dispositivo horizontalmente Colocar el dispositivo sobre una 180° y colóquelo de nuevo sobre una superficie absolutamente plana. superficie absolutamente plana. Leica DISTO™ X3... - Página 23 Bluetooth Girar el dispositivo horizontalmente Después de 2 seg el dispositivo 180° y colóquelo de nuevo sobre una vuelve al modo básico. superficie absolutamente plana. Leica DISTO™ X3...
-
Página 24: Información
Bluetooth Información Salir de la pantalla de información. Salir de ajustes. Leica DISTO™ X3... - Página 25 Un offset suma un valor espe- cificado automáticamente a todas las mediciones o lo resta de las mismas. Esta función per- mite tener en cuenta las tole- rancias. Se visualiza el icono de offset. Aprobar valor. Salir de ajustes. Leica DISTO™ X3...
-
Página 26: Restablecimiento
Bluetooth Restablecimiento Restablecimiento devuelve el instrumento a los ajustes de fábrica. Se perderán todos los ajustes personalizados y las memorias. Segunda confirmación con teclas de selección: a) Rechazar b) Confirmar Leica DISTO™ X3... -
Página 27: Operaciones
Medición inteligente de super- ficies*/** Memoria * Activada cuando está conectado al adaptador Leica DST 360 ** La actualización de firmware puede ser nece- saria a través de la aplicación Leica DISTO™ Plan para obtener esta función Leica DISTO™ X3... -
Página 28: Medición De Distancia Simple
Superficies de objetivo: pueden producirse errores de medición al medir líquidos sin color, cristal, espuma de estireno o super- ficies permeables o al apuntar a superficies de brillo intenso. El tiempo de medición aumenta contra superficies oscuras. Leica DISTO™ X3... -
Página 29: Medición Permanente / Mínima-Máxima
Se utiliza para medir diagonales espa- Se visualizan la distancia medida ciales (valores máximos) o distancia mínima y máxima (mín, máx) El último horizontal (valores mínimos) valor medido se visualiza en la línea principal. Detiene la medición permanente /mí- nimo-máximo. Leica DISTO™ X3... - Página 30 Sumar / Restar La siguiente medición se añade a la Este proceso puede repetirse anterior o se resta de la anterior. cuantas veces sea necesario. El mismo proceso puede utilizarse para la suma o resta de áreas y volúmenes. Leica DISTO™ X3...
- Página 31 Apuntar el láser al segundo objetivo. a) Primera distancia pared. b) Segunda distancia Use la tecla de navegación c) Perímetro abajo para aplicar valores en la d) Área línea principal para enviar a tra- vés de Bluetooth® Smart. Leica DISTO™ X3...
- Página 32 Operaciones Volumen El volumen se calcula con base en el Apuntar el láser al primer objetivo. término matemático multiplicando 3 distancias Apuntar el láser al segundo objetivo. Apuntar el láser al tercer objetivo. Leica DISTO™ X3...
- Página 33 Bluetooth® Smart. a) Primera distancia a) Área de techo/suelo b) Segunda distancia b) Áreas de pared c) Tercera distancia c) Perímetro d) Volumen Leica DISTO™ X3...
-
Página 34: Ángulo De Sala
El ángulo se calcula a partir de la Apuntar el láser al primer objetivo. regla coseno con 3 longitudes late- rales conocidas de un triángulo. Apuntar el láser al segundo objetivo. Apuntar el láser al tercer objetivo. Leica DISTO™ X3... - Página 35 Bluetooth® Smart. a) Primera distancia a) Perímetro b) Segunda distancia b) Área triangular c) Tercera distancia d) Ángulo entre primera y segunda medición Leica DISTO™ X3...
-
Página 36: Modo Horizontal Inteligente
360° y una inclinación transversal de coseno con 1 longitud conocida y 1 ±10°) ángulo conocido. Use la tecla de navegación abajo para aplicar valores en la línea principal para enviar a tra- vés de Bluetooth® Smart. Leica DISTO™ X3... - Página 37 Operaciones Nivel Inclinaciones de displays de 360°. Pitidos del instrumento a 0° y 90°. Ideal para ajustes hori- zontales o verticales. Leica DISTO™ X3...
-
Página 38: Pitágoras (3 Puntos)
Pitágoras (3 puntos) La distancia se calcula a partir del teo- Apuntar el láser al primer objetivo. rema de Pitágoras con 3 longitudes conocidas de 2 triángulos rec- tangulares. Apuntar al segundo objetivo. Apuntar el láser al tercer objetivo. Leica DISTO™ X3... - Página 39 Recomendamos la utilización de pitágoras solo para medición horizontal indirecta. Para la medición de altura (vertical) es más preciso usar una función con la medición de inclinación. Use la tecla de navegación abajo para aplicar valores en la Leica DISTO™ X3...
- Página 40 Operaciones Replanteo Pueden introducirse dos dis- tancias diferentes (a y b) para marcar las longitudes medidas definidas. Seleccionar dígito. Ajustar dígito. Aprobar valor "a". Ajustar valor "b". Leica DISTO™ X3...
- Página 41 La función puede detenerse pul- sando el botón CLEAR/OFF. Al acercarse a un punto de replanteo inferior a 18 mm, el valor del punto de replanteo se congela y las flechas laterales cambian su color a rojo para el marcado. Leica DISTO™ X3...
-
Página 42: Temporizador
Operaciones Temporizador Seleccionar tiempo de activación. Confirmar ajuste. La auto activación se inicia si se pulsa la tecla Encender/Medir. Leica DISTO™ X3... - Página 43 Operaciones Medición punto a punto* * La función está activada cuando está conectado al adaptador Leica DST 360. Apuntar el láser al primer objetivo. La distancia de medición de refe- rencia se calcula a partir de 2 coor- denadas conocidas con valor x, y, z.
- Página 44 Operaciones Si se selecciona la medición per- manente para el segundo punto de objetivo, se muestra la dis- tancia real de medición de refe- rencia. Leica DISTO™ X3...
- Página 45 2 coordenadas conocidas * Función activada cuando está conectado al adap- con valor x, y, z. tador Leica DST 360. Para la nivelación, el dispositivo tiene Girar el dispositivo en la dirección de que estar en un rango de inclinación las agujas del reloj 90°.
- Página 46 Bluetooth® Smart. Si se selecciona la medición per- manente para el segundo punto de objetivo, se muestra la distancia real de medición de referencia. Leica DISTO™ X3...
- Página 47 Operaciones Medición inteligente de superficies* * La función está activada cuando está conectado al adaptador Leica DST 360. La actualización de fir- mware puede ser necesaria a través de la apli- cación Leica DISTO™ Plan para obtener esta función Apuntar el láser al primer objetivo.
- Página 48 Vaya al modo de medición Usar la tecla de navegación abajo Use las teclas de navegación Izquier- b) Borrar memoria para mostrar más resultados deta- da/Derecha para cambiar entre las llados de la medición específica. mediciones. Leica DISTO™ X3...
- Página 49 «Autoen- ciales de internet. Para consultar más vío». Para transferir un resultado, detalles, vea nuestra página de inicio. pulse la siguiente tecla de función: Leica DISTO™ X3...
-
Página 50: Códigos De Mensaje
Realice de nuevo la nivelación. La medición es parcialmente posible con una nivelación no válida, pero afectará a la precisión. Error con el adaptador Leica DST 360 Repetir medición. * Si se visualizan otros códigos de mensaje frecuentemente incluso cuando el instrumento se ha desconectado y conectado de nuevo, rogamos contacte con su distribuidor. -
Página 51: Cuidado
Cuidado Cu i d a d o Limpie el instrumento con un paño suave y húmedo. No introduzca nunca el instrumento en agua. No utilice nunca agentes o disolventes de limpieza agresivos. Leica DISTO™ X3... -
Página 52: Garantía
Garantía Ga r a n t í a Garantía Limitada Internacional El Leica DISTO™ dispone de una garantía de dos años de Leica Geosystems AG. Para obtener un año de garantía adicional, debe registrarse el pro- ducto en nuestro sitio web en http://myworld.leica-... -
Página 53: Instrucciones De Seguridad
CUIDADO Indica una situación de peligro potencial o un empleo no conforme que pueden ocasionar daños personales leves y/o considerables daños materiales, económicos y medioambientales. Leica DISTO™ X3... -
Página 54: Empleo Correcto
CUIDADO de máquinas en marcha, de elementos de las máquinas y de instalaciones des- Utilice únicamente los cargadores recomendados protegidas por el fabricante para cargar las baterías. Apuntar directamente al sol Leica DISTO™ X3... -
Página 55: Límites De Utilización
áreas per- original: manentemente habitadas. No debe Las pilas vacías no deben eliminarse con la basura Leica Geosystems AG emplearse en entornos con peligro de explo- doméstica. Cuide el medio ambiente y llévelas a Heinrich-Wild-Strasse sión ni en entornos hostiles. -
Página 56: Compatibilidad Electromagnética
Aumentar la separación entre el equipo y el receptor. Conectar el equipo a una toma de corriente en un circuito diferente de aquel al que está conectado el receptor. Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda. Leica DISTO™ X3... -
Página 57: Cumplimiento De La Ley De Radio Japonesa
20 cm). No utilizar el producto en aviones. No utilizar el producto cerca de su cuerpo durante períodos prolongados. Leica DISTO™ X3... -
Página 58: Clasificación Láser
Mirar directamente al rayo láser puede ser peli- groso para los ojos. No deslumbrar a otra per- sonas. Preste especial atención a la dirección del rayo láser cuando opere remotamente el pro- ducto a través de una aplicación o un software. Leica DISTO™ X3... -
Página 59: Señalización
Instrucciones de seguridad Señalización Sujeto a cambio (dibujos, descripciones y datos técnicos) sin previo aviso. Leica DISTO™ X3...
