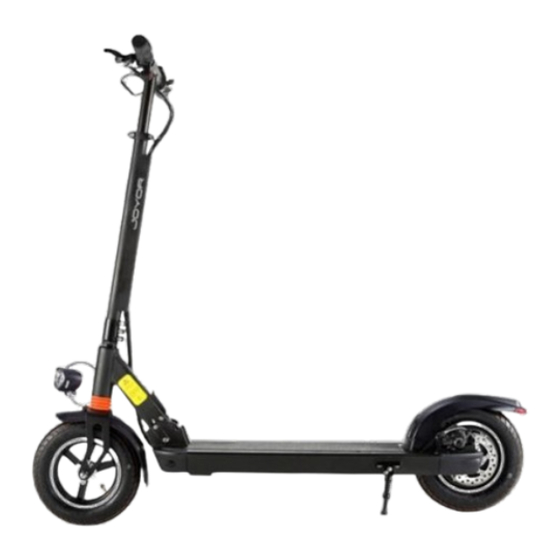

Joyor A/F Serie Guia Del Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Joyor A/F, X, Y
USER MANUAL
GUÍA DEL USUARIO
MODE D'EMPLOI

Publicidad

Tabla de contenido
loading

Manuales relacionados para Joyor A/F Serie

Resumen de contenidos para Joyor A/F Serie

  • Página 1 Joyor A/F, X, Y USER MANUAL GUÍA DEL USUARIO MODE D’EMPLOI...

  • Página 2: Tabla De Contenido

    Joyor User Manual CONTENTS 1 The Main Parts & Technical Specifications 1.1 The Main Parts Series A/F 1.2 Technical Specifications Series A/F 1.3 The Main Parts Series X 1.4 Technical Specifications Series X 1.5 The Main Parts Series Y 1.6 Technical Specifications Series Y 2.

  • Página 3: The Main Parts & Technical Specifications

    Joyor User Manual 1 THE MAIN PARTS & TECHNICAL SPECIFICATIONS The Main Parts Series A/F 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Front suspension 6) Front light 7) Front mudguard...

  • Página 4: Technical Specifications Series A/F

    Joyor User Manual Technical Specifications Series A/F Model Motor Power 250W 350W 350W 500W Motor Type DC brushless motor Maximum Load 120kg Material Aluminum alloy Speed 25km/h 35km/h Dimensions When 980x540x1140mm Unfolded Dimensions When 880x180x360mm Folded Weight 11.5kg 13kg 15.5kg...
  • Página 5 Joyor User Manual 1.1 The Main Parts Series X 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Front suspension 6) Front light 7) Front mudguard 8) Folding system 9) Rear light...
  • Página 6 Joyor User Manual 1.2 Especificaciones técnicas serie X Model Motor Power 400W 500W Motor Type DC brushless motor Maximum Load 120kg Material Magnesium alloy Speed 35km/h Dimensions When 1150x540x1180mm Unfolded Dimensions When 1060x190x380mm Folded Weight 13kg 15kg Distance Range 30-35km...

  • Página 7: The Main Parts Series

    Joyor User Manual 1.3 The Main Parts Series Y 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Double front suspension 6) Front light 7) Front mudguard 8) Folding system 9) Rear light...

  • Página 8: Technical Specifications Series Y

    Joyor User Manual 1.4 Technical Specifications Series Y Model Motor Power 500W Motor Type DC brushless motor Maximum Load 120kg Material Aluminum alloy Speed 35km/h Dimensions When 1200x570x1190mm Unfolded Dimensions When 1150x210x430mm Folded Weight 20.5kg 23kg Distance Range 40-50km 90-100km...

  • Página 9: Important Safety Instructions

    Joyor User Manual 2 IMPORTANT SAFETY INSTRUCTIONS • Joyor electric scooter is a personal transport vehicle and it is designed for one person use only. Please do not carry a passenger on this electric scooter. • Joyor electric scooter is designed for adult use only. Persons under the age of 16 should not use this vehicle.

  • Página 10: Operational Instructions

    Joyor User Manual 3 OPERATIONAL INSTRUCTIONS 3.1 Folding/Unfolding...

  • Página 11: Display

    Joyor User Manual 3.2 Display 1) On/Off Switch 2) Gear switch 3) Acceleration handle 4) Gear indicator 5) Speed indicator 6) Multi-indication area/mileage indicator 7) Battery charge level indicator 8) USB charging port Model: 882 Working Voltage: DC24V/36Vcompatible, 36V/48Vcompatible Communication protocol: UART Wire Connections 1.
  • Página 12 Joyor User Manual The Buttons • Long press the ON/OFF button to turn on the display, short press the ON/OFF to switch between ODO, TRIP, V, A, E, TM in the multi-indicator • Long press the ON/OFF to turn off the display •...
  • Página 13 Start mode selection For safety purposes all Joyor models except Mbike model are set by default to non-zero start mode which means the motor will not get started until you start kick the scooter first so that the speed is above zero:...
  • Página 14 Joyor User Manual USB Charging Indicator The display is equipped with a USB port for you to be able to charge your electronic devices. When the device is connected, the USB indicator is lit. In cae of problem the indicator starts to flash, and a safety mode will be automatically activated.

  • Página 15: Riding Operations Instructions

    • For safety purposes, Joyor electric scooter has a safe start design which means the motor can start only when the speed of the vehicle is above 0. It prevents motor start when the acceleration handle is pressed by mistake. To start the riding operations, put one foot on the standing board and the other foot on the ground and kick scoot it like a classic kick scooter.

  • Página 16: Maintenance

    Joyor User Manual 4 MAINTENANCE 4.1 Tires • Joyor electric scooter uses rubber elastic tires. When the tires are worn out or have a puncture, they need to be replaced timely. • Contact the official distributor to replace the original tires.

  • Página 17: Warranty Policy

    • This limited warranty covers any defects in material or workmanship in the new Joyor devices accompanied by this limited warranty statement for a period of 24 months after the first retail purchase for the non-electric parts and for the electric scooter and for a period of 12 months for the battery, under normal installation, use, service and maintenance •...

  • Página 18: Warranty Application Process

    Joyor User Manual 5.3 Warranty Application Process • Joyor will not provide any warranty coverage unless your claim it in compliance with all terms of this limited warranty statement and you follow the proper return procedure. • To request warranty service, you may contact us or contact an authorized Joyor distributor.

  • Página 19: Contact Us

    Joyor User Manual 6 CONTACT US Joyor E-Moving S.L. Address Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, Spain Email info@joyorscooter.com Technical Support Please contact the official Joyor distributor where you purchased your electric scooter Website https://www.joyorscooter.com...
  • Página 20 Joyor Guía del Usuario CONTENIDO 1. Piezas principales y especificaciones técnicas 1.1 Piezas principales serie A/F 1.2 Especificaciones técnicas serie A/F 1.3 Piezas principales serie X 1.4 Especificaciones técnicas serie X 1.5 Piezas principales serie Y 1.6 Especificaciones técnicas serie Y 2.

  • Página 21: Piezas Principales Y Especificaciones Técnicas

    Joyor Guía del Usuario 1. PIEZAS PRINCIPALES Y LAS ESPECIFICACIONES TÉCNICAS 1.1 Piezas principales serie A/F pantalla LCD bloqueo de palanca para el ajuste de la altura del manillar manga plegable del manillar cable de freno suspensión delantera luz delantera...

  • Página 22: Especificaciones Técnicas Serie A/F

    Joyor Guía del Usuario Especificaciones técnicas serie A/F Modelo Potencia del motor 250W 350W 350W 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de aluminio Velocidad 25km/h 35km/h Dimensión desplegado 980x540x1140mm Dimensión plegado 880x180x360mm Peso 11.5kg...

  • Página 23: Piezas Principales Serie

    Joyor Guía del Usuario Las piezas principales serie X pantalla LCD bloqueo de palanca para el ajuste de la altura del manillar manga plegable del manillar cable de freno suspensión delantera luz delantera guarda barro delantero sistema de plegado luz trasera...

  • Página 24: Especificaciones Técnicas Serie

    Joyor Guía del Usuario Especificaciones técnicas serie X Modelo Potencia del motor 400W 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de magnesio Velocidad 35km/h Dimensión desplegado 1150x540x1180mm Dimensión plegado 1060x190x380mm Peso 13kg 15kg Autonomía...

  • Página 25: Piezas Principales Serie Y

    Joyor Guía del Usuario Las piezas principales serie Y 1) pantalla LCD 2) bloqueo de palanca para el ajuste de la altura del manillar 3) manga plegable del manillar 4) cable de freno 5) doble suspensión delantera 6) luz delantera...

  • Página 26: Especificaciones Técnicas Serie Y

    Joyor Guía del Usuario Especificaciones técnicas serie Y Modelo Potencia del motor 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de aluminio Velocidad 35km/h Dimensión desplegado 1200x570x1190mm Dimensión plegado 1150x210x430mm Peso 20.5kg 20.5kg Autonomía...

  • Página 27: Instrucciones De Seguridad

    Joyor Guía del Usuario INSTRUCCIONES DE SEGURIDAD • El patinete eléctrico Joyor es un vehículo de transporte personal y está diseñado solo para una persona. Por favor, no transportar a un pasajero en este patinete eléctrico. • El patinete eléctrico Joyor está diseñado solo para adultos. Las personas menores de 16 años no pueden usar este vehículo.

  • Página 28: Instrucciones De Operación

    Joyor Guía del Usuario 3 INSTRUCCIONES DE OPERACIÓN 3.1 Plegar/desplegar...

  • Página 29: Pantalla

    Joyor Guía del Usuario 3.2 Pantalla 1) interruptor 2) interruptor de velocidad 3) gatillo de aceleración 4) indicador del nivel de la velocidad 5) indicador de la velocidad 6) indicador multifunción 7) indicador del nivel de carga de la batería 8) Puerto de carga USB para sus dispositivos electrónicos...
  • Página 30 Joyor Guía del Usuario Los botones: • Presione prolongadamente el botón ON / OFF para encender la pantalla, presione brevemente ON / OFF para cambiar entre ODO, TRIP, V, A, E, TM en el indicador multifunción • Mantenga presionado el botón ON / OFF para apagar la pantalla •...
  • Página 31 Joyor Guía del Usuario Indicador del nivel de la velocidad Presione brevemente la tecla MODE, cambie el nivel de velocidad, 1 es el nivel mas lenta, 3 es el nivel más rápido Nivel 0 significa que el patinete no va.

  • Página 32: Instrucciones De Operaciones De Montaje

    • Por razones de seguridad, el patinete eléctrico Joyor tiene un diseño de arranque seguro que significa que el motor puede arrancar solo cuando la velocidad del vehículo es superior a 0. Esta función impide el arranque del motor cuando se presiona el mango de aceleración por error.

  • Página 33: Frenado

    • El patinete eléctrico Joyor está equipado con una batería de polímero de litio. La vida útil promedio de la batería es de 1000 ciclos. Bajo uso y mantenimiento normales, la vida útil de la batería generalmente puede alcanzar más de 1000 ciclos.

  • Página 34: Cargador

    5.1 Alcance de la garantía Esta garantía limitada cubre cualquier defecto de material o mano de obra en los nuevos dispositivos Joyor acompañados por esta declaración de garantía limitada por un período de 24 meses después de la primera compra al por menor para las partes no eléctricas y para el patinete eléctrico y por un período de 12 meses para la batería, bajo instalación normal, uso, servicio y...

  • Página 35: Limitaciones De La Garantía

    Joyor no cubre el costo del envío internacional de la garantía en ningún momento. 5.3 Proceso de solicitud de garantía • Joyor no proporcionará ninguna cobertura de garantía a menos que su reclamo cumpla con todos los términos de esta declaración de garantía limitada y siga el procedimiento de devolución adecuado. •...
  • Página 36 6 CONTÁCTENOS Joyor E-Moving S.L. Dirección Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, España Correo electrónico info@joyorscooter.com Soporte técnico Por favor, ponerse en contacto con el distribuidor oficial Joyor donde compró su patinete eléctrico Sitio Web https://www.joyorscooter.com...
  • Página 37 Joyor Mode d'emploi CONTENU 1 Pièces principales et spécifications techniques 1.1 Pièces principales - Serie A/F 1.2 Spécifications techniques - Série A/F 1.3 Pièces principales - Serie X 1.4 Spécifications techniques - Série X 1.5 Pièces principales - Série Y 1.6 Spécifications techniques - Série Y...

  • Página 38: Pièces Principales Et Spécifications Techniques

    Joyor Mode d'emploi 1 PIÈCES PRINCIPALES ET SPÉCIFICATIONS TECHNIQUES 1.1 Pièces principales - Serie A/F ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran suspension avant LED avant garde boue avant système de pliage...

  • Página 39: Spécifications Techniques - Série A/F

    Joyor Mode d'emploi 1.2 Spécifications techniques - Série A/F Modèle Puissance moteur 250W 350W 350W 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage d’aluminium Vitesse 25km/h 35km/h Dimensions dépliée 980x540x1140mm Dimensions pliée 880x180x360mm Poids 11.5kg...
  • Página 40 Joyor Mode d'emploi Las piezas principales serie X ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran suspension avant LED avant garde boue avant système de pliage LED arrière...
  • Página 41 Joyor Mode d'emploi Especificaciones técnicas serie X Modèle Puissance moteur 400W 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage de magnésium Vitesse 35km/h Dimensions dépliée 1150x540x1180mm Dimensions pliée 1060x190x380mm Poids 13kg 15kg Autonomie 30-35km...
  • Página 42 Joyor Mode d'emploi 1.5 Las piezas principales serie Y ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran doublé suspension avant LED avant garde boue avant système de pliage LED arrière...
  • Página 43 Joyor Mode d'emploi Especificaciones técnicas serie Y Modèle Puissance moteur 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage d’aluminium Vitesse 35km/h Dimensions dépliée 1200x570x1190mm Dimensions pliée 1150x210x430mm Poids 20.5kg 20.5kg Autonomie 40-50km 40-50km Frein Frein à...

  • Página 44: Consignes De Sécurité Importantes

    • Ne conduisez pas la trottinette électrique Joyor sur des surfaces glissantes (par exemple, s’il y a de l'huile ou de la glace ). • N'utilisez pas la trottinette électrique Joyor dans des conditions météorologiques avec une température inférieure à -5°C.

  • Página 45: Pliage Et Dépliage

    Joyor Mode d'emploi 3 INSTRUCTIONS D'UTILISATION 3.1 Pliage et dépliage...

  • Página 46: Ecran

    Joyor Mode d'emploi Ecran 1) Interrupteur On/Off 2) Passage de rapport de vitesse 3) Gachette d'accélération 4) Indicateur de niveau de vitesse 5) Compteur de vitesse 6) Indicateur multi-fonction 7) Indicateur de charge de la batterie 8) Port de chargement USB Les boutons: •...
  • Página 47 Joyor Mode d'emploi Indicateur de vitesse, puissance, voltage, intensité, kilométrage, durée et code d'erreur; contrôle lumières; régulateur de vitesse; passage de rapport; contrôle de puissance. Protocole de communication: UART Indicateur multi-fonction Kilométrage total ODO, kilométrage simple, TRIP, tension en temps réel V, courant de fonctionnement A (indisponible), durée de...
  • Página 48 Joyor Mode d'emploi Le capteur de vitesse est situé au niveau du moteur, l'information est traitée par le controller puis elle est affichée à l'écran. La vitesse affichée dépend du diamètre de la roue. Passage de rapport Appuyez brièvement sur la touche MODE, modifiez le niveau de vitesse, 1 correspond au niveau le plus lent, 3 est le niveau le plus rapide.
  • Página 49 Joyor Mode d'emploi Configuration des paramètres Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramètres. Appuyez brièvement sur le bouton ON / OFF pour changer les paramètres. Appuyez brièvement sur M pour modifier les paramètres. Appuyez simultanément sur les touches M et ON / OFF et maintenez-les enfoncées pour enregistrer et quitter.

  • Página 50: Instructions De Conduite

    • Pour des raisons de sécurité, la trottinette électrique Joyor est équipée d’un dispositif « Safe start » afin d’assurer un démarrage en toute sécurité, ce qui signifie que le moteur ne peut démarrer que lorsque la vitesse du véhicule est supérieure à...

  • Página 51: Maintenance

    4 MAINTENANCE 4.1 Pneus • La trottinette électrique Joyor utilise des pneus élastiques en caoutchouc. Lorsque les pneus sont usés ou crevés, ils doivent être remplacés remplacés sans attendre. • Contactez le distributeur officiel afin de remplacer les pneus d'origine.

  • Página 52: Politique De Garantie

    5 POLITIQUE DE GARANTIE 5.1 Champ d'application de la garantie Cette garantie limitée couvre tout défaut de matériel ou de fabrication relatif aux équipements Joyor neufs accompagnés • de la présente garantie limitée pour une période de 24 mois à la suite du premier achat au détail des pièces non électriques et de la trottinette, et pendant une période de 6 mois pour le batterie, dans des conditions normales...

  • Página 53: Limitations De Garantie

    5.3 Processus de demande de garantie • Joyor ne fournira aucune couverture de garantie à moins que votre réclamation soit conforme à toutes les conditions de cette déclaration de garantie limitée et que vous suiviez la procédure de retour appropriée.

  • Página 54: Nous Contacter

    Joyor Mode d'emploi 6 NOUS CONTACTER Joyor E-Moving S.L. Adresse Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, Espagne E-mail info@joyorscooter.com Support technique Veuillez contacter le revendeur officiel Joyor auprès duquel vous avez acheté votre trottinette électrique Site Internet https://www.joyorscooter.com...
