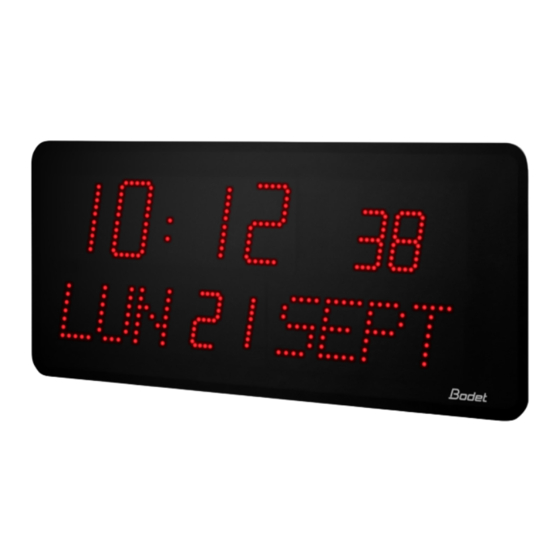

RELOJES DIGITALES de interior
Style 5 – Style 5 S
Style 7 – Style 7 D – Style 7 E
–Style 7S
Style 10 – Style 10 S - Style 10 D - Style 10 SD
NTP/Wi-fi
Instrucciones de instalación y puesta en marcha.
BODET Time & Sport
1 rue du Général de Gaulle
49340 TREMENTINES I Francia
Tel. servicio al cliente extranjero: +33 (0) 2 41 71 72 33
www.bodet-time.com
Asegúrese en la recepción del producto de que no ha sufrido daños durante el transporte atribuibles al transportista.
1

Publicidad

Tabla de contenido
loading

Manuales relacionados para Bodet Style 5

Resumen de contenidos para Bodet Style 5

  • Página 1 RELOJES DIGITALES de interior Style 5 – Style 5 S Style 7 – Style 7 D – Style 7 E –Style 7S Style 10 – Style 10 S - Style 10 D - Style 10 SD NTP/Wi-fi Instrucciones de instalación y puesta en marcha.

  • Página 2: Tabla De Contenido

    1.2 Limpieza 1.3 Requisitos previos 1.4 Seguridad - Instalación mecánica 2.1 Instalación en la pared para el Style 5-5S-7-7D-7E-7S 2.2 Instalación de pared para el Style 10-10S-10D-10SD - Ubicación de las teclas «S» y «+» - Configuración por defecto - Configuración básica 5.1 Ajuste de la hora, fecha y año para todas las versiones salvo el Style 7D-10D-10SD 8...

  • Página 3: I - Comprobaciones Iniciales

    Conserve este manual durante toda la vida útil del reloj para poder consultarlo cuando sea necesario. La información aquí contenida no está regida por ningún contrato. Bodet se reserva el derecho de efectuar modificaciones de carácter funcional, técnico, estético o de color en los aparatos sin previo aviso.

  • Página 4: Limpieza

    Nunca utilice alcohol, acetona u otros disolventes que puedan dañar el reloj. .3 Requisitos previos Para poner en funcionamiento los relojes, instale el software BODET Detect en un PC o la applicación BODET Detect Mobile para teléfonos Android, descarga gratuita disponible en www.bodet-time.com.

  • Página 5: Instalación Mecánica

    2.1 Instalación en la pared para el Style 5-5S-7-7D-7E-7S Las imágenes a continuación tienen validez para el reloj Style 5. No obstante, el proceso de instalación es idéntico al de los relojes Style 5S, 7, 7D y 7E. Consulte las características técnicas en la página 25 para ver las dimensiones de los relojes.

  • Página 6: Instalación De Pared Para El Style 10-10S-10D-10Sd

    2.2 Instalación en la pared para el Style 10-10S-10D-10SD Las siguientes imágenes de la instalación de pared tienen validez para el reloj Style 10. No obstante, el proceso de instalación es idéntico al del Style 10S. Consulte las características técnicas en la página 25 para ver las dimensiones de los relojes.

  • Página 7: Ubicación De Las Teclas «S» Y

    Abra el reloj para llegar al botón pulsador (consulte la instalación mecánica). Localización del botón pulsador en la tarjeta electrónica (ejemplo de un reloj Style 5): La configuración de fábrica completa es la siguiente: •...

  • Página 8: Configuración Básica

    - Configuración básica 5.1 Ajuste de la hora, fecha y año para todas las versiones salvo el Style 7D-10D-10SD Puede ajustar la hora, la fecha y el año pulsando «S» durante 3 segundos. Mantener pulsado durante 3 segundos Ajuste de la hora Ajuste de los minutos Ajuste del año Ajuste del mes...

  • Página 9: Ajuste Hora/Fecha/Año Para Style 7D

    5.3 Ajuste de la hora, fecha y año para el Style 7D Puede ajustar la hora, la fecha y el año pulsando «S» durante 3 segundos. Mantener pulsado durante 3 segundos Ajuste de la hora Ajuste de los minutos Ajuste del año Ajuste del mes Ajuste del día Fin del menú...

  • Página 10: Menú Configuración Style 7D

    5.4 Menú de configuración Style 7D Acceda al menú de configuración pulsando «S» (mantener pulsado) y después «+» durante 3 segundos. Mantener pulsado durante 3 segundos Selección del modo de visualización: 12 h o 24 h Selección del modo de ahorro de energía (Nor por defecto) Modo Eco: Selección de la hora...

  • Página 11: Ajuste Hora/Fecha/Año Para Style 10D-10Sd

    5.5 Ajuste de la hora, fecha y año para el Style 10D-10SD Puede ajustar la hora, la fecha y el año pulsando «S» durante 3 segundos. Las imágenes siguientes se refieren a un reloj Style 10SD. Sin embargo, el reglaje es idéntico a lo del reloj Style 10D porque los segundos no son configurables.

  • Página 12: Menú De Configuración Style 10D-10Sd

    5.6 Menú de configuración Style 10D-10SD Puede ajustar la hora, la fecha y el año pulsando «S» durante 3 segundos. Mantener pulsado durante 3 segundos Selección del modo de visualización: 12 h o 24 h Selección del modo de ahorro de energía (Nor por defecto) Modo Eco: Selección de la hora...

  • Página 13: Ajuste De La Luminosidad

    - Ajuste de la luminosidad El ajuste de la luminosidad puede efectuarse cuando el reloj Style está en modo de utilización normal, es decir, cuando no está en el menú de configuración ni en el menú de puesta en hora. Nivel de luminosidad por defecto: 3.

  • Página 14: Menú Técnico

    - Menú técnico Para entrar en el menú técnico, acceda al menú de configuración pulsando «S» (mantener pulsado) y después «+» durante unos 3 segundos. Posteriormente, tras haber soltado las dos teclas, vuelva a pulsar «S» y después «+» durante unos 7 segundos. 7.1 Menú...

  • Página 15: Menú Técnico Para Style 7D-7E

    7.2 Menú técnico Style 7D-7E Mantener pulsado durante 3 segundos Acceso al menú de configuración Mantener pulsado durante 7 segundos Versión de software Selección del modo de sincronización: NTP o NTP independiente Modo « nor » : - Si el reloj no está configurado se visualiza el mensaje « no Id ». - Si el reloj está...

  • Página 16: Menú Técnico Para Style 10D-10Sd

    7.3 Menú técnico Style 10D-10SD Mantener pulsado durante 3 segundos Acceso al menú de configuración Mantener pulsado durante 7 segundos Versión del software Selección del modo de sincronización: NTP o NTP independiente Modo « nor » : - Si el reloj no está configurado se visualiza el mensaje « no Id ». - Si el reloj está...

  • Página 17: Configuración De Los Relojes Wi-Fi

    Los relojes Wi-Fi se pueden configurar manualmente accediendo al servidor web de cada reloj o automáticamente utilizando Bodet Detect en un PC portátil o Bodet Detect Mobile para teléfonos inteligentes Android. Consulte los manuales Bodet Detect y Bodet Detect Mobile para la configuración automática.
  • Página 18 3- Haga clic en «Continuer...».(Google Chrome) 4- El siguiente mensaje le pide que introduzca y confirme una contraseña para proteger el reloj. Haga clic en «Save» para confirmar 5- En respuesta, el siguiente mensaje le pedirá que vuelva a conectar el PC al punto de acceso del reloj 6- Para conectar el PC al punto de acceso del reloj es necesario introducir la contraseña introducida en el paso 4.
  • Página 19 7- Si la conexión sale bien, vuelva a introducir la dirección IP del punto de acceso (192.168.100.1) en el navegador. El servidor web del reloj ya está accesible y la página de inicio se muestra en el PC. Nota: el reloj aún no está conectado a su red. 8- Para elegir la red, abrir la página «Wi-Fi Confi- guration»...

  • Página 20: Descripción Del Servidor Web De Los Relojes Wi-Fi

    - Descripción del servidor web embedido 9.1 Página Inicio La página de inicio del servidor web del reloj agrupa la información general de la siguiente manera: • Product: tipo de producto + SF (Cara única) o DF (Cara doble) + SUP (Supervisado). •...

  • Página 21: Página Configuracón Wi-Fi

    9.2 Página Configuración Wi-Fi Esta página se utiliza para la configuración Wi-Fi. Station mode Scan (por defecto) enumera todas las redes Wi-Fi: • Select : botón radio para elegir sla red Wi-Fi a la que se conectará el reloj. • SSID : lista de nombres de redes Wi-Fi detectados. •...
  • Página 22 Station mode « Add SSID » Este modo se puede utilizar para añadir redes ocultas, como las redes corporativas, que requieren un login para conectarse a ellas. 4 tipos de seguridad : - open - WEP - WPA/WPA2 PSK - WPA2-Enterprise Posibilidad de forzar la conexión marcando esta casilla.

  • Página 23: Página Configuración De Red

    La información mostrada se describe a continuación: • MAC Address: dirección MAC del reloj. Esta dirección es única para cada producto. Este número está indicado en la etiqueta en la parte posterior de los relojes Bodet. • Name: nombre que el usuario da al reloj.

  • Página 24: Página Configuración De La Hora Y Sincronización

    9.4 Página configuración de la hora y sincronización La página Time Configuration se divide en dos partes. La primera permite configura el huso horario y la segunda el modo de sincronización. La información mostrada se describe a continuación: • Time zone: en el menú desplegable se puede elegir el huso horario (la selección de la hora verano e invierno es automática en función de la zona horaria elegida).
  • Página 25 La dirección multicast de los clientes deberá ser idéntica a la enviada por el servidor. Por defecto, los productos Bodet emiten y reciben en la dirección multicast 239.192.54.1. Las direcciones multicast están comprendidas entre 224.0.0.0 y 239.255.255.255.

  • Página 26: Página Parámetros

    9.5 Página parámetros Esta página contiene información para configurar la visualización del reloj en la red. La información mostrada se describe a continuación: • Luminosity: permite ajustar la luminosidad del reloj entre 4 niveles de 1 (baja) a 4 (elevada). Por defecto la luminosidad está...

  • Página 27: Página Configuración De Las Alarmas

    9.6 Página configuración de las alarmas Esta página permite activar la supervisión del reloj, definir los datos que serán transmitidos y el servidor de destino. Es posible seleccionar los ajustes, como las alarmas, y configurarlos. La información mostrada se describe a continuación: •...
  • Página 28 • Authentication failure: este parámetro activa una alarma cuando el usuario efectúa un inicio de sesión erróneo en el servidor web del reloj. • Periodic Status: este parámetro comprueba que el producto esté siempre en buen estado de funcionamiento (en caso de que se «pierdan» las alarmas). Las comprobaciones pueden efectuarse en un ciclo horario.

  • Página 29: Sistema Y Protección

    7.6 Sistema y protección Esta página está dividida en 5 partes: Primera parte (Info): presentación de la versión del programa (software), la duración desde el encendido del reloj y la fecha de fabricación del producto (año/semana). Segunda parte (Security): el aviso indica que, una vez definida, es obligatorio utilizar la contraseña correcta para establecer la conexión con el servidor web.

  • Página 30: Características Técnicas

    • Conforme con la normativa: EN 60950, EN 55022 y EN 55024. Consumo maximo: Alimentación Todos los colores de LED Receptor Wi-Fi 100-240V AC Style 5-Style 5S Receptor Wi-Fi 100-240V AC 250-150 mA Style 7 - Style 7E - Style 7D - Style 7S Style 10 - Style 10S...
  • Página 31 Style 5 – Peso: 0,25 Kg 7° Ø 4.4 Style 5S – Peso: 0,37 Kg 7° Ø 4.4 Style 7 – Peso: 0,4 Kg 7° Ø 4.4 Style 7S – Peso: 0.6 kg 60.5 R 2.2 7° Ø 4.4 Style 7D & Style 7E –...
  • Página 32 Style 10 – Peso: 2,1 kg Style 10S – Peso: 2,8 Kg 213.5 213.5 R2.1 R2.1 Style 10D – Peso: 4 kg 213.5 R2.1 R2.1 Style 10SD – Peso:.4 kg R2.1 R2.1...

  • Página 33: Qué Debo Hacer Si

    - ¿Qué debo hacer si...? ...Comprobar. ¿Qué debo hacer si...? ...Comprobar que 1) Comprobar que el tipo de señal emitido por el reloj patrón es del mismo tipo que el del reloj. Sin sincronización después 2) El servidor NTP está en la misma red que el receptor (direccio- de la instalación nes IP, oculta de subred y pasarelas).

  • Página 34: Anexo

    - Anexo 13.1 Cambio de la hora en función del huso horario Desfase Invierno/verano Verano/invierno Fecha Hora Fecha Hora ZH_HAWAI No aplicable No aplicable 2º domingo domingo ZH_L_ANGELES 2:00 Local 2:00 Local de marzo de noviembre 2º domingo domingo ZH_COLORADO 2:00 Local 2:00 Local de marzo...
