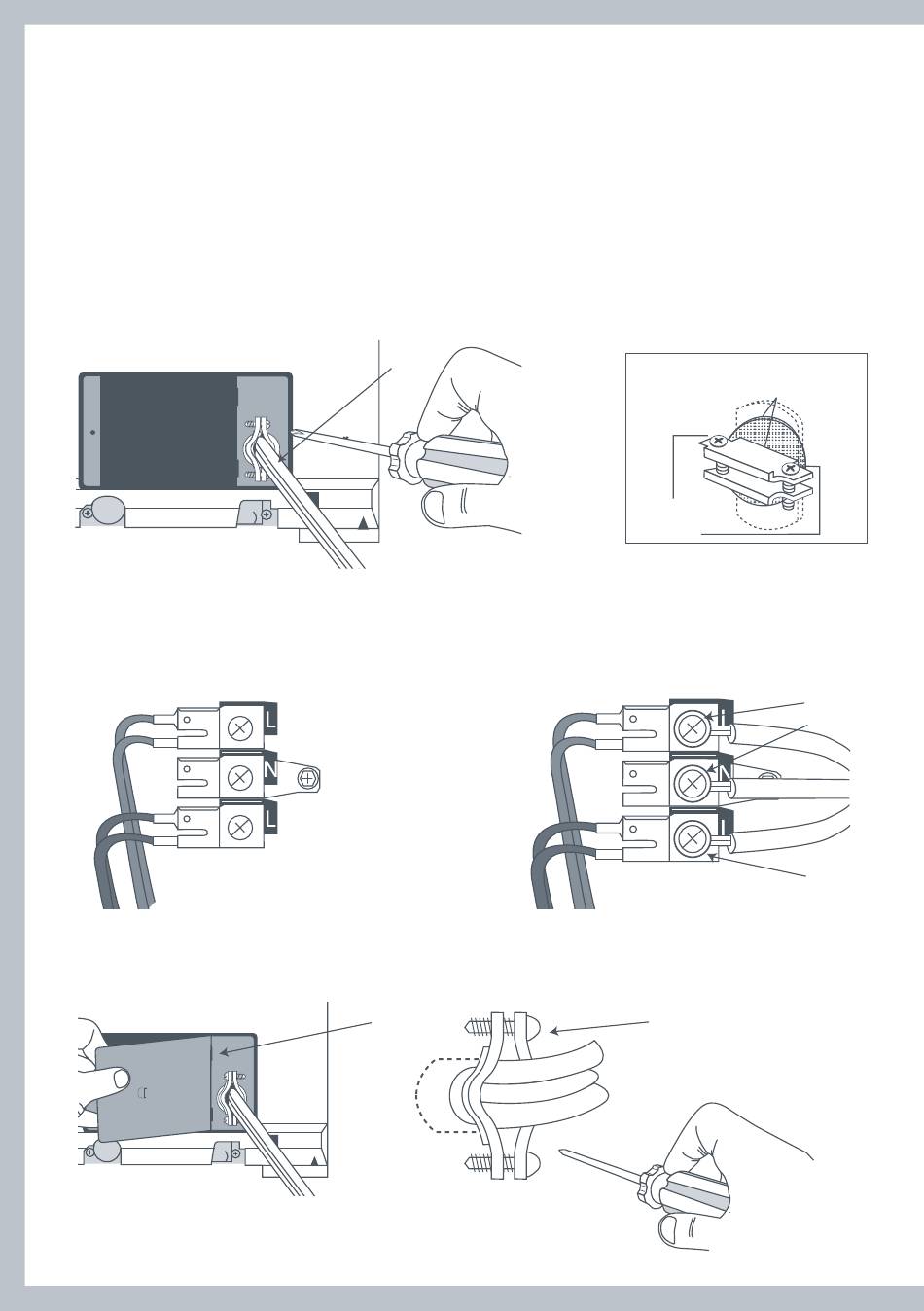

Conexiones de 3 alambres

Para utilizarse cuando las normas locales permiten la conexión a tierra a través de un alambre neutro.
Utilice un cable de suministro aprobado de 3 alambres o un cable de 3 alambres para cableado
directo, como se describe en la página 78.
Saque la placa protectora del bloque de conexión.
1
Inserte el cable de suministro con un protector UL a través del orificio que se suministra en el
2
gabinete cerca del bloque de conexión. No ajuste el tornillo protector hasta que haya completado
las conexiones de cableado.
Nota:
deberá utilizar un protector.
Afloje o extraiga el tornillo central del bloque de conexión. Conecte el alambre neutro (centro) del
3
cable de alimentación al tornillo central de la terminal del bloque de conexión. Apriete el tornillo.
Conecte los otros alambres a los tornillos superiores e inferiores del bloque de conexión marcados
4
con la letra L. Apriete los tornillos.
Vuelva a colocar la cubierta del bloque de conexión insertando primero las dos lengüetas en el
5
panel posterior de la secadora. Cierre firmemente la cubierta con el tornillo de ajuste.
Apriete los tornillos del protector.
6
80
2
5
Secciones de
abrazadera del
protector
Tornillos del
protector
6
4
3
4
