Baldwin 8520 Guia De Instalacion

PK.1270 Rev 01 8520/8525 Mortise
Step 1 Use the mortise template to Paso 1 Utilice la plantilla de la mortaja para
preparar el borde de la puerta.
prep the door edge.
Step 2 Use the trim template to
Paso 2 Utilice la plantilla del contramarco
para preparar la cara de la puerta.
prep the face of the door.
Step 3 Install the mortise.
Paso 3 Instale la mortaja.
Step 4 Install the trim.
Paso 4 Instale el contramarco.

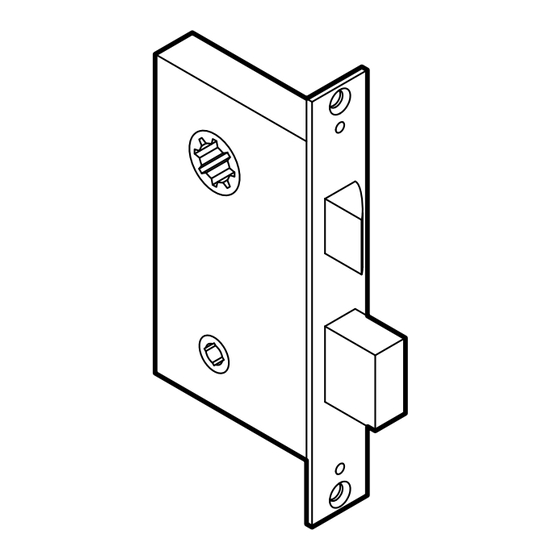

Install mortise box
1
Instale la caja de mortaja
Posez la boîte à mortaise
biggest hole
ori cio más grande
trou le plus grand
Page 1
Página 1
Page 1
Installation Guide for Mortise Box and Strike — Passage (Privacy: See page 2)
Guía de instalación para caja de mortaja y placa — Paso (Privacidad: Vea la página 2)
Guide de pose de la boîte à mortaise et la gâche — Passage (Intimité : Voir page 2)
Étape 1 Utilisez le gabarit de la mortaise
pour préparer le chant de la porte.
Étape 2 Utilisez le gabarit le plus petit pour
préparer la têtière de la porte.
Étape 3 Posez la mortaise.
Étape 4 Posez la plaque de finition.
The biggest hole in the door surface aligns
with the gear for the slanted bolt.
El ori cio más grande en la super cie de la puerta
se alinea con el engranaje para el perno inclinado.
Le trou le plus grand dans la surface de la porte
s'aligne avec l'engrenage pour le pêne incliné.
gear
engranaje
engrenage
C (2x)
Rotate the slanted bolt so that
the slant of the bolt faces in the
direction that the door closes.
Gire el perno inclinado para que la
A
inclinación del perno queda en la
dirección que cierra la puerta.
Tournez le pêne incliné de façon à
ce que le côté arrondi du pêne soit
orienté dans la direction de
fermeture de la porte.
Make sure door is 1-1/8" – 1-3/8"
(28.6 – 35 mm) thick.
Asegúrese de que la puerta tenga un grosor
de 28.6 – 35 mm (1-1 / 8 "- 1-3 / 8").
Assurez-vous que la porte a une épaisseur
de 28,6 à 35 mm (1 1/8 po à 1 3/8 po).
A B
Parts in the box
Piezas en la caja
C
Pieces dans la boîte
Install faceplate
2
Instale la placa frontal
Posez la têtière
Install strike
3
Instale la placa
Posez la gâche
BALDWINHARDWARE.COM
Required Tools
E F
Herramientas necesarias
D
Outils nécessaires
D (2x)
B
E
F
C (2x)
Spectrum Brands, Inc.
800.566.1986
© 2016
