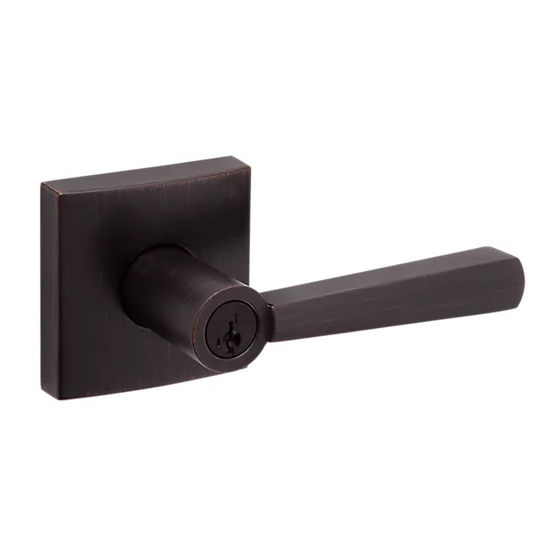

Baldwin Prestige 800.566.1986 Guia De Inicio Rapido

66902-001 Rev 01
Required tools
Herramientas necesarias
3/32" (2 mm)
PREPARE DOOR
1
Prepare la puerta
A
Cut out template and fold along fold line for
desired backset. Place fold line on edge of
door with centerline 38" (965 mm) from floor.
Recorte la plantilla y doblela a lo largo
del doblez con la distancia al centro
deseada. Coloque el doblez a lo largo
del borde de la puerta con la línea central
a unos 38" (965mm) del suelo.
B
Mark holes
Marque los orificios
DRILLING TEMPLATE
Plantilla de perforación
Parts in the box
Piezas en la caja
Lever
Palanca
A
2x
Las instrucciones continúan en el reverso de la hoja
2-3/8" (60 mm)
2-3/4" (70 mm)
800.566.1986 | BALDWINHARDWARE.COM
Allen wrench
Llave Allen
C
B
38"
965 mm
C
Drill holes
Perfore los orificios
Instructions continue on reverse
Face of the door
Frente de la puerta
Centerline
Linea central
Fold • Doble
DUMMY LEVER
Screws
Tornillos
D
edge of door
borde de la puerta
floor
piso
3/32"
2 mm
2x
1/2" (13 mm)
profundidad
Edge of the door
Borde de la puerta
Fold • Doble
Palanca inactiva
deep
