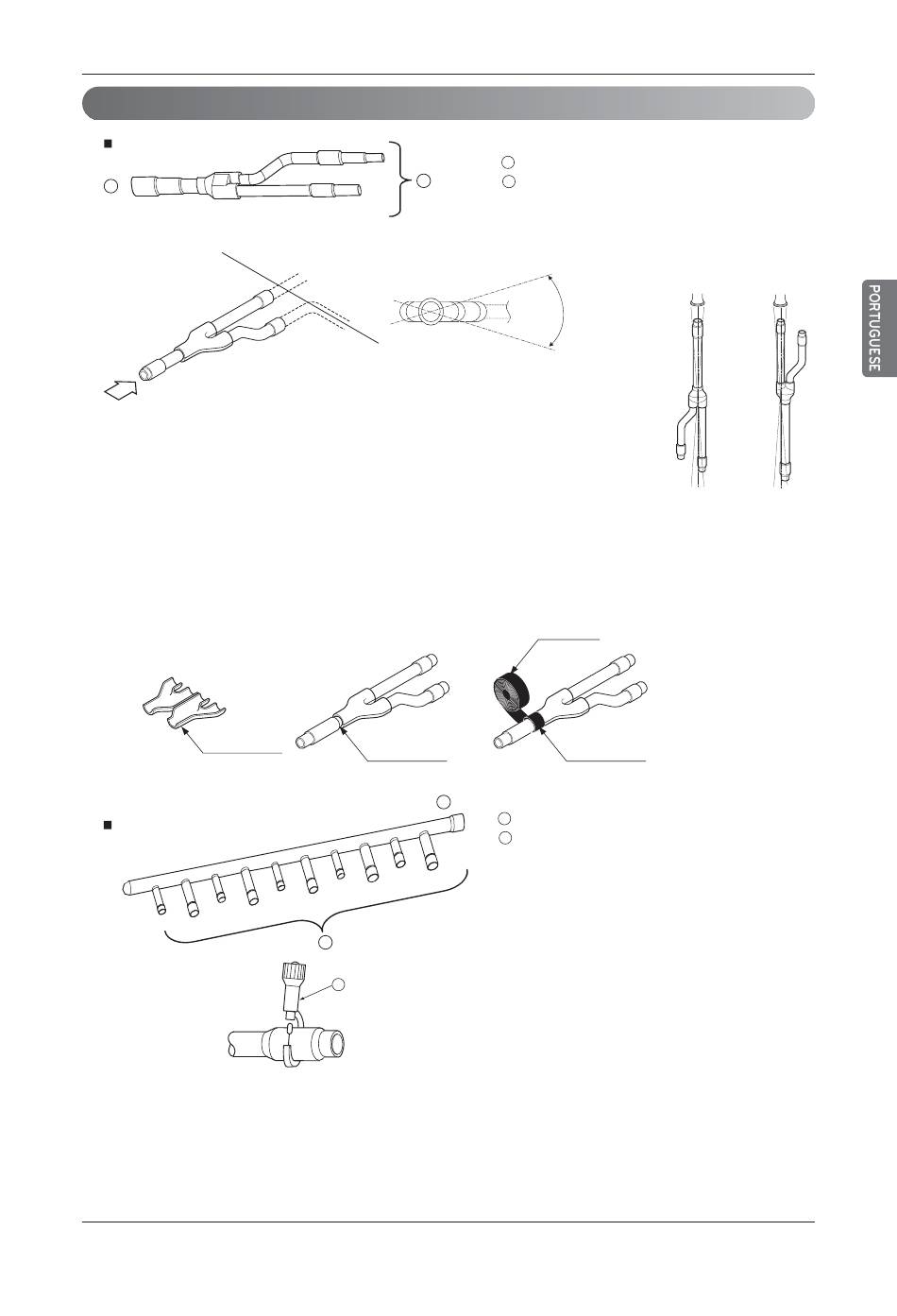

Montagem do tubo de derivação
Derivação Y
A
• Certifique-se de que os tubos derivados estão fixados na horizontal ou na vertical (ver diagrama a seguir.)
A
• Não há limite na configuração de montagem da junta.
• Se o diâmetro do tubo do refrigerante seleccionado pelos procedimentos descritos for diferente do
tamanho da junta, a secção de conexão deve ser cortada com um cortador de tubos.
• O tubo de derivação deve ser isolado com o isolador em cada kit.
Isolador
(incluído com o kit)
Tubo principal
Instalación de la tuberías de refrigerantes
B
Plano horizontal
Visualizado a partir do ponto A
da direcção da seta
Juntas do tubo de
líquido de gás
A
B
C
A
Para a unidade externa
B
Para a tubagem de derivação ou
unidade interna
Virado para
Dentro de +/- 10°
Dentro de ±3°
Fita
(área de alimentação)
Isolador para conduta
de drenagem
A Para unidade externa
B Para unidade interna
• Se a unidade interna tiver uma maior capaci-
dade, deve ser instalada mais perto de Ⓐ do
que a mais pequena.
• Se o diâmetro da tubagem do refrigerante,
seleccionado pelos procedimentos descritos,
for diferente do tamanho da junta, a secção de
ligação deve ser cortada com um cortador de
tubo.
ⓒ Cortador de tubo
• Se o número de tubos a serem ligados for
inferior ao número de derivações do tubo prin-
cipal, instale uma tampa nas derivações desli-
gadas.
Manual de Instalación 29
Virado para
baixo cima
Dentro de ±3°
