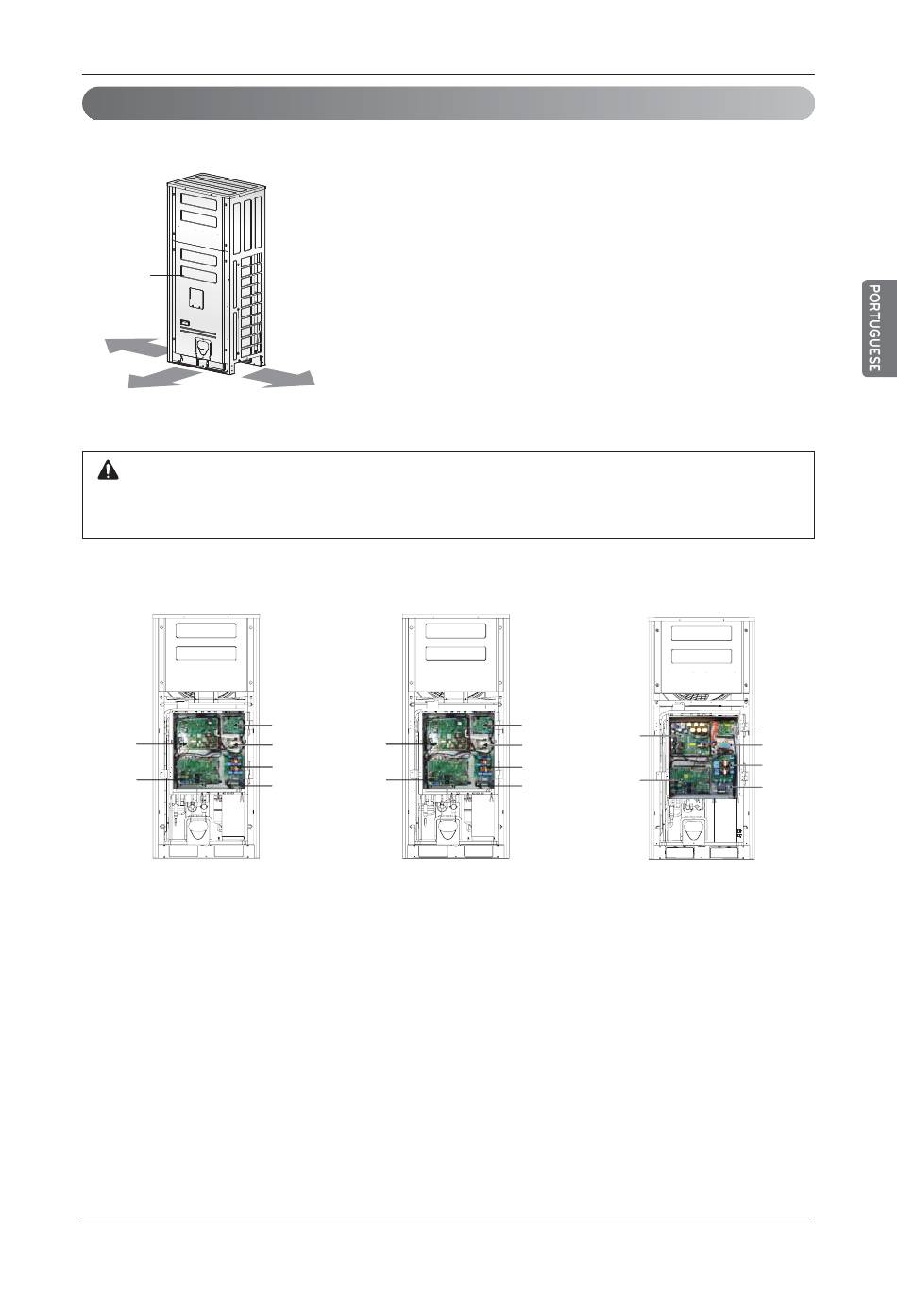

Caixa de controlo e posição de ligação da instalação eléctrica
- Remova os parafusos do painel frontal e remova o painel puxando-o para a frente.
Panel
Delantero
DIRECIÓN DE LAS
TUBERÍAS / CABLEADO
ADVERTENCIA
El sensor de temperatura para el aire externo no debe ser expuesto a la luz solar directa.
Fornezca una tapa adecuada para interceptar la luz solar directa.
Inversor
PCB
PCB
Principal
ARUV50GF3
ARUV60GF3
- Ligar a linha de uma comunicação entre unidade externa principal e inferior
através do bloco terminal.
- Ligar as linhas de transmissão entre a unidade externa e unidades internas
através do bloco terminal.
- Quando o sistema de controlo central está ligado à unidade externa, um PCB
dedicado deve ser ligado entre estes.
- Quando ligar a linha de transmissão entre unidade externa e unidades inter-
nas com cabo blindado, ligue a blindagem ao terminal de terra.
Ventilador
PCB
Inversor
Reactor
PCB
Filtro de Ruido
PCB
Bloco de
Principal
Terminal
(1Ø/220V)
ARUV50LF3
ARUV60LF3
Cableado Eléctrico
Ventilador
PCB
Compresor
Reactor
de Inversión
Filtro de Ruido
PCB
Bloco de
Principal
Terminal
(3Ø/380V)
ARUV80LF3
Manual de Instalación 37
Ventilador
PCB
Reactor
Filtro de
Ruido
Bloco de
Terminal
(3Ø/380V)
