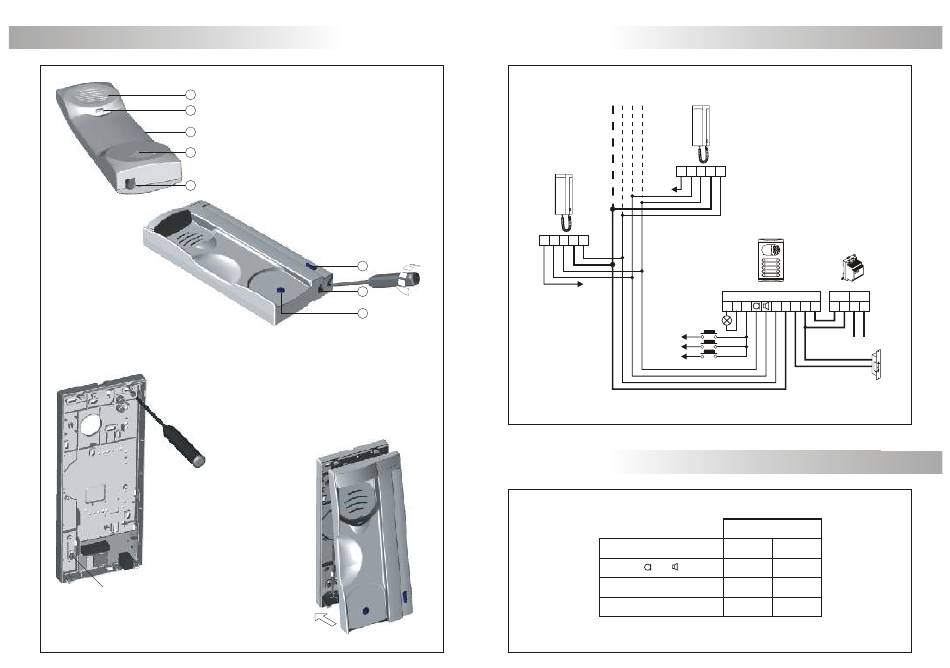

INSTALACIÓN DEL TELÉFONO
b
d
a
c
e
Abrir el teléfono para instalarlo;
introducir un destornillador plano
en las ranuras de apertura y
realizar palanca tal y como muestra el dibujo.
Evitar emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El teléfono puede fijarse sobre caja universal,
o directamente a pared tal y como muestra el dibujo.
Para la sujeción directa a pared, realizar dos taladros
de 6mm. de diámetro en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables de la instalación
por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según
los esquemas de instalación.
Cerrar el teléfono tal y como muestra el dibujo.
Una vez cerrado, conectar el auricular mediante
el cordón telefónico y colocarlo en la posición
de colgado.
D
escripción del teléfono T-900.
a. Brazo auricular.
b. Rejilla difusión sonido.
c. Orificio micrófono.
d. Hueco de sujeción.
e. Conectores para cordón telefónico.
f. Pulsador abrepuertas.
g. Pulsador de colgado.
f
e
g
5 6
0 10 5 3 P1
ind. 1
T
abla de secciones.
0, ind, 5, , 10, , P , P1
–, 3
~1, ~2, CV
Para distancias superiores, consulte con nuestros servicios de asistencia técnica.
ESQUEMA DE INSTALACIÓN
U
na puerta de acceso.
0 10 5 3 P1
ind. 2
Stadio Plus
CN1
L1 L2 CP P - CV ~2 ~1
ind. 1
ind. 2
ind. 3

TABLA DE SECCIONES

Secciones hasta
Borne 100m. 300m.
0,25mm² 0,50mm²
0,50mm² 1,00mm²
1,00mm² 2,50mm²
TF-104
SEC PRI
~ ~ ~ ~
Red
