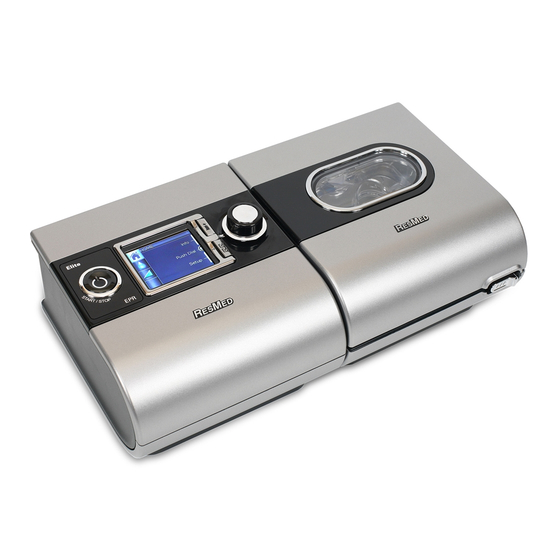

Bienvenidos Gracias por elegir la serie S9 o el H5i. Antes de utilizar estos equipos, lea el manual de bienvenida y el manual informativo en su totalidad. Ranura para tarjeta SD Puerto adaptador/ para módulos Entrada de CC Filtro de aire Salida de aire Sinopsis del sistema S9 El sistema S9 comprende los elementos que figuran a continuación:...
Junta de la tapa Tapa a presión Salida de aire Botón de liberación Puerto de conexión del ClimateLine Traba Cubeta de agua H5i Sinopsis del H5i El H5i comprende los elementos que figuran a continuación: • Humidificador térmico H5i • Cubeta de agua H5i. Los componentes opcionales son los siguientes: •...
Para obtener más información acerca de cómo montar la mascarilla, consulte el manual del usuario de ésta. • Para obtener información acerca de las mascarillas recomendadas, consulte la sección de servicio y asistencia que se halla dentro de la página de productos del sitio web www.resmed.com. Español...
Página 6
Cómo llenar la cubeta de agua Deslice la traba y abra la tapa a presión. Retire la cubeta de agua. Llene la cubeta (a través del orificio que hay en el centro) con agua destilada o agua desionizada, hasta que alcance la marca de nivel máximo (380 ml). Vuelva a colocar la cubeta en el H5i.
Página 7
Visor Menú de inicio Botón de inicio/ detención Inicia o detiene el tratamiento. Explicación: Página inicial Nivel de humedad Rampa Menú de instalación Tubo Permite caliente modificar la Control configuración. climático Menú informativo Inicio/ Permite detención ver las Botón de estadísticas Botón de selección selección...
Cómo ajustar el nivel de humedad Usted puede ajustar el nivel de humedad en cualquier momento dentro de la gama de valores que va desde APAG hasta 6, para hallar el valor que le resulte más cómodo. Para ajustar el nivel de humedad: Oprima .
Cómo ajustar el período de rampa El período de rampa, que está diseñado para hacer que el comienzo del tratamiento sea más cómodo, es el lapso durante el cual la presión va aumentando desde una presión inicial baja, hasta alcanzar la presión de tratamiento.
Cómo seleccionar el tipo de mascarilla Para seleccionar el tipo de mascarilla: Gire hasta que el Oprima . Aparecerá la Oprima . La selección parámetro Masc sea de pantalla PARÁMETROS. aparece destacada en color color azul. naranja. Oprima para confirmar Gire hasta que Oprima...
Cómo comenzar Asegúrese de que la alimentación esté conectada. Ajuste el período de rampa o el nivel de humidificación, si fuera necesario. Colóquese la mascarilla según se indica en el manual del usuario de ésta. Para iniciar el tratamiento, sencillamente respire en la mascarilla y/o pulse Recuéstese y acomode el tubo de aire de forma que éste pueda moverse libremente si usted se da vuelta mientras duerme.
Limpieza y mantenimiento Debe efectuar regularmente la limpieza y el mantenimiento descritos en esta sección. Limpieza diaria Retire el tubo de aire tomando el manguito por la hendidura de agarre y tirando de él. Cuélguelo en un lugar limpio y seco hasta el próximo uso. Deslice la traba del H5i.
Página 13
Retire la tapa del filtro de aire situada en la parte trasera del equipo S9. Retire y deseche el filtro de aire usado. Inserte un nuevo filtro ResMed asegurándose de que quede bien apoyado contra la tapa del filtro. Vuelva a colocar la tapa del filtro.
Página 14
Guarde el desplegable de protección de la tarjeta SD S9 para utilizarlo más adelante. Notas: • Para obtener información acerca de cómo solucionar problemas, consulte el manual informativo. • Para obtener más información acerca de los productos, consulte www.resmed.com.
Página 16
1377403, NZ 411762, NZ 413090. Other designs pending. H5i: Protected by AU 2002233025, CN ZL02804936.5, HK 1065483, NZ 527088, US 6935337. Other patents pending. Designs pending. S9 and H5i are trademarks of ResMed Ltd and S9 is registered in U.S.
