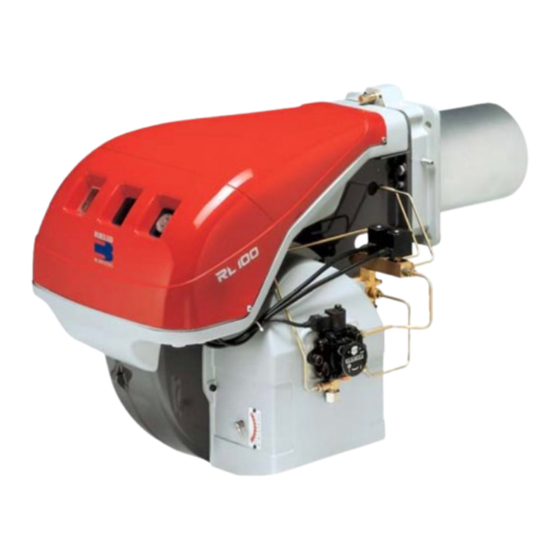

Riello Burners RL 70 Instrucciones De Instalación, Funcionamiento Y Mantenimiento
Quemadores de gasóleo
Ocultar thumbs
Ver también para RL 70:
Tabla de contenido
Publicidad
Enlaces rápidos
Installation, use and maintenance instructions
Instrucciones de Instalación, Funcionamiento y Mantenimiento
Instruções de Instalação, Funcionamento e Manutenção
Light oil burner
GB
Quemadores de gasóleo
E
Queimadores a gasóleo
P
Two stage operation
Funcionamiento a dos llamas
Funcionamento a duas chamas
CODE - CÓDIGO
3475032
3475033
3475232
3475233
3475432
3475433
MODEL - MODELO
RL 70
RL 70
RL 100
RL 100
RL 130
RL 130
TYPE - TIPO
660 T1
660 T1
661 T1
661 T1
662 T1
662 T1
2916069 (0)
Publicidad
Tabla de contenido
Manuales relacionados para Riello Burners RL 70
Resumen de contenidos para Riello Burners RL 70
- Página 1 Quemadores de gasóleo Queimadores a gasóleo Two stage operation Funcionamiento a dos llamas Funcionamento a duas chamas CODE - CÓDIGO MODEL - MODELO TYPE - TIPO 3475032 RL 70 660 T1 3475033 RL 70 660 T1 3475232 RL 100 661 T1 3475233...
-
Página 2: Tabla De Contenido
ÍNDICE CARACTERÍSTICAS TÉCNICAS ....pagina 2 Versiones constructivas ....... . 2 Accesorios . -
Página 3: Características Técnicas
CARACTERÍSTICAS TÉCNICAS MODELO RL 70 RL 100 RL 130 TIPO 660 T1 661 T1 662 T1 POTENCIA llama 2° 474 - 830 711 - 1186 948 - 1540 CAUDAL Mcal/h 408 - 714 612 - 1020 816 - 1325 kg/h... -
Página 4: Descripción Del Quemador
Las dimensiones exteriores del embalaje se indican en la tabla (B). • El peso del quemador completo con emba- laje se indica en la tabla (B). RL 70 1300 DIMENSIONES MÁXIMAS (C) - Medidas RL 100 1300 aproximadas... -
Página 5: Gráficos Caudal, Potencia-Sobrepresión
GRÁFICOS CAUDAL, POTENCIA-SOBRE PRESIÓN D687 Estos quemadores RL 70-100-130 pueden fun- cionar de dos modos: monollama y billama. El CAUDAL en 1ª llama debe seleccionarse dentro de la zona A del gráfico que hay al mar- gen. El CAUDAL en 2ª llama debe seleccionarse dentro de la zona B (y C para RL 130). -
Página 6: Instalación
Taladrar la placa de cierre de la cámara de combustión tal como se indica en (A). Puede marcarse la posición de los orificios roscados utilizando la junta aislante que se suministra con RL 70 275-325 M 12 el quemador. RL 100... -
Página 7: Montaje De Las Boquillas
(G) con el plano anterior de la brida 5)(E). Ejemplo: RL 70 con dos boquillas de 6,0 GPH y presión de 12 bar en la bomba. En la Tabla (D)pag.5 hallar el caudal de las dos boquillas de 6,0 GPH: 25,5 + 25,5 = 51 kg/h. -
Página 8: Instalación Hidráulica
Tabla. L (m) Leyenda H = Desnivel bomba-válvula de fondo RL 70 RL 100 - 130 L = Longitud tubería Ø (mm) Ø (mm) Ø = Diámetro interior del tubo... -
Página 9: Instalación Eléctrica
INSTALACIÓN ELÉCTRICA RL 70 - RL 100 - RL 130 CONEXIONADO ELÉCTRICO DE FÁBRICA INSTALACIÓN ELÉCTRICA de fábrica ESQUEMA (A) Quemador RL 70 - RL 100 - RL 130 Leyenda esquema (A) -Contactor motor -Fotorresistencia -Interruptor: marcha/paro quemador -Interruptor: 1ª - 2ª llama... -
Página 10: Conexionado Eléctrico (A)
400 V. Si la alimentación es a 230 V, cambiar el conexionado del motor (de RL 70 - RL 100 - RL 130 REGULACIÓN DEL RELÉ TÉRMICO estrella a triángulo) y la regulación del relé tér- mico. -
Página 11: Cebado De La Bomba
BOMBA (A) RL 70 RL 100 - RL 130 1 - Aspiración G 1/4" BOMBA SUNTEC AL 95 C BOMBA SUNTEC AJ6 CC 2 - Retorno G 1/4" 3 - Conexión manómetro G 1/8" 4 - Conexión vacuómetro G 1/8"... -
Página 12: Regulación Del Quemador
- hacia la derecha (signo –), la abertura dismi- nuye; - hacia la izquierda (signo +), la abertura (1) Sin obturador 4)(C)p. 5 aumenta. Ejemplo: RL 70 - Boquilla 1 llama 6,0 GPH: 11,0 Situar el n° posición 2,3 con el indíce 1). 11,0 La regulación efectuada, se debe bloquear... -
Página 13: Funcionamiento Del Quemador
FUNCIONAMIENTO DEL QUEMADOR PUESTA EN MARCHA DEL QUEMADOR (A) - (B) Fases de puesta en marcha con los tiempos progresivos en segundos: • Se cierra el termostato TL. Después de alrededor de 3 s: • 0 s : Inicia el programa la caja de control. •... -
Página 14: Control Final
CONTROL FINAL • Obscurecer la fotorresistencia y cerrar los ter- mostatos: el quemador debe arrancar y luego bloquearse a unos 5 segundos aproximada- mente de la abertura de la válvula de 1ª llama • Iluminar la fotorresistencia y cerrar los termos- tatos: el quemador debe arrancar y, al cabo de unos 10 segundos, bloquearse. -
Página 15: Diagnóstico Del Programa De Puesta En Marcha
DIAGNÓSTICO DEL PROGRAMA DE PUESTA EN MARCHA Durante el programa de puesta en marcha, en la siguiente tabla se indican las explicaciones: TABLA CÓDIGO COLOR Secuencias Código color Preventilación Etapa de encendido Funcionamiento con llama ok Funcionamiento con señal de llama débil Alimentación eléctrica inferior que ~ 170V Bloqueo Luz extraña... -
Página 16: Anomalía - Causa Probable - Solución
SEGNAL ANOMALÍA CAUSA PROBABLE SOLUCIÓN Ningún parpadeo El quemador no se pone - No hay suministro eléctrico ......Cerrar los interruptores; verificar los fusibles en marcha - Termostato de regulación máxima TL abierto. -
Página 17: Status (Suministro Bajo Demanda)
STATUS STATUS Accesorio suministro bajo demanda. (suministro bajo demanda) Ver página 2. MONTAJE Los quemadores están preparados para montar el Status. Para el montaje, proceda de la siguiente manera: - Conecte el Status 1) mediante el conector 2) que se encuentra en la ménsula 3). Montaje -Fije el Status a la ménsula con los tornillos 4) entregados con el kit.
