Sustitución de la batería de los controladores 7x20
9.

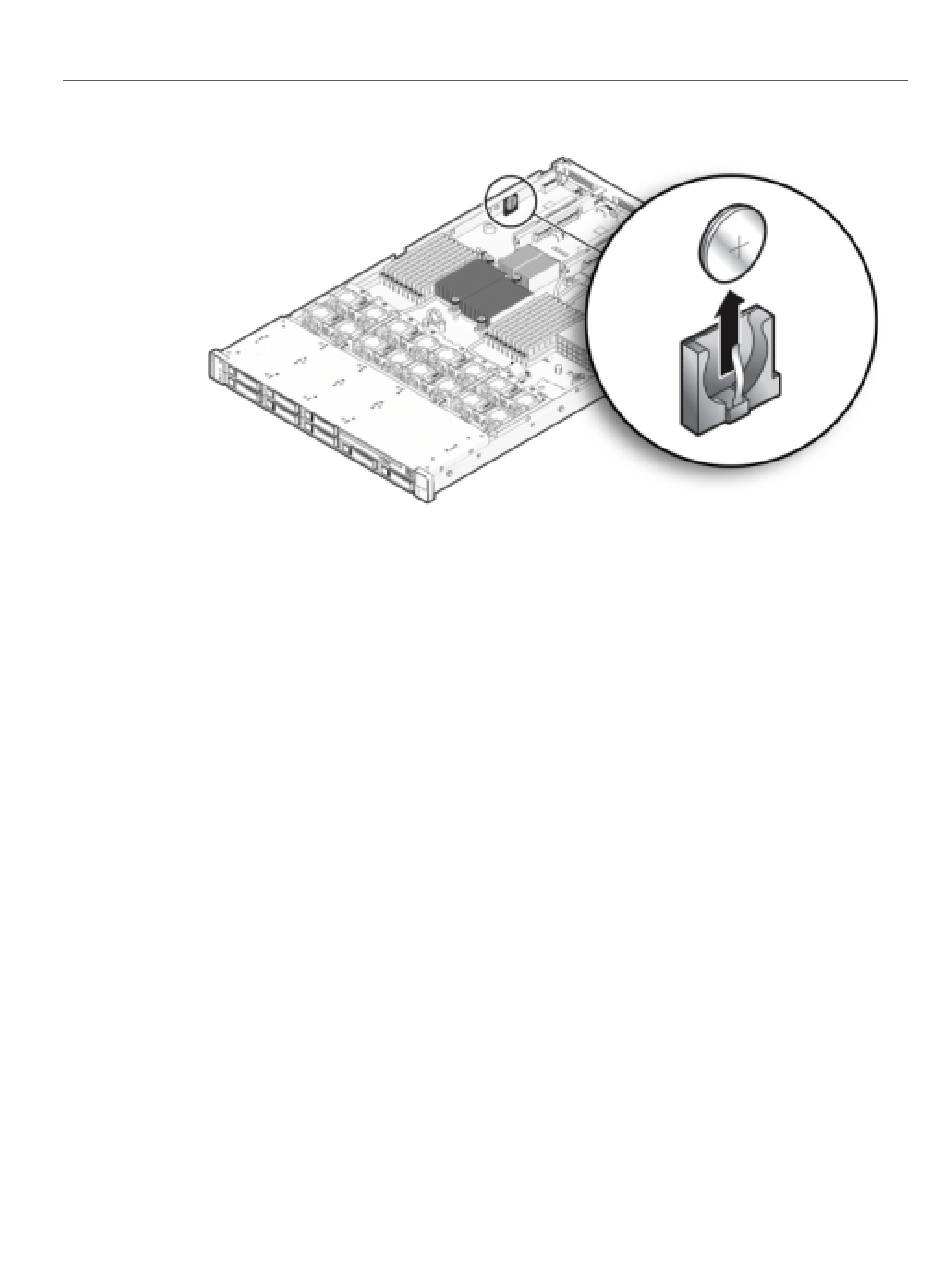

Inserte la batería de repuesto en la placa base con el lado positivo (+) mirando
hacia arriba.
10.
7120 o 7320: aunque los componentes pueden variar ligeramente entre el
sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son
idénticos. En la figura, se muestra el sistema 7320. Para instalar la cubierta
superior:
Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del
controlador de almacenamiento aproximadamente 2,5 cm (1 in). Luego, deslice la cubierta
superior hacia adelante hasta que quede encajada.
Cierre la cubierta del ventilador y coloque los pasadores de la cubierta. La cubierta debe estar
totalmente cerrada para que se encienda el controlador de almacenamiento.
210
Manual de servicio del cliente de Oracle ZFS Storage Appliance • Junio de 2014
