PROCEDIMIENTO DE INSTALACIÓN EN SUPERFICIE
El módulo dispone de una caja para montaje en superficie que alberga la circuitería y dispone de cuatro orificios de entrada de cable
pretaladrados de 20 mm (dos arriba y dos abajo de la parte posterior de la caja) que permiten conectar cables de lazo con
prensaestopas al equipo (véase la figura 5).
- Sitúe la pasarela en una ubicación correcta.
- Taladre el número de orificios adecuado en la pared (véase la figura 6 para la ubicación de los orificios donde colocar los tornillos
de fijación y la figura 7 para las distancias entre ellos y su diámetro).
- Prepare las entradas de cable de la caja.
- Fije de forma segura la caja en la pared con los tornillos adecuados (NO utilice tornillos avellanados).
7 noviembre 2011

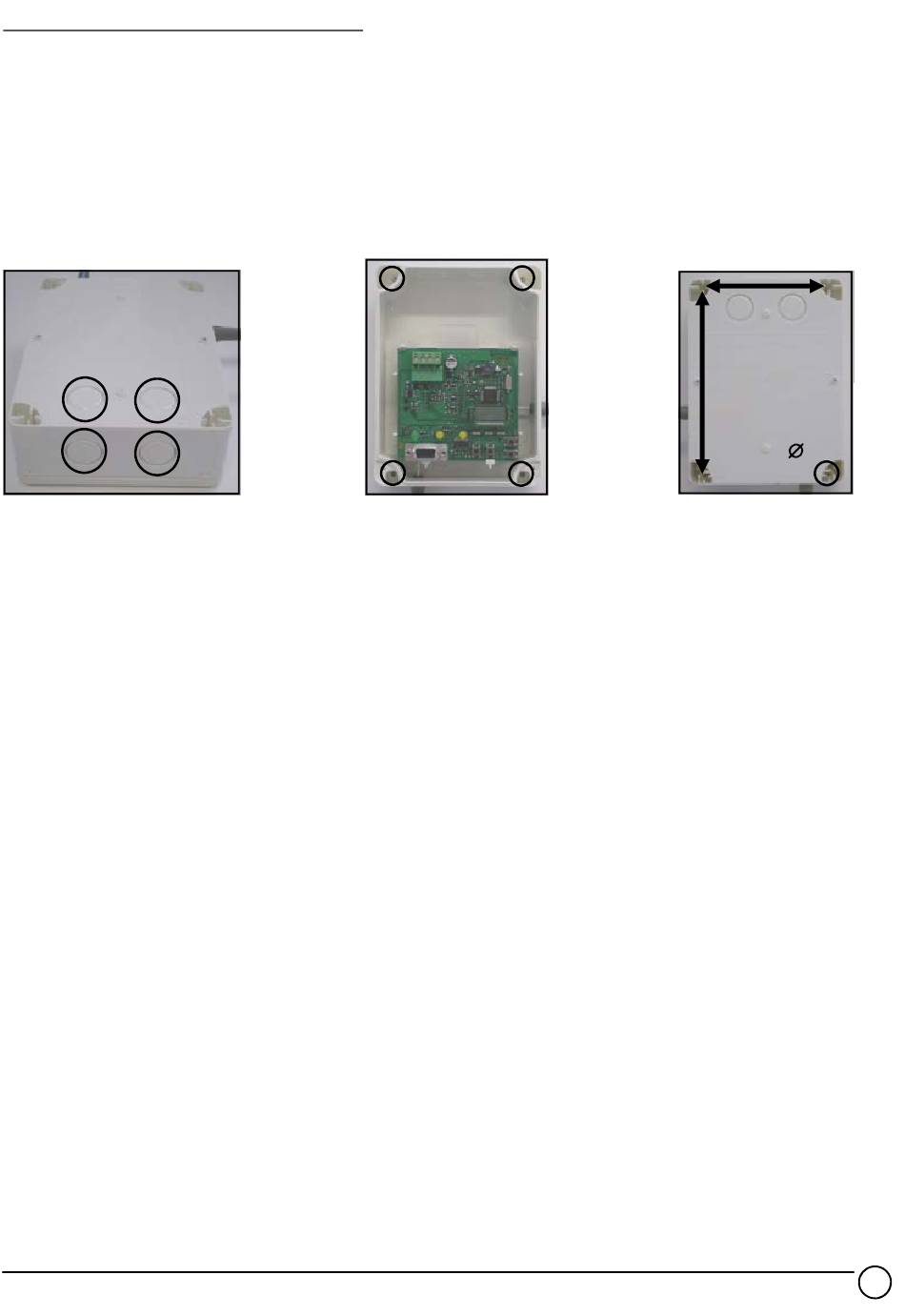

Figura 5 -
Orificios
pretaladra
dos para
entrada de
cable
Figura 6 -
orificios
para los
tornillos
96 mm
Figura 7 -
146 mm
distancia
entre los
orificios de
los tornillos y
su diámetro
MI-DT-1452
(SPNK-754431-111; v2.1)
4 mm
3
