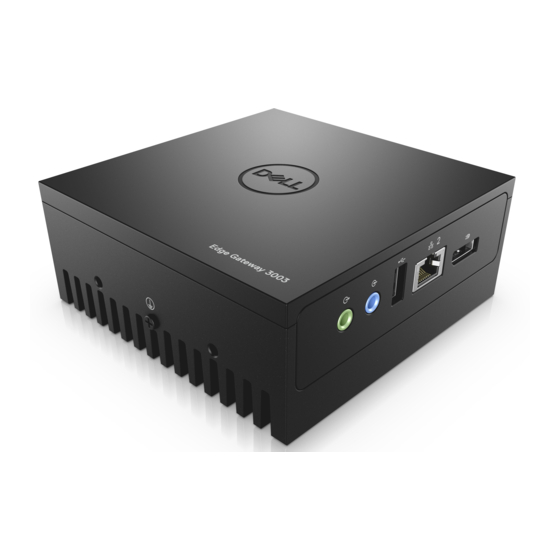

Dell Edge Gateway 3003 Manual De Instalación Y Funcionamiento
Ocultar thumbs
Ver también para Edge Gateway 3003:
- Guía de introducción (28 páginas) ,
- Guía de introducción (28 páginas)
Manuales relacionados para Dell Edge Gateway 3003
Resumen de contenidos para Dell Edge Gateway 3003
- Página 1 Dell Edge Gateway 3003 Manual de instalación y funcionamiento Modelo reglamentario: N03G Tipo reglamentario: N03G001 August 2020 Rev. A07...
- Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2017-2020 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus...
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Resumen........................5 Capítulo 2: Vistas del sistema......................6 Vista superior..................................6 Vista inferior................................... 6 Vista izquierda..................................7 Vista derecha..................................10 Capítulo 3: Instalación del sistema Edge Gateway................11 Información reglamentaria y de seguridad......................... 11 Configuración del sistema Edge Gateway.........................14 Activación del servicio de banda ancha móvil........................20 Montaje del sistema Edge Gateway...........................21 Montaje del sistema Edge Gateway mediante el uso del soporte de montaje estándar........ - Página 4 Capítulo 8: Apéndice........................93 Especificaciones de la antena............................93 Desmontaje del soporte de riel DIN...........................94 Conexión del sistema Edge Gateway..........................94 Windows 10 IoT Enterprise LTSB 2016........................94 Ubuntu Core 16................................95 Capítulo 9: Cómo ponerse en contacto con Dell................97 Tabla de contenido...
-
Página 5: Capítulo 1: Resumen
Resumen Edge Gateway serie 3000 es un dispositivo de Internet de las cosas (IoT). Se monta en el borde de una red, de modo que permite recopilar, proteger, analizar y actuar sobre los datos de varios dispositivos y sensores. Asimismo, permite establecer conexión con dispositivos utilizados en el ámbito del transporte, la automatización de edificios, la fabricación y otras aplicaciones. -
Página 6: Capítulo 2: Vistas Del Sistema
Vistas del sistema Vista superior Tabla 1. Vista superior Características Conector de GPS, Bluetooth o WLAN Conecte la antena para aumentar el alcance y la intensidad de las señales inalámbricas, de satélite o Bluetooth. Conector para antena de banda ancha móvil uno Conecte la antena de banda ancha móvil para aumentar el alcance y (3G/LTE) la intensidad de las señales de banda ancha móvil. -
Página 7: Vista Izquierda
Características Etiqueta de servicio La etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware del sistema Edge Gateway y acceder a la información de la garantía. Conexión a tierra Un conductor de gran tamaño conectado a uno de los lados de la... - Página 8 Tabla 3. Vista izquierda (continuación) Características NOTA: El sistema Edge Gateway es un dispositivo alimentado (PD) que cumple con la Alternativa A de IEEE 802.3af. NOTA: Para cumplir con la declaración de conformidad (DoC) de la UE, asegúrese de que la longitud del cable desde el sistema hasta el dispositivo no exceda los 30 metros. NOTA: Para cumplir con los requisitos reglamentarios de Brasil, asegúrese de que la longitud del cable desde el sistema hasta el dispositivo no exceda los 10 metros.
- Página 9 Tabla 4. Indicadores luminosos de estado (continuación) Función Indicator Color Control Estado Verde parpadeante: actividad hacia un servicio o dispositivo de nube. LAN (RJ-45) Enlace Verde/Ámbar Driver (LAN) Apagado: no hay ningún cable o enlace de red conectado. Activado (verde): conexión de alta velocidad (100 Mb/s).
-
Página 10: Vista Derecha
Vista derecha Tabla 6. Vista derecha: 3003 Características Salida de audio (VERDE) Conecte dispositivos de salida de audio como altavoces y amplificadores. Entrada de audio (AZUL) Conecte dispositivos de grabación o reproducción. Puerto USB 2.0 Conecte un dispositivo habilitado con USB. Permite la transferencia de datos a una velocidad de hasta 480 Mb/s. -
Página 11: Capítulo 3: Instalación Del Sistema Edge Gateway
AVISO: Al instalar Edge Gateway 3003, utilice un cable apropiado para las corrientes de carga como; por ejemplo, cables de 3 núcleos con potencia nominal de 5 A a 90 °C (194 °F) como mínimo, que cumplan con IEC 60227 o IEC 60245. El sistema acepta cables de 0,8 mm a 2 mm. -
Página 12: Declaración De Interferencias De La Comisión Federal De Comunicaciones (Fcc)
AVISO: El sistema está diseñado para su instalación en un gabinete comercial apropiado (que ofrezca protección frente a peligros eléctricos, mecánicos e incendios). AVISO: El módulo principal solo se puede montar en pared (sin necesidad de un gabinete adicional). Instrucciones de instalación profesional Personal de instalación Este producto está... -
Página 13: Declaración Del Departamento De Industria De Canadá
perjudiciales en las recepciones por radio o televisión, lo que se puede determinar apagando el equipo y volviendo a encenderlo, se aconseja al usuario que adopte una o varias de las medidas siguientes para intentar corregir la interferencia: ● Reoriente o reubique la antena de recepción. ●... -
Página 14: Configuración Del Sistema Edge Gateway
Configuración del sistema Edge Gateway NOTA: Las opciones de montaje para el sistema Edge Gateway se venden por separado. NOTA: El montaje puede realizarse antes o después de configurar el sistema Edge Gateway. Para obtener más información sobre cómo montar su sistema Edge Gateway, consulte Montaje del sistema Edge Gateway. - Página 15 Tabla 7. Antenas compatibles con el sistema Edge Gateway 3003 Antenas compatibles Señales 3003 Sí Sí Sí No aplicable Sí NOTA: Utilice únicamente las antenas suministradas o de otros fabricantes que cumplan con las especificaciones mínimas. NOTA: Según la configuración solicitada, es posible que algunos de los conectores de antena no estén presentes o estén tapados.
- Página 16 5. Coloque la antena ajustando el cabezal de rotación del conector hasta que la antena está firmemente colocada en la posición deseada (vertical o recta). NOTA: Las imágenes de la antena son a modo ilustrativo solamente. El aspecto real puede diferir de las imágenes provistas. 6.
- Página 17 8. Inserte una tarjeta micro-SIM en la ranura para tarjetas micro-SIM superior y active su servicio de banda ancha móvil. PRECAUCIÓN: Dell recomienda insertar la tarjeta micro-SIM antes de encender el sistema Edge Gateway. NOTA: Asegúrese de volver a atornillar firmemente la puerta de acceso después de cerrarla. NOTA: Póngase en contacto con su proveedor de servicio para activar su tarjeta micro-SIM.
- Página 18 NOTA: Las carcasas secundarias se venden por separado. 11. Conecte el sistema Edge Gateway a una de las siguientes fuentes de alimentación: ● Toma de entrada de CC ● PoE Instalación del sistema Edge Gateway...
- Página 19 14. Acceda al BIOS presionando F2 para ingresar a la configuración del BIOS o F12 para ingresar al menú de inicio del BIOS. Windows 10 IOT Enterprise LTSB 2016 Haga clic en Start (Inicio) > All Programs (Todos los programas) > Dell > Command Configure (Configuración de Command) > Dell Command | Configure Wizard (Dell Command | Asistente de configuración).
-
Página 20: Activación Del Servicio De Banda Ancha Móvil
Activación del servicio de banda ancha móvil PRECAUCIÓN: Antes de encender el sistema Edge Gateway, inserte una tarjeta micro-SIM. NOTA: Asegúrese de que el proveedor de servicio ya haya activado la tarjeta micro-SIM antes de utilizarla en el sistema Edge Gateway. -
Página 21: Montaje Del Sistema Edge Gateway
Ejemplo (3G): network-manager.nmcli con add type gsm ifname cdc-wdm0 con-name 3G_GSMDEMO apn internet d. Conéctese a la red inalámbrica: Línea de comandos: network-manager.nmcli con up <connection-name> Ejemplo (Verizon): network-manager.nmcli con up VZ_GSMDEMO Ejemplo (AT&T): network-manager.nmcli con up ATT_GSMDEMO Ejemplo (3G): network-manager.nmcli con up 3G_GSMDEMO Para desconectarse de la red móvil: Línea de comandos: network-manager.nmcli con down <connection-name>... - Página 22 NOTA: Los soportes de montaje se envían únicamente con los tornillos necesarios para fijar los soportes de montaje al sistema Edge Gateway. 1. Fije el soporte de montaje estándar a la parte posterior del sistema Edge Gateway mediante los cuatro tornillos M4 x 4,5. NOTA: Apriete los tornillos a un par de torsión de 8±0,5 kg-cm (17,64±1,1 lb-in).
- Página 23 2. Coloque el sistema Edge Gateway contra la pared y alinee los orificios del soporte de montaje estándar con los orificios en la pared. Los orificios para tornillos del soporte tienen un diámetro de 3 mm (0,12 pulg.). Instalación del sistema Edge Gateway...
- Página 24 3. Coloque el soporte de montaje estándar en la pared y, mediante los orificios que se encuentran encima de los orificios para tornillos del soporte, marque las ubicaciones para taladrar los cuatro agujeros. Instalación del sistema Edge Gateway...
- Página 25 4. Taladre cuatro agujeros en la pared, según lo marcado. 5. Inserte cuatro tornillos (no incluidos) y apriételos en la pared. NOTA: Compre tornillos que se adapten al diámetro de los orificios de los tornillos. Instalación del sistema Edge Gateway...
- Página 26 6. Alinee los orificios de los tornillos en el soporte de montaje estándar con los tornillos y coloque el sistema Edge Gateway en la pared. Instalación del sistema Edge Gateway...
- Página 27 7. Ajuste los tornillos para fijar el ensamblaje a la pared. Instalación del sistema Edge Gateway...
-
Página 28: Montaje Del Sistema Edge Gateway Con Un Soporte De Montaje Rápido
Montaje del sistema Edge Gateway con un soporte de montaje rápido El soporte de montaje rápido es una combinación del montaje estándar y del soporte de riel DIN. Le permite montar y desmontar fácilmente el sistema Edge Gateway. NOTA: Los soportes de montaje se envían únicamente con los tornillos necesarios para fijar los soportes de montaje al sistema Edge Gateway. - Página 29 Instrucciones de montaje 1. Coloque el soporte de montaje estándar en la pared y, mediante los orificios que se encuentran encima de los orificios para tornillos del soporte, marque las ubicaciones para taladrar los cuatro agujeros. Instalación del sistema Edge Gateway...
- Página 30 2. Taladre cuatro agujeros en la pared, según lo marcado. 3. Inserte cuatro tornillos (no incluidos) y apriételos en la pared. NOTA: Compre tornillos que se adapten al diámetro de los orificios de los tornillos. Instalación del sistema Edge Gateway...
- Página 31 4. Alinee los orificios de los tornillos del soporte de montaje estándar con los tornillos en la pared, dejando que el soporte se cuelgue en los tornillos. Instalación del sistema Edge Gateway...
- Página 32 5. Ajuste los tornillos para fijar el ensamblaje a la pared. Instalación del sistema Edge Gateway...
- Página 33 6. Alinee los orificios para tornillos del soporte de riel DIN con los orificios para tornillos de la parte posterior del sistema Edge Gateway. 7. Coloque los dos tornillos M4 x 5 en el soporte de riel DIN y fíjelos al sistema Edge Gateway. Instalación del sistema Edge Gateway...
- Página 34 8. Coloque el sistema Edge Gateway en el montaje estándar en ángulo y, a continuación, tire del sistema Edge Gateway hacia abajo para comprimir los muelles de la parte superior del soporte de riel DIN. Instalación del sistema Edge Gateway...
- Página 35 9. Empuje el sistema Edge Gateway hacia el riel DIN para fijarlo en el soporte de montaje estándar. NOTA: Para obtener más información sobre cómo desmontar el riel DIN, consulte Desmontaje del riel DIN. Instalación del sistema Edge Gateway...
-
Página 36: Conexión De Las Barras De Control De Cables Al Soporte De Montaje Estándar
Conexión de las barras de control de cables al soporte de montaje estándar 1. Monte el sistema Edge Gateway en una pared mediante el uso del soporte de montaje estándar o del soporte de montaje rápido. 2. Coloque la barra de control de cables en el soporte de montaje y fíjela a la muesca. PRECAUCIÓN: Use la barra de control de cables superior solo con las conexiones de cables coaxiales. - Página 37 5. Conecte los cables al sistema Edge Gateway. 6. Enrolle el bloqueo para cables (no incluido) para fijar cada cable a la barra de control de cables. Instalación del sistema Edge Gateway...
-
Página 38: Montaje Del Sistema Edge Gateway En Un Riel Din Mediante El Uso Del Soporte De Riel Din
Montaje del sistema Edge Gateway en un riel DIN mediante el uso del soporte de riel DIN NOTA: El soporte de riel DIN incluye los tornillos necesarios para fijar el soporte al sistema Edge Gateway. 1. Alinee los orificios para tornillos del soporte de riel DIN con los orificios para tornillos de la parte posterior del sistema Edge Gateway. 2. - Página 39 3. Fije el soporte de montaje de riel DIN al sistema Edge Gateway con los dos tornillos M4 x 5 proporcionados. NOTA: Apriete los tornillos a un par de torsión de 8±0,5 kg-cm (17,64±1,1 lb-in) en el soporte de montaje de riel DIN. Instalación del sistema Edge Gateway...
-
Página 40: Montaje Del Sistema Edge Gateway Mediante El Uso Del Montaje Perpendicular
4. Coloque el sistema Edge Gateway en el riel DIN en ángulo y, a continuación, tire del sistema Edge Gateway hacia abajo para comprimir los muelles de la parte superior del soporte de montaje de riel DIN. 5. Empuje el sistema Edge Gateway hacia el riel DIN para fijar el gancho inferior del soporte al riel DIN. NOTA: Para obtener más información sobre cómo desmontar el riel DIN, consulte Desmontaje del riel... - Página 41 2. Apriete los cuatro tornillos M4x7 que fijan el sistema Edge Gateway al soporte de montaje perpendicular. NOTA: Apriete los tornillos a un par de torsión de 8±0,5 kg-cm (17,64±1,1 lb-in). Instalación del sistema Edge Gateway...
- Página 42 3. Alinee los orificios para tornillos del soporte de montaje de riel DIN con los orificios para tornillos del soporte de montaje perpendicular y apriete los dos tornillos. NOTA: Apriete los tornillos a un par de torsión de 8±0,5 kg-cm (17,64±1,1 lb-in). Instalación del sistema Edge Gateway...
- Página 43 4. Coloque el sistema Edge Gateway en el riel DIN en ángulo y presione del sistema Edge Gateway hacia abajo para comprimir los muelles de los soportes de montaje de riel DIN. 5. Empuje el sistema Edge Gateway hacia el riel DIN para fijar el gancho inferior del soporte al riel DIN. Instalación del sistema Edge Gateway...
-
Página 44: Montaje Del Sistema Edge Gateway Mediante El Uso Del Montaje Vesa
6. Fije el sistema Edge Gateway al riel DIN. Montaje del sistema Edge Gateway mediante el uso del montaje VESA El sistema Edge Gateway se puede montar en un montaje VESA estándar (75 mm x 75 mm). NOTA: La opción de montaje VESA se vende por separado. Para obtener instrucciones sobre los montajes VESA, consulte la documentación que se entrega con el montaje VESA. - Página 45 Instalación del sistema Edge Gateway...
-
Página 46: Capítulo 4: Configuración De La Llave Zigbee
Configuración de la llave ZigBee PRECAUCIÓN: No conecte la llave ZigBee si el sistema Edge Gateway está instalado en el interior del gabinete. 1. Apague su sistema Edge Gateway. 2. Conecte la llave ZigBee a cualquier puerto USB externo de su sistema Edge Gateway. 3. -
Página 47: Capítulo 5: Configuración Del Sistema Operativo
Configuración del sistema operativo PRECAUCIÓN: Para evitar que se produzcan daños en el sistema operativo como consecuencia de una pérdida de alimentación repentina, utilice el sistema operativo para apagar el sistema Edge Gateway correctamente. El sistema Edge Gateway se envía con uno de los siguientes sistemas operativos: ●... -
Página 48: Restauración De Windows 10 Iot Enterprise Ltsb 2016
Actualización del BIOS Descargar las actualizaciones del BIOS para el sistema Edge Gateway desde www.dell.com/support. La descarga incluye un archivo ejecutable que se puede ejecutar desde la máquina local. Para obtener más información acerca de la actualización del BIOS, consulte Acceso y actualización del... -
Página 49: Configuración De Bluetooth
b. DCSTL64.sys c. DCSTL64.inf d. DCSTL64.cat e. CloudLED.exe NOTA: Estos archivos deben estar en el mismo directorio. 3. Ejecute el archivo CloudLED.exe desde el símbolo del sistema o PowerShell con derechos de administrador. Ejecute los siguientes comandos: ● CloudLED.exe ENCENDIDO ●... -
Página 50: Ubuntu Core 16
Ubuntu Core 16 Resumen Ubuntu Core 16 es una distribución de sistema operativo Linux que consiste en un mecanismo totalmente nuevo para administrar un sistema IoT y sus aplicaciones. Para obtener más información sobre el sistema operativo Ubuntu Core 16, consulte: ●... -
Página 51: Actualización Del Sistema Operativo Y Las Aplicaciones
Actualización del sistema operativo y las aplicaciones Después de activar las conexiones de red y la conexión a Internet, Dell recomienda instalar la versión más reciente de las aplicaciones y los componentes del sistema operativo instalados. Para actualizar Ubuntu Core 16, ejecute: admin@localhost:~$ sudo snap refresh Visualización las versiones del sistema operativo y de las aplicaciones... -
Página 52: Ubuntu Network Manager
Ejecute el comando: admin@localhost:$ cat /sys/class/dmi/id/ board_vendor devuelve Dell Inc. Se imprime la etiqueta del sistema. Ubuntu Network Manager Network-Manager es un administrador de conexiones nativo de Ubuntu Snappy. La aplicación se puede utilizar para configurar el sistema Edge Gateway para que detecte y se conecte automáticamente a la red. La aplicación se puede utilizar para configurar varios dispositivos de red. -
Página 53: Conexión A Través De Wwan
Conexión a través de WWAN NOTA: Para obtener más información sobre cómo configurar y conectarse a través de WWAN, consulte https://docs.ubuntu.com/ core/en/stacks/network/network-manager/docs/configure-cellular-connections. 1. Compruebe si hay un módem presente e identifique el número de índice del módem. $ sudo modem-manager.mmcli –L 2. -
Página 54: Conexión A Través De Bluetooth
4. Conexión inalámbrica con nmcli: ejecute los siguientes comandos y reemplace $SSID, $PSK y $WIFI_INTERFACE por las variables para su entorno. ● Para conectar: $ sudo network-manager.nmcli dev wifi connect $SSID password $PSK ifname $WIFI_INTERFACE ● Para desconectar: $ sudo network-manager.nmcli dev disconnect $WIFI_INTERFACE Conexión a través del punto de acceso activado para software (SoftAP) Esta función depende del módulo de conexión inalámbrica y su driver asociado para que funcione como un punto de acceso inalámbrico. -
Página 55: Cambio Entre Los Modos De Wlan Y Bluetooth
5. Ejecute el comando para buscar los dispositivos Bluetooth cercanos. $scan on 6. Ejecute el comando para detener la búsqueda una vez que aparezca el teclado Bluetooth. $scan off 7. Ejecute el comando para emparejar el teclado Bluetooth. $pair <MAC address of Bluetooth keyboard> 8. -
Página 56: Seguridad
3. Empareje entre sí. Como en el caso de Bluetooth v2.1, Secure Simple Pairing (Emparejamiento simple seguro) es un requisito y ofrece tres métodos de emparejamiento de dispositivos, que son aplicables en los sistemas Dell Gateway serie 3000: ● Just Works (Simplemente funciona) ●... -
Página 57: Temporizador Guardián (Wdt)
Dell recomienda activar el WDT de manera predeterminada para activar el circuito a prueba de fallos. Snappy, un sistema operativo compatible con WDT, proporciona la capacidad para detectar y recuperar el sistema de defectos o bloqueos inesperados. Para comprobar el estado de demonio, ejecute el comando: admin@localhost:$ systemctl show | grep –i watchdog... -
Página 58: Actualización Automática De Snappy/Autopiloto
Los datos de National Marine Electronics Association (NMEA) se admiten si el módulo de GPS está presente en el sistema. En el sistema operativo, el servicio de ubicación es un hub central para el acceso de multiplexación a subsistemas de posicionamiento disponibles a través de hardware y software. -
Página 59: Sensores
* Management: https://landscape.canonical.com * Support: https://ubuntu.com/advantage Welcome to Snappy Ubuntu Core, a transactionally updated Ubuntu. * See https://ubuntu.com/snappy It's a brave new world here in Snappy Ubuntu Core! This machine does not use apt-get or deb packages. Please see 'snap --hwlp' for app installation and transactional updates. Last login: Tue Nov 01:10:12 2016 from 10.101.46.187 Admin@localhost:~$ sudo snapweb.generate-toen Snapweb Access Token:... -
Página 60: Recuperación De Datos Sin Procesar De Los Sensores
Recupere datos sin procesar de los sensores. Para ello, ejecute los siguientes comandos. A continuación, aplique la fórmula de la tabla para convertir los datos recopilados en mediciones como humedad relativa y temperatura. Recuperación de datos sin procesar de los sensores ●... -
Página 61: Administración De La Alimentación Del Sistema
NOTA: Para obtener más información sobre cómo configurar el PIN de encendido (con el comando system.power-key- action), consulte https://docs.ubuntu.com/core/en/reference/core-configuration. Especifique la acción que se debe realizar cuando se presiona el botón de encendido. Tabla 14. Valores y opciones de configuración para el PIN de encendido ignore No hacer nada poweroff (valor predeterminado) -
Página 62: Restauración De Ubuntu Core 16
○ Opción 2: restauración durante la ejecución de la POST en el sistema ○ Opción 3: restauración desde el menú de inicio (Edge Gateway 3003 solamente) Opción 1: restauración desde el sistema operativo PRECAUCIÓN: Estos pasos eliminarán todos los datos de su sistema Edge Gateway. -
Página 63: Restauración De Ubuntu Core 16 Desde Una Unidad Flash Usb
Una vez finalizada la instalación, aparecerá una pantalla de inicio de sesión. NOTA: En Edge Gateway 3003, la pantalla de inicio de sesión se muestra solo si el puerto de la pantalla está conectado un monitor. 7. En la pantalla de inicio de sesión, introduzca el nombre de usuario y la contraseña predeterminados: admin. -
Página 64: Actualización De Una Nueva Imagen Del Sistema Operativo
● ISO de Ubuntu Desktop NOTA: Puede descargar la versión más reciente del archivo ISO de Ubuntu Desktop desde http://releases.ubuntu.com. ● Una imagen publicada de Ubuntu Core 16 de dell.com/support: <nombre único-fecha> img.xz ● Monitor LCD ● Teclado USB ● Mouse USB ●... -
Página 65: Iniciar Sesión En Edge Gateway Mediante El Puerto Ethernet 1
Iniciar sesión en Edge Gateway mediante el Puerto Ethernet 1 Estos son los valores predeterminados de fábrica: ● Usuario: admin ● Contraseña: admin ● Interfaz de red: eth0 ● Método IPv4: automático 1. Acceda al servidor dhcp o configure el servicio dhcp tal y como se describe en Instalar o configurar el Protocolo de configuración dinámica de host (DHCP) daemon. -
Página 66: Iniciar Sesión En Edge Gateway Mediante El Puerto Ethernet 2
3. Los clientes se encuentran en el archivo de arrendamiento. # cat /var/lib/dhcp/dhcpd.leases Iniciar sesión en Edge Gateway mediante el Puerto Ethernet 2 Estos son los valores predeterminados de fábrica: ● Usuario: admin ● Contraseña: admin ● Interfaz de red: eth1 ●... -
Página 67: Administración Del Firmware En Ubuntu Server
UEFI BIOS, de conformidad con los requisitos LVFS. NOTA: Para obtener información adicional sobre cómo actualizar el firmware en Linux, consulte dell.com/support/article/us/en/19/sln171755/ updating-the-dell-bios-in-linux-and-ubuntu-environments_. Actualización de firmware de Ubuntu Server: método en línea Siga estos pasos para actualizar el firmware del servidor Ubuntu automáticamente. -
Página 68: Configurar El Temporizador Guardián (Wdt)
El hardware de TPM se instala en productos con soporte de seguridad mejorado de Snappy. El TPM solo se admite en estos dispositivos que tienen el hardware TPM instalado. La configuración de activación/desactivación de TPM se puede configurar en el BIOS y administrar a través de la aplicación Dell Command | Configure en el sistema operativo. Configuración del sistema operativo... -
Página 69: Activar El Tpm En Dell Command | Configure
# ls /dev/tpm0 Activar el TPM en Dell Command | Configure Siga estos pasos para comprobar la activación del TPM en la UI de Dell Command | Configure la aplicación. 1. Si no está establecido, debe establecer la contraseña del BIOS. -
Página 70: Advanced Linux Sound Architecture (Alsa)
Advanced Linux Sound Architecture (ALSA) Advanced Linux Sound Architecture (ALSA) es parte del kernel de Linux, que ofrece una interfaz de programación de aplicaciones (API) para los controladores de dispositivos de la tarjeta de sonido. En la siguiente tabla se muestran las utilidades ALSA incluidas con el sistema Edge Gateway: Tabla 18. -
Página 71: Sensores
A continuación se muestra la enumeración de hardware GPS en Edge Gateway: ● Edge Gateway 3001: /dev/ttyHS0 ● Edge Gateway 3002: /dev/ttyHS1 ● Edge Gateway 3003: /dev/ttyHS0 Ejemplo de descarga de datos de transmisión NMEA (para Edge Gateway 3001/3003): # cat /dev/ttyHS0 NOTA: Para obtener más información sobre datos NMEA, consulte gpsinformation.org/dale/nmea. -
Página 72: Conversión De Datos Crudos Para Su Uso
Conversión de datos crudos para su uso Aplique la fórmula de la tabla para convertir los datos brutos recopilados en medidas utilizables. Tabla 20. Convertir los datos brutos del sensor de temperatura y la humedad relativa Humedad relativa y sensor de temperatura ST Micro HTS221 HR (en %) = (in_humidityrelative_raw + in_humidityrelative_offset) * in_humidityrelative_scale Temperatura (°C) = (in_temp_raw + in_temp_offset) * in_temp_scale... -
Página 73: Gestión De La Alimentación Del Sistema
1. Habilite Wake on WLAN en el programa de BIOS. Para obtener más información sobre cómo acceder al programa del BIOS, consulte Acceso a la configuración del BIOS. También puede usar Dell Command | Configure. # sudo /opt/dell/dcc/cctk --wakeonlan=enablewakeonwlan 2. Conecte el sistema a una red inalámbrica. - Página 74 1. Habilite Wake on LAN en el programa de BIOS. Para obtener más información sobre cómo acceder al programa del BIOS, consulte Acceso a la configuración del BIOS. También puede usar Dell Command | Configure. # sudo /opt/dell/dcc/cctk --wakeonlan=enable 2. Habilite Wake on LAN ( nmcli (activada de forma predeterminada).
-
Página 75: Administrador De Red Ubuntu
Administrador de red Ubuntu El administrador de red es un gestor de conexiones nativo de Ubuntu Server. La aplicación se puede utilizar para configurar Edge Gateway de modo que se detecte automáticamente y se conecte a la red. La aplicación puede utilizarse para configurar varios dispositivos de red. Se incluye una utilidad de línea de comandos nmcli con Administrador de red para admitir configuraciones de interfaz de usuario no gráficas. - Página 76 2. Sustituya la línea por la siguiente: ExecStart=/usr/sbin/ModemManager --debug --log-level=DEBUG 3. Reinicie el servicio. # systemctl daemon-reload Conexión a través de WLAN 1. Muestra una lista de interfaces de red como eth0, eth1, wlan0, mlan0, etc. # nmcli d 2. Muestra una lista de los puntos de acceso inalámbricos disponibles. # nmcli d wifi 3.
-
Página 77: Conexión A Través De Softap (Hostapd)
Conexión a través de SoftAP (hostapd) Habilitar el punto de acceso habilitado por software (SoftAP) puede mejorar la conectividad con los puntos de acceso inalámbricos al aumentar la entropía disponible y reducir el número de reintentos de conexión con los clientes. NOTA: Para obtener más información sobre SoftAP, consulte docs.ubuntu.com/core/es/stacks/network/wifi-ap/docs/index. -
Página 78: Cambio Entre Los Modos Wlan Y Bluetooth
5. Ejecute el siguiente comando para buscar dispositivos Bluetooth cercanos. # scan on 6. Ejecute el siguiente comando para detener el escaneo después de encontrar el teclado Bluetooth. # scan off 7. Ejecute el siguiente comando para emparejar el teclado Bluetooth. # pair <MAC address of Bluetooth keyboard>... -
Página 79: Restauración De Ubuntu Server
1. Requisitos previos. # sudo apt-get install bluez bluez-tools 2. Prepárese para emparejar MYSERVER y MYCLIENT. # sudo bluetoothctl [bluetoothctl]# power on [bluetooth]# discoverable on [bluetooth]# scan on [NEW] Device XX:XX:XX:XX:XX:XX MYCLIENT [bluetooth]# scan off 3. Empareje entre sí. [bluetooth]# agent on [bluetooth]# default-agent [bluetooth]# pairable on [bluetooth]# pair XX:XX:XX:XX:XX:XX <MAC Address of Device to Pair>... -
Página 80: Creación De La Unidad Flash Usb De Recuperación
● Para Ubuntu: dell.com/support/home/us/en/19/drivers/osiso/linux 2. Descargue e instale Dell OS Recovery Tool (Herramienta de recuperación del SO de Dell) en su computadora. 3. Inicie Dell OS Recovery Tool (Herramienta de recuperación del SO de Dell). 4. Haga clic en Yes (Sí) en la petición User Account Control (Control de cuentas de usuario). -
Página 81: Capítulo 6: Acceso Y Actualización Del Bios
Uso de Dell Command | Configure (DCC) para acceder a la configuración del BIOS Dell Command | Configure (DCC) es una aplicación instalada de fábrica en el sistema Edge Gateway que ayuda a configurar los valores del BIOS. Se compone de una interfaz de línea de comandos (CLI) para configurar diversas funciones del BIOS. Para obtener más información sobre DCC, consulte www.dell.com/dellclientcommandsuitemanuals. -
Página 82: Utilización De La Secuencia De Comandos De Invocación Usb
BIOS desde una unidad Flash USB Requisitos previos ● Archivo BIOS. Descargue el archivo desde www.dell.com/support. ● Una unidad Flash USB 2.0 o USB 3.0 de relleno con al menos 4 GB de espacio de almacenamiento Siga estos pasos para actualizar el BIOS: 1. -
Página 83: Sin Una Conexión A Internet
Dell recomienda activar la actualización de cápsula UEFI de forma predeterminada para que se ejecute en segundo plano para mantener el BIOS del sistema actualizado. NOTA: Para obtener más información sobre los comandos fwupd, consulte www.fwupd.org/users. Sin una conexión a Internet 1. -
Página 84: Edge Device Manager (Edm)
Edge Device Manager (EDM) El BIOS se puede actualizar de forma remota a través de la consola de EDM conectada a un sistema remoto. Para obtener más información sobre EDM, consulte www.dell.com/support/home/us/en/19/product-support/product/wyse-cloud- client-manager/research. Configuración del BIOS predeterminada General (nivel 1 del BIOS) Tabla 26. -
Página 85: Configuración Del Sistema (Nivel 1 Del Bios)
Tabla 26. General (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado HT Capable No aplicable 64-Bit Technology No aplicable Información del dispositivo eMMC Drive (Unidad eMMC) No aplicable LOM MAC Address No aplicable LOM2 MAC Address (Dirección No aplicable MAC de LOM2) -
Página 86: Security (Nivel 1 Del Bios)
Tabla 27. Configuración del sistema (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado Enable USB 3.0 Controller Enabled (Activado) [Enable/Disable] (Activar controladora USB 3.0 [Activar/ Desactivar]) Enable USB Port1 [Enable/ Enabled (Activado) Disable] (Activar puerto USB 1 [Activar/Desactivar]) Enable USB Port2 [Enable/... - Página 87 Tabla 28. Security (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado Enter the new password No aplicable (Introducir la contraseña nueva) Confirme la contraseña nueva No aplicable Strong Password Strong Password Enable Strong Password Disabled (Desactivado) [Enable/Disable] (Activar contraseña segura [Activar/...
-
Página 88: Inicio Seguro (Nivel 1 Del Bios)
Tabla 28. Security (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado Key Storage Enable [Enable/ Enabled (Activado) Disable] SHA-256 [Enable/Disable] Enabled (Activado) (SHA-256 [Activar/Desactivar]) Clear [Enable/Disable] Disabled (Desactivado) Computrace(R) Computrace(R) Deactivate/Disable/Activate Deactivate (Desactivar) (Desactivar/Deshabilitar/ Activar) Chassis Intrusion... -
Página 89: Administración De Energía (Nivel 1 Del Bios)
Tabla 30. Rendimiento (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado C-States Control C-States Control C-states [Enable/Disable] Enabled (Activado) (Estados C [Activar/ Desactivar]) Limit CPUID Value Limit CPUID Value Enable CPUID Limit [Enable/ Disabled (Desactivado) Disable] (Activar límite CPUID [Activar/Desactivar]) -
Página 90: Compatibilidad Con Virtualización (Nivel 1 Del Bios)
Tabla 32. Comportamiento durante la POST (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado Keyboard Errors Keyboard Errors Enable Keyboard Error Enabled (Activado) Detection [Enable/Disable] (Activar detección de errores del teclado [Activar/ Desactivar]) Fastboot Fastboot... -
Página 91: Registros Del Sistema (Nivel 1 Del Bios)
Tabla 34. Mantenimiento (nivel 1 del BIOS) (continuación) Nivel 2 del BIOS Nivel 3 del BIOS Elemento Valor predeterminado mensajes de SERR [Activar/ Desactivar]) BIOS Downgrade BIOS Downgrade Allow BIOS Downgrade [Enable/ Enabled (Activado) Disable] (Permitir desactualización del BIOS [Activar/Desactivar]) Data Wipe Data Wipe Wipe on Next Boot [Enable/... -
Página 92: Capítulo 7: Referencias
● Guía del usuario de Dell Command | Monitor ● Guía del usuario de Dell Command | PowerShell Provider Para obtener más información sobre el uso de Dell Data Protection | Encryption, consulte la documentación del software en www.dell.com/support/manuals. Referencias... -
Página 93: Capítulo 8: Apéndice
Utilice únicamente la antena de reemplazo suministrada o aprobada. NOTA: Las modificaciones en el dispositivo o el uso de antenas no autorizadas que no estén expresamente aprobados por Dell se considera una responsabilidad exclusiva del usuario, el encargado de la configuración o el operador, quienes deben evaluar nuevamente el equipo de acuerdo con todas las normas internacionales de seguridad, EMC y RF correspondientes. -
Página 94: Desmontaje Del Soporte De Riel Din
Tabla 37. Ganancia máxima de la antena auxiliar de banda ancha móvil (dBi) (continuación) Posición de la antena: inclinada Posición de la antena: recta Frecuencia (MHz) 4G (dBi) 4G (dBi) 1710~1880 1850~1990 1920~2170 Tabla 38. Ganancia máxima de la antena WLAN/GPS (dBi) Posición de la antena: inclinada Posición de la antena: recta Frecuencia (MHz) -
Página 95: Inicio Del Sistema E Inicio De Sesión: Configuración Del Sistema Mediante Ip Estática
NOTA: El nombre de usuario y la contraseña predeterminados son admin. Inicio del sistema e inicio de sesión: configuración del sistema mediante IP estática NOTA: Para ayudar a configurar el sistema Edge Gateway de forma remota, la dirección de IP estática del puerto Ethernet dos en el sistema Edge Gateway debe estar configurada con estos valores de fábrica: ●... - Página 96 Inicio del sistema e inicio de sesión: configuración del sistema mediante IP estática Esto le permite conectar el sistema Edge Gateway a través una computadora host, la cual debe estar en la misma subred. NOTA: La dirección IP estática del puerto Ethernet dos en el sistema Edge Gateway está establecida en los siguientes valores de fábrica: ●...
-
Página 97: Capítulo 9: Cómo Ponerse En Contacto Con Dell
Dell. Dell proporciona varias opciones de servicio y asistencia en línea o telefónica. Puesto que la disponibilidad varía en función del país y del producto, es posible que no pueda disponer de algunos servicios en su área.
