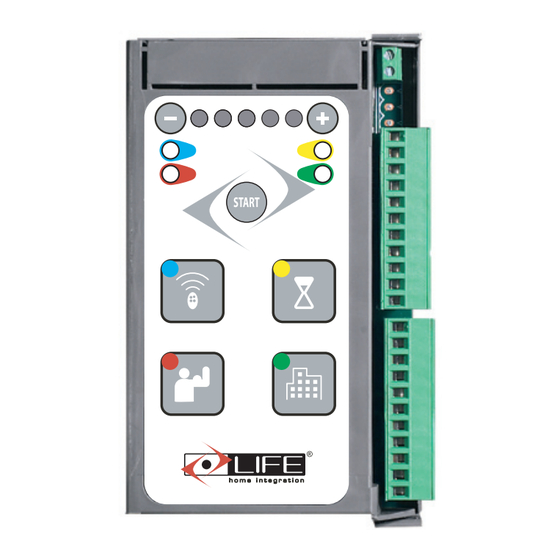

RG1 24DL
CENTRALE DI COMANDO PER AUTOMAZIONI AD UN MOTORE A 24V
ISTRUZIONI E AVVERTENZE PER L`INSTALLAZIONE, L`USO E LA MANUTENZIONE.
CONTROL UNIT FOR AUTOMATIONS FITTED WITH 24V MOTORS
INSTRUCTIONS AND WARNINGS FOR INSTALLATION, USE AND MAINTENANCE.
CENTRALE DE COMMANDE POUR AUTOMATISMES A UN MOTEUR A 24 V
INSTRUCTIONS ET CONSEILS POUR L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN.
CENTRALITA PARA PUERTAS SECCIONALES Y BASCULANTES RG1 24 DL
INSTRUCCIONES Y ADVERTENCIAS PARA LA INSTALACIÓN, EL USO Y EL MANTENIMIENTO.
CENTRAIS DE COMANDO PARA PORTÕES DE BATENTE
INSTRUÇÕES E ADVERTÊNCIAS PARA A INSTALAÇÃO, USO E MANUTENÇÃO.
STEUERUNG FÜR 24V-ANTRIEBE
ANLEITUNGEN UND HINWEISE FÜR INSTALLATION, GEBRAUCH UND WARTUNG.
CENTRALA STERUJĄCA DO AUTOMATYKI Z SIŁOWNIKIEM 24V
INSTRUKCJE I WSKAZÓWKI DOTYCZĄCE MONTAŻU, UŻYTKOWANIA I KONSERWACJI.
ПУЛЬТ УПРАВЛЕНИЯ ДЛЯ ВОРОТ С ДВУМЯ СТВОРКАМИ.
ИНСТРУКЦИИ, ЗАМЕЧАНИЯ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ.
ŘIADIACA JEDNOTKA POHONU PRE AUTOMATIZÁCIU VYBAVENÚ 24 V MOTORMI
POKYNY A VAROVANIA PRE INŠTALÁCIU, POUŽITIE A ÚDRŽBU.
VEZÉRLŐEGYSÉG 24 V-OS MOTOROKHOZ
SZERELÉSI UTASÍTÁSOK ÉS FIGYELMEZTETÉSEK, HASZNÁLAT ÉS KARBANTARTÁS.
ŘÍDÍCÍ JEDNOTKA POHONU PRO AUTOMATIZACI VYBAVENOU 24 V MOTORY
POKYNY A VAROVÁNÍ PRO INSTALACI, POUŽITÍ A ÚDRŽBU.
CONTROL UNIT FOR AUTOMATIONS FITTED WITH 24V MOTORS
RO
INSTRUCTIONS AND WARNINGS FOR INSTALLATION, USE AND MAINTENANCE.
3DP 079 0000 - 12/2008
