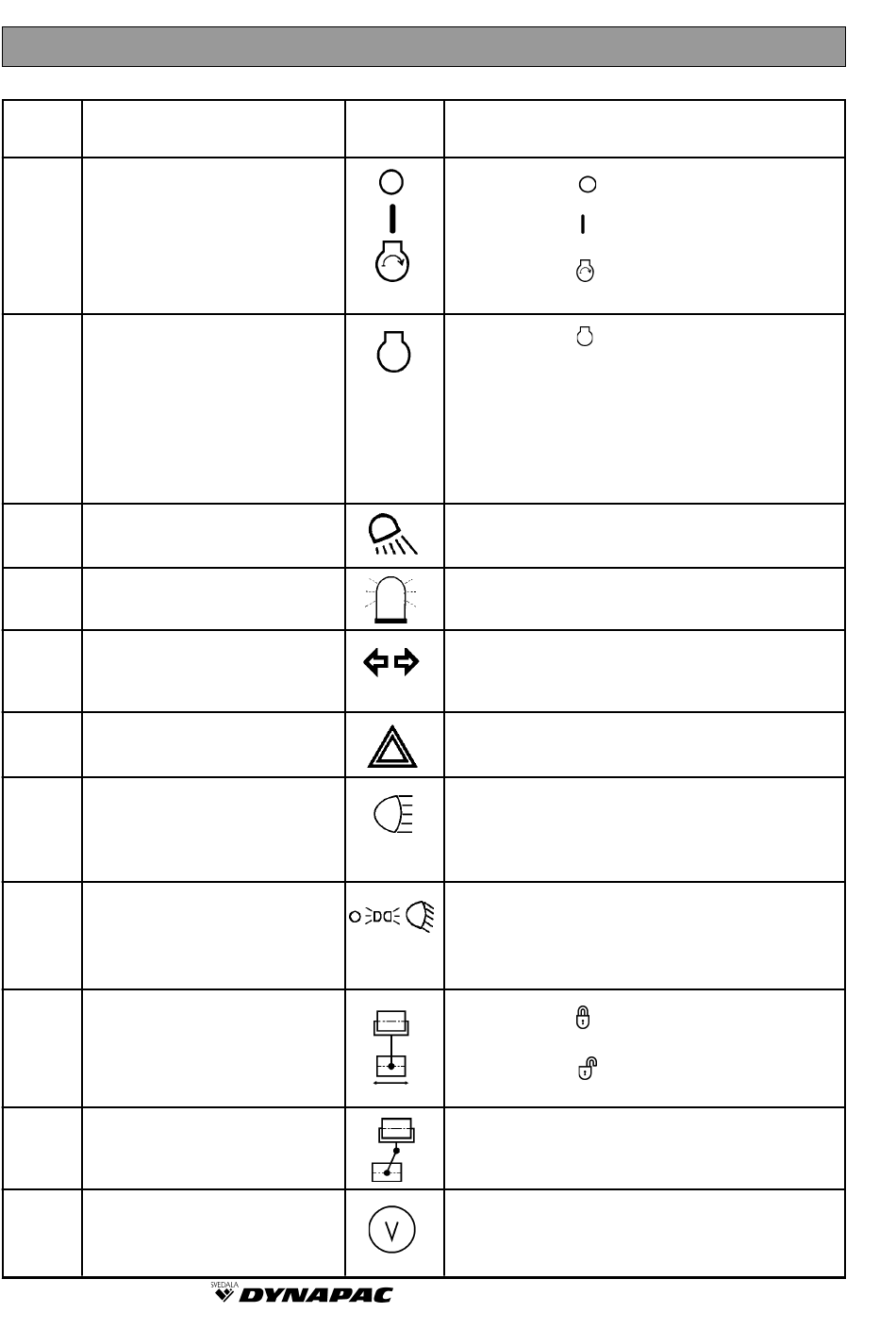

INSTRUMENTOS Y DISPOSITIVOS DE MANIOBRA, DESCRIPCIÓN DE FUNCIONES
Pos. en Denominación
fig. 8
1 Interruptor de arranque
2 Régimen del motor/Medición
de frecuencia de vibración,
interruptor (accesorio)
3 Alumbrado de trabajo trasero,
interruptor (accesorio)
4 Luz rotativa de advertencia,
interruptor (accesorio)
5 Indicadores de dirección,
interruptor (accesorio)
6 Intermitentes de advertencia,
interruptor (accesorio)
7 Luz larga/Corta, interruptor
con lámpara testigo
(accesorio)
8 Alumbrado de trabajo
delantero, interruptor
(accesorio)
9 Dirección pivotante, Activar/
Desactivar, interruptor
(accesorio)
10 Lámpara testigo de posición
de rodillo (accesorio)
11 Voltímetro
(accesorio)
10
Símbolo Función
En la posición
abierto.
En la posición , todos los instrumentos y
mandos eléctricos reciben corriente.
En la posición
arranque.
En la posición
motor en el instrumento 14.
En la posición izquierda se mide la frecuencia
del rodillo trasero.
En la posición derecha se mide la frecuencia
del rodillo delantero.
La frecuencia se indica en el instrumento
situado sobre el conmutador.
Al girar el mando a la derecha, se encienden
las luces de trabajo.
Al girar el mando a la derecha, se enciende la
luz de advertencia giratoria.
Al girar a la izquierda, parpadea el indicador
de dirección, etc. En la posición central, la
función de intermitencia está desactivada.
Al girar el mando a la derecha, se enciende la
luz intermitente de advertencia.
En la posición derecha se encienden las
luces largas y el interruptor.
En la posición izquierda se encienden las
luces cortas.
Al girar el mando a la derecha se encienden
las luces de estacionamiento en la primera
posición, y el alumbrado de trabajo delantero
en la segunda posición.
En la posición , está desactivada la
dirección pivotante.
En la posición
pivotante.
La lámpara indica que los bordes de los
rodillos no estén en línea entre sí.
Indica la tensión del sistema eléctrico.
Intervalo de indicación normal: de 12 a 15
voltios.
