I-768N-SPA / Válvula seca FireLock NXT
CONFIGURACIÓN INICIAL DEL SISTEMA (SIGUE)
Paso 10:
Abra la válvula del drenaje principal de la acometida de agua.
Paso 11:
Abra lentamente la válvula de control de la acometida de agua hasta
que el caudal sea estable en la válvula abierta del drenaje principal
de la acometida de agua.
Paso 12:
Cierre la válvula del drenaje principal de la acometida de agua cuando
el caudal sea estable.
Paso 13:
Abra completamente la válvula principal de control de la acometida de agua.
Paso 14:
Compruebe que todas las válvulas estén en posición normal de
funcionamiento (consulte el cuadro a la derecha).
PRECAUCIÓN
• Tome precauciones
al abrir la válvula de
control de la acometida
principal porque saldrá
agua de todas las
válvulas abiertas.
De no seguir estas
instrucciones puede
provocar daños en
la instalación.

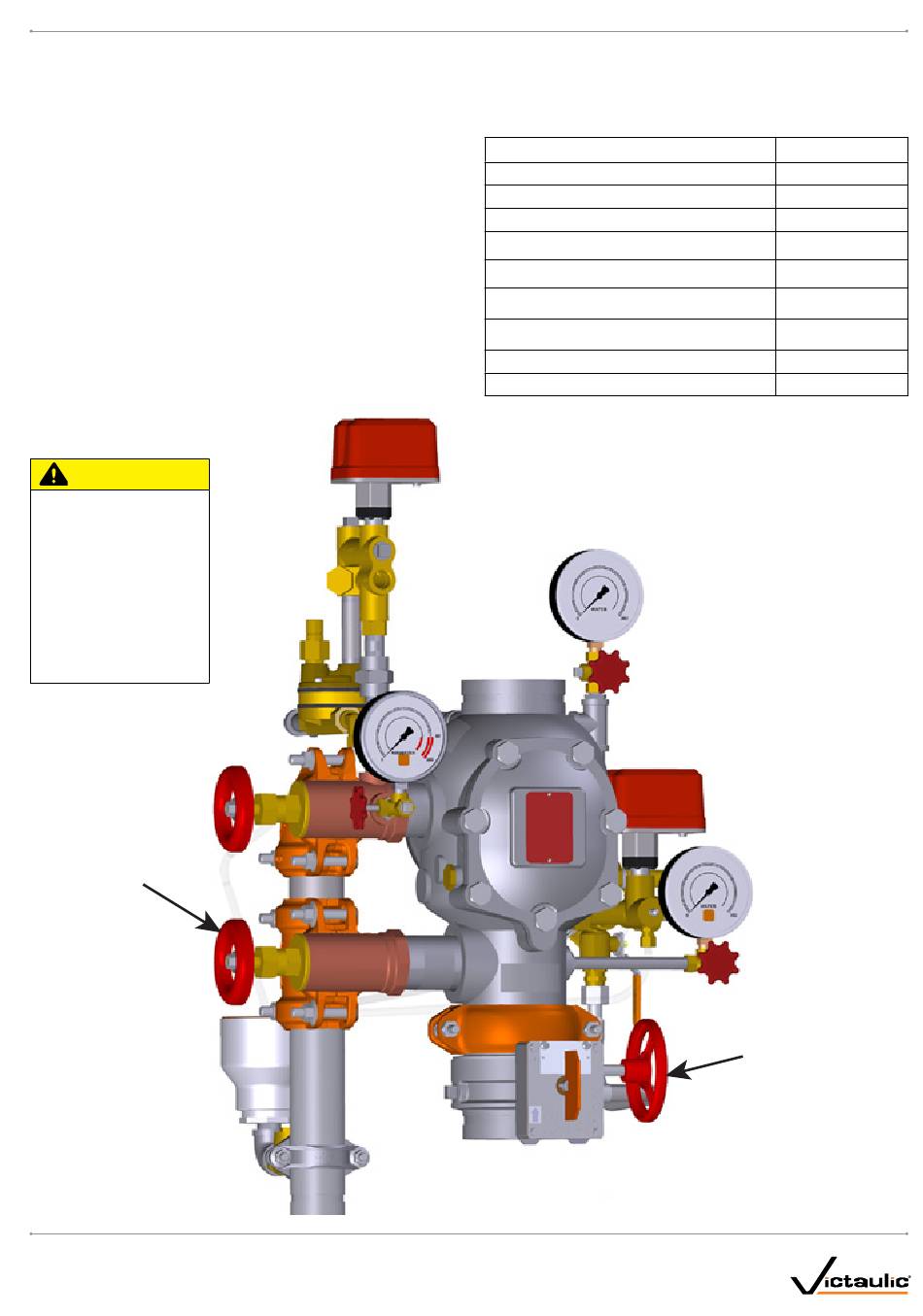

Válvula
principal
de drenaje
de la acometida
de agua
(Pasos 10 y 12)
REV_C
™ Serie 768N / Manual de instalación, mantenimiento y pruebas
Paso 15:
Notifique a las autoridades locales, a los controles de alarma de estaciones
remotas y a todos los afectados que el sistema está en funcionamiento.
Válvula de control principal de la acometida de agua
Válvula principal de drenaje de la acometida de agua
Válvula principal de drenaje del sistema
Válvula de bola de prueba de la línea de carga
del conjunto del colector de cebado
Válvula de bola de prueba de alarma del conjunto
del colector de cebado
Válvula de bola de aislamiento para acelerador seco
Serie 746-LPA (si existe)
Válvula de bola de ventilación de 1/4 de vuelta para
acelerador seco Serie 746-LPA (si existe)
Válvula de bola de llenado lento del AMTA Victaulic (si existe)
Válvula de bola de llenado rápido del AMTA Victaulic (si existe)
Válvula
Válvula de
control principal
de la acometida
de agua
(Pasos 11 y 13)
Posición normal
de funcionamiento
Abierta
Cerrada
Cerrada
Abierta
Cerrada
Abierta
Cerrada
Abierta
Cerrada
