I-768N-SPA / Válvula seca FireLock NXT
9.

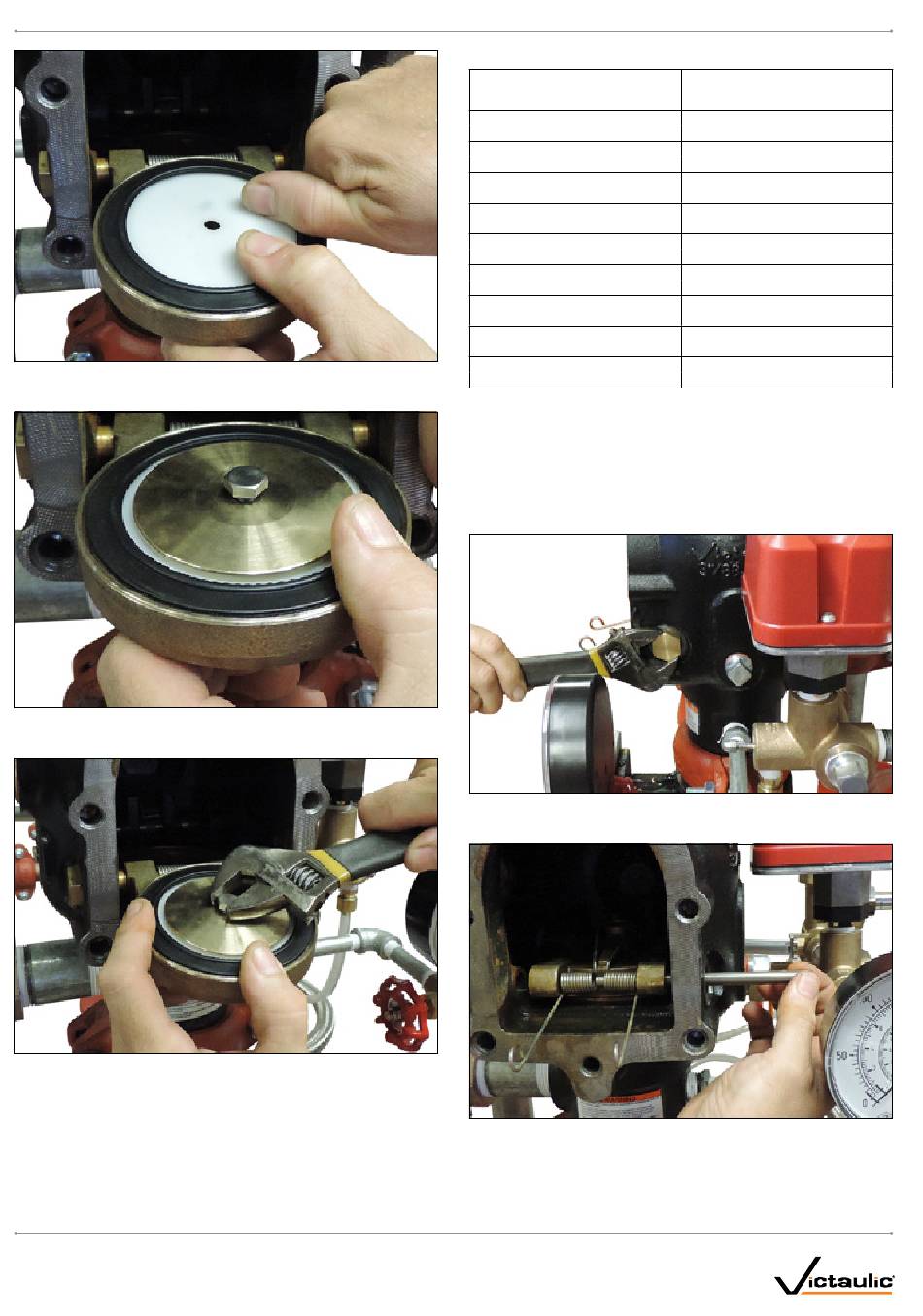

Instale el sellado en la clapeta con sumo cuidado. Compruebe que
el anillo de sellado se ajusta en la clapeta completamente.
10. Coloque el retén de sellado sobre la arandela de la clapeta.
Instale el sellado perno/perno por el retén de sellado y la clapeta.
11. Apriete el perno de sellado con el par de apriete que encontrará en
la tabla de esta página, para asegurar un correcto sellado.
I-768N-SPA_28
™
Serie 768N / Manual de instalación, mantenimiento y pruebas
PAR DE APRIETE DE LOS PERNOS DE SELLADO
12. Vuelva a colocar la tapa según lo indicado en el capítulo "Instalar
13. Vuelva a poner el sistema en funcionamiento según lo indicado
QUITAR Y CAMBIAR EL CONJUNTO DE CLAPETA
1.
2.
3.
Tamaño nominal
pulgadas o mm
1 ½
2
2 ½
76,1 mm
3
4
165,1 mm
6
8
la tapa y su junta".
en el capítulo "Resetear el sistema".
Siga los pasos 1 – 13 del capítulo "Inspección interna necesaria".
Quite los casquillos del eje de clapeta con juntas tóricas del cuerpo
de la válvula.
Quite el eje de la clapeta. NOTA: Al quitar el eje, el muelle de la
clapeta saltará. Conserve el muelle para más adelante.
Par requerido
Pulg.-lbs/N•m
40
5
40
5
90
10
90
10
90
10
110
12
160
18
160
18
160
18
REV_C
