Paso 2 - Presione
aparecerá siempre que este operando en modo DAC.
Creando curvas DAC compensadas
Cuando la operación con curvas DAC turned on, la curva DAC es mostrada típicamente. Las
curvas adicionales también pueden ser compensadas desde la curva DAC original por una
cantidad usuario-entrada. La cantidad compensada de DAC puede extenderse a partir de 0 dB
(ningunas curvas compensadas mostradas) a 12 dB. Cuando DAC OFFSET se fija a cualquier
valor con excepción del cero, tres curvas compensadas aparecerán además de la curva DAC
original. Su espaciamiento de la curva DAC representará el:
Valor dB OFFSET
La negativa del valor DAC OFFSET
Dos veces el valor DAC OFFSET
Para turn la característica DAC OFFSET:
Paso 1 - Dentro del menú TCG, selecciona SETUP 2 del submenú.
Paso 2 - Presione
cero elimina las curvas compensadas.
Ajuste de la ganancia aplicada usando TRANSFER CORRECTION
Cuando se activa DAC, ajustado el instrumento ajuste la ganancia que resultara a un ajuste igual a
la posición de la curva DAC. Para incrementar la ganancia del instrumento sin cambiar la posición
de la curva DAC, utilice la función TRANSFER CORR para compensar la variación de las
condiciones acoplador/superficie.
Departamento Técnico – Llog, s.a. de c.v.
junto a la función TCG MODE hasta que aparezca DAC. La curva DAC

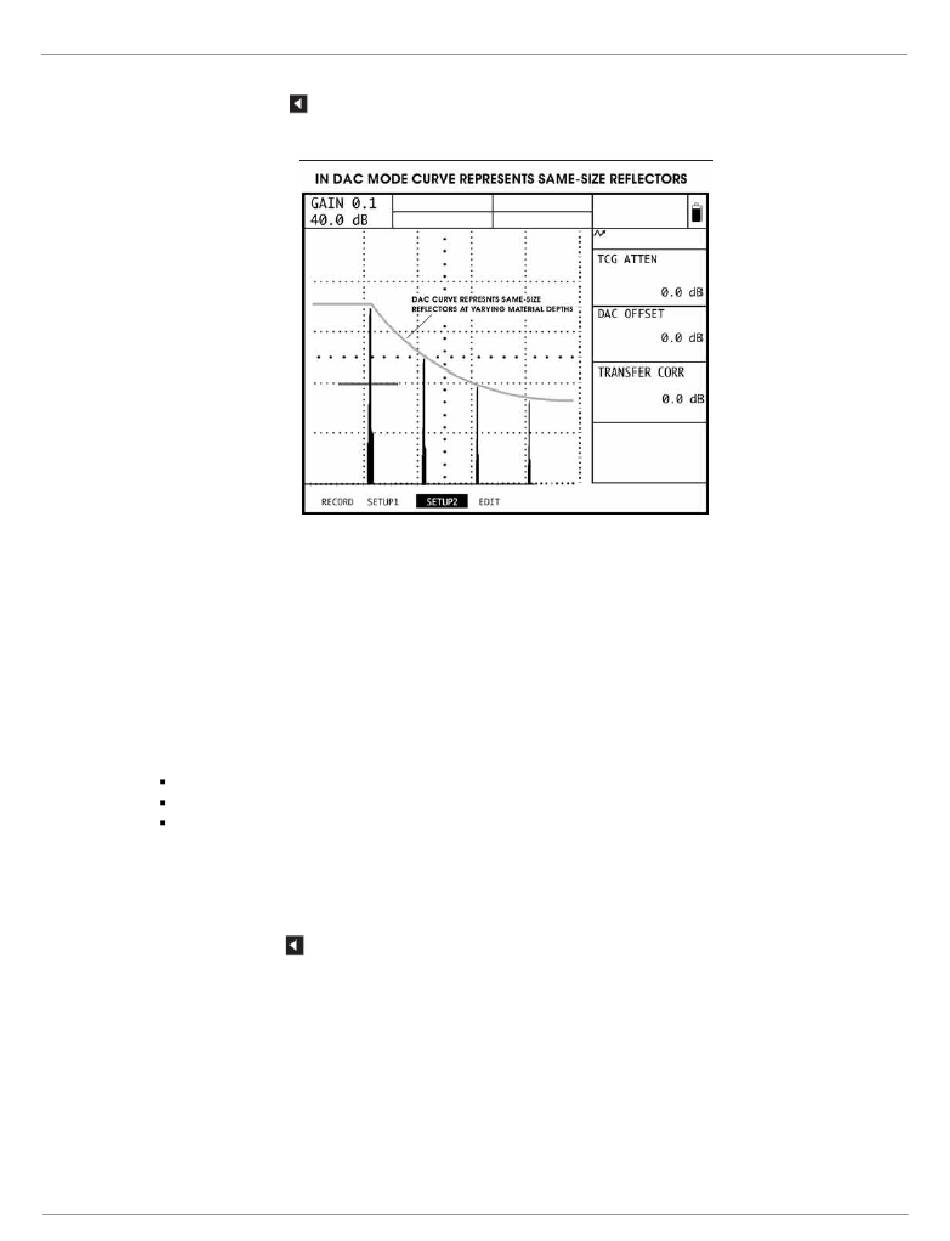

Figura 8-2 Curva DAC
