Paso 4 – Seleccionar la función START MODE, y después presionar [icono con flecha hacia la
izquierda] para ajustar el punto de inicio de referencia a IP, COMPUERTA IF, o COMPUERTA A.
NOTA: Cuando la función de las compuertas A y B es ajustada a IF GATE, ningún cambio en el
cruce del primer borde de la compuerta IF, automáticamente producirá un cambio igual
en el punto de inicio de la compuerta.
9.2 Mediciones basadas en los cruces de la compuerta IF
La compuerta IF es típicamente usada en las aplicaciones de las pruebas de inmersión. Lo cual
permite mediciones para ser referenciadas desde la interfase entre el líquido de inmersión
(usualmente agua) y el material a ser inspeccionado. En las aplicaciones de inmersión, la
compuerta IF es usualmente posicionada debido al primer eco que regresa desde la superficie del
material de prueba. Las posiciones de inicio de las compuertas A y B son entonces usualmente
atadas al cruce con el primer borde de las compuertas IF (usando la función de modo de inicio
localizada en el submenú GATEMODE).
9.2.1 Mediciones con la compuerta IF
Cuando la compuerta IF se encuentra disponible, los valores medidos mostrados en la Figura 9-2
pueden ser mostrados (ver sección 3.5 para seleccionar lecturas medidas en pantalla usando el
menú RESULTS). Esto es importante para notar que las mediciones en distancia relativa pueden
solamente ser mostradas sí el modo SATRT es ajustado a IF GATE.
Departamento Técnico – Llog, s.a. de c.v.

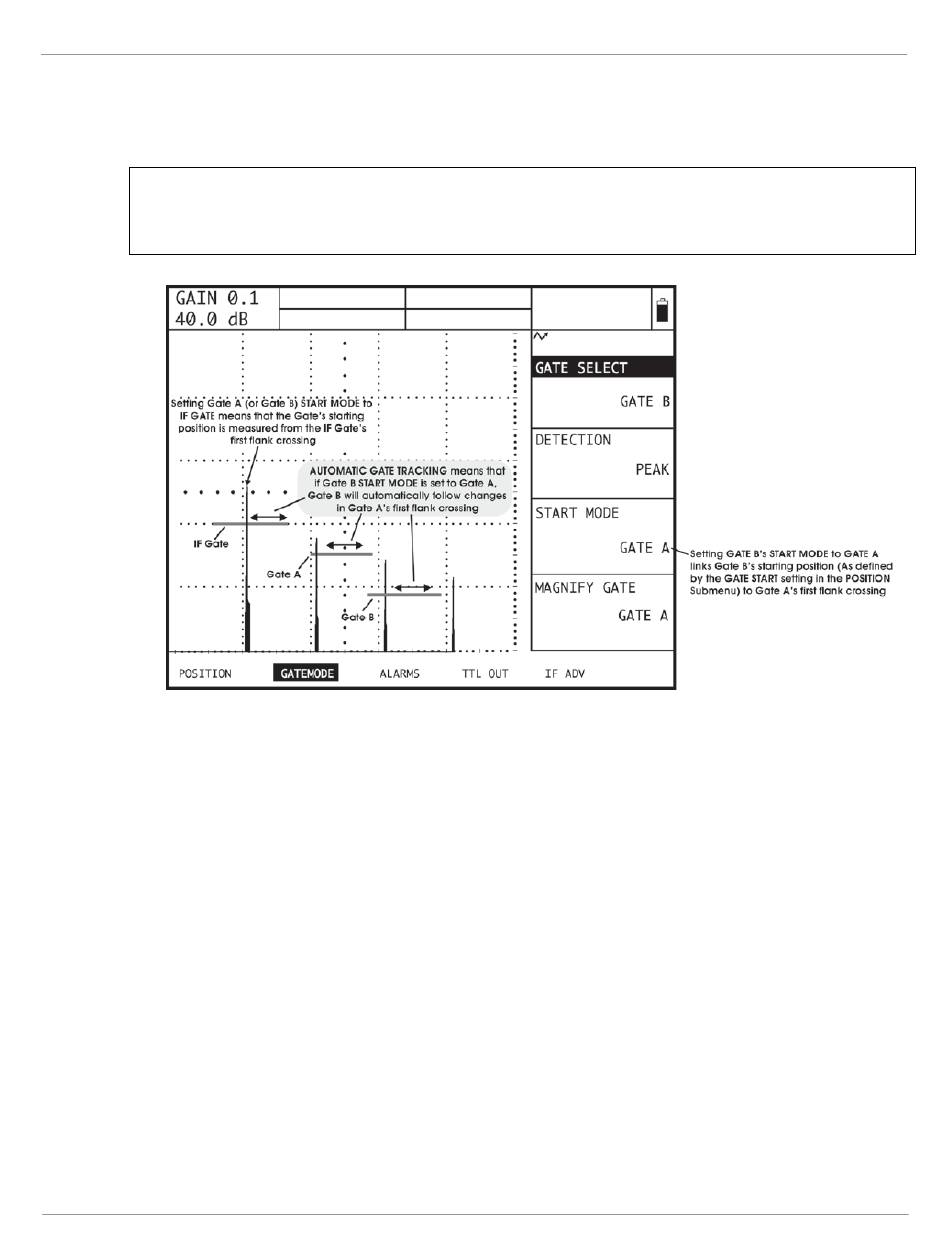

Figura 9.1 Función Modo de Inicio (Start)
Manual de Operación USN 60
Página 118
