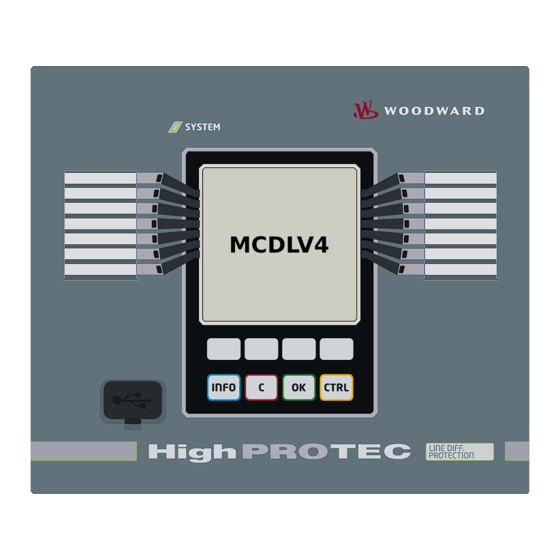

Manual de referencia MCDLV4-3.6-ES-REF
MCDLV4
Protección diferencial de dispositivo
Versión: 3.6.b (Crear 41591)
Traducción del original ‧ Español
Revision: - (Crear 42230)
© 2019

Publicidad

Tabla de contenido
loading

Manuales relacionados para Woodward HighPROTEC MCDLV4

Resumen de contenidos para Woodward HighPROTEC MCDLV4

  • Página 1 Manual de referencia MCDLV4-3.6-ES-REF MCDLV4 Protección diferencial de dispositivo Versión: 3.6.b (Crear 41591) Traducción del original ‧ Español Revision: - (Crear 42230) © 2019...
  • Página 2 Traducción del manual de referencia original Woodward Kempen GmbH Krefelder Weg 47 ∙ D–47906 Kempen (Germany) Postfach 10 07 55 (P.O.Box) ∙ D–47884 Kempen (Germany) Teléfono: +49 (0) 21 52 145 1 © 2019 Woodward Kempen GmbH MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 3: Tabla De Contenido

    Índice de contenido Índice de contenido ................Acerca de este manual de referencia .
  • Página 4 Índice de contenido ................Sistema .
  • Página 5 Índice de contenido 8.5.3 ................Modbus: Estados de entrada 8.5.4 .
  • Página 6 Índice de contenido 8.12.3 ................SNTP: Comandos directos 8.12.4 .
  • Página 7 Índice de contenido 9.10.4 ................IH2: Estados de entrada 9.10.5 .
  • Página 8 Índice de contenido 9.17.3 ................delta phi: Parámetros del grupo de ajustes 9.17.4 .
  • Página 9 Índice de contenido 9.24.3 ................f[1]: Parámetros del grupo de ajustes 9.24.4 .
  • Página 10 Índice de contenido 9.31.2 ................Sinc: Parámetros globales 9.31.3 .
  • Página 11 Índice de contenido 9.38.3 ................Superv Temp Ext[1]: Parámetros del grupo de ajustes 9.38.4 .
  • Página 12 Índice de contenido 12.2 ................Reg perturb 12.2.1 .

  • Página 13: Acerca De Este Manual De Referencia

    1 Acerca de este manual de referencia Acerca de este manual de referencia Este documento incluye todos los valores de configuración, comandos directos y señales de MCDLV4. Es decir, en él se indican todos los parámetros disponibles (o que pueden estar disponibles) con las versiones completas (opcional) del dispositivo de protección MCDLV4.
  • Página 14 1 Acerca de este manual de referencia continuación, en los subcapítulos en los que se incluyen los varios tipos de parámetro, solo se menciona la primera instancia (p. ej., »I[1]«), ya que el resto de instancias son idénticas. Estructura de una tabla de referencia Dado que todos los módulos, o casi todos ellos, pueden activarse o desactivarse independientemente de otros módulos y que todos los parámetros de un módulo inactivo desaparecen del menú, no sería práctico incluir en este manual de referencia una lista de...
  • Página 15 (venda) a un tercero, el manual debe entregarse con el mismo. Información referente a responsabilidades y garantía Woodward no acepta responsabilidad alguna por los daños provocados como resultado de las conversiones o cambios realizados en el dispositivo o los trabajos de planificación (proyección), el ajuste de parámetros o los cambios de ajuste realizados por el cliente.
  • Página 16 1 Acerca de este manual de referencia La garantía y las condiciones de responsabilidad indicadas en los Términos y condiciones generales de Woodward no están complementadas por las explicaciones mencionadas anteriormente. MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 17: Hardware

    2 Hardware 2.1 Device Configuration Hardware Device Configuration Protección diferencial de dispositivo MCDLV4 Var hardware 1 8 entradas digitales|7 relés salida binaria Rango operativo | Entradas medición voltaje: 0-800VAC 16 entradas digitales | 13 relés de salida binaria Rango operativo | Entradas medición voltaje: 0-800VAC 24 entradas digitales | 20 relés de salida binaria Rango operativo | Entradas medición voltaje: 0-300VAC Var hardware 2...
  • Página 18 2 Hardware 2.1 Device Configuration Protección diferencial de dispositivo MCDLV4 RS 485, Ethernet: Modbus TCP/RTU | IEC 60870-5-103 | IEC 60870-5-104 | DNP3 UDP/TCP/RTU Ethernet/Fibra óptica: Comunicación IEC 61850 | Modbus TCP | DNP3 UDP/TCP | IEC 60870-5-104 Ethernet/Fibra óptica: Modbus TCP | DNP3 UDP/TCP | IEC 60870-5-104 RS 485, Ethernet: IEC 61850 | Modbus TCP/RTU | IEC 60870-5-103 | IEC 60870-5-104 | DNP3 UDP/TCP/RTU Placa circuito impr.

  • Página 19: Entr Digit

    2 Hardware 2.2 Entr digit Entr digit 2.2.1 ED ran. X1 («DI8‑X1») ED ran. X1 . Volt nomin [Parám dispos / Entr digit / ED ran. X1 / Grupo 1] [Parám dispos / Entr digit / ED ran. X1 / Grupo 2] [Parám dispos / Entr digit / ED ran.

  • Página 20: Ed Ran. X5

    2 Hardware 2.2 Entr digit 2.2.2 ED ran. X5 ED ran. X5 . Volt nomin [Parám dispos / Entr digit / ED ran. X5 / Grupo 1] 24 VCC 24 VCC, 48 VCC, 60 VCC, 110 VCC, 230 VCC, 110 VCA, 230 VCA ╚═▷...

  • Página 21: Ed Ran. X6

    2 Hardware 2.2 Entr digit 2.2.3 ED ran. X6 ED ran. X6 . Volt nomin [Parám dispos / Entr digit / ED ran. X6 / Grupo 1] 24 VCC 24 VCC, 48 VCC, 60 VCC, 110 VCC, 230 VCC, 110 VCA, 230 VCA ╚═▷...

  • Página 22: Salidas Bin

    2 Hardware 2.3 Salidas bin Salidas bin 2.3.1 SD ran. X2 (6 Salidas bin) (6 Salidas bin) SD ran. X2 . Modo func. [Parám dispos / Salidas bin / SD ran. X2 / SD 1] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷...
  • Página 23 2 Hardware 2.3 Salidas bin SD ran. X2 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X2 / SD 1] SG[1] . CmdDes «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Asignación SD ran. X2 . Inversión 1 [Parám dispos / Salidas bin / SD ran.
  • Página 24 2 Hardware 2.3 Salidas bin SD ran. X2 . Bloq. [Parám dispos / Salidas bin / SD ran. X2 / SD 2] inactivo inactivo, activo ╚═▷ Modo. Define si la Salida del Relé se asegurará cuando se seleccione. SD ran. X2 . Confirmación [Parám dispos / Salidas bin / SD ran.
  • Página 25 2 Hardware 2.3 Salidas bin SD ran. X2 . Asignación 2 [Parám dispos / Salidas bin / SD ran. X2 / SD 2]  . . .  SD ran. X2 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..
  • Página 26 2 Hardware 2.3 Salidas bin SD ran. X2 . Inversión [Parám dispos / Salidas bin / SD ran. X2 / SD 3] inactivo inactivo, activo ╚═▷ Modo. Inversión de la señal colectiva (puerta OR/disyunción). Se puede programar una puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 27 2 Hardware 2.3 Salidas bin SD ran. X2 . t-esp [Parám dispos / Salidas bin / SD ran. X2 / SD 4] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 28 2 Hardware 2.3 Salidas bin SD ran. X2 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X2 / SD 4]  . . .  SD ran. X2 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. SD ran.
  • Página 29 2 Hardware 2.3 Salidas bin SD ran. X2 . Confirmación [Parám dispos / Salidas bin / SD ran. X2 / SD 5] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • SD ran. X2 . Bloq. = activo Señal de Confirmación: Se puede asignar una señal de confirmación (que confirma el relé...
  • Página 30 2 Hardware 2.3 Salidas bin SD ran. X2 . t-esp [Parám dispos / Salidas bin / SD ran. X2 / SD 6] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 31 2 Hardware 2.3 Salidas bin SD ran. X2 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X2 / SD 6]  . . .  SD ran. X2 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. MCDLV4-3.6-ES-REF MCDLV4...

  • Página 32: Sd Ran. X2: Serv

    2 Hardware 2.3 Salidas bin 2.3.1.1 SD ran. X2: Serv SD ran. X2 . Ctrl DESACTIV. [Serv / Modo Prue (inhib prot) / DESACTIV. / SD ran. X2] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilita y deshabilita la desactivación de las salidas de los relés. Éste es el primero de los dos pasos del proceso para inhibir el funcionamiento o las salidas de los relés.
  • Página 33 2 Hardware 2.3 Salidas bin SD ran. X2 . Modo Forz. [Serv / Modo Prue (inhib prot) / Forz. OR / SD ran. X2] permanent permanent, Tie esp ╚═▷ Modo. Por medio de esta función se puede sobrescribir el Estado de Relé de Salida normal (forzado) en caso de que el Relé...

  • Página 34: Sd Ran. X4 (5 Salidas Bin)

    2 Hardware 2.3 Salidas bin 2.3.2 SD ran. X4 (5 Salidas bin) SD ran. X4 . Modo func. [Parám dispos / Salidas bin / SD ran. X4 / SD 1] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷ 1...n Modos func..
  • Página 35 2 Hardware 2.3 Salidas bin SD ran. X4 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X4 / SD 1]  . . .  SD ran. X4 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..
  • Página 36 2 Hardware 2.3 Salidas bin SD ran. X4 . Confirmación [Parám dispos / Salidas bin / SD ran. X4 / SD 2] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • SD ran. X4 . Bloq. = activo Señal de Confirmación: Se puede asignar una señal de confirmación (que confirma el relé...
  • Página 37 2 Hardware 2.3 Salidas bin SD ran. X4 . t-esp [Parám dispos / Salidas bin / SD ran. X4 / SD 3] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 38 2 Hardware 2.3 Salidas bin SD ran. X4 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X4 / SD 3]  . . .  SD ran. X4 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. SD ran.
  • Página 39 2 Hardware 2.3 Salidas bin SD ran. X4 . Inversión [Parám dispos / Salidas bin / SD ran. X4 / SD 4] inactivo inactivo, activo ╚═▷ Modo. Inversión de la señal colectiva (puerta OR/disyunción). Se puede programar una puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 40 2 Hardware 2.3 Salidas bin SD ran. X4 . Bloq. [Parám dispos / Salidas bin / SD ran. X4 / SD 5] inactivo inactivo, activo ╚═▷ Modo. Define si la Salida del Relé se asegurará cuando se seleccione. SD ran. X4 . Confirmación [Parám dispos / Salidas bin / SD ran.

  • Página 41: Sd Ran. X4: Serv

    2 Hardware 2.3 Salidas bin 2.3.2.1 SD ran. X4: Serv SD ran. X4 . Ctrl DESACTIV. [Serv / Modo Prue (inhib prot) / DESACTIV. / SD ran. X4] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilita y deshabilita la desactivación de las salidas de los relés. Éste es el primero de los dos pasos del proceso para inhibir el funcionamiento o las salidas de los relés.
  • Página 42 2 Hardware 2.3 Salidas bin SD ran. X4 . Modo Forz. [Serv / Modo Prue (inhib prot) / Forz. OR / SD ran. X4] permanent permanent, Tie esp ╚═▷ Modo. Por medio de esta función se puede sobrescribir el Estado de Relé de Salida normal (forzado) en caso de que el Relé...

  • Página 43: Sd Ran. X5 (6 Salidas Bin) (6 Salidas Bin)

    2 Hardware 2.3 Salidas bin 2.3.3 SD ran. X5 (6 Salidas bin) (6 Salidas bin) SD ran. X5 . Modo func. [Parám dispos / Salidas bin / SD ran. X5 / SD 1] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷...
  • Página 44 2 Hardware 2.3 Salidas bin SD ran. X5 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X5 / SD 1]  . . .  SD ran. X5 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..
  • Página 45 2 Hardware 2.3 Salidas bin SD ran. X5 . Confirmación [Parám dispos / Salidas bin / SD ran. X5 / SD 2] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • SD ran. X5 . Bloq. = activo Señal de Confirmación: Se puede asignar una señal de confirmación (que confirma el relé...
  • Página 46 2 Hardware 2.3 Salidas bin SD ran. X5 . t-esp [Parám dispos / Salidas bin / SD ran. X5 / SD 3] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 47 2 Hardware 2.3 Salidas bin SD ran. X5 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X5 / SD 3]  . . .  SD ran. X5 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. SD ran.
  • Página 48 2 Hardware 2.3 Salidas bin SD ran. X5 . Inversión [Parám dispos / Salidas bin / SD ran. X5 / SD 4] inactivo inactivo, activo ╚═▷ Modo. Inversión de la señal colectiva (puerta OR/disyunción). Se puede programar una puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 49 2 Hardware 2.3 Salidas bin SD ran. X5 . Bloq. [Parám dispos / Salidas bin / SD ran. X5 / SD 5] inactivo inactivo, activo ╚═▷ Modo. Define si la Salida del Relé se asegurará cuando se seleccione. SD ran. X5 . Confirmación [Parám dispos / Salidas bin / SD ran.
  • Página 50 2 Hardware 2.3 Salidas bin SD ran. X5 . Modo func. [Parám dispos / Salidas bin / SD ran. X5 / SD 6] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷ 1...n Modos func.. Modo de funcionamiento SD ran. X5 . t-esp [Parám dispos / Salidas bin / SD ran.
  • Página 51 2 Hardware 2.3 Salidas bin SD ran. X5 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X5 / SD 6]  . . .  SD ran. X5 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..

  • Página 52: Sd Ran. X5: Serv

    2 Hardware 2.3 Salidas bin 2.3.3.1 SD ran. X5: Serv SD ran. X5 . Ctrl DESACTIV. [Serv / Modo Prue (inhib prot) / DESACTIV. / SD ran. X5] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilita y deshabilita la desactivación de las salidas de los relés. Éste es el primero de los dos pasos del proceso para inhibir el funcionamiento o las salidas de los relés.
  • Página 53 2 Hardware 2.3 Salidas bin SD ran. X5 . Modo Forz. [Serv / Modo Prue (inhib prot) / Forz. OR / SD ran. X5] permanent permanent, Tie esp ╚═▷ Modo. Por medio de esta función se puede sobrescribir el Estado de Relé de Salida normal (forzado) en caso de que el Relé...

  • Página 54: Sd Ran. X5 (4 Salidas Bin) (4 Salidas Bin)

    2 Hardware 2.3 Salidas bin 2.3.4 SD ran. X5 (4 Salidas bin) (4 Salidas bin) SD ran. X5 . Modo func. [Parám dispos / Salidas bin / SD ran. X5 / SD 1] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷...
  • Página 55 2 Hardware 2.3 Salidas bin SD ran. X5 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X5 / SD 1]  . . .  SD ran. X5 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..
  • Página 56 2 Hardware 2.3 Salidas bin SD ran. X5 . Confirmación [Parám dispos / Salidas bin / SD ran. X5 / SD 2] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • SD ran. X5 . Bloq. = activo Señal de Confirmación: Se puede asignar una señal de confirmación (que confirma el relé...
  • Página 57 2 Hardware 2.3 Salidas bin SD ran. X5 . t-esp [Parám dispos / Salidas bin / SD ran. X5 / SD 3] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 58 2 Hardware 2.3 Salidas bin SD ran. X5 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X5 / SD 3]  . . .  SD ran. X5 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. SD ran.
  • Página 59 2 Hardware 2.3 Salidas bin SD ran. X5 . Inversión [Parám dispos / Salidas bin / SD ran. X5 / SD 4] inactivo inactivo, activo ╚═▷ Modo. Inversión de la señal colectiva (puerta OR/disyunción). Se puede programar una puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 60 2 Hardware 2.3 Salidas bin 2.3.4.1 SD ran. X5: Serv SD ran. X5 . Ctrl DESACTIV. [Serv / Modo Prue (inhib prot) / DESACTIV. / SD ran. X5] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilita y deshabilita la desactivación de las salidas de los relés. Éste es el primero de los dos pasos del proceso para inhibir el funcionamiento o las salidas de los relés.
  • Página 61 2 Hardware 2.3 Salidas bin SD ran. X5 . Modo Forz. [Serv / Modo Prue (inhib prot) / Forz. OR / SD ran. X5] permanent permanent, Tie esp ╚═▷ Modo. Por medio de esta función se puede sobrescribir el Estado de Relé de Salida normal (forzado) en caso de que el Relé...

  • Página 62: Sd Ran. X6 (4 Salidas Bin) (4 Salidas Bin)

    2 Hardware 2.3 Salidas bin 2.3.5 SD ran. X6 (4 Salidas bin) (4 Salidas bin) SD ran. X6 . Modo func. [Parám dispos / Salidas bin / SD ran. X6 / SD 1] Normalmente abierto (NO) Normalmente abierto (NO), Normalmente cerrado (NC) ╚═▷...
  • Página 63 2 Hardware 2.3 Salidas bin SD ran. X6 . Asignación 1 [Parám dispos / Salidas bin / SD ran. X6 / SD 1]  . . .  SD ran. X6 . Asignación 7 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..
  • Página 64 2 Hardware 2.3 Salidas bin SD ran. X6 . Confirmación [Parám dispos / Salidas bin / SD ran. X6 / SD 2] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • SD ran. X6 . Bloq. = activo Señal de Confirmación: Se puede asignar una señal de confirmación (que confirma el relé...
  • Página 65 2 Hardware 2.3 Salidas bin SD ran. X6 . t-esp [Parám dispos / Salidas bin / SD ran. X6 / SD 3] 0.00s 0.00s  . . .  300.00s Para identificar claramente la transición de estado de un relé de salida binaria, se mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 66 2 Hardware 2.3 Salidas bin SD ran. X6 . Inversión 1 [Parám dispos / Salidas bin / SD ran. X6 / SD 3]  . . .  SD ran. X6 . Inversión 7 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. SD ran.
  • Página 67 2 Hardware 2.3 Salidas bin SD ran. X6 . Inversión [Parám dispos / Salidas bin / SD ran. X6 / SD 4] inactivo inactivo, activo ╚═▷ Modo. Inversión de la señal colectiva (puerta OR/disyunción). Se puede programar una puerta AND en combinación con las señales de entrada invertidas (conjunción).

  • Página 68: Sd Ran. X6: Serv

    2 Hardware 2.3 Salidas bin 2.3.5.1 SD ran. X6: Serv SD ran. X6 . Ctrl DESACTIV. [Serv / Modo Prue (inhib prot) / DESACTIV. / SD ran. X6] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilita y deshabilita la desactivación de las salidas de los relés. Éste es el primero de los dos pasos del proceso para inhibir el funcionamiento o las salidas de los relés.
  • Página 69 2 Hardware 2.3 Salidas bin SD ran. X6 . Modo Forz. [Serv / Modo Prue (inhib prot) / Forz. OR / SD ran. X6] permanent permanent, Tie esp ╚═▷ Modo. Por medio de esta función se puede sobrescribir el Estado de Relé de Salida normal (forzado) en caso de que el Relé...

  • Página 70: Led

    2 Hardware 2.4 LED 2.4.1 LED grupo A LED grupo A . Bloq. [Parám dispos / LED / LED grupo A / LED 1] inactivo inactivo, activo, Activo, activado por alarma ╚═▷ Modo. Define si el LED se bloqueará cuando se seleccione. LED grupo A .
  • Página 71 2 Hardware 2.4 LED LED grupo A . Inversión 1 [Parám dispos / LED / LED grupo A / LED 1]  . . .  LED grupo A . Inversión 5 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. LED grupo A .
  • Página 72 2 Hardware 2.4 LED LED grupo A . Color inactivo LED [Parám dispos / LED / LED grupo A / LED 2] «-» verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es no verdadero.
  • Página 73 2 Hardware 2.4 LED LED grupo A . Señ conf [Parám dispos / LED / LED grupo A / LED 3] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Señal de confirmación del LED. Si la conexión se define como activa, el LED solo se puede confirmar si las señales que iniciaron el ajusten dejan de estar presentes.
  • Página 74 2 Hardware 2.4 LED LED grupo A . Asignación 2 [Parám dispos / LED / LED grupo A / LED 3]  . . .  LED grupo A . Asignación 5 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Asignación LED grupo A .
  • Página 75 2 Hardware 2.4 LED LED grupo A . Asignación 1 [Parám dispos / LED / LED grupo A / LED 4]  . . .  LED grupo A . Asignación 5 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Asignación LED grupo A .
  • Página 76 2 Hardware 2.4 LED LED grupo A . Color inactivo LED [Parám dispos / LED / LED grupo A / LED 5] «-» verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es no verdadero.
  • Página 77 2 Hardware 2.4 LED LED grupo A . Color activo LED [Parám dispos / LED / LED grupo A / LED 6] rojo verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es verdadero.
  • Página 78 2 Hardware 2.4 LED LED grupo A . Señ conf [Parám dispos / LED / LED grupo A / LED 7] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Señal de confirmación del LED. Si la conexión se define como activa, el LED solo se puede confirmar si las señales que iniciaron el ajusten dejan de estar presentes.

  • Página 79: Led Grupo B

    2 Hardware 2.4 LED 2.4.2 LED grupo B LED grupo B . Bloq. [Parám dispos / LED / LED grupo B / LED 1] inactivo inactivo, activo, Activo, activado por alarma ╚═▷ Modo. Define si el LED se bloqueará cuando se seleccione. LED grupo B .
  • Página 80 2 Hardware 2.4 LED LED grupo B . Inversión 1 [Parám dispos / LED / LED grupo B / LED 1]  . . .  LED grupo B . Inversión 5 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. LED grupo B .
  • Página 81 2 Hardware 2.4 LED LED grupo B . Color inactivo LED [Parám dispos / LED / LED grupo B / LED 2] «-» verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es no verdadero.
  • Página 82 2 Hardware 2.4 LED LED grupo B . Señ conf [Parám dispos / LED / LED grupo B / LED 3] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Señal de confirmación del LED. Si la conexión se define como activa, el LED solo se puede confirmar si las señales que iniciaron el ajusten dejan de estar presentes.
  • Página 83 2 Hardware 2.4 LED LED grupo B . Bloq. [Parám dispos / LED / LED grupo B / LED 4] inactivo inactivo, activo, Activo, activado por alarma ╚═▷ Modo. Define si el LED se bloqueará cuando se seleccione. LED grupo B . Señ conf [Parám dispos / LED / LED grupo B / LED 4] «-»...
  • Página 84 2 Hardware 2.4 LED LED grupo B . Inversión 1 [Parám dispos / LED / LED grupo B / LED 4]  . . .  LED grupo B . Inversión 5 inactivo inactivo, activo ╚═▷ Modo. Inversión del estado de la señal asignada. LED grupo B .
  • Página 85 2 Hardware 2.4 LED LED grupo B . Asignación 1 [Parám dispos / LED / LED grupo B / LED 5]  . . .  LED grupo B . Asignación 5 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Asignación LED grupo B .
  • Página 86 2 Hardware 2.4 LED LED grupo B . Color inactivo LED [Parám dispos / LED / LED grupo B / LED 6] «-» verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es no verdadero.
  • Página 87 2 Hardware 2.4 LED LED grupo B . Color activo LED [Parám dispos / LED / LED grupo B / LED 7] rojo verde, rojo, luz roja, luz verde, «-» ╚═▷ Color activo LED. El LED se ilumina en este color si el estado de la asignación de OR de las señales es verdadero.

  • Página 88: Hmi

    2 Hardware 2.5 HMI panel delantero Contras. [Parám dispos / Seguridad / Contras.] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). Cambiando la contraseña Nivel de acceso [Parám dispos / Seguridad / Nivel de acceso] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información).

  • Página 89: Hmi: Comandos Directos

    2 Hardware 2.5 HMI 2.5.2 HMI: Comandos directos HMI . Contr. [Parám dispos / HMI] 0%  . . .  100% Contraste HMI . Config. de restab. del disp. [Parám dispos / Seguridad / Ajustes generales] "Valores fáb.", "Rest. contr." "Valores fáb.", "Rest. contr.", Solo "Valores fáb.", Desact. puesta a cero ╚═▷...

  • Página 90: Seguridad

    3 Seguridad Seguridad • ComProt . Sm. view por ComDeProt: ╚═▷ Tabla • Control . Autorid. Conmutac: ╚═▷ Tabla • HMI . Config. de restab. del disp.: ╚═▷ Tabla • HMI . t-máx edic/acceso: ╚═▷ Tabla • HMI . Config. de restab. del disp.: ╚═▷...
  • Página 91 3 Seguridad Sis . Certificado TLS [Operación / Seguridad / Estados de seguridad] Para dispositivos Para dispositivos, Básico, Corrupto ╚═▷ Certificado TLS. Tipo de certificado que utiliza el dispositivo para la comunicación cifrada. Este valor está directamente relacionado con el nivel de seguridad de la comunicación. Registrador de seguridad [Operación / Seguridad / Registrador de seguridad] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para...

  • Página 92: Ajustes De Campo

    4 Ajustes de campo Ajustes de campo Ajustes de campo Par. cam.: Parámetros globales Par. cam. . Secuencia fases [Par. cam. / Ajustes generales] ABC, ACB ╚═▷ Secuencia fases. Dirección de Secuencia de Fase Par. cam. . f [Par. cam. / Ajustes generales] 50Hz 50Hz, 60Hz ╚═▷...

  • Página 93: Vt: Parámetros Globales

    4 Ajustes de campo 4.2 VT Transformador de tensión 4.2.1 VT: Parámetros globales VT . Nivel corte V [Parám dispos / Visualiz medidas / Voltaje] 0.005Vn 0.0Vn  . . .  0.100Vn El Voltaje de Fase que aparece en la Pantalla o en el Software de PC se mostrará como cero si el Voltaje de Fase no llega al nivel de corte.
  • Página 94 4 Ajustes de campo 4.2 VT VT . VT sec [Par. cam. / VT] 100V If: ran. 4 = Entradas medición voltaje • 60.00V  . . .  520.00V If: ran. 4 = Medición de voltaje | 5 relés de salida binarios • 60.00V  . . .  200.00V Voltaje nominal de los Transformadores de voltaje en el lado secundario.
  • Página 95 4 Ajustes de campo 4.2 VT VT . MTA Fase [Par. cam. / Dirección / General] 45° 0°  . . .  360° Ángulo de par máximo: ángulo entre la corriente de fase y la tensión de referencia en caso de cortocircuito. Este ángulo es necesario para determinar la dirección del fallo en caso de cortocircuitos.
  • Página 96 4 Ajustes de campo 4.2 VT VT . 3V0 mín. [Par. cam. / Dirección / Vatimétrica] 0.2Vn 0.01Vn  . . .  2.00Vn Umbral de tensión para la detección de dirección de los fallos de tierra VT . t(3V0 mín.) [Par. cam. / Dirección / Vatimétrica] 0.1s 0.00s  . . . ...
  • Página 97 4 Ajustes de campo 4.2 VT VT . IG cálc. mín. [Par. cam. / Dirección / Vatimétrica] 0.1In 0.02In  . . .  2.00In Solo disp. si: • VT . IG ctrl calc dir = cos(ϕ) • VT . IG ctrl calc dir = sin(ϕ) Umbral de corriente de los métodos de detección de dirección cos(ϕ) y sin(ϕ) con medición de corriente de tierra VT .

  • Página 98: Vt: Señales (Estados De Salida)

    4 Ajustes de campo 4.2 VT VT . Ventana estab. f [Par. cam. / Frecuenc] 0  . . .  10 Ventana estabilizadora para estabilizar los valores de frecuencia según las fluctuaciones de cada momento. El valor se define en ciclos a la frecuencia nominal. VT .
  • Página 99 4 Ajustes de campo 4.2 VT VT . VL1 [Operación / Valores medidos / Voltaje ] Valor medido: Voltaje fase a neutro (fundamental) VT . VL2 [Operación / Valores medidos / Voltaje ] Valor medido: Voltaje fase a neutro (fundamental) VT .
  • Página 100 4 Ajustes de campo 4.2 VT VT . fi VL31 [Operación / Valores medidos / Voltaje ] Valor medido (calculado): Ángulo de Fasor VL31 Se requiere un fasor de referencia para calcular el ángulo. VT . fi VL1 [Operación / Valores medidos / Voltaje ] Valor medido (calculado): Ángulo de Fasor VL1 Se requiere un fasor de referencia para calcular el ángulo.
  • Página 101 4 Ajustes de campo 4.2 VT VT . fi V2 [Operación / Valores medidos / Voltaje ] Valor medido (calculado): Ángulo de Sistema de Secuencia Negativo Se requiere un fasor de referencia para calcular el ángulo. VT . df/dt [Operación / Valores medidos / Voltaje ] Valor medido (calculado): Índice de cambio de frecuencia.
  • Página 102 4 Ajustes de campo 4.2 VT VT . V/f [Operación / Valores medidos / Voltaje RMS] Relación voltios/hercios en relación con los valores nominales. VT . %VL12 THD [Operación / Valores medidos / Voltaje RMS] Valor medido (calculado): Distorsión Total Armónico V12/Onda terrestre VT .

  • Página 103: Vt: Estadísticas

    4 Ajustes de campo 4.2 VT VT . VL3 THD [Operación / Valores medidos / Voltaje RMS] Valor medido (calculado): Distorsión Total Armónico VL3 4.2.4 VT: Estadísticas VT . f máx [Operación / Estadíst. / Máx / Voltaje] Valor frecuencia máx. VT .
  • Página 104 4 Ajustes de campo 4.2 VT VT . V2 máx [Operación / Estadíst. / Máx / Voltaje] Valor máximo: Voltaje de secuencia de fase negativa de los componentes simétricos(fundamental) VT . %(V2/V1) máx [Operación / Estadíst. / Máx / Voltaje] Valor medido (calculado): Valor máximo de %V2/V1 VT .
  • Página 105 4 Ajustes de campo 4.2 VT VT . V1 mín [Operación / Estadíst. / Mín / Voltaje] Valor mínimo: Voltaje de secuencia de fase positiva de los componentes simétricos(fundamental) VT . V2 mín [Operación / Estadíst. / Mín / Voltaje] Valor mínimo: Voltaje de secuencia de fase positiva de componentes simétricos(fundamental) VT .

  • Página 106: Tc Local

    4 Ajustes de campo 4.3 TC Local TC Local Transformador de corriente Dispositivo local 4.3.1 TC Local: Parámetros globales TC Local . Nivel corte IL1, IL2, IL3 [Parám dispos / Visualiz medidas / TC Local] 0.005In 0.0In  . . .  0.100In La Corriente que aparece en la Pantalla o en el Software de PC se mostrará como cero si la Corriente no llega al nivel de corte.

  • Página 107: Tc Local: Señales (Estados De Salida)

    4 Ajustes de campo 4.3 TC Local TC Local . CT dir [Par. cam. / TC Local] 0° 0°, 180° ╚═▷ Polarid.. Las funciones de protección con característica direccional solo pueden funcionar correctamente si la conexión de los transformadores de corriente no tiene errores de cableado.

  • Página 108: Tc Local: Valores

    4 Ajustes de campo 4.3 TC Local 4.3.3 TC Local: Valores TC Local . IL1 [Operación / Valores medidos / TC Local / Corr. ] Valor medido: Corriente de fase (fundamental) TC Local . IL2 [Operación / Valores medidos / TC Local / Corr. ] Valor medido: Corriente de fase (fundamental) TC Local .
  • Página 109 4 Ajustes de campo 4.3 TC Local TC Local . IG H2 med [Operación / Valores medidos / TC Local / Corr. ] Valor medido: 2º harmónico/1er. harmónico de IG (medido) TC Local . IG H2 calc [Operación / Valores medidos / TC Local / Corr. ] Valor medido (calculado): 2º...
  • Página 110 4 Ajustes de campo 4.3 TC Local TC Local . fi I1 [Operación / Valores medidos / TC Local / Corr. ] Valor medido (calculado): Ángulo de Sistema de Secuencia Positivo Se requiere un fasor de referencia para calcular el ángulo. TC Local .

  • Página 111: Tc Local: Estadísticas

    4 Ajustes de campo 4.3 TC Local TC Local . IL2 THD [Operación / Valores medidos / TC Local / Corr. RMS] Valor medido (calculado): Corriente Total Armónico IL2 TC Local . IL3 THD [Operación / Valores medidos / TC Local / Corr. RMS] Valor medido (calculado): Corriente Total Armónico IL3 4.3.4 TC Local: Estadísticas...
  • Página 112 4 Ajustes de campo 4.3 TC Local TC Local . máx med IG RMS [Operación / Estadíst. / Máx / TC Local] Valor medido: Valor máximo de IG (RMS) TC Local . IG calc máx RMS [Operación / Estadíst. / Máx / TC Local] Valor medido (calculado): Valor máximo de IG (RMS) TC Local .
  • Página 113 4 Ajustes de campo 4.3 TC Local TC Local . IL3 mín RMS [Operación / Estadíst. / Mín / TC Local] Valor mínimo IL3 (RMS) TC Local . mín med IG RMS [Operación / Estadíst. / Mín / TC Local] Valor medido: Valor mínimo de IG (RMS) TC Local .

  • Página 114: Tc Remoto

    4 Ajustes de campo 4.4 TC Remoto TC Remoto Transformador de corriente Dispositivo remoto 4.4.1 TC Remoto: Parámetros globales TC Remoto . CT pri [Par. cam. / TC Remoto] 1000A 1A  . . .  50000A Corriente nominal del lado primario de los transformadores de corriente. Este ajuste coincide con el de TC local del dispositivo remoto.
  • Página 115 4 Ajustes de campo 4.4 TC Remoto TC Remoto . I2 [Operación / Valores medidos / TC Remoto / Corr. ] Valor medido (calculado): Corriente de carga desequilibrada (fundamental) TC Remoto . fi IL1 [Operación / Valores medidos / TC Remoto / Corr. ] Valor medido (calculado): Ángulo de Fasor IL1 Fasor en la ubicación remota (se requiere un fasor de referencia).

  • Página 116: Transform

    4 Ajustes de campo 4.5 Transform. Transform. Transformador 4.5.1 Transform.: Parámetros de planificación del dispositivo Transform. . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. El modo determina si el transformador eléctrico se utiliza en la zona de protección. Nota: En diferenciales de línea, el ajuste para los dispositivos local y remoto debe ser el mismo.
  • Página 117 4 Ajustes de campo 4.5 Transform. Transform. . Conexión/conex. [Par. cam. / Transform.] tierra W2 y, d, z, yn, zn ╚═▷ Conexión/conex. tierra Nota: La corriente cero se eliminará para evitar una desconexión incorrecta de la protección del diferencial. Si un punto de estrella está conectado a masa de acuerdo con la conexión del bobinado, se eliminará...

  • Página 118: Sistema

    5 Sistema Sistema Sistema Sis: Parámetros globales Sis . Escala [Parám dispos / Visualiz medidas / Ajustes generales] Val. por unidad Val. por unidad, Valores prim., Valores secund. ╚═▷ Escala. Visualización de los valores medidos como valores primarios, secundarios o por unidad Sis .
  • Página 119 5 Sistema 5.1 Sis: Parámetros globales Sis . Con SD [Parám dispos / Confirmar] «-» «-»  . . .  Sis . Internal test state Solo disp. si: ╚═▷ 1..n, Lista Asignac.. • Sis . Rest. Remoto = activo Todos los relés de salida binaria confirmables se confirmarán si el estado de la señal asignada pasa a ser verdadero.

  • Página 120: Sis: Comandos Directos

    5 Sistema 5.2 Sis: Comandos directos Sis . PS1: activado por [Parám protec / Conm PSet]  . . .  Sis . PS4: activado por «-» «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ 1..n, PSS. Este Grupo de Ajustes solo estará activo si: En la Conmutación del Grupo de Ajustes de Parámetros se ha seleccionado "Conmutar por medio de Entrada"...

  • Página 121: Sis: Estados De Entrada

    5 Sistema 5.3 Sis: Estados de entrada Sis . Omitir bloq. conf. [Par. cam. / Ajustes generales] inactivo inactivo, activo ╚═▷ Modo. Desbloqueo durante un tiempo breve del bloqueo de configuración Sis . Reinic. [Serv / General] no, sí ╚═▷ sí/no.

  • Página 122: Sis: Señales (Estados De Salida)

    5 Sistema 5.4 Sis: Señales (estados de salida) Sis: Señales (estados de salida) Sis . Reinic. [Operación / Visualización del estado / Sis] Señal: Reinicio del dispositivo. Códigos de inicio del dispositivo: 1=Puesta en marcha normal; 2=Reinicio del operador; 3=Reinicio a través de Super reinicio; 4=desactualizado; 5=desactualizado; 6=Causa de error desconocida;...
  • Página 123 5 Sistema 5.4 Sis: Señales (estados de salida) Sis . mín 1 parám. camb. [Operación / Visualización del estado / Sis] Señal: Se ha cambiado al menos un parámetro Sis . Omitir bloq. conf. [Operación / Visualización del estado / Sis] Señal: Desbloqueo durante un tiempo breve del bloqueo de configuración Sis .

  • Página 124: Sis: Valores

    5 Sistema 5.5 Sis: Valores Sis . Confir Cont-Sca [Operación / Visualización del estado / Sis] Señal: Poner a cero todos los contadores :SCADA Sis . Con Scada-Sca [Operación / Visualización del estado / Sis] Señal: confirmación de las señales de SCADA bloqueadas :SCADA Sis .
  • Página 125 5 Sistema 5.5 Sis: Valores Sis . Crear [Parám dispos / Versión] Número de versión Sis . CAT No [Parám dispos / Versión] »N.º de CAT «, código del pedido tal y como está impreso en la placa de identificación del dispositivo.

  • Página 126: Valores Medidos

    6 Valores medidos Valores medidos • HMI: ╚═▷ «HMI: Valores» • VT: ╚═▷ «VT: Valores» • TC Local: ╚═▷ «TC Local: Valores» • TC Remoto: ╚═▷ «TC Remoto: Valores» • Sistema: ╚═▷ «Sis: Valores» • Id: ╚═▷ «Id: Valores» • IdG: ╚═▷...

  • Página 127: Id: Parámetros Globales

    6 Valores medidos 6.1 Id Módulo de protección diferencial del motor 6.1.1 Id: Parámetros globales Id . Nivel corte Id [Parám dispos / Visualiz medidas / Dif.] 0.005In 0.0In  . . .  0.100In La Corriente Diferencial que aparece en la Pantalla o en el Software de PC se mostrará como cero si la Corriente Diferencial no llega al nivel de corte.

  • Página 128: Id: Estadísticas

    6 Valores medidos 6.1 Id Id . Id L2 [Operación / Valores medidos / Id] Valor medido (calculado): Corriente Diferencial Fase L2 Id . Id L3 [Operación / Valores medidos / Id] Valor medido (calculado): Corriente Diferencial Fase L3 6.1.3 Id: Estadísticas Id .

  • Página 129: Idg

    6 Valores medidos 6.2 IdG Módulo de Protección Diferencial de Fallo Restringido de Tierra 6.2.1 IdG: Parámetros globales IdG . Nivel corte IdG [Parám dispos / Visualiz medidas / Dif.] 0.005In 0.0In  . . .  0.100In La Corriente Diferencial de Masa que aparece en la Pantalla o en el Software de PC se mostrará...

  • Página 130: Pqscr

    6 Valores medidos 6.3 PQSCr PQSCr Potencia y Energía 6.3.1 PQSCr: Parámetros globales PQSCr . Unid. pot. [Parám dispos / Visualiz medidas / Ajustes generales] Esc. auto potencia Esc. auto potencia, kW/kVAr/kVA, MW/MVAr/MVA, GW/ GVAr/GVA ╚═▷ 1..n Esc. potencia. Unidades de potencia PQSCr .
  • Página 131 6 Valores medidos 6.3 PQSCr PQSCr . Desb Cr Wp Net [Operación / Visualización del estado / PQSCr] Señal: El Contador Wp Net se desbordará pronto PQSCr . Desb. Cr Wp+ [Operación / Visualización del estado / PQSCr] Señal: El Contador Wp+ se desbordará pronto PQSCr .

  • Página 132: Pqscr: Valores

    6 Valores medidos 6.3 PQSCr PQSCr . Co des Wq- [Operación / Visualización del estado / PQSCr] Señal: desbordamiento de contador Wq- PQSCr . Res tod Cr Energ. [Operación / Visualización del estado / PQSCr] Señal: Poner a cero todos los contadores de energía 6.3.4 PQSCr: Valores PQSCr .

  • Página 133: Pqscr: Estadísticas

    6 Valores medidos 6.3 PQSCr PQSCr . cos fi RMS [Operación / Valores medidos / Alim. RMS] Valor medido (calculado): Factor de potencia: Convención de signos: sign(PF) = sign(P ) PQSCr . Wp+ [Operación / Valores medidos / Enrgía] Potencia Activa Positiva es la energía activa consumida PQSCr .
  • Página 134 6 Valores medidos 6.3 PQSCr PQSCr . Q med [Operación / Estadíst. / Demand / Demanda Pot.] Media de potencia reactiva PQSCr . Demand Pico VA [Operación / Estadíst. / Demand / Demanda Pot.] Valor de Pico VA, valor de RMS PQSCr .
  • Página 135 6 Valores medidos 6.3 PQSCr PQSCr . cos fi mín RMS [Operación / Estadíst. / Mín / Alim.] Valor mínimo del factor de potencia: Convención de signos: sign(PF) = sign(P ) PQSCr . cos fi mín [Operación / Estadíst. / Mín / Alim.] Valor mínimo del factor de potencia: Convención de signos: sign(PF) = sign(P ) MCDLV4-3.6-ES-REF MCDLV4...

  • Página 136: Estadíst

    7 Estadíst. Estadíst. • VT: ╚═▷ «VT: Estadísticas» • TC Local: ╚═▷ «TC Local: Estadísticas» • Id: ╚═▷ «Id: Estadísticas» • IdG: ╚═▷ «IdG: Estadísticas» • PQSCr: ╚═▷ «PQSCr: Estadísticas» • Id: ╚═▷ «Id: Estadísticas» • ThR: ╚═▷ «ThR: Estadísticas» Estadíst.: Parámetros globales Estadíst.
  • Página 137 7 Estadíst. 7.1 Estadíst.: Parámetros globales Estadíst. . Demand Duración I [Parám dispos / Estadíst. / Demand / Demanda Corr.] 15 s 2 s  . . .  30 d Solo disp. si: ╚═▷ Duración. • Estadíst. . Demanda Arran I vía: = Duración Tiempo de registro Estadíst.
  • Página 138 7 Estadíst. 7.1 Estadíst.: Parámetros globales Estadíst. . Demand Duración P [Parám dispos / Estadíst. / Demand / Demanda Pot.] 15 s 2 s  . . .  30 d Solo disp. si: ╚═▷ Duración. • Estadíst. . Demanda Arran P vía: = Duración Tiempo de registro Estadíst.

  • Página 139: Estadíst.: Comandos Directos

    7 Estadíst. 7.2 Estadíst.: Comandos directos Estadíst. . ResFc Vavg [Parám dispos / Estadíst. / Supv med v variable] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Restablecimiento de estadísticas Estadíst. . Duration Vavg [Parám dispos / Estadíst. / Supv med v variable] 10 mín 2 s  . . . ...

  • Página 140: Estadíst.: Estados De Entrada

    7 Estadíst. 7.3 Estadíst.: Estados de entrada Estadíst. . ReiFc Mín [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Reinicialización de todos los valores mínimos Estadíst. . ReiFc I Demand [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Reinicialización de Estadísticas - Demanda de Corriente (media, media máxima) Estadíst.

  • Página 141: Estadíst.: Señales (Estados De Salida)

    7 Estadíst. 7.4 Estadíst.: Señales (estados de salida) Estadíst.: Señales (estados de salida) Estadíst. . ReiFc tod [Operación / Visualización del estado / Estadíst.] Señal: Reinicialización de todos los valores de estadística (Demanda de Corriente, Demanda de Potencia, Mín, Máx) Estadíst.
  • Página 142 7 Estadíst. 7.5 Estadíst.: Contadores Estadíst. . Res valor Mín Cr [Operación / Estadíst. / Mín / Voltaje] [Operación / Estadíst. / Mín / TC Local] [Operación / Estadíst. / Mín / Alim.] Número de reinicializaciones desde el último arranque. La marca de fecha muestra la fecha y hora de la última reinicialización.

  • Página 143: Comunicación

    8 Comunicación Comunicación Scada Scada: Parámetros de planificación del dispositivo Scada . Protoc. [Planif. de disp.] «-» «-»  . . .  Profibus ╚═▷ Protocolo usado. Seleccione el protocolo SCADA a utilizar. Scada: Señales (estados de salida) Scada . SCADA conectado [Operación / Visualización del estado / Scada] Al menos un sistema SCADA está...

  • Página 144: Tcpip

    8 Comunicación 8.3 TcpIp TcpIp TcpIp Config TCP/IP [Parám dispos / TCP/IP / Config TCP/IP] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). Configuración del protocolo TCP/IP 8.3.1 TcpIp: Parámetros globales TcpIp . Tiempo de continuidad [Parám dispos / TCP/IP / Ajustes avanzados] 720s 1s  . . . ...

  • Página 145: Dnp3

    8 Comunicación 8.4 DNP3 DNP3 Protocolo para red distribuida 8.4.1 DNP3: Parámetros globales DNP3 . Función [Parám dispos / DNP3 / Comunicación] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. DNP3 . Número de puerto IP [Parám dispos / DNP3 / Comunicación] 20000 0  . . . ...
  • Página 146 8 Comunicación 8.4 DNP3 DNP3 . SelfAddress [Parám dispos / DNP3 / Comunicación] inactivo inactivo, activo ╚═▷ Modo. Compatibilidad con direcciones automáticas DNP3 . Confirmar EnlDatos [Parám dispos / DNP3 / Comunicación] Nunca Nunca, Siempre, On_Large ╚═▷ Variantes de inicio de comunicación.
  • Página 147 8 Comunicación 8.4 DNP3 DNP3 . Confirmar EnlAp [Parám dispos / DNP3 / Comunicación] Siempre Nunca, Siempre, Événement ╚═▷ _AL_ResponseType_k. Determina si el dispositivo solicitará que se confirme la respuesta de la capa de aplicación. DNP3 . Confirmar t-EnlAp [Parám dispos / DNP3 / Comunicación] 0.1s  . . . ...
  • Página 148 8 Comunicación 8.4 DNP3 DNP3 . ProbarNúmSec [Parám dispos / DNP3 / Comunicación] inactivo inactivo, activo ╚═▷ Modo. Comprueba si el número de secuencia de la solicitud aumenta. Si no aumenta de forma correcta, se ignora la solicitud. Se recomienda desactivarlo, aunque debe activarse en las versiones más antiguas de DNP.
  • Página 149 8 Comunicación 8.4 DNP3 DNP3 . EntradaBinaria 0 [Parám dispos / DNP3 / Mapa de puntos / Entradas binarias]  . . .  DNP3 . EntradaBinaria 63 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Entrada digital virtual (DNP). Esto corresponde a una salida binaria virtual del dispositivo de protección.

  • Página 150: Dnp3: Comandos Directos

    8 Comunicación 8.4 DNP3 DNP3 . Factor de escala 0 [Parám dispos / DNP3 / Mapa de puntos / Entr analógica]  . . .  DNP3 . Factor de escala 31 0.001  . . .  1000000 ╚═▷ Factor de escala. El factor de escala se utiliza para convertir el valor medido en un formato entero DNP3 .

  • Página 151: Dnp3: Estados De Entrada

    8 Comunicación 8.4 DNP3 8.4.3 DNP3: Estados de entrada DNP3 . EntradaBinaria0-I [Operación / Visualización del estado / DNP3 / Entradas binarias]  . . .  DNP3 . EntradaBinaria63-I Entrada digital virtual (DNP). Esto corresponde a una salida binaria virtual del dispositivo de protección.
  • Página 152 8 Comunicación 8.4 DNP3 DNP3 . NBadFramings [Operación / Núm. y DatosRev / DNP3] Contador de diagnóstico: Número de tramas malas. Un gran número indica una conexión de serie con error. DNP3 . NBadParities [Operación / Núm. y DatosRev / DNP3] Contador de diagnóstico: Número de errores de paridad.

  • Página 153: Modbus

    8 Comunicación 8.5 Modbus Modbus Modbus 8.5.1 Modbus: Parámetros globales Modbus . t-call [Parám dispos / Modbus / Comunicación / Ajustes generales] 1s  . . .  3600s Si Scada no ha enviado al dispositivo ningún telegrama de solicitud después de que transcurra este tiempo, el dispositivo concluye un fallo de comunicación en el sistema Scada.
  • Página 154 8 Comunicación 8.5 Modbus Modbus . Conf puerto TCP [Parám dispos / Modbus / Comunicación / TCP] Predet. Predet., Privado ╚═▷ Sel. puerto. Configuración de puerto TCP. Este parámetro solo se debe definir como “Privado” si se debe usar un puerto distinto del puerto TCP predeterminado. Modbus .
  • Página 155 8 Comunicación 8.5 Modbus Modbus . Config física [Parám dispos / Modbus / Comunicación / RTU] 8E1, 8O1, 8N1, 8N2 ╚═▷ Trama bytes. Dígito 1: Número de bits. Dígito 2: E=paridad par, O=paridad impar, N=sin paridad. Dígito 3: Número de bits de parada Más información sobre la paridad: Es posible que el último bit de datos vaya seguido de un bit de paridad que se usa para reconocer errores de comunicación.

  • Página 156: Modbus: Comandos Directos

    8 Comunicación 8.5 Modbus Modbus . Tipo de asignación de [Parám dispos / Modbus / Config. obj. de datos] SCADA Estándar Estándar, Definida por el usuario ╚═▷ Tipo de asignación de SCADA. Este ajuste decide si el protocolo de comunicación debe usar la asignación predeterminada de los objetos de datos o alguna asignación definida por el usuario que se haya cargado desde un archivo *.HptSMap.

  • Página 157: Modbus: Señales (Estados De Salida)

    [Operación / Visualización del estado / Modbus / Est.] Tipo de dispositivo: el código del tipo de dispositivo para la relación entre el nombre del dispositivo y su código de Modbus. Woodward: MRI4 - 1000 MRU4 - 1001 MRA4 - 1002...

  • Página 158: Modbus: Valores

    8 Comunicación 8.5 Modbus 8.5.5 Modbus: Valores Modbus . Medid mapeados 1 [Operación / Núm. y DatosRev / Modbus / Valores medidos]  . . .  Modbus . Medid mapeados 16 Valores medidos mapeados. Pueden utilizarse para proporcionar valores medidos al Modbus maestro. Modbus .
  • Página 159 8 Comunicación 8.5 Modbus Modbus . NºdeSolicParaMi [Operación / Núm. y DatosRev / Modbus / TCP] [Operación / Núm. y DatosRev / Modbus / RTU] Número total de peticiones para este esclavo. Modbus . NºdeRespuesta [Operación / Núm. y DatosRev / Modbus / TCP] [Operación / Núm.

  • Página 160: Iec 61850

    8 Comunicación 8.6 IEC 61850 IEC 61850 Comunicación IEC 61850 8.6.1 IEC 61850: Parámetros globales IEC 61850 . Función [Parám dispos / IEC 61850 / Comunicación] inactivo inactivo, activo ╚═▷ 1..n, ListOnOff. Activación o desactivación permanente de módulo/etapa. IEC 61850 . Tiempo integr banda [Parám dispos / IEC 61850 / Comunicación] muerta 0  . . . ...

  • Página 161: Iec 61850: Valores

    8 Comunicación 8.6 IEC 61850 IEC 61850 . SPCSO1 [Operación / Visualización del estado / IEC 61850 / EntradasControl]  . . .  IEC 61850 . SPCSO32 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 .

  • Página 162: Iec 61850: Contadores

    8 Comunicación 8.6 IEC 61850 IEC 61850 . EstadServidMms [Operación / Visualización del estado / IEC 61850 / Est.] Off, On, Error ╚═▷ Est.. Estado de Servidor MMS (activado o desactivado) 8.6.5 IEC 61850: Contadores IEC 61850 . NºDeGooseRxTod [Operación / Núm. y DatosRev / IEC 61850] Número total de mensajes GOOSE recibidos, incluidos los mensajes para otros dispositivos (mensajes suscritos y no suscritos).
  • Página 163 8 Comunicación 8.6 IEC 61850 IEC 61850 . NºDeDatEscritTod [Operación / Núm. y DatosRev / IEC 61850] Número total de valores leídos por este dispositivo, incluidos los incorrectos. IEC 61850 . [Operación / Núm. y DatosRev / IEC 61850] NºDeDatEscritCorrectos Número total de valores escritos correctamente por este dispositivo.

  • Página 164: Iec 61850 - Sal. Virt

    8 Comunicación 8.6 IEC 61850 8.6.6 IEC 61850 – Sal. virt. Comunicación IEC 61850 8.6.6.1 IEC 61850: Parámetros globales IEC 61850 . [Parám dispos / IEC 61850 / Salidas virtuales 1] COUTGGIO1.Ind1.stVal  . . .  IEC 61850 . COUTGGIO1.Ind32.stVal «-» «-»  . . .  Sis . Internal test state ╚═▷...

  • Página 165: Iec103

    8 Comunicación 8.7 IEC103 IEC103 Comunicación IEC 60870-5-103 8.7.1 IEC103: Parámetros globales IEC103 . Función [Parám dispos / IEC103] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación de la comunicación IEC103. IEC103 . Id. escl [Parám dispos / IEC103] 1  . . .  247 Dirección del dispositivo (Id.
  • Página 166 8 Comunicación 8.7 IEC103 IEC103 . Transm val med priv [Parám dispos / IEC103] inactivo inactivo, activo ╚═▷ Modo. Transmitir valores de medición adicionales (privados) IEC103 . Transfer reg [Parám dispos / IEC103] perturbaciones inactivo inactivo, activo ╚═▷ Modo. Activa la transmisión de los registros de perturbaciones. IEC103 .

  • Página 167: Iec103: Comandos Directos

    8 Comunicación 8.7 IEC103 IEC103 . Posic reposo óptico [Parám dispos / IEC103] Luz enc. Luz ap., Luz enc. Disp. depende del HW ╚═▷ Posic reposo óptico. Posición reposo óptico IEC103 . Ex. Act. Modo de prueba [Serv / Modo Prue (inhib prot) / Scada / IEC103] Sgen .

  • Página 168: Iec103: Señales (Estados De Salida)

    8 Comunicación 8.7 IEC103 IEC103 . Activar bloqueo de DM [Serv / Modo Prue (inhib prot) / Scada / IEC103] inactivo inactivo, activo ╚═▷ Modo. Este parámetro de control directo activa (o desactiva) el bloqueo de la transmisión IEC103 en dirección de monitor.
  • Página 169 8 Comunicación 8.7 IEC103 IEC103 . NTramasIncorr [Operación / Núm. y DatosRev / IEC103] Número de mensajes incorrectos IEC103 . NParidIncorr [Operación / Núm. y DatosRev / IEC103] Número de errores de paridad IEC103 . NSeñalInterrup [Operación / Núm. y DatosRev / IEC103] Número de interrupciones de la comunicación IEC103 .

  • Página 170: Iec104

    8 Comunicación 8.8 IEC104 IEC104 Comunicación IEC 60870-5-104 8.8.1 IEC104: Parámetros globales IEC104 . Función [Parám dispos / IEC104 / Ajustes generales] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación de la comunicación IEC104. IEC104 . Conf puerto TCP [Parám dispos / IEC104 / Ajustes generales] Predet.
  • Página 171 8 Comunicación 8.8 IEC104 IEC104 . Tiempo integr banda [Parám dispos / IEC104 / Ajustes generales] muerta 0s  . . .  1000s Tiempo de integración de la banda muerta. IEC104 . Tiempo de espera SBE [Parám dispos / IEC104 / Ajustes generales] 1s  . . . ...
  • Página 172 8 Comunicación 8.8 IEC104 IEC104 . Longitud de dirección [Parám dispos / IEC104 / Avanzado] 2  . . .  2 Número de bytes de la dirección común de ASDU IEC104 . Longitud de CoT [Parám dispos / IEC104 / Avanzado] 2  . . .  2 Número de bytes de la causa de transmisión (CoT) IEC104 .

  • Página 173: Iec104: Comandos Directos

    8 Comunicación 8.8 IEC104 IEC104 . Tipo de asignación de [Parám dispos / IEC104 / Config. obj. de datos] SCADA Estándar Estándar, Definida por el usuario ╚═▷ Tipo de asignación de SCADA. Este ajuste decide si el protocolo de comunicación debe usar la asignación predeterminada de los objetos de datos o alguna asignación definida por el usuario que se haya cargado desde un archivo *.HptSMap.

  • Página 174: Iec104: Valores

    8 Comunicación 8.8 IEC104 IEC104 . Transmisión [Operación / Visualización del estado / IEC104] Señal: SCADA activo IEC104 . Evento err. perd. [Operación / Visualización del estado / IEC104] Evento de error perdido 8.8.4 IEC104: Valores IEC104 . Inf. de config. [Parám dispos / IEC104 / Config.
  • Página 175 8 Comunicación 8.8 IEC104 IEC104 . Núm. de con. perdidas [Operación / Núm. y DatosRev / IEC104] Contador de diagnóstico: cantidad de conexiones perdidas IEC104 . NBadChecksum [Operación / Núm. y DatosRev / IEC104] Contador de diagnóstico: Número de marcos recibidos con mala suma de comprobación. MCDLV4-3.6-ES-REF MCDLV4...

  • Página 176: Profibus

    8 Comunicación 8.9 Profibus Profibus Módulo Profibus 8.9.1 Profibus: Parámetros globales Profibus . Entrada bin. config. 1 [Parám dispos / Profibus / Entrada bin. config. 1-16]  . . .  [Parám dispos / Profibus / Entrada bin. config. 17-32] Profibus . Entrada bin. config. 32 «-»...

  • Página 177: Profibus: Comandos Directos

    8 Comunicación 8.9 Profibus 8.9.2 Profibus: Comandos directos Profibus . Id. escl [Operación / Visualización del estado / Profibus / Est.] [Parám dispos / Profibus / Parámetros bus] 2  . . .  125 Dirección del dispositivo (Id. esclavo) en el sistema de bus. Todas las direcciones de dispositivo deben ser únicas en el sistema del bus.

  • Página 178: Profibus: Valores

    8 Comunicación 8.9 Profibus Profibus . Cmd Scada 1 [Operación / Visualización del estado / Profibus / Comandos]  . . .  Profibus . Cmd Scada 16 Comando de Scada 8.9.5 Profibus: Valores Profibus . Estad Escl [Operación / Visualización del estado / Profibus / Est.] Busq.

  • Página 179: Profibus: Contadores

    8 Comunicación 8.9 Profibus Profibus . Estado de config. [Operación / Visualización del estado / Profibus / Est.] [Parám dispos / Profibus / Config. obj. de datos] Cambiando Cambiando, Activo, Config. no disp., Error ╚═▷ Estado de config.. Estado de la configuración de SCADA definida por el usuario. Valores posibles: 8.9.6 Profibus: Contadores...
  • Página 180 8 Comunicación 8.9 Profibus Profibus . Num. subsys. res. [Operación / Núm. y DatosRev / Profibus] Number of subsystem restarts or resets that the subsystem manager has caused. MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 181: Comprot

    8 Comunicación 8.10 ComProt 8.10 ComProt Comunicación de protección 8.10.1 ComProt: Parámetros globales ComProt . Función [Parám protec / Parám prot glob / Transf. prot. / ComProt] activo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. ComProt . Fc BloEx [Parám protec / Parám prot glob / Transf.

  • Página 182: Comprot: Comandos Directos

    8 Comunicación 8.10 ComProt ComProt . Modo Forz. [Serv / Modo Prue (inhib prot) / Fuerza ComProt / ComProt] tiempo de espera permanente, tiempo de espera ╚═▷ Modo. Esta configuración permite activar el estado forzado de manera permanente o con limitación por tiempo de espera.

  • Página 183: Comprot: Señales (Estados De Salida)

    8 Comunicación 8.10 ComProt ComProt . Forzar [Serv / Modo Prue (inhib prot) / Fuerza ComProt / ComProt] normal normal, bloqueado, Ignora la corriente Rx ╚═▷ Modos de funcionamiento ComProt. Compatibilidad de puesta en marcha: es posible desactivar la comunicación de protección sin desconectar los conectores de fibra.

  • Página 184: Comprot: Valores

    8 Comunicación 8.10 ComProt ComProt . SincTrama [Operación / Visualización del estado / Transf. prot. / ComProt / Estados avanzados] Las tramas se sincronizan. ComProt . SincTiempo [Operación / Visualización del estado / Transf. prot. / ComProt / Estados avanzados] Las bases de tiempo internas se sincronizan.

  • Página 185: Comprot: Contadores

    8 Comunicación 8.10 ComProt 8.10.5 ComProt: Contadores ComProt . Err. Cont. 24h [Operación / Visualización del estado / Transf. prot. / ComProt / Est.] Contador de servicio: número de tramas corruptas o no disponibles en las últimas 24 horas (tasa de errores). ComProt .
  • Página 186 8 Comunicación 8.10 ComProt ComProt . NoDeErrRxEth [Operación / Visualización del estado / Transf. prot. / ComProt / Estados avanzados] Disp. depende del HW Contador de servicio: Número total de errores de trama ethernet (Rx). ComProt . NoDeMarcosAjenos [Operación / Visualización del estado / Transf. prot. / ComProt / Estados avanzados] Disp.

  • Página 187: Irig-B

    8 Comunicación 8.11 IRIG-B 8.11 IRIG-B Módulo IRIG-B 8.11.1 IRIG-B: Parámetros de planificación del dispositivo IRIG-B . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. Módulo IRIG-B, modo de operación general 8.11.2 IRIG-B: Parámetros globales IRIG-B . Función [Parám dispos / Tiem / SincTiempo / IRIG-B] inactivo inactivo, activo ╚═▷...

  • Página 188: Irig-B: Señales (Estados De Salida)

    8 Comunicación 8.11 IRIG-B 8.11.4 IRIG-B: Señales (estados de salida) IRIG-B . IRIG-B activa [Operación / Visualización del estado / SincTiempo / IRIG-B] Señal: Si no hay señal IRIG-B válida durante 60 segundos, IRIG-B se considera inactivo. IRIG-B . Inversión alta-baja [Operación / Visualización del estado / SincTiempo / IRIG-B] Señal: las señales alta y baja del IRIG-B se invierten.

  • Página 189: Sntp

    8 Comunicación 8.12 SNTP 8.12 SNTP Módulo SNTP 8.12.1 SNTP: Parámetros de planificación del dispositivo SNTP . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. Módulo SNTP, modo de operación general 8.12.2 SNTP: Parámetros globales SNTP . Servidor1 [Parám dispos / Tiem / SincTiempo / SNTP] inactivo inactivo, activo ╚═▷...

  • Página 190: Sntp: Comandos Directos

    8 Comunicación 8.12 SNTP 8.12.3 SNTP: Comandos directos SNTP . Rein contador [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Reinicializar todos los contadores. 8.12.4 SNTP: Señales (estados de salida) SNTP . SNTP activo [Operación / Visualización del estado / SincTiempo / SNTP] Señal: Si no hay señal SNTP válida durante 120 s, SNTP se considera inactivo.

  • Página 191: Sntp: Contadores

    8 Comunicación 8.12 SNTP SNTP . ConRed [Operación / Visualización del estado / SincTiempo / SNTP] «-» BUENA, SUFICIENTE, MALA, «-» ╚═▷ Est.. Calidad de conexión de red (BUENA, SUFICIENTE, MALA). 8.12.6 SNTP: Contadores SNTP . EstratoServidor1 [Operación / Visualización del estado / SincTiempo / SNTP] Estrato de servidor 1 SNTP .
  • Página 192 8 Comunicación 8.12 SNTP SNTP . NºdeOffsAltos [Operación / Núm. y DatosRev / SincTiempo / SNTP] Contador de servicio: Número total de offsets altos. SNTP . NºdeTiempespInt [Operación / Núm. y DatosRev / SincTiempo / SNTP] Contador de servicio: Número total de tiempos de espera internos superados. MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 193: Sinctiempo

    8 Comunicación 8.13 SincTiempo 8.13 SincTiempo Sincronización tiempo Fecha y hora [Parám dispos / Tiem / Fecha y hora] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). (Re)definir Fecha y Hora 8.13.1 SincTiempo: Parámetros globales SincTiempo .
  • Página 194 8 Comunicación 8.13 SincTiempo SincTiempo . Verano d [Parám dispos / Tiem / Zona hor] Doming Doming  . . .  Día general ╚═▷ Fech. Día de cambio de hora de verano SincTiempo . Verano s [Parám dispos / Tiem / Zona hor] Últ Prim, Segund, Terce, Cuarto, Últ ╚═▷...

  • Página 195: Sinctiempo: Señales (Estados De Salida)

    8 Comunicación 8.13 SincTiempo SincTiempo . Invierno h [Parám dispos / Tiem / Zona hor] 0h  . . .  23h Hora de cambio de hora de invierno SincTiempo . Invierno min [Parám dispos / Tiem / Zona hor] 0mín 0mín  . . .  59mín Minuto de cambio de hora de invierno SincTiempo .

  • Página 196: Parámetro De Protección

    9 Parámetro de protección Parámetro de protección Protección General Módulo Prot: Parámetros globales Prot . Función [Parám protec / Parám prot glob / Prot] activo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. Prot . Fc BloEx [Parám protec / Parám prot glob / Prot] inactivo inactivo, activo ╚═▷...

  • Página 197: Prot: Comandos Directos

    9 Parámetro de protección 9.2 Prot: Comandos directos Prot . BloEx CmdDes [Parám protec / Parám prot glob / Prot] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Si el bloqueo externo del comando de desconexión está activado (permitido), el comando de desconexión de todo el dispositivo se bloqueará...
  • Página 198 9 Parámetro de protección 9.4 Prot: Señales (estados de salida) Prot . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / Prot] Señal: Alarma general Prot . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Prot] Señal: Desc General Prot .
  • Página 199 9 Parámetro de protección 9.4 Prot: Señales (estados de salida) Prot . Desc L2 [Operación / Visualización del estado / Prot] Señal: Desconexión General L2 Prot . Desc L3 [Operación / Visualización del estado / Prot] Señal: Desconexión General L3 Prot .

  • Página 200: Prot: Valores

    9 Parámetro de protección 9.5 Prot: Valores Prot . dir IG med no pos [Operación / Visualización del estado / Prot] Señal: No se puede detectar la dirección del fallo de masa (medido) Prot . Remoto disponible [Operación / Visualización del estado / Prot] Señal: protección de dispositivo remoto disponible Prot .

  • Página 201: Id: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.6 Id Módulo de Protección Diferencial 9.6.1 Id: Parámetros de planificación del dispositivo Id . Modo [Planif. de disp.] «-», uso ╚═▷ Modo. modo de operación general 9.6.2 Id: Parámetros globales Id . BloEx1 [Parám protec / Parám prot glob / Prot difer. / Id] Id .
  • Página 202 9 Parámetro de protección 9.6 Id Id . Fc BloEx [Parám protec / Def 1…4 / Prot difer. / Id] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".
  • Página 203 9 Parámetro de protección 9.6 Id Id . Is1 [Parám protec / Def 1…4 / Prot difer. / Id] 2.0Ib 0.5Ib  . . .  4.0Ib Punto de ruptura de la característica de desconexión estática cuando Is1 Id . Is2 [Parám protec / Def 1…4 / Prot difer. / Id] 10.0Ib 5.0Ib  . . . ...
  • Página 204 9 Parámetro de protección 9.6 Id Id . H2 Tra [Parám protec / Def 1…4 / Prot difer. / Id] 10%  . . .  60% Umbral (2.º armónico: relación de ondas básicas) para la estabilización temporal de la función de protección de diferencial en relación con el 2.º armónico transitorio. Id .

  • Página 205: Id: Estados De Entrada

    9 Parámetro de protección 9.6 Id Id . Crossbl [Parám protec / Def 1…4 / Prot difer. / Id] inactivo inactivo, activo ╚═▷ Modo. Activo = Estabilización de la superposición de fases de la función de protección diferencial. Inactivo = Estabilización selectiva de fases de la función de protección diferencial. Id .
  • Página 206 9 Parámetro de protección 9.6 Id Id . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / Prot difer. / Id] Señal: Alarma Id . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Prot difer. / Id] Señal: Desconexión Id .
  • Página 207 9 Parámetro de protección 9.6 Id Id . Desc L2 [Operación / Visualización del estado / Prot difer. / Id] Señal: Sistema de Desconexión Fase L2 Id . Desc L3 [Operación / Visualización del estado / Prot difer. / Id] Señal: Sistema de Desconexión Fase L3 Id .
  • Página 208 9 Parámetro de protección 9.6 Id Id . Estab. de satur. de CT L3 act. [Operación / Visualización del estado / Prot difer. / Id] Señal: restricción temporal de la protección de diferencial de la fase L3, que se activa a causa de la detección de un fallo externo de la fase L3 en caso de saturación del CT.

  • Página 209: Id: Valores

    9 Parámetro de protección 9.6 Id Id . IH5 Blo L2 [Operación / Visualización del estado / Prot difer. / Id] Señal:Fase L2: Bloqueo de la protección de diferencial de fase por causa de quinto armónico. Id . IH5 Blo L3 [Operación / Visualización del estado / Prot difer.

  • Página 210: Id: Estadísticas

    9 Parámetro de protección 9.6 Id 9.6.7 Id: Estadísticas Id . Id L1H2máx [Operación / Estadíst. / Máx / Id] Valor Máximo Id L1H2 Id . Id L2H2máx [Operación / Estadíst. / Máx / Id] Valor Máximo Id L2H2 Id . Id L3H2máx [Operación / Estadíst.

  • Página 211: Idh

    9 Parámetro de protección 9.7 IdH Módulo de Alta Protección Diferencial 9.7.1 IdH: Parámetros de planificación del dispositivo IdH . Modo [Planif. de disp.] «-», uso ╚═▷ Modo. modo de operación general 9.7.2 IdH: Parámetros globales IdH . BloEx1 [Parám protec / Parám prot glob / Prot difer. / IdH] IdH .

  • Página 212: Idh: Estados De Entrada

    9 Parámetro de protección 9.7 IdH IdH . Fc BloEx [Parám protec / Def 1…4 / Prot difer. / IdH] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 213: Idh: Señales (Estados De Salida)

    9 Parámetro de protección 9.7 IdH 9.7.5 IdH: Señales (estados de salida) IdH . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / Prot difer. / IdH] Señal: activo IdH . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / Prot difer.
  • Página 214 9 Parámetro de protección 9.7 IdH IdH . Alarm L3 [Operación / Visualización del estado / Prot difer. / IdH] Señal: Sistema de Alarma L3 IdH . Desc L1 [Operación / Visualización del estado / Prot difer. / IdH] Señal: Sistema de Desconexión Fase L1 IdH .

  • Página 215: Idg

    9 Parámetro de protección 9.8 IdG Módulo de Protección Diferencial de Fallo Restringido de Tierra Dispositivo local 9.8.1 IdG: Parámetros de planificación del dispositivo IdG . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.8.2 IdG: Parámetros globales IdG .
  • Página 216 9 Parámetro de protección 9.8 IdG IdG . Fc BloEx [Parám protec / Def 1…4 / Prot difer. / IdG] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 217: Idg: Estados De Entrada

    9 Parámetro de protección 9.8 IdG IdG . IdG(Is2) [Parám protec / Def 1…4 / Prot difer. / IdG] 2.0Ib 1.0Ib  . . .  8.0Ib Valor de la característica de desconexión estática cuando Is2 IdG . Is1 [Parám protec / Def 1…4 / Prot difer. / IdG] 2.0Ib 0.5Ib  . . . ...
  • Página 218 9 Parámetro de protección 9.8 IdG IdG . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Prot difer. / IdG] Señal: Desconexión IdG . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / Prot difer. / IdG] Señal: Comando Desc IdG .

  • Página 219: Idgh

    9 Parámetro de protección 9.9 IdGH IdGH Módulo de Máxima Protección de Fallo Restringido de Tierra 9.9.1 IdGH: Parámetros de planificación del dispositivo IdGH . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.9.2 IdGH: Parámetros globales IdGH .

  • Página 220: Idgh: Estados De Entrada

    9 Parámetro de protección 9.9 IdGH IdGH . Fc BloEx [Parám protec / Def 1…4 / Prot difer. / IdGH] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 221: Idgh: Señales (Estados De Salida)

    9 Parámetro de protección 9.9 IdGH IdGH . BloEx CmdDes-I [Operación / Visualización del estado / Prot difer. / IdGH] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.9.5 IdGH: Señales (estados de salida) IdGH . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / Prot difer.

  • Página 222: Ih2

    9 Parámetro de protección 9.10 IH2 9.10 Corriente Entrada Módulo 9.10.1 IH2: Parámetros de planificación del dispositivo IH2 . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Corriente Entrada Módulo, modo de operación general 9.10.2 IH2: Parámetros globales IH2 .

  • Página 223: Ih2: Estados De Entrada

    9 Parámetro de protección 9.10 IH2 IH2 . IH2/IH1 [Parám protec / Def 1…4 / I-Prot / IH2] 10%  . . .  40% Porcentaje máximo permisible del 2º armónico del 1er. armónico. IH2 . modo bloq. [Parám protec / Def 1…4 / I-Prot / IH2] 1-ph Blo 1-ph Blo, 3-ph Blo ╚═▷...
  • Página 224 9 Parámetro de protección 9.10 IH2 IH2 . Blo L3 [Operación / Visualización del estado / I-Prot / IH2] Señal: Bloqueado L3 IH2 . Blo IG med [Operación / Visualización del estado / I-Prot / IH2] Señal: Bloqueo del módulo de protección de masa (tierra) (corriente de masa medida) IH2 .

  • Página 225: I[1

    9 Parámetro de protección 9.11 I[1]  . . .  I[6] 9.11 I[1]  . . .  I[6] Etapa de Sobrecarga de Fase 9.11.1 I[1]: Parámetros de planificación del dispositivo I[1] . Modo [Planif. de disp.] no direccional «-», no direccional, progres, invertir ╚═▷ I>. Etapa de Sobrecarga de Fase, modo de operación general 9.11.2 I[1]: Parámetros globales I[1] .

  • Página 226: I[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . AdaptSet 1 [Parám protec / Parám prot glob / I-Prot / I[1]] «-» «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ AdaptSet. Parámetro de adaptación de asignación 1 I[1] . AdaptSet 2 [Parám protec / Parám prot glob / I-Prot / I[1]] «-»...
  • Página 227 9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . Fc RevZo inv Ex [Parám protec / Def 1…4 / I-Prot / I[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 228 9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . Car. [Parám protec / Def 1…4 / I-Prot / I[1]] DEFT DEFT  . . .  I4T Parám. adapt. ⟴ ╚═▷ Car.. Característica I[1] . t [Parám protec / Def 1…4 / I-Prot / I[1]] 1.00s 0.00s  . . . ...
  • Página 229 9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . nondir Trip at V=0 [Parám protec / Def 1…4 / I-Prot / I[1]] inactivo inactivo, activo Parám. adapt. ⟴ ╚═▷ activo/inactivo. Relevante solo para módulos/etapas protec corriente con func direccional. El dispositivo se desconectará...

  • Página 230: I[1]: Estados De Entrada

    9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . Superv circuito medic [Parám protec / Def 1…4 / I-Prot / I[1]] Sis . inactivo Sis . inactivo, LOP . activo Solo disp. si: ╚═▷ Bloq VTS. • I[1] . VRestricc = activo Parám.

  • Página 231: I[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.11 I[1]  . . .  I[6] 9.11.5 I[1]: Señales (estados de salida) I[1] . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / I-Prot / I[1]] Señal: activo I[1] . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / I-Prot / I[1]] Señal: Alarma I[1] .
  • Página 232 9 Parámetro de protección 9.11 I[1]  . . .  I[6] I[1] . Alarm L1 [Operación / Visualización del estado / I-Prot / I[1]] Señal: Alarma L1 I[1] . Alarm L2 [Operación / Visualización del estado / I-Prot / I[1]] Señal: Alarma L2 I[1] .

  • Página 233: Ig[1]

    9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] 9.12 IG[1]  . . .  IG[4] Protección corriente tierra - Etapa 9.12.1 IG[1]: Parámetros de planificación del dispositivo IG[1] . Modo [Planif. de disp.] «-» «-», no direccional, progres, invertir ╚═▷ Sobretens. tierra. Protección corriente tierra - Etapa, modo de operación general IG[1] .

  • Página 234: Ig[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . RevZo inv Ex [Parám protec / Parám prot glob / I-Prot / IG[1]] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. El bloqueo externo del módulo por el interbloqueo inverso externo, si el bloqueo está activado (permitido) en un conjunto de parámetros y si el estado de la señal asignada es verdadero.
  • Página 235 9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . Fc BloEx [Parám protec / Def 1…4 / I-Prot / IG[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".
  • Página 236 9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . Método medida [Parám protec / Def 1…4 / I-Prot / IG[1]] Fundamental Fundamental, RMS verd ╚═▷ Método medida. Método de medición: fundamental o rms, o tercer armónico (solo relés de protección de generador) IG[1] .
  • Página 237 9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . t [Parám protec / Def 1…4 / I-Prot / IG[1]] 0.00s 0.00s  . . .  300.00s Parám. adapt. ⟴ Retraso de desconexión IG[1] . tchar [Parám protec / Def 1…4 / I-Prot / IG[1]] 0.02  . . . ...

  • Página 238: Ig[1]: Estados De Entrada

    9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . Dir no pos->Sindir des [Parám protec / Def 1…4 / I-Prot / IG[1]] inactivo inactivo, activo Parám. adapt. ⟴ ╚═▷ activo/inactivo. Relevante solo para elementos de protección de corriente con característica direccional. El dispositivo se desconectará...

  • Página 239: Ig[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . RevZo inv Ex-I [Operación / Visualización del estado / I-Prot / IG[1]] Estado entrada módulo: Interbloqueo inverso externo IG[1] . AdaptSet1-I [Operación / Visualización del estado / I-Prot / IG[1]] Estado entrada módulo: Parámetro de adaptación1 IG[1] .
  • Página 240 9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / I-Prot / IG[1]] Solo disp. si: • IG[1] . Solo superv. = no Señal: Comando Desc IG[1] .
  • Página 241 9 Parámetro de protección 9.12 IG[1]  . . .  IG[4] IG[1] . AdaptSet 3 [Operación / Visualización del estado / I-Prot / IG[1]] Señal: Parámetro de Adaptación 3 IG[1] . AdaptSet 4 [Operación / Visualización del estado / I-Prot / IG[1]] Señal: Parámetro de Adaptación 4 MCDLV4-3.6-ES-REF MCDLV4...

  • Página 242: Thr

    9 Parámetro de protección 9.13 ThR 9.13 Módulo de réplica térmica 9.13.1 ThR: Parámetros de planificación del dispositivo ThR . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Módulo de réplica térmica, modo de operación general 9.13.2 ThR: Parámetros globales ThR .
  • Página 243 9 Parámetro de protección 9.13 ThR ThR . Fc BloEx [Parám protec / Def 1…4 / I-Prot / ThR] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 244: Thr: Comandos Directos

    9 Parámetro de protección 9.13 ThR ThR . τ-enf [Parám protec / Def 1…4 / I-Prot / ThR] 1s  . . .  60000s Constante de tiempo de refrigeración 9.13.4 ThR: Comandos directos ThR . Rest [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo.

  • Página 245: Thr: Valores

    9 Parámetro de protección 9.13 ThR ThR . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / I-Prot / ThR] Señal: Desconexión ThR . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / I-Prot / ThR] Señal: Comando Desc ThR .

  • Página 246: I2>[1]

    9 Parámetro de protección 9.14 I2>[1]  . . .  I2>[2] 9.14 I2>[1]  . . .  I2>[2] Carga Desequilibrada-Etapa 9.14.1 I2>[1]: Parámetros de planificación del dispositivo I2>[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Carga Desequilibrada-Etapa, modo de operación general 9.14.2 I2>[1]: Parámetros globales I2>[1] .

  • Página 247: I2>[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.14 I2>[1]  . . .  I2>[2] 9.14.3 I2>[1]: Parámetros del grupo de ajustes I2>[1] . Función [Parám protec / Def 1…4 / I-Prot / I2>[1]] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. I2>[1] . Fc BloEx [Parám protec / Def 1…4 / I-Prot / I2>[1]] inactivo inactivo, activo...
  • Página 248 9 Parámetro de protección 9.14 I2>[1]  . . .  I2>[2] I2>[1] . I2/FLA [Parám protec / Def 1…4 / I-Prot / I2>[1]] 0.08Ib 0.000Ib  . . .  1.000Ib Solo disp. si: • I2>[1] . CorrienteBase = Pot nom objeto protegido Valor de corriente de desequilibrio de generador/motor basado en la corriente de carga completa (FLA) (ajuste desde capacidad continua de corriente de desequilibrio) I2>[1] .

  • Página 249: I2>[1]: Estados De Entrada

    9 Parámetro de protección 9.14 I2>[1]  . . .  I2>[2] I2>[1] . τ-enf [Parám protec / Def 1…4 / I-Prot / I2>[1]] 0.0s 0.0s  . . .  60000.0s Si la corriente de carga desequilibrada no llega al valor seleccionado, se tiene el tiempo el tiempo de enfriamiento.
  • Página 250 9 Parámetro de protección 9.14 I2>[1]  . . .  I2>[2] I2>[1] . BloEx [Operación / Visualización del estado / I-Prot / I2>[1]] Señal: Bloqueo externo I2>[1] . Blo CmdDes [Operación / Visualización del estado / I-Prot / I2>[1]] Señal: Comando Desc bloqueado I2>[1] .

  • Página 251: 1]: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.15 V[1]  . . .  V[6] 9.15 V[1]  . . .  V[6] Voltaje-etapa 9.15.1 V[1]: Parámetros de planificación del dispositivo V[1] . Modo [Planif. de disp.] V> «-», V>, V< ╚═▷ Planif. de disp.. Voltaje-etapa, modo de operación general 9.15.2 V[1]: Parámetros globales V[1] .
  • Página 252 9 Parámetro de protección 9.15 V[1]  . . .  V[6] V[1] . Fc BloEx [Parám protec / Def 1…4 / V-Prot / V[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".
  • Página 253 9 Parámetro de protección 9.15 V[1]  . . .  V[6] V[1] . V> [Parám protec / Def 1…4 / V-Prot / V[1]] 1.1Vn 0.01Vn  . . .  2.000Vn Si se supera el valor seleccionado, se iniciará el módulo/elemento. La definición de Vn depende del parámetro de campo »VT con« y del parámetro del grupo de ajustes »Modo medición«: si las entradas de medición de la tarjeta de medición de tensión se alimentan con tensiones de fase a tierra (»VT con«...

  • Página 254: 1]: Estados De Entrada

    9 Parámetro de protección 9.15 V[1]  . . .  V[6] V[1] . Comprob. de liber. de Imín [Parám protec / Def 1…4 / V-Prot / V[1]] inactivo inactivo, activo ╚═▷ Modo. Permite una comprobación de corriente mínima. Esto sirve para supervisar el flujo de corriente (en el CT de VT) y detectar si el interruptor está...

  • Página 255: 1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.15 V[1]  . . .  V[6] V[1] . BloEx CmdDes-I [Operación / Visualización del estado / V-Prot / V[1]] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.15.5 V[1]: Señales (estados de salida) V[1] . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / V-Prot / V[1]] Señal: activo V[1] .
  • Página 256 9 Parámetro de protección 9.15 V[1]  . . .  V[6] V[1] . Alarm L2 [Operación / Visualización del estado / V-Prot / V[1]] Señal: Alarma L2 V[1] . Alarm L3 [Operación / Visualización del estado / V-Prot / V[1]] Señal: Alarma L3 V[1] .

  • Página 257: Df/Dt

    9 Parámetro de protección 9.16 df/dt 9.16 df/dt Índice de cambio de frecuencia. 9.16.1 df/dt: Parámetros de planificación del dispositivo df/dt . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Módulo Protección Frecuencia, modo de operación general 9.16.2 df/dt: Parámetros globales df/dt .
  • Página 258 9 Parámetro de protección 9.16 df/dt df/dt . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / df/dt] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 259 9 Parámetro de protección 9.16 df/dt df/dt . t [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / df/dt] 1.00s 0.00s  . . .  3600.00s Retraso de desconexión df/dt . df/dt [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / df/dt] 1.000Hz/s 0.100Hz/s  . . . ...

  • Página 260: Df/Dt: Estados De Entrada

    9 Parámetro de protección 9.16 df/dt 9.16.4 df/dt: Estados de entrada df/dt . BloEx1-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / df/dt] Estado entrada módulo: Bloqueo externo1 df/dt . BloEx2-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / df/dt] Estado entrada módulo: Bloqueo externo2 df/dt .
  • Página 261 9 Parámetro de protección 9.16 df/dt df/dt . BloEx [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / df/dt] Señal: Bloqueo externo df/dt . Bl por V< [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / df/dt] Señal: El módulo está...

  • Página 262: Delta Phi

    9 Parámetro de protección 9.17 delta phi 9.17 delta phi Incremento vectorial 9.17.1 delta phi: Parámetros de planificación del dispositivo delta phi . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Módulo Protección Frecuencia, modo de operación general 9.17.2 delta phi: Parámetros globales delta phi .
  • Página 263 9 Parámetro de protección 9.17 delta phi delta phi . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / delta phi] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 264 9 Parámetro de protección 9.17 delta phi delta phi . t [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / delta phi] 1.00s 0.00s  . . .  3600.00s Retraso de desconexión delta phi . df/dt [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / delta phi] 1.000Hz/s 0.100Hz/s  . . . ...

  • Página 265: Delta Phi: Estados De Entrada

    9 Parámetro de protección 9.17 delta phi 9.17.4 delta phi: Estados de entrada delta phi . BloEx1-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / delta phi] Estado entrada módulo: Bloqueo externo1 delta phi . BloEx2-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / delta phi] Estado entrada módulo: Bloqueo externo2 delta phi .
  • Página 266 9 Parámetro de protección 9.17 delta phi delta phi . BloEx [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / delta phi] Señal: Bloqueo externo delta phi . Bl por V< [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / delta phi] Señal: El módulo está...

  • Página 267: Intertripping

    9 Parámetro de protección 9.18 Intertripping 9.18 Intertripping Interdesconexión 9.18.1 Intertripping: Parámetros de planificación del dispositivo Intertripping . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Protección Externa - Módulo, modo de operación general 9.18.2 Intertripping: Parámetros globales Intertripping .

  • Página 268: Intertripping: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.18 Intertripping Intertripping . Desc [Parám protec / Parám prot glob / Intercon-Prot / Mains Decouplg / Intertripping] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Desconexión externa del CB si el estado de la señal asignada es verdadero. 9.18.3 Intertripping: Parámetros del grupo de ajustes Intertripping .

  • Página 269: Intertripping: Estados De Entrada

    9 Parámetro de protección 9.18 Intertripping Intertripping . BloEx CmdDes Fc [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / Intertripping] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 270 9 Parámetro de protección 9.18 Intertripping Intertripping . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Intertripping] Señal: Alarma Intertripping . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Intertripping] Señal: Desconexión...

  • Página 271: Pr: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.19 Pr 9.19 Potencia activa inversa 9.19.1 Pr: Parámetros de planificación del dispositivo Pr . Modo [Planif. de disp.] «-» «-», P>, Pr> ╚═▷ Modo. Protección de Alimentación - Módulo, modo de operación general 9.19.2 Pr: Parámetros globales Pr .
  • Página 272 9 Parámetro de protección 9.19 Pr Pr . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".
  • Página 273 9 Parámetro de protección 9.19 Pr Pr . P> [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / 1.20Sn 0.003Sn  . . .  10.000Sn Valor Seleccionado de Potencia Activa de Sobrecarga. Se puede usar para monitorizar los límites máximos de permitidos de potencia progresiva de los transformadores o las líneas aéreas.

  • Página 274: Pr: Estados De Entrada

    9 Parámetro de protección 9.19 Pr 9.19.4 Pr: Estados de entrada Pr . BloEx1-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Pr] Pr . BloEx2-I Estado entrada módulo: Bloqueo externo Pr . BloEx CmdDes-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Pr] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.19.5...
  • Página 275 9 Parámetro de protección 9.19 Pr Pr . Blo CmdDes [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Pr] Señal: Comando Desc bloqueado Pr . BloEx CmdDes [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Pr] Señal: Bloqueo Externo del Comando Desc MCDLV4-3.6-ES-REF MCDLV4...

  • Página 276: Qr: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.20 Qr 9.20 9.20.1 Qr: Parámetros de planificación del dispositivo Qr . Modo [Planif. de disp.] «-» «-», Q>, Qr> ╚═▷ Modo. Protección de Alimentación - Módulo, modo de operación general 9.20.2 Qr: Parámetros globales Qr . BloEx1 [Parám protec / Parám prot glob / Intercon-Prot / Mains Decouplg / Qr] Qr .
  • Página 277 9 Parámetro de protección 9.20 Qr Qr . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 278: Qr: Estados De Entrada

    9 Parámetro de protección 9.20 Qr Qr . Q> [Parám protec / Def 1…4 / Intercon-Prot / Mains Decouplg / 1.20Sn 0.003Sn  . . .  10.000Sn Valor Seleccionado de Potencia Reactiva de Sobrecarga. Monitorización de la potencia reactiva máxima permitida de los equipos eléctricos como transformadores o líneas aéreas. Si se supera el valor máximo, se puede desactivar un banco de condensadores.

  • Página 279: Qr: Señales (Estados De Salida)

    9 Parámetro de protección 9.20 Qr Qr . BloEx CmdDes-I [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Qr] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.20.5 Qr: Señales (estados de salida) Qr . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Qr] Señal: activo...
  • Página 280 9 Parámetro de protección 9.20 Qr Qr . BloEx CmdDes [Operación / Visualización del estado / Intercon-Prot / Mains Decouplg / Qr] Señal: Bloqueo Externo del Comando Desc MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 281: Lvrt[1]

    9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] 9.21 LVRT[1]  . . .  LVRT[2] Continuidad de suministro frente a baja tensión 9.21.1 LVRT[1]: Parámetros de planificación del dispositivo LVRT[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. modo de operación general 9.21.2 LVRT[1]: Parámetros globales LVRT[1] .
  • Página 282 9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / LVRT[1] / Ajustes generales] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 283 9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . Modo alar. [Parám protec / Def 1…4 / Intercon-Prot / LVRT[1] / Ajustes generales] cualquiera cualquiera, dos cua, td., solo 2 ╚═▷ Modo alar.. Criterio de alarma para el estado de protección de voltaje. LVRT[1] .
  • Página 284 9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . t-LVRT [Parám protec / Def 1…4 / Intercon-Prot / LVRT[1] / Ajustes generales] 30.00s 0.00s  . . .  3000.00s Solo disp. si: • LVRT[1] . LVRT contr. por RA = activo Este temporizado define el intervalo de supervisión (ventana/período) para contar el número de huecos de tensión para desconexión ("Nº...
  • Página 285 9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . V(t3) [Parám protec / Def 1…4 / Intercon-Prot / LVRT[1] / LVRT Profile] LVRT[1] . V(t4) 0.70Vn 0.00Vn  . . .  2.00Vn Valor de tensión en un punto V(t(n)). Estos puntos definen el perfil LVRT. LVRT[1] .

  • Página 286: Lvrt[1]: Comandos Directos

    9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] 9.21.4 LVRT[1]: Comandos directos LVRT[1] . Res co LVRT [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Restablezca el contador del número total de huecos de tensión y restablezca el contador del número total de huecos de tensión que causaron una desconexión.
  • Página 287 9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Intercon-Prot / LVRT[1]] Señal: Desconexión LVRT[1] . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / Intercon-Prot / LVRT[1]] Señal: Comando Desc LVRT[1] .

  • Página 288: Lvrt[1]: Contadores

    9 Parámetro de protección 9.21 LVRT[1]  . . .  LVRT[2] LVRT[1] . Desc L2 [Operación / Visualización del estado / Intercon-Prot / LVRT[1]] Señal: Desc General Fase L2 LVRT[1] . Desc L3 [Operación / Visualización del estado / Intercon-Prot / LVRT[1]] Señal: Desc General Fase L3 LVRT[1] .

  • Página 289: Vg[1]

    9 Parámetro de protección 9.22 VG[1]  . . .  VG[2] 9.22 VG[1]  . . .  VG[2] Voltaje residual-Etapa 9.22.1 VG[1]: Parámetros de planificación del dispositivo VG[1] . Modo [Planif. de disp.] «-» «-», V>, V< ╚═▷ Planif. de disp.. Voltaje residual-Etapa, modo de operación general VG[1] .

  • Página 290: Vg[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.22 VG[1]  . . .  VG[2] 9.22.3 VG[1]: Parámetros del grupo de ajustes VG[1] . Función [Parám protec / Def 1…4 / V-Prot / VG[1]] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. VG[1] . Fc BloEx [Parám protec / Def 1…4 / V-Prot / VG[1]] inactivo inactivo, activo...

  • Página 291: Vg[1]: Estados De Entrada

    9 Parámetro de protección 9.22 VG[1]  . . .  VG[2] VG[1] . Método medida [Parám protec / Def 1…4 / V-Prot / VG[1]] Fundamental Fundamental, RMS verd ╚═▷ Método medida. Método de medición: fundamental o rms, o tercer armónico (solo relés de protección de generador) VG[1] .

  • Página 292: Vg[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.22 VG[1]  . . .  VG[2] VG[1] . BloEx CmdDes-I [Operación / Visualización del estado / V-Prot / VG[1]] Solo disp. si: • VG[1] . Solo superv. = no Estado entrada módulo: Bloqueo Externo del Comando Desc 9.22.5 VG[1]: Señales (estados de salida) VG[1] .
  • Página 293 9 Parámetro de protección 9.22 VG[1]  . . .  VG[2] VG[1] . BloEx CmdDes [Operación / Visualización del estado / V-Prot / VG[1]] Solo disp. si: • VG[1] . Solo superv. = no Señal: Bloqueo Externo del Comando Desc MCDLV4-3.6-ES-REF MCDLV4...

  • Página 294: 012[1]: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.23 V 012[1]  . . .  V 012[6] 9.23 V 012[1]  . . .  V 012[6] Componentes simétricos: Supervisión de la Secuencia de Fase Positiva o de la Secuencia de Fase Negativa 9.23.1 V 012[1]: Parámetros de planificación del dispositivo V 012[1] .

  • Página 295: 012[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.23 V 012[1]  . . .  V 012[6] 9.23.3 V 012[1]: Parámetros del grupo de ajustes V 012[1] . Función [Parám protec / Def 1…4 / V-Prot / V 012[1]] inactivo inactivo, activo ╚═▷ Modo. Activación o desactivación permanente de módulo/etapa. V 012[1] .

  • Página 296: 012[1]: Estados De Entrada

    9 Parámetro de protección 9.23 V 012[1]  . . .  V 012[6] V 012[1] . V2> [Parám protec / Def 1…4 / V-Prot / V 012[1]] 1.00Vn 0.01Vn  . . .  2.00Vn Voltaje alto de secuencia de fase negativa V 012[1] . %(V2/V1) [Parám protec / Def 1…4 / V-Prot / V 012[1]] inactivo inactivo, activo ╚═▷...

  • Página 297: 012[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.23 V 012[1]  . . .  V 012[6] V 012[1] . BloEx CmdDes-I [Operación / Visualización del estado / V-Prot / V 012[1]] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.23.5 V 012[1]: Señales (estados de salida) V 012[1] .

  • Página 298: F[1]

    9 Parámetro de protección 9.24 f[1]  . . .  f[6] 9.24 f[1]  . . .  f[6] Módulo Protección Frecuencia 9.24.1 f[1]: Parámetros de planificación del dispositivo f[1] . Modo [Planif. de disp.] f< «-»  . . .  delta fi ╚═▷ Planif. de disp.. Módulo Protección Frecuencia, modo de operación general 9.24.2 f[1]: Parámetros globales f[1] .
  • Página 299 9 Parámetro de protección 9.24 f[1]  . . .  f[6] f[1] . Fc BloEx [Parám protec / Def 1…4 / f-Prot / f[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 300: F[1]: Estados De Entrada

    9 Parámetro de protección 9.24 f[1]  . . .  f[6] f[1] . df/dt [Parám protec / Def 1…4 / f-Prot / f[1]] 1.000Hz/s 0.100Hz/s  . . .  10.000Hz/s Valor medido (calculado): Índice de cambio de frecuencia. f[1] . t-df/dt [Parám protec / Def 1…4 / f-Prot / f[1]] 1.00s 0.00s  . . . ...

  • Página 301: F[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.24 f[1]  . . .  f[6] f[1] . BloEx CmdDes-I [Operación / Visualización del estado / f-Prot / f[1]] Estado entrada módulo: Bloqueo Externo del Comando Desc 9.24.5 f[1]: Señales (estados de salida) f[1] . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / f-Prot / f[1]] Señal: activo f[1] .
  • Página 302 9 Parámetro de protección 9.24 f[1]  . . .  f[6] f[1] . Alarm f [Operación / Visualización del estado / f-Prot / f[1]] Señal: Alarm Protección Frecuenc f[1] . Alarma df/dt|DF/DT [Operación / Visualización del estado / f-Prot / f[1]] Alarma instantánea o valor medio del índice de cambio de frecuencia f[1] .

  • Página 303: Pqs[1]

    9 Parámetro de protección 9.25 PQS[1]  . . .  PQS[6] 9.25 PQS[1]  . . .  PQS[6] Protección de Alimentación - Módulo 9.25.1 PQS[1]: Parámetros de planificación del dispositivo PQS[1] . Modo [Planif. de disp.] P> «-»  . . .  S< ╚═▷ Modo. Protección de Alimentación - Módulo, modo de operación general 9.25.2 PQS[1]: Parámetros globales PQS[1] .
  • Página 304 9 Parámetro de protección 9.25 PQS[1]  . . .  PQS[6] PQS[1] . Fc BloEx [Parám protec / Def 1…4 / P-Prot / PQS[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".
  • Página 305 9 Parámetro de protección 9.25 PQS[1]  . . .  PQS[6] PQS[1] . P< [Parám protec / Def 1…4 / P-Prot / PQS[1]] 0.80Sn 0.003Sn  . . .  10.000Sn Valor Seleccionado de Potencia Activa de Subcarga (p.ej. provocada por motores al ralentí). La definición de Sn es: Sn = 1,7321 * índice de VT * índice de CT. La tensión es tensión de línea a línea.

  • Página 306: Pqs[1]: Estados De Entrada

    9 Parámetro de protección 9.25 PQS[1]  . . .  PQS[6] PQS[1] . S> [Parám protec / Def 1…4 / P-Prot / PQS[1]] 1.20Sn 0.02Sn  . . .  10.00Sn Valor Seleccionado de Potencia Aparente de Sobrecarga. La definición de Sn es: Sn = 1,7321 * índice de VT * índice de CT.
  • Página 307 9 Parámetro de protección 9.25 PQS[1]  . . .  PQS[6] PQS[1] . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / P-Prot / PQS[1]] Señal: Protección de Potencia de Alarma PQS[1] . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / P-Prot / PQS[1]] Señal: Protección de Potencia de Desconexión PQS[1] .

  • Página 308: Pf[1]

    9 Parámetro de protección 9.26 PF[1]  . . .  PF[2] 9.26 PF[1]  . . .  PF[2] Factor de Alimentación - Módulo 9.26.1 PF[1]: Parámetros de planificación del dispositivo PF[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. Factor de Alimentación - Módulo, modo de operación general 9.26.2 PF[1]: Parámetros globales PF[1] .
  • Página 309 9 Parámetro de protección 9.26 PF[1]  . . .  PF[2] PF[1] . Fc BloEx [Parám protec / Def 1…4 / PF-Prot / PF[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 310: Pf[1]: Estados De Entrada

    9 Parámetro de protección 9.26 PF[1]  . . .  PF[2] PF[1] . Modo rein. [Parám protec / Def 1…4 / PF-Prot / PF[1]] I del. V I del. V, I detr V ╚═▷ Modo. Activar Mode. ¿Debe activarse el módulo si el fasor de corriente va delante del fasor de voltaje = Delante? O bien, ¿debe activarse el módulo si el fasor de corriente va detrás del fasor de voltaje = Detrás? PF[1] .

  • Página 311: Pf[1]: Señales (Estados De Salida)

    9 Parámetro de protección 9.26 PF[1]  . . .  PF[2] 9.26.5 PF[1]: Señales (estados de salida) PF[1] . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / PF-Prot / PF[1]] Señal: activo PF[1] . Alarm [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / PF-Prot / PF[1]] Señal: Factor de Potencia de Alarma PF[1] .

  • Página 312: Q->&V

    9 Parámetro de protección 9.27 Q->&V< 9.27 Q->&V< Q->&V< 9.27.1 Q->&V<: Parámetros de planificación del dispositivo Q->&V< . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.27.2 Q->&V<: Parámetros globales Q->&V< . BloEx1 [Parám protec / Parám prot glob / Intercon-Prot / Q->&V<] Q->&V<...
  • Página 313 9 Parámetro de protección 9.27 Q->&V< Q->&V< . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / Q->&V< / Ajustes generales] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 314 9 Parámetro de protección 9.27 Q->&V< Q->&V< . I1 mín QV [Parám protec / Def 1…4 / Intercon-Prot / Q->&V< / Desacopl.] 0.10In 0.01In  . . .  0.20In Solo disp. si: • Q->&V< . I1 Liberac. = activo La activación de una "Corriente Mínima I1" de la corriente nominal del recurso de energía (distribuida) puede evitar una desconexión con fallos.

  • Página 315: Q->&V

    9 Parámetro de protección 9.27 Q->&V< Q->&V< . t2-QV [Parám protec / Def 1…4 / Intercon-Prot / Q->&V< / Desacopl.] 0.5s 0.00s  . . .  4.00s Segundo temporizador. Si ha pasado el tiempo del temporizador, se generará una señal en el PCC (Punto de Acoplamiento Común) 9.27.4 Q->&V<: Estados de entrada Q->&V<...
  • Página 316 9 Parámetro de protección 9.27 Q->&V< Q->&V< . Desacoplam. PCC [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Intercon-Prot / Q- >&V<] Señal: Desacoplamiento en el Punto de Acoplamiento Común Q->&V< . BloEx [Operación / Visualización del estado / Intercon-Prot / Q- >&V<] Señal: Bloqueo externo Q->&V<...

  • Página 317: Recon[1]

    9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] 9.28 ReCon[1]  . . .  ReCon[2] Reconexión 9.28.1 ReCon[1]: Parámetros de planificación del dispositivo ReCon[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.28.2 ReCon[1]: Parámetros globales ReCon[1] . BloEx1 [Parám protec / Parám prot glob / Intercon-Prot / ReCon[1] / Ajustes generales] ReCon[1] .

  • Página 318: Recon[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] ReCon[1] . conectado de nuevo [Parám protec / Parám prot glob / Intercon-Prot / ReCon[1] / Ajustes generales] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Esta señal indica el estado "conectado de nuevo" (paralelo con la red). ReCon[1] .
  • Página 319 9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] ReCon[1] . Superv circuito medic [Parám protec / Def 1…4 / Intercon-Prot / ReCon[1] / Ajustes generales] Sis . inactivo Sis . inactivo, LOP . activo ╚═▷ Bloq VTS. Activa el uso de la supervisión del circuito de medición. En este caso el módulo se bloqueará si un módulo de supervisión del circuito de medición (p.ej.
  • Página 320 9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] ReCon[1] . VLL< Liberac. [Parám protec / Def 1…4 / Intercon-Prot / ReCon[1] / Parám liberación] 1.10Vn 1.00Vn  . . .  1.50Vn Solo disp. si: • ReCon[1] . Cond Liberac. Reeng = Liberac Interna V •...

  • Página 321: Recon[1]: Estados De Entrada

    9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] 9.28.4 ReCon[1]: Estados de entrada ReCon[1] . BloEx1-I [Operación / Visualización del estado / Intercon-Prot / ReCon[1]] Estado entrada módulo: Bloqueo externo1 ReCon[1] . BloEx2-I [Operación / Visualización del estado / Intercon-Prot / ReCon[1]] Estado entrada módulo: Bloqueo externo2 ReCon[1] .
  • Página 322 9 Parámetro de protección 9.28 ReCon[1]  . . .  ReCon[2] ReCon[1] . Bloq por superv circ [Operación / Visualización del estado / Intercon-Prot / medic ReCon[1]] Señal: Módulo bloqueado por la supervisión del circuito de medición ReCon[1] . Liberar Recurso [Operación / Visualización del estado / Intercon-Prot / Energía ReCon[1]] Señal: liberar recurso de energía.

  • Página 323: Ufls

    9 Parámetro de protección 9.29 UFLS 9.29 UFLS Reducción de carga por subfrecuencia basada en la dirección de flujo de la potencia activa 9.29.1 UFLS: Parámetros de planificación del dispositivo UFLS . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo.

  • Página 324: Ufls: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.29 UFLS UFLS . AdaptSet 1 [Parám protec / Parám prot glob / Intercon-Prot / UFLS] «-» «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ AdaptSet. Parámetro de adaptación de asignación 1 UFLS . AdaptSet 2 [Parám protec / Parám prot glob / Intercon-Prot / UFLS] «-»...
  • Página 325 9 Parámetro de protección 9.29 UFLS UFLS . Fc BloEx [Parám protec / Def 1…4 / Intercon-Prot / UFLS / Ajustes generales] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 326 9 Parámetro de protección 9.29 UFLS UFLS . I1 mín [Parám protec / Def 1…4 / Intercon-Prot / UFLS / RCarga] 0.05In 0.02In  . . .  0.20In Solo disp. si: • UFLS . I1 Liberac. = activo Corriente mínima UFLS . VLL mín [Parám protec / Def 1…4 / Intercon-Prot / UFLS / RCarga] 0.70Vn 0.50Vn  . . . ...

  • Página 327: Ufls: Estados De Entrada

    9 Parámetro de protección 9.29 UFLS UFLS . t-UFLS [Parám protec / Def 1…4 / Intercon-Prot / UFLS / RCarga] 0.1s 0.00s  . . .  300.00s Parám. adapt. ⟴ Tiempo de retraso de desconexión 9.29.4 UFLS: Estados de entrada UFLS . AdaptSet1-I [Operación / Visualización del estado / Intercon-Prot / UFLS] Estado entrada módulo: Parámetro de adaptación1 UFLS .

  • Página 328: Ufls: Señales (Estados De Salida)

    9 Parámetro de protección 9.29 UFLS 9.29.5 UFLS: Señales (estados de salida) UFLS . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / Intercon-Prot / UFLS] Señal: activo UFLS . Alarma [Operación / Visualización del estado / Alarmas] [Operación / Visualización del estado / Intercon-Prot / UFLS] Señal: Alarma P->&f<...
  • Página 329 9 Parámetro de protección 9.29 UFLS UFLS . f< [Operación / Visualización del estado / Intercon-Prot / UFLS] Señal: Umbral de subfrecuencia UFLS . ConjPred [Operación / Visualización del estado / Intercon-Prot / UFLS] Señal: Conjunto de Parámetros Predeterminado UFLS . AdaptSet 1 [Operación / Visualización del estado / Intercon-Prot / UFLS] Señal: Parámetro de Adaptación 1 UFLS .

  • Página 330: Ra: Parámetros De Planificación Del Dispositivo

    9 Parámetro de protección 9.30 RA 9.30 Reenganchador automático 9.30.1 RA: Parámetros de planificación del dispositivo RA . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. modo de operación general 9.30.2 RA: Parámetros globales RA . CB [Parám protec / Parám prot glob / RA / Ajustes generales] SG[1] .

  • Página 331: Ra: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.30 RA RA . Bloq Ex [Parám protec / Parám prot glob / RA / Ajustes generales] «-» «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ 1..n, ListLógicED. Esta Señal externa bloqueará el cierre automático (lo establecerá en el estado de bloqueo). RA .
  • Página 332 9 Parámetro de protección 9.30 RA RA . Coord. zonas [Parám protec / Def 1…4 / RA / Ajustes generales] inactivo inactivo, activo ╚═▷ activo/inactivo. Coordinación de zona: La coordinación de secuencia debe mantener los reconectadores de flujo ascendente en sintonía con los de flujo descendente para la operación de la curva rápida y retrasada, con lo que se evita la desconexión excesiva.
  • Página 333 9 Parámetro de protección 9.30 RA RA . t-inic [Parám protec / Def 1…4 / RA / Ajustes generales] 0.01s  . . .  9999.00s Solo disp. si: • RA . Modo Iniciar = Alarm Temporizador de inicio: Durante el funcionamiento del temporizador de inicio se puede iniciar un intento de RA.
  • Página 334 9 Parámetro de protección 9.30 RA RA . Iniciar RA: IniciarFc1 [Parám protec / Def 1…4 / RA / Gestor intent. / Ctrl Pre Int]  . . .  RA . Iniciar RA: IniciarFc4 «-» «-»  . . .  . Trans. desc. ╚═▷ Inic func. Iniciar Cierre Automático : Iniciar Función RA .

  • Página 335: Ra: Comandos Directos

    9 Parámetro de protección 9.30 RA RA . Inten 1: IniciarFc1 [Parám protec / Def 1…4 / RA / Gestor intent. / Ctrl Int.1]  . . .   . . .  RA . Inten 6: IniciarFc4 [Parám protec / Def 1…4 / RA / Gestor intent. / Ctrl Int.6] «-»...

  • Página 336: Ra: Estados De Entrada

    9 Parámetro de protección 9.30 RA RA . Rest Cr Serv. [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Poner a cero los contadores de servicio RA . Rest. bloq. vía HMI [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Restablecer el Bloqueo del RA a través del panel.

  • Página 337: Ra: Señales (Estados De Salida)

    9 Parámetro de protección 9.30 RA RA . Scada Rest Bloq Ex-I [Operación / Visualización del estado / RA] Estado entrada módulo: Restablecimiento del Estado de Bloqueo del RA por Comunicación. 9.30.6 RA: Señales (estados de salida) RA . activo [Operación / Visualización del estado / Todos Act] [Operación / Visualización del estado / RA] Señal: activo...
  • Página 338 9 Parámetro de protección 9.30 RA RA . Bloq [Operación / Visualización del estado / RA] Señal: Cierre Automático está bloqueado RA . t-Rest. bloqueo [Operación / Visualización del estado / RA] Señal: Temporizador de Retraso para reinicializar el tiempo de espera de RA. Cuando la señal de restablecimiento (p.

  • Página 339: Ra: Contadores

    9 Parámetro de protección 9.30 RA RA . Alarm servic 2 [Operación / Visualización del estado / RA] Señal: RA - Alarma Servicio 2, demasiadas operac conmutac RA . Máx. intent./h superado [Operación / Visualización del estado / RA] Señal: Se ha superado el número máximo de intentos permitidos por hora. RA .
  • Página 340 9 Parámetro de protección 9.30 RA RA . Cr Alarma Serv. 2 [Operación / Núm. y DatosRev / RA] Números restantes de RA hasta Alarma de Servicio 2 RA . Máx. intent./h Cr [Operación / Núm. y DatosRev / RA] Contador del número máximo de intentos permitidos por hora.

  • Página 341: Anular Awe

    9 Parámetro de protección 9.30 RA 9.30.8 Anular AWE Reenganchador automático 9.30.8.1 RA: Parámetros globales RA . anul.: 1 [Parám protec / Parám prot glob / RA / Bloq. Fc]  . . .  RA . anul.: 6 «-» «-»  . . .  Sis . Internal test state ╚═▷...

  • Página 342: Sinc

    9 Parámetro de protección 9.31 Sinc 9.31 Sinc Comprobación sincronización 9.31.1 Sinc: Parámetros de planificación del dispositivo Sinc . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. Comprobación sincronización, modo de operación general 9.31.2 Sinc: Parámetros globales Sinc . BloEx1 [Parám protec / Parám prot glob / Intercon-Prot / Sinc] Sinc .

  • Página 343: Sinc: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.31 Sinc Sinc . CBIniciarCierre [Parám protec / Parám prot glob / Intercon-Prot / Sinc] «-» «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ 1..n, ListSolicitSinc. Inicio de Cierre del Interruptor con comprobación de sincronización de cualquier fuente de control (por ejemplo, HMI / SCADA).
  • Página 344 9 Parámetro de protección 9.31 Sinc Sinc . ModoSinc [Parám protec / Def 1…4 / Intercon-Prot / Sinc / Modo/Veces] Sistem2Sistem Sistem2Sistem, Generador2Sistem ╚═▷ ModoSinc. Modo Comprobación de sincronización: GENERATOR2SYSTEM = Sincronización del generador con el sistema (es necesario que se inicie el cierre del interruptor). SYSTEM2SYSTEM = Comprobación de sincronización entre dos sistemas (Independiente, no se necesita información del interruptor) Sinc .
  • Página 345 9 Parámetro de protección 9.31 Sinc Sinc . VoltajMínLineaViva [Parám protec / Def 1…4 / Intercon-Prot / Sinc / NivelVVivoMuert] 0.65Vn 0.10Vn  . . .  2.00Vn Voltaje Mínimo de Línea Viva (línea viva detectada, cuando el voltaje de la línea supera este límite).

  • Página 346: Sinc: Estados De Entrada

    9 Parámetro de protección 9.31 Sinc Sinc . DBLL [Parám protec / Def 1…4 / Intercon-Prot / Sinc / Anular] inactivo inactivo, activo ╚═▷ activo/inactivo. Habilitar/deshabilitar sustitución de sincronismo de Bus Muerto Y Línea Viva Sinc . LBDL [Parám protec / Def 1…4 / Intercon-Prot / Sinc / Anular] inactivo inactivo, activo ╚═▷...
  • Página 347 9 Parámetro de protección 9.31 Sinc Sinc . BusVivo [Operación / Visualización del estado / Intercon-Prot / Sinc] Señal: Marca de Bus-Vivo: 1=Bus-Vivo, 0=La tensión no llega al umbral de BusVivo Sinc . LíneaViva [Operación / Visualización del estado / Intercon-Prot / Sinc] Señal: Marca de Línea Viva: 1=Línea-Viva, 0=La tensión no llega al umbral de LíneaViva Sinc .

  • Página 348: Sinc: Valores

    9 Parámetro de protección 9.31 Sinc 9.31.6 Sinc: Valores Sinc . Frec Desl [Operación / Valores medidos / Sincronismo] Frecuencia Deslizamiento Sinc . Dif Volt [Operación / Valores medidos / Sincronismo] Diferencia de voltaje entre el bus y la línea. Sinc .

  • Página 349: V/F>[1]

    9 Parámetro de protección 9.32 V/f>[1]  . . .  V/f>[2] 9.32 V/f>[1]  . . .  V/f>[2] Sobreexcitación 9.32.1 V/f>[1]: Parámetros de planificación del dispositivo V/f>[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. Sobreexcitación, modo de operación general 9.32.2 V/f>[1]: Parámetros globales V/f>[1] .
  • Página 350 9 Parámetro de protección 9.32 V/f>[1]  . . .  V/f>[2] V/f>[1] . Fc BloEx [Parám protec / Def 1…4 / V/f>-Prot / V/f>[1]] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente. Si la señal es verdadera, se bloquean los módulos/etapas con el parámetro "BloEx Fc=active".

  • Página 351: V/F>[1]: Estados De Entrada

    9 Parámetro de protección 9.32 V/f>[1]  . . .  V/f>[2] V/f>[1] . t-multiplicador [Parám protec / Def 1…4 / V/f>-Prot / V/f>[1]] 1.00 0.05  . . .  600.00 Multiplicador de tiempo para características inversas. V/f>[1] . t-rein [Parám protec / Def 1…4 / V/f>-Prot / V/f>[1]] 1.0s 0.0s  . . . ...
  • Página 352 9 Parámetro de protección 9.32 V/f>[1]  . . .  V/f>[2] V/f>[1] . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / V/f>-Prot / V/f>[1]] Señal: Comando Desc V/f>[1] . BloEx [Operación / Visualización del estado / V/f>-Prot / V/f>[1]] Señal: Bloqueo externo V/f>[1] .

  • Página 353: Sotf

    9 Parámetro de protección 9.33 SOTF 9.33 SOTF Detector de cierre sobre falta - Módulo 9.33.1 SOTF: Parámetros de planificación del dispositivo SOTF . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.33.2 SOTF: Parámetros globales SOTF .

  • Página 354: Sotf: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.33 SOTF SOTF . CM asignado [Parám protec / Parám prot glob / SOTF] . SG[1] «-», . SG[1], . SG[2], . SG[3], . SG[4], . SG[5], . SG[6] ╚═▷ List Conmutador asignado SOTF . SOTF Ext [Parám protec / Parám prot glob / SOTF] «-»...

  • Página 355: Sotf: Estados De Entrada

    9 Parámetro de protección 9.33 SOTF SOTF . I< [Parám protec / Def 1…4 / SOTF] 0.01In 0.01In  . . .  1.00In El CB está en la posición OFF si la corriente medida es menor que este parámetro. SOTF . t-habilitar [Parám protec / Def 1…4 / SOTF] 0.10s  . . . ...
  • Página 356 9 Parámetro de protección 9.33 SOTF SOTF . habilitado [Operación / Visualización del estado / SOTF] Señal: Detector de cierre sobre falta activado. Esta señal se puede usar para modificar los Ajustes de Protección contra Sobrecargas. SOTF . Blo RA [Operación / Visualización del estado / SOTF] Señal: Bloqueado por AR SOTF .

  • Página 357: Clpu

    9 Parámetro de protección 9.34 CLPU 9.34 CLPU Módulo de Selección de Carga en Frío 9.34.1 CLPU: Parámetros de planificación del dispositivo CLPU . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 9.34.2 CLPU: Parámetros globales CLPU .

  • Página 358: Clpu: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.34 CLPU CLPU . Pos CB Detect [Parám protec / Parám prot glob / CLPU] SG[1] . Pos «-», SG[1] . Pos, SG[2] . Pos, SG[3] . Pos, SG[4] . Pos, SG[5] . Pos, SG[6] . Pos ╚═▷...

  • Página 359: Clpu: Estados De Entrada

    9 Parámetro de protección 9.34 CLPU CLPU . t-Bloq. Máx [Parám protec / Def 1…4 / CLPU] 1.00s 0.00s  . . .  300.00s Seleccione la duración de la corriente de entrada de la carga en frío. Si el tiempo del Temporizador de Liberación (Retraso) se ha agotado, se generará una Señal de Carga en Caliente.
  • Página 360 9 Parámetro de protección 9.34 CLPU CLPU . RevZo inv Ex [Operación / Visualización del estado / CLPU] Señal: Interbloqueo inverso externo CLPU . habilitado [Operación / Visualización del estado / CLPU] Señal: Carga en Frío activada CLPU . detectado [Operación / Visualización del estado / CLPU] Señal: Carga en Frío detectada CLPU .

  • Página 361: Exp[1]

    9 Parámetro de protección 9.35 ExP[1]  . . .  ExP[4] 9.35 ExP[1]  . . .  ExP[4] Protección Externa - Módulo 9.35.1 ExP[1]: Parámetros de planificación del dispositivo ExP[1] . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Protección Externa - Módulo, modo de operación general 9.35.2 ExP[1]: Parámetros globales ExP[1] .

  • Página 362: Exp[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.35 ExP[1]  . . .  ExP[4] ExP[1] . Desc [Parám protec / Parám prot glob / ExP / ExP[1]] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Desconexión externa del CB si el estado de la señal asignada es verdadero. 9.35.3 ExP[1]: Parámetros del grupo de ajustes ExP[1] .

  • Página 363: Exp[1]: Estados De Entrada

    9 Parámetro de protección 9.35 ExP[1]  . . .  ExP[4] 9.35.4 ExP[1]: Estados de entrada ExP[1] . BloEx1-I [Operación / Visualización del estado / ExP / ExP[1]] Estado entrada módulo: Bloqueo externo1 ExP[1] . BloEx2-I [Operación / Visualización del estado / ExP / ExP[1]] Estado entrada módulo: Bloqueo externo2 ExP[1] .
  • Página 364 9 Parámetro de protección 9.35 ExP[1]  . . .  ExP[4] ExP[1] . BloEx [Operación / Visualización del estado / ExP / ExP[1]] Señal: Bloqueo externo ExP[1] . Blo CmdDes [Operación / Visualización del estado / ExP / ExP[1]] Señal: Comando Desc bloqueado ExP[1] .

  • Página 365: Pres Ext Repen

    9 Parámetro de protección 9.36 Pres Ext Repen 9.36 Pres Ext Repen Presión Repentina 9.36.1 Pres Ext Repen: Parámetros de planificación del dispositivo Pres Ext Repen . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Protección Externa - Módulo, modo de operación general 9.36.2 Pres Ext Repen: Parámetros globales Pres Ext Repen .

  • Página 366: Pres Ext Repen: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.36 Pres Ext Repen Pres Ext Repen . Desc [Parám protec / Parám prot glob / Pres Ext Repen] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Desconexión externa del CB si el estado de la señal asignada es verdadero. 9.36.3 Pres Ext Repen: Parámetros del grupo de ajustes Pres Ext Repen .

  • Página 367: Pres Ext Repen: Estados De Entrada

    9 Parámetro de protección 9.36 Pres Ext Repen 9.36.4 Pres Ext Repen: Estados de entrada Pres Ext Repen . BloEx1-I [Operación / Visualización del estado / Pres Ext Repen] Estado entrada módulo: Bloqueo externo1 Pres Ext Repen . BloEx2-I [Operación / Visualización del estado / Pres Ext Repen] Estado entrada módulo: Bloqueo externo2 Pres Ext Repen .
  • Página 368 9 Parámetro de protección 9.36 Pres Ext Repen Pres Ext Repen . BloEx [Operación / Visualización del estado / Pres Ext Repen] Señal: Bloqueo externo Pres Ext Repen . Blo CmdDes [Operación / Visualización del estado / Pres Ext Repen] Señal: Comando Desc bloqueado Pres Ext Repen .

  • Página 369: Temp Ext Ac

    9 Parámetro de protección 9.37 Temp Ext Ac 9.37 Temp Ext Ac Temperatura Externa de Aceite 9.37.1 Temp Ext Ac: Parámetros de planificación del dispositivo Temp Ext Ac . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Protección Externa - Módulo, modo de operación general 9.37.2 Temp Ext Ac: Parámetros globales...

  • Página 370: Temp Ext Ac: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.37 Temp Ext Ac Temp Ext Ac . Desc [Parám protec / Parám prot glob / Prot Temp / Temp Ext Ac] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Desconexión externa del CB si el estado de la señal asignada es verdadero. 9.37.3 Temp Ext Ac: Parámetros del grupo de ajustes Temp Ext Ac .

  • Página 371: Temp Ext Ac: Estados De Entrada

    9 Parámetro de protección 9.37 Temp Ext Ac 9.37.4 Temp Ext Ac: Estados de entrada Temp Ext Ac . BloEx1-I [Operación / Visualización del estado / Prot Temp / Temp Ext Estado entrada módulo: Bloqueo externo1 Temp Ext Ac . BloEx2-I [Operación / Visualización del estado / Prot Temp / Temp Ext Estado entrada módulo: Bloqueo externo2 Temp Ext Ac .
  • Página 372 9 Parámetro de protección 9.37 Temp Ext Ac Temp Ext Ac . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Prot Temp / Temp Ext Señal: Desconexión Temp Ext Ac . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / Prot Temp / Temp Ext Señal: Comando Desc Temp Ext Ac .

  • Página 373: Superv Temp Ext[1]

    9 Parámetro de protección 9.38 Superv Temp Ext[1]  . . .  Superv Temp Ext[3] 9.38 Superv Temp Ext[1]  . . .  Superv Temp Ext[3] Supervisión de Temperatura Externa 9.38.1 Superv Temp Ext[1]: Parámetros de planificación del dispositivo Superv Temp Ext[1] . Modo [Planif. de disp.] «-»...

  • Página 374: Superv Temp Ext[1]: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.38 Superv Temp Ext[1]  . . .  Superv Temp Ext[3] Superv Temp Ext[1] . Desc [Parám protec / Parám prot glob / Prot Temp / Superv Temp Ext[1]] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..

  • Página 375: Superv Temp Ext[1]: Estados De Entrada

    9 Parámetro de protección 9.38 Superv Temp Ext[1]  . . .  Superv Temp Ext[3] 9.38.4 Superv Temp Ext[1]: Estados de entrada Superv Temp Ext[1] . BloEx1-I [Operación / Visualización del estado / Prot Temp / Superv Temp Ext[1]] Estado entrada módulo: Bloqueo externo1 Superv Temp Ext[1] .
  • Página 376 9 Parámetro de protección 9.38 Superv Temp Ext[1]  . . .  Superv Temp Ext[3] Superv Temp Ext[1] . Desc [Operación / Visualización del estado / Desconexiones] [Operación / Visualización del estado / Prot Temp / Superv Temp Ext[1]] Señal: Desconexión Superv Temp Ext[1] . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / Prot Temp / Superv Temp Ext[1]]...

  • Página 377: Trans. Desc

    9 Parámetro de protección 9.39 Trans. desc. 9.39 Trans. desc. Transferencia de desconexión en la comunicación de protección 9.39.1 Trans. desc.: Parámetros de planificación del dispositivo Trans. desc. . Modo [Planif. de disp.] «-», uso ╚═▷ Planif. de disp.. modo de operación general 9.39.2 Trans.

  • Página 378: Trans. Desc.: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.39 Trans. desc. Trans. desc. . [Parám protec / Parám prot glob / Transf. prot. / Trans. desc. / Rx.Desconexión1.Permisivo Recepción]  . . .  Trans. desc. . Rx.Desconexión4.Permisivo «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac..

  • Página 379: Trans. Desc.: Estados De Entrada

    9 Parámetro de protección 9.39 Trans. desc. Trans. desc. . BloEx CmdDes Fc [Parám protec / Def 1…4 / Transf. prot. / Trans. desc.] inactivo inactivo, activo ╚═▷ activo/inactivo. Activar (permitir) o desactivar (no permitir) el bloqueo del módulo/etapa. Este parámetro solo es eficaz si se asigna a una señal al parámetro de protección global correspondiente.
  • Página 380 9 Parámetro de protección 9.39 Trans. desc. Trans. desc. . CmdDes [Operación / Visualización del estado / ComDesc] [Operación / Visualización del estado / Transf. prot. / Trans. desc. / General] Señal: Comando Desc Trans. desc. . BloEx [Operación / Visualización del estado / Transf. prot. / Trans. desc.

  • Página 381: Trans. Desc

    9 Parámetro de protección 9.39 Trans. desc. 9.39.6 Trans. desc. Transferencia de desconexión en la comunicación de protección 9.39.6.1 Trans. desc.: Parámetros globales Trans. desc. . Tx.Desconexión1 [Parám protec / Parám prot glob / Transf. prot. / Trans. desc. / Transmisión] Id .

  • Página 382: Transf. Señal

    9 Parámetro de protección 9.40 Transf. señal 9.40 Transf. señal Transferencia de señal en la comunicación de protección 9.40.1 Transf. señal: Parámetros de planificación del dispositivo Transf. señal . Modo [Planif. de disp.] «-», uso ╚═▷ Planif. de disp.. modo de operación general 9.40.2 Transf.

  • Página 383: Transf. Señal

    9 Parámetro de protección 9.40 Transf. señal 9.40.4 Transf. señal Transferencia de señal en la comunicación de protección 9.40.4.1 Transf. señal: Parámetros globales Transf. señal . BloEx1 [Parám protec / Parám prot glob / Transf. prot. / Transf. señal / Ajustes generales] Transf.

  • Página 384: Transf. Señal: Estados De Entrada

    9 Parámetro de protección 9.40 Transf. señal 9.40.4.3 Transf. señal: Estados de entrada Transf. señal . BloEx1-I [Operación / Visualización del estado / Transf. prot. / Transf. señal / General] Estado entrada módulo: Bloqueo externo1 Transf. señal . BloEx2-I [Operación / Visualización del estado / Transf. prot. / Transf. señal / General] Estado entrada módulo: Bloqueo externo2 Transf.

  • Página 385: Supervisión

    9 Parámetro de protección 9.41 Supervisión 9.41 Supervisión 9.41.1 Módulo de protección contra fallos del interruptor 9.41.1.1 CBF: Parámetros de planificación del dispositivo CBF . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Protección contra Errores Interruptor Módulo, modo de operación general 9.41.1.2 CBF: Parámetros globales CBF .

  • Página 386: Cbf: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.41 Supervisión CBF . Activar [Parám protec / Parám prot glob / Supervisión / CBF] Tds Desc - . -, Tds Desc, Desc externas, Desc corr Solo disp. si: ╚═▷ Activar. • CBF . CB ≠ «-» Determinación del modo de activación para el Error de Interruptor.

  • Página 387: Cbf: Comandos Directos

    9 Parámetro de protección 9.41 Supervisión CBF . t-CBF [Parám protec / Def 1…4 / Supervisión / CBF] 0.20s 0.00s  . . .  10.00s Si se supera el tiempo de retraso, salta una alarma de CBF. 9.41.1.4 CBF: Comandos directos CBF . Rest. bloqueo [Operación / Rest] inactivo inactivo, activo...
  • Página 388 9 Parámetro de protección 9.41 Supervisión CBF . BloEx [Operación / Visualización del estado / Supervisión / CBF] Señal: Bloqueo externo CBF . Esperando disparo [Operación / Visualización del estado / Supervisión / CBF] Esperando disparo CBF . ejecut [Operación / Visualización del estado / Supervisión / CBF] Señal: Módulo de CBF iniciado CBF .

  • Página 389: Tcs

    9 Parámetro de protección 9.41 Supervisión 9.41.2 Supervisión circuito desconexión 9.41.2.1 TCS: Parámetros de planificación del dispositivo TCS . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Supervisión circuito desconexión, modo de operación general 9.41.2.2 TCS: Parámetros globales TCS .

  • Página 390: Tcs: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.41 Supervisión TCS . Entr. 2 [Parám protec / Parám prot glob / Supervisión / TCS] «-» «-»  . . .  ED ran. X6 . ED 8 Solo disp. si: ╚═▷ 1..n, Ent. digit.. • TCS . Pos CB Detect ≠ «-» •...

  • Página 391: Tcs: Estados De Entrada

    9 Parámetro de protección 9.41 Supervisión 9.41.2.4 TCS: Estados de entrada TCS . Aux ON-I [Operación / Visualización del estado / Supervisión / TCS] Indicador de posición/señal de verificación del CB (52a) TCS . Aux OFF-I [Operación / Visualización del estado / Supervisión / TCS] Estado entrada módulo: Indicador de posición/señal de verificación del CB (52b) TCS .

  • Página 392: Cts

    9 Parámetro de protección 9.41 Supervisión 9.41.3 Supervisión CT 9.41.3.1 CTS: Parámetros de planificación del dispositivo CTS . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. Supervisión CT, modo de operación general 9.41.3.2 CTS: Parámetros globales CTS . BloEx1 [Parám protec / Parám prot glob / Supervisión / CTS] CTS .

  • Página 393: Cts: Estados De Entrada

    9 Parámetro de protección 9.41 Supervisión CTS . ΔI [Parám protec / Def 1…4 / Supervisión / CTS] 0.50In 0.10In  . . .  1.00In Para evitar una desconexión errónea de la funciones de protección selectiva de fases que usan la actual como criterio de desconexión. Si la diferencia de corriente terrestre medida y el valor I0 calculado es mayor que el valor de recogida ΔI, se genera un evento de alarma tras caducar el tiempo de excitación.
  • Página 394 9 Parámetro de protección 9.41 Supervisión CTS . BloEx [Operación / Visualización del estado / Supervisión / CTS] Señal: Bloqueo externo MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 395: Lop

    9 Parámetro de protección 9.41 Supervisión 9.41.4 Pérdida de Potencial 9.41.4.1 LOP: Parámetros de planificación del dispositivo LOP . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Planif. de disp.. modo de operación general 9.41.4.2 LOP: Parámetros globales LOP . Pos CB Detect [Parám protec / Parám prot glob / Supervisión / LOP] «-»...

  • Página 396: Lop: Parámetros Del Grupo De Ajustes

    9 Parámetro de protección 9.41 Supervisión LOP . FF TV Ex [Parám protec / Parám prot glob / Supervisión / LOP] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Alarma fallo fusible transformadores voltaje LOP . FF TVT Ex [Parám protec / Parám prot glob / Supervisión / LOP] «-»...

  • Página 397: Lop: Estados De Entrada

    9 Parámetro de protección 9.41 Supervisión LOP . I< [Parám protec / Def 1…4 / Supervisión / LOP] 2.0In 0.5In  . . .  4.0In Para evitar una operación no intencionada cuando se produce algún fallo, debería usarse este umbral para distinguir entre la corriente de carga y la sobrecorriente. Una corriente por encima de este umbral se percibirá...

  • Página 398: Lop: Señales (Estados De Salida)

    9 Parámetro de protección 9.41 Supervisión LOP . Blo Activac1-I [Operación / Visualización del estado / Supervisión / LOP]  . . .  LOP . Blo Activac5-I Estado de ent. de mód: Una alarma de este elemento protector bloqueará la pérdida de detección de potencial. 9.41.4.5 LOP: Señales (estados de salida) LOP .

  • Página 399: Control

    10 Control Control Control Pág. Control [Control / Pág. Control] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). Página de Control 10.1 Control: Parámetros de planificación del dispositivo 10.2 Control: Parámetros globales Control .

  • Página 400: Control: Estados De Entrada

    10 Control 10.4 Control: Estados de entrada Control . NoInterbl [Control / Ajustes generales] inactivo inactivo, activo ╚═▷ Modo. DC para no interbloqueo 10.4 Control: Estados de entrada Control . NoInterbl-I [Operación / Visualización del estado / Control / Control general] Sin interbloqueo 10.5...

  • Página 401: Control: Valores

    10 Control 10.6 Control: Valores Control . CES FuncDoble [Operación / Visualización del estado / Control / Control general] Supervisión de ejecución de comandos: número de comandos rechazados porque un segundo comando de conmutación está en conflicto con otro pendiente. 10.6 Control: Valores Control .

  • Página 402: Sg[1]

    10 Control 10.7 SG[1]  . . .  SG[6] 10.7 SG[1]  . . .  SG[6] Conmutador 10.7.1 SG[1]: Parámetros globales SG[1] . ON incl Prot ON [Control / SG / SG[1] / Ajustes generales] activo inactivo, activo ╚═▷ Modo. El Comando ON incluye el Comando ON emitido por el módulo de Protección. SG[1] .
  • Página 403 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Bloq. [Control / SG / SG[1] / Gestor Int.] inactivo inactivo, activo ╚═▷ Modo. Define si el comando de desconexión está bloqueado. SG[1] . Conf CmdDes [Control / SG / SG[1] / Gestor Int.] «-»...
  • Página 404 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Cmd Off5 [Control / SG / SG[1] / Gestor Int.] V[2] . CmdDes «-»  . . .  Trans. desc. . CmdDes ╚═▷ 1..n, Cmds Desc. Comando Off para el Interruptor si el estado de la señal asignada es verdadero. SG[1] .
  • Página 405 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Aux ON [Control / SG / SG[1] / Cables Indicad Pos] ED ran. X1 . ED 1 «-»  . . .  Lógica . LE80.Sal invertid ╚═▷ 1..n, ListLógicED. El CB está en posición ON si el estado de la señal asignada es verdadero (52a). SG[1] .

  • Página 406: Sg[1]: Comandos Directos

    10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . RevZo ON1 [Control / SG / SG[1] / Interbloqus.] SG[1] . RevZo ON2 SG[1] . RevZo ON3 «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Revestimiento de Zonas del comando ON SG[1] .

  • Página 407: Sg[1]: Estados De Entrada

    10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Cer DesgCM CM Ln [Operación / Rest] inactivo inactivo, activo ╚═▷ Modo. Poniendo a cero la alarma de conmutador lento SG[1] . Posicion Fals [Control / SG / SG[1] / Ajustes generales] inactivo inactivo, Pos OFF, Pos ON ╚═▷...

  • Página 408: Sg[1]: Señales (Estados De Salida)

    10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Aux OFF-I [Operación / Visualización del estado / Control / SG[1]] Estado entrada módulo: Indicador de posición/señal de verificación del CB (52b) SG[1] . Listo-I [Operación / Visualización del estado / Control / SG[1]] Estado entrada módulo: CB listo SG[1] .
  • Página 409 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Pos Indeterm [Operación / Visualización del estado / Control / SG[1]] Señal: El Interruptor está en Posición Indeterminada SG[1] . Pos Perturb [Operación / Visualización del estado / Control / SG[1]] Señal: Interruptor Perturbado - Posición de Interruptor sin Definir. Los Indicadores de Posición se contradicen entre ellos.
  • Página 410 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . CES DirDistribg [Operación / Visualización del estado / Control / SG[1]] Señal: Supervisión de Ejecución de Comando respectivamente Control de Dirección de Conmutación: Esta señal pasa a ser verdadera si se emite un comando de conmutación aunque el conmutador ya esté...
  • Página 411 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Posición Ind manipulada [Operación / Visualización del estado / Control / SG[1]] Señal: Indicadores de Posición falsos SG[1] . DesgCM CM lento [Operación / Visualización del estado / Control / SG[1]] Señal: Alarma, el interruptor (interruptor seccionador) se ralentiza SG[1] .

  • Página 412: Desgaste Del Interruptor

    10 Control 10.7 SG[1]  . . .  SG[6] 10.7.5 Desgaste del interruptor Conmutador 10.7.5.1 SG[1]: Parámetros globales SG[1] . Alarm operaciones [Control / SG / SG[1] / Desgaste CM] 9999 1  . . .  100000 Número máximo de operaciones. Si el contador de operaciones »Ctr. CmdDes« supera este límite, se establece la señal »Alarma de operaciones«.
  • Página 413 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Corr.1 [Control / SG / SG[1] / Desgaste CM] 0.00kA 0.00kA  . . .  2000.00kA Nivel de Corriente Interrumpida # 1 SG[1] . Conta1 [Control / SG / SG[1] / Desgaste CM] 10000 1  . . .  32000 Recuentos Abiertos Permitidos #1 SG[1] .
  • Página 414 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Conta5 [Control / SG / SG[1] / Desgaste CM] 1  . . .  32000 Recuentos Abiertos Permitidos #5 SG[1] . Corr.6 [Control / SG / SG[1] / Desgaste CM] 20.00kA 0.00kA  . . .  2000.00kA Nivel de Corriente Interrumpida # 6 SG[1] .
  • Página 415 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Corr.10 [Control / SG / SG[1] / Desgaste CM] 20.00kA 0.00kA  . . .  2000.00kA Nivel de Corriente Interrumpida # 10 SG[1] . Conta10 [Control / SG / SG[1] / Desgaste CM] 1  . . .  32000 Recuentos Abiertos Permitidos #10 10.7.5.2 SG[1]: Comandos directos SG[1] .
  • Página 416 10 Control 10.7 SG[1]  . . .  SG[6] 10.7.5.3 SG[1]: Señales (estados de salida) SG[1] . Alarm operaciones [Operación / Visualización del estado / Control / SG[1]] Señal: demasiadas operaciones. El contador de operaciones »Ctr. CmdDes« ha superado el límite establecido en »Alarma de operaciones«. SG[1] .
  • Página 417 10 Control 10.7 SG[1]  . . .  SG[6] SG[1] . Alm Isom Intr ph [Operación / Visualización del estado / Control / SG[1]] Señal: Alarma, se ha superado la Suma por hora (Límite) de corrientes interruptoras. SG[1] . Res Alm Isom Intr ph [Operación / Visualización del estado / Control / SG[1]] Señal: Reinicialización de la Alarma, "se ha superado la Suma por hora (Límite) de corrientes interruptoras".

  • Página 418: Alarmas De Sistema

    11 Alarmas de sistema Alarmas de sistema Alarmas de sistema 11.1 SisA: Parámetros de planificación del dispositivo SisA . Modo [Planif. de disp.] «-» «-», uso ╚═▷ Modo. modo de operación general 11.2 SisA: Parámetros globales SisA . Función [SisA / Ajustes generales] inactivo inactivo, activo ╚═▷...

  • Página 419: Sisa: Estados De Entrada

    11 Alarmas de sistema 11.3 SisA: Estados de entrada SisA . Umbral [SisA / Alim. / Vat]  . . .  [SisA / THD / U THD] 10000kW 1kW  . . .  40000000kW Umbral (que se introducirá como valor primario) SisA . t-Retr. [SisA / Alim. / Vat]  . . . ...
  • Página 420 11 Alarmas de sistema 11.4 SisA: Señales (estados de salida) SisA . BloEx [Operación / Visualización del estado / SisA] Señal: Bloqueo externo SisA . Alarma Alim Vat [Operación / Visualización del estado / SisA] Señal: Alarma de Potencia Activa permitida superada SisA .
  • Página 421 11 Alarmas de sistema 11.4 SisA: Señales (estados de salida) SisA . Inter Alim VA [Operación / Visualización del estado / SisA] Señal: Desconexión por Potencia Aparente permitida superada SisA . Int Demand Vat [Operación / Visualización del estado / SisA] Señal: Desconexión por Potencia Activa media superada SisA .

  • Página 422: Registros

    12 Registros 12.1 Reg. eve. Registros 12.1 Reg. eve. El grabador de eventos registra todos los eventos como operaciones de conmutación, cambio de parámetros, alarmas, desconexiones, selecciones del modo operativo, bloqueos y transiciones de estado de entradas y salidas. Reg. eve. [Operación / Registrad / Reg.

  • Página 423: Reg Perturb: Parámetros Globales

    12 Registros 12.2 Reg perturb 12.2 Reg perturb Cuando un evento de disparo haya pasado a ser verdadero, el registrador de perturbaciones escribe pistas analógicas y digitales Reg perturb [Operación / Registrad / Reg perturb] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información).

  • Página 424: Reg Perturb: Comandos Directos

    12 Registros 12.2 Reg perturb Reg perturb . Tiem postactiv [Parám dispos / Registrad / Reg perturb] 0%  . . .  99% El tiempo posterior a la activación se define como un porcentaje del valor de »Tamaño máx. archivo«. Es el tiempo restante de este valor, en función del ajuste »Tiempo preactivación« y de la duración del evento de activación, pero hasta el máximo del valor de »Tiempo posactivación«...

  • Página 425: Reg Perturb: Señales (Estados De Salida)

    12 Registros 12.2 Reg perturb 12.2.4 Reg perturb: Señales (estados de salida) Reg perturb . regstrndo [Operación / Visualización del estado / Registrad / Reg perturb] Señal: Registro Reg perturb . mem llena [Operación / Visualización del estado / Registrad / Reg perturb] Señal: Memoria llena Reg perturb .
  • Página 426 12 Registros 12.2 Reg perturb Reg perturb . Cód. error [Operación / Visualización del estado / Registrad / Reg perturb] OK, Err escr, Err borrar, Err. de cálculo, Arch. no encon., Sobr. autom. desac. ╚═▷ Error. Código de error MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 427: Reg Err: Parámetros Globales

    12 Registros 12.3 Reg err 12.3 Reg err El Registrador de Fallos guarda los valores medidos en el momento de la desconexión. Reg err [Operación / Registrad / Reg err] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información).

  • Página 428: Reg Tend: Parámetros Globales

    12 Registros 12.4 Reg tend 12.4 Reg tend Registrador de Tendencias Reg tend [Operación / Registrad / Reg tend] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). Registrador de Tendencias 12.4.1 Reg tend: Parámetros globales Reg tend .
  • Página 429 12 Registros 12.4 Reg tend Reg tend . Tend4 [Parám dispos / Registrad / Reg tend] TC Local . med IG RMS «-»  . . .  PQSCr . cos fi RMS ╚═▷ 1..n, ListaRegTend. Valor Observado4 Reg tend . Tend5 [Parám dispos / Registrad / Reg tend] VT .

  • Página 430: Reg Tend: Comandos Directos

    12 Registros 12.4 Reg tend Reg tend . Tend10 [Parám dispos / Registrad / Reg tend] «-» «-»  . . .  PQSCr . cos fi RMS ╚═▷ 1..n, ListaRegTend. Valor Observado10 12.4.2 Reg tend: Comandos directos Reg tend . Res tod reg [Operación / Rest] inactivo inactivo, activo...

  • Página 431: Lógica: Parámetros De Planificación Del Dispositivo

    13 Lógica 13.1 Lógica Lógica 13.1 Lógica Lógica 13.1.1 Lógica: Parámetros de planificación del dispositivo Lógica . Nº de Ecuacions: [Planif. de disp.] 0, 5, 10, 20, 40, 80 ╚═▷ Nº de Ecuacions:. Número de Ecuaciones Lógicas requeridas: MCDLV4-3.6-ES-REF MCDLV4...

  • Página 432: Lógica: Parámetros Globales

    13 Lógica 13.1 Lógica 13.1.2 Lógica  . . .  Lógica Lógica 13.1.2.1 Lógica: Parámetros globales Lógica . LE1.Puer [Lógica / LE 1] AND, OR, NAND, NOR ╚═▷ LE1.Puer. Puerta lógica Lógica . LE1.Entra1 [Lógica / LE 1]  . . .  Lógica . LE1.Entra4 «-» «-»...

  • Página 433: Lógica: Estados De Entrada

    13 Lógica 13.1 Lógica Lógica . LE1.Rest Bloq. [Lógica / LE 1] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Señal de Reinicialización de la Conexión Lógica . LE1.Inversión Rest [Lógica / LE 1] inactivo inactivo, activo ╚═▷...
  • Página 434 13 Lógica 13.1 Lógica Lógica . LE1.Sal [Operación / Visualización del estado / Lógica] Señal: Salida Conectada (Q) Lógica . LE1.Sal invertid [Operación / Visualización del estado / Lógica] Señal: Salida Conectada Negada (Q NOT) MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 435: Supervisión Automática

    14 Supervisión automática Supervisión automática SupervisiónAut Mensajes [Operación / Supervisión automática / Mensajes] Este elemento representa un cuadro de diálogo especial (consulte el manual técnico para obtener más información). Mensajes internos 14.1 SSV: Comandos directos SSV . Conf LED de sistema [Operación / Confirmar] Falso Falso, Verd...
  • Página 436 15 Servicio Servicio • Sis . Reinic.: ╚═▷ Tabla MCDLV4 MCDLV4-3.6-ES-REF...

  • Página 437: Sgen: Parámetros De Planificación Del Dispositivo

    15 Servicio 15.1 Sgen 15.1 Sgen Generador de sinusoides 15.1.1 Sgen: Parámetros de planificación del dispositivo Sgen . Modo [Planif. de disp.] «-», uso ╚═▷ Modo. Generador de sinusoides, modo de operación general 15.1.2 Sgen: Parámetros globales Sgen . Modo CmdDes [Serv / Modo Prue (inhib prot) / Sgen / Proceso] Sin CmdDes Sin CmdDes, Con CmdDes...

  • Página 438: Sgen: Comandos Directos

    15 Servicio 15.1 Sgen Sgen . Ex FuerzPost [Serv / Modo Prue (inhib prot) / Sgen / Proceso] «-» «-»  . . .  Sis . Internal test state ╚═▷ 1..n, Lista Asignac.. Forzar estado Post. Anular simulación. Sgen . ErrorPre [Serv / Modo Prue (inhib prot) / Sgen / Configuración / Veces] 0.0s 0.00s  . . . ...

  • Página 439: Sgen: Señales (Estados De Salida)

    15 Servicio 15.1 Sgen Sgen . BloEx1-I [Operación / Visualización del estado / Sgen] [Serv / Modo Prue (inhib prot) / Sgen / Est.] Estado entrada módulo: Bloqueo externo1 Sgen . BloEx2-I [Operación / Visualización del estado / Sgen] [Serv / Modo Prue (inhib prot) / Sgen / Est.] Estado entrada módulo: Bloqueo externo2 Sgen .

  • Página 440: Sgen: Valores

    15 Servicio 15.1 Sgen 15.1.6 Sgen: Valores Sgen . Estad [Serv / Modo Prue (inhib prot) / Sgen / Est.] Off, ErrorPre, SimulaciónError, ErrPost, Res Inic ╚═▷ Est.. Estados de generación de onda: 0=Off, 1=PreFallo, 2=Fallo, 3=ErrPost, 4=InicRestab MCDLV4 MCDLV4-3.6-ES-REF...
  • Página 441 15 Servicio 15.1 Sgen 15.1.7 Sgen Generador de sinusoides 15.1.7.1 Sgen: Parámetros globales Sgen . VL1 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / VT] 0.57Vn 0.00Vn  . . .  2.00Vn Magnitud Fundamental Voltaje en Estad Pre: fase L1 Sgen .
  • Página 442 15 Servicio 15.1 Sgen Sgen . fi VL3 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / VT] 120° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Voltaje en Fase Previa:fase L3 Sgen . fi VG med [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / VT] 0°...
  • Página 443 15 Servicio 15.1 Sgen Sgen . fi VL2 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / SimulaciónError / VT] 240° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Voltaje en Fase Error:fase L2 Sgen . fi VL3 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / SimulaciónError / VT] 120°...
  • Página 444 15 Servicio 15.1 Sgen Sgen . fi VL1 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrPost / VT] 0° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Voltaje en Fase Posterior: fase L1 Sgen . fi VL2 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrPost / VT] 240°...
  • Página 445 15 Servicio 15.1 Sgen 15.1.8 Sgen Generador de sinusoides 15.1.8.1 Sgen: Parámetros globales Sgen . IL1 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / TC Local] 0.0In 0.00In  . . .  40.00In Magnitud Fundamental Corrient en Estad Pre: fase L1 Sgen .
  • Página 446 15 Servicio 15.1 Sgen Sgen . fi IL3 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / TC Local] 120° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Corriente en Fase Previa:fase L3 Sgen . fi IG med [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrorPre / TC Local] 0°...
  • Página 447 15 Servicio 15.1 Sgen Sgen . fi IL2 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / SimulaciónError / TC Local] 240° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Corriente en Fase Error:fase L2 Sgen . fi IL3 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / SimulaciónError / TC Local] 120°...
  • Página 448 15 Servicio 15.1 Sgen Sgen . fi IL1 [Serv / Modo Prue (inhib prot) / Sgen / Configuración / ErrPost / TC Local] 0° -360°  . . .  360° Posición Arran respectiva Ángulo Arran del Fasor Corriente en Fase Posterior: fase L1 Sgen .

  • Página 449: Listas De Selección

    16 Listas de selección Listas de selección Dirección Detección de dirección Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Prot . Dir. I • ╚═▷ Prot . IG med. de dirección • ╚═▷ Prot . IG cálc. de dirección Dirección Descripción invertir...
  • Página 450 16 Listas de selección Estados de Error de Descripción ComProt Conm.Eth. det. Conmutador Ethernet detectado: No se debería usar la protección en la comunicación a través de conmutadores. Es posible que no se garantice la fiabilidad de la protección en las comunicaciones. Correcto (algunos Comunicación establecida, pero la tasa de errores supera el nivel de errores)
  • Página 451 16 Listas de selección Est. reg. Descripción anterior se ha retirado una vez. De esta forma se impiden los registros interminables. Error Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Reg perturb . Cód. error Error Descripción Err escr...
  • Página 452 16 Listas de selección Est. Estado Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Profibus . Estad Escl Est. Descripción Busq. baudio No hay conexión con PROFIBUS-DP Maestro Baud. halla. PROFIBUS DP Esclavo está conectado al bus. El Esclavo aún no ha sido direccionado por el Dispositivo Maestro (y no se ha direccionado desde la última interrupción de la conexión).
  • Página 453 16 Listas de selección Vel baud Descripción 93750 baud 93750 baud 45450 baud 45450 baud 19200 baud 19200 baud 9600 baud 9600 baud Id PNO Número de Identificación de PNO. Número de Identificación de GSD. Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 454 16 Listas de selección Estado servidor Estado servidor. Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SNTP . Servidor usado Estado servidor Descripción Servidor1 Servidor1 usado. Servidor2 Servidor2 usado. No se ha usado servidor. Est. Estado Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 455 16 Listas de selección • ╚═▷ SD ran. X2 . Inversión 1 • [ . . . ] Modo Descripción inactivo inactivo activo activo verd o no verd verdadero o no verdadero Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷...
  • Página 456 16 Listas de selección Certificado TLS Tipo de certificado que utiliza el dispositivo para la comunicación cifrada. Este valor está directamente relacionado con el nivel de seguridad de la comunicación. Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 457 16 Listas de selección • ╚═▷ HMI . Config. de restab. del disp. • ╚═▷ HMI . Config. de restab. del disp. • ╚═▷ HMI . Config. de restab. del disp. • ╚═▷ HMI . Config. de restab. del disp. Config.
  • Página 458 16 Listas de selección • ╚═▷ Id . Modo Modo Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ IdH . Modo Modo Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros:...
  • Página 459 16 Listas de selección Modo Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ IH2 . Modo Planif. de disp. Descripción «-» no usar I> Si se supera el valor de selección, el módulo/elemento empieza a superar el tiempo de espera para la desconexión.
  • Página 460 16 Listas de selección Sobretens. tierra Descripción «-» no usar no direccional no direccional progres progres invertir invertir sí/no Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Sis . Reinic. • ╚═▷ IG[1] . Solo superv. •...
  • Página 461 16 Listas de selección • ╚═▷ I2>[1] . Modo Planif. de disp. Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ V[1] . Modo Planif. de disp. Descripción «-»...
  • Página 462 16 Listas de selección Planif. de disp. Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Intertripping . Modo Planif. de disp. Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros:...
  • Página 463 16 Listas de selección Modo Descripción «-» no usar Q> Sobreprogresivo Qr> Sobreinverso Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ LVRT[1] . Modo Planif. de disp. Descripción «-» no usar Planif.
  • Página 464 16 Listas de selección Planif. de disp. Descripción «-» no usar V1> Voltaje alto de secuencia de fase positiva V1< Voltaje bajo de secuencia de fase positiva V2> Voltaje alto de secuencia de fase negativa Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 465 16 Listas de selección Modo Descripción P> Valor Seleccionado de Potencia Activa de Sobrecarga. Se puede usar para monitorizar los límites máximos de permitidos de potencia progresiva de los transformadores o las líneas aéreas. P< Valor Seleccionado de Potencia Activa de Subcarga (p.ej. provocada por motores al ralentí).
  • Página 466 16 Listas de selección • ╚═▷ Q->&V< . Modo Modo Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ ReCon[1] . Modo Modo Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros:...
  • Página 467 16 Listas de selección Planif. de disp. Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Sinc . Modo Modo Descripción «-» no usar Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 468 16 Listas de selección Modo Descripción Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ CLPU . Modo Modo Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 469 16 Listas de selección Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Temp Ext Ac . Modo Planif. de disp. Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 470 16 Listas de selección Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Transf. señal . Modo Planif. de disp. Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 471 16 Listas de selección Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ CTS . Modo Planif. de disp. Descripción «-» no usar Planif. de disp. Planificación de dispositivo Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 472 16 Listas de selección Protocolo usado Descripción «-» no usar Modbus RTU Protocolo Modbus RTU Modbus TCP Protocolo Modbus TCP Modbus TCP/RTU Protocolo Modbus TCP/RTU DNP3 UTR Protocolo para red distribuida UTR DNP3 TCP Protocolo para red distribuida TCP DNP3 UDP Protocolo para red distribuida UDP IEC 60870-5-103 Protocolo IEC 60870-5-103...
  • Página 473 16 Listas de selección Nº de Ecuacions: Número de Ecuaciones Lógicas requeridas: Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Lógica . Nº de Ecuacions: Nº de Ecuacions: Descripción Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 474 16 Listas de selección Escala Descripción Valores prim. Valores primarios Valores secund. Valores secundarios 1..n Esc. potencia Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ PQSCr . Unid. pot. 1..n Esc. potencia Descripción Esc. auto potencia Selecciona un prefijo de unidad (k, M, G) y posiciones decimales para un ajuste óptimo de los valores de potencia, dependiendo de la configuración primaria de TV y TC.
  • Página 475 16 Listas de selección Volt nomin Voltaje nominal de las entradas digitales Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ ED ran. X1 . Volt nomin Volt nomin Descripción 24 VCC 24 VCC 48 VCC 48 VCC 60 VCC 60 VCC...
  • Página 476 16 Listas de selección Volt nomin Descripción 24 VCC 24 VCC 48 VCC 48 VCC 60 VCC 60 VCC 110 VCC 110 VCC 230 VCC 230 VCC 110 VCA 110 VCA 230 VCA 230 VCA Tiempo neutraliz. Los cambios de estado de las entradas digitales solo se reconocerán cuando el tiempo de neutralización haya caducado (surten efecto).
  • Página 477 16 Listas de selección Volt nomin Descripción 110 VCC 110 VCC 230 VCC 230 VCC 110 VCA 110 VCA 230 VCA 230 VCA Tiempo neutraliz. Los cambios de estado de las entradas digitales solo se reconocerán cuando el tiempo de neutralización haya caducado (surten efecto).
  • Página 478 16 Listas de selección 1...n Modos func. Descripción Normalmente abierto El principio de funcionamiento del relé se corresponde con un contacto (NO) normalmente abierto. Normalmente cerrado El principio de funcionamiento del relé se corresponde con un contacto (NC) normalmente cerrado. 1..n, Lista Asignac.
  • Página 479 16 Listas de selección 1..n, Lista Asignac. Descripción Prot . Desc G Señal: Fallo Masa Desc General Prot . Desc Señal: Desc General Prot . Res.NúmFall/ Señal: restablece el número de fallos, incluido el de fallos de red. NúmFallRed Prot . I dir fwd Señal: Dirección directa de fallo de corriente de fase Prot .
  • Página 480 16 Listas de selección 1..n, Lista Asignac. Descripción SG[1] . Pos ON Señal: El Interruptor está en Posición ON SG[1] . Pos OFF Señal: El Interruptor está en Posición OFF SG[1] . Pos Indeterm Señal: El Interruptor está en Posición Indeterminada SG[1] .
  • Página 481 16 Listas de selección 1..n, Lista Asignac. Descripción SG[1] . OFF incl Señal: El Comando OFF incluye el Comando OFF emitido por el módulo CmdDes de Protección. SG[1] . Posición Ind Señal: Indicadores de Posición falsos manipulada SG[1] . DesgCM CM Señal: Alarma, el interruptor (interruptor seccionador) se ralentiza lento SG[1] .
  • Página 482 16 Listas de selección 1..n, Lista Asignac. Descripción SG[1] . Alarm Señal: demasiadas operaciones. El contador de operaciones »Ctr. operaciones CmdDes« ha superado el límite establecido en »Alarma de operaciones«. SG[1] . Desc Intr Isum: Señal: Se ha superado la suma máxima permisible de las corrientes interruptoras (desconexión): IL1 SG[1] .
  • Página 483 16 Listas de selección 1..n, Lista Asignac. Descripción SG[2] . CES correct Señal: Supervisión de Ejecución de Comando: El Comando de conmutación se ha ejecutado correctamente. SG[2] . CES con Señal: Supervisión de ejecución de comando: Comando de conmutación problemas infructuoso.
  • Página 484 16 Listas de selección 1..n, Lista Asignac. Descripción SG[2] . Cmd OFF Señal: Cmd OFF manual manual SG[2] . Solic Sinc ON Señal: Solicitud ON sincrónica SG[2] . Aux ON-I Indicador de posición/señal de verificación del CB (52a) SG[2] . Aux OFF-I Estado entrada módulo: Indicador de posición/señal de verificación del CB (52b) SG[2] .
  • Página 485 16 Listas de selección 1..n, Lista Asignac. Descripción SG[2] . Alarm Señal: Umbral de la alarma NivDesgas SG[2] . Bloq Señal: Nivel de Bloqueo de la curva de Desgaste del Interruptor NivelDesgas SG[2] . Res capacid CB Señal: Puesta a cero de la curva de mantenimiento de desgaste (es ABIER decir, del contador de la capacidad de CB ABIER del interruptor.
  • Página 486 16 Listas de selección 1..n, Lista Asignac. Descripción SG[3] . CES SG no listo Señal: Supervisión de Ejecución de Comando: Conmutador no preparado SG[3] . CES RevZo Cam Señal: Supervisión de Ejecución de Comando: El Comando de conmutación no se ha ejecutado debido a un revestimiento de zonas del campo.
  • Página 487 16 Listas de selección 1..n, Lista Asignac. Descripción SG[3] . Conf CmdDes-I Estado de ent. de mód: Señal de confirmación (solo para el comando de desconexión) Señal de entrada de módulo SG[3] . RevZo ON1-I Estado de ent. de mód: Revestimiento de Zonas del comando ON SG[3] .
  • Página 488 16 Listas de selección 1..n, Lista Asignac. Descripción SG[4] . Pos no ON Señal: Pos no ON SG[4] . Pos ON Señal: El Interruptor está en Posición ON SG[4] . Pos OFF Señal: El Interruptor está en Posición OFF SG[4] . Pos Indeterm Señal: El Interruptor está...
  • Página 489 16 Listas de selección 1..n, Lista Asignac. Descripción SG[4] . ON incl Prot ON Señal: El Comando ON incluye el Comando ON emitido por el módulo de Protección. SG[4] . OFF incl Señal: El Comando OFF incluye el Comando OFF emitido por el módulo CmdDes de Protección.
  • Página 490 16 Listas de selección 1..n, Lista Asignac. Descripción SG[4] . Alarm Señal: demasiadas operaciones. El contador de operaciones »Ctr. operaciones CmdDes« ha superado el límite establecido en »Alarma de operaciones«. SG[4] . Desc Intr Isum: Señal: Se ha superado la suma máxima permisible de las corrientes interruptoras (desconexión): IL1 SG[4] .
  • Página 491 16 Listas de selección 1..n, Lista Asignac. Descripción SG[5] . CES correct Señal: Supervisión de Ejecución de Comando: El Comando de conmutación se ha ejecutado correctamente. SG[5] . CES con Señal: Supervisión de ejecución de comando: Comando de conmutación problemas infructuoso.
  • Página 492 16 Listas de selección 1..n, Lista Asignac. Descripción SG[5] . Cmd OFF Señal: Cmd OFF manual manual SG[5] . Solic Sinc ON Señal: Solicitud ON sincrónica SG[5] . Aux ON-I Indicador de posición/señal de verificación del CB (52a) SG[5] . Aux OFF-I Estado entrada módulo: Indicador de posición/señal de verificación del CB (52b) SG[5] .
  • Página 493 16 Listas de selección 1..n, Lista Asignac. Descripción SG[5] . Alarm Señal: Umbral de la alarma NivDesgas SG[5] . Bloq Señal: Nivel de Bloqueo de la curva de Desgaste del Interruptor NivelDesgas SG[5] . Res capacid CB Señal: Puesta a cero de la curva de mantenimiento de desgaste (es ABIER decir, del contador de la capacidad de CB ABIER del interruptor.
  • Página 494 16 Listas de selección 1..n, Lista Asignac. Descripción SG[6] . CES SG no listo Señal: Supervisión de Ejecución de Comando: Conmutador no preparado SG[6] . CES RevZo Cam Señal: Supervisión de Ejecución de Comando: El Comando de conmutación no se ha ejecutado debido a un revestimiento de zonas del campo.
  • Página 495 16 Listas de selección 1..n, Lista Asignac. Descripción SG[6] . Conf CmdDes-I Estado de ent. de mód: Señal de confirmación (solo para el comando de desconexión) Señal de entrada de módulo SG[6] . RevZo ON1-I Estado de ent. de mód: Revestimiento de Zonas del comando ON SG[6] .
  • Página 496 16 Listas de selección 1..n, Lista Asignac. Descripción Id . Blo CmdDes Señal: Comando Desc bloqueado Id . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Id . Alarm L1 Señal: Sistema de Alarma Fase L1 Id . Alarm L2 Señal: Sistema de Alarma Fase L2 Id .
  • Página 497 16 Listas de selección 1..n, Lista Asignac. Descripción Id . IH2 Blo L2 Señal:Fase L2: Bloqueo de la protección de diferencial de fase por causa de segundo armónico. Id . IH2 Blo L3 Señal:Fase L3: Bloqueo de la protección de diferencial de fase por causa de segundo armónico.
  • Página 498 16 Listas de selección 1..n, Lista Asignac. Descripción IdG . activo Señal: activo IdG . BloEx Señal: Bloqueo externo IdG . Blo CmdDes Señal: Comando Desc bloqueado IdG . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc IdG . Alarm Señal: Alarma IdG .
  • Página 499 16 Listas de selección 1..n, Lista Asignac. Descripción I[1] . activo Señal: activo I[1] . BloEx Señal: Bloqueo externo I[1] . RevZo inv Ex Señal: Interbloqueo inverso externo I[1] . Blo CmdDes Señal: Comando Desc bloqueado I[1] . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc I[1] .
  • Página 500 16 Listas de selección 1..n, Lista Asignac. Descripción I[2] . Blo CmdDes Señal: Comando Desc bloqueado I[2] . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc I[2] . IH2 Blo Señal: Bloqueo de comando de desconexión por una corriente de entrada I[2] .
  • Página 501 16 Listas de selección 1..n, Lista Asignac. Descripción I[3] . Alarm L1 Señal: Alarma L1 I[3] . Alarm L2 Señal: Alarma L2 I[3] . Alarm L3 Señal: Alarma L3 I[3] . Alarm Señal: Alarma I[3] . Desc L1 Señal: Desc General Fase L1 I[3] .
  • Página 502 16 Listas de selección 1..n, Lista Asignac. Descripción I[4] . Alarm Señal: Alarma I[4] . Desc L1 Señal: Desc General Fase L1 I[4] . Desc L2 Señal: Desc General Fase L2 I[4] . Desc L3 Señal: Desc General Fase L3 I[4] .
  • Página 503 16 Listas de selección 1..n, Lista Asignac. Descripción I[5] . Desc L3 Señal: Desc General Fase L3 I[5] . Desc Señal: Desconexión I[5] . CmdDes Señal: Comando Desc I[5] . ConjPred Señal: Conjunto de Parámetros Predeterminado I[5] . AdaptSet 1 Señal: Parámetro de Adaptación 1 I[5] .
  • Página 504 16 Listas de selección 1..n, Lista Asignac. Descripción I[6] . ConjPred Señal: Conjunto de Parámetros Predeterminado I[6] . AdaptSet 1 Señal: Parámetro de Adaptación 1 I[6] . AdaptSet 2 Señal: Parámetro de Adaptación 2 I[6] . AdaptSet 3 Señal: Parámetro de Adaptación 3 I[6] .
  • Página 505 16 Listas de selección 1..n, Lista Asignac. Descripción IG[1] . AdaptSet2-I Estado entrada módulo: Parámetro de adaptación2 IG[1] . AdaptSet3-I Estado entrada módulo: Parámetro de adaptación3 IG[1] . AdaptSet4-I Estado entrada módulo: Parámetro de adaptación4 IG[2] . activo Señal: activo IG[2] .
  • Página 506 16 Listas de selección 1..n, Lista Asignac. Descripción IG[3] . CmdDes Señal: Comando Desc IG[3] . IGH2 Blo Señal: bloqueado por una corriente de entrada IG[3] . ConjPred Señal: Conjunto de Parámetros Predeterminado IG[3] . AdaptSet 1 Señal: Parámetro de Adaptación 1 IG[3] .
  • Página 507 16 Listas de selección 1..n, Lista Asignac. Descripción IG[4] . RevZo inv Ex-I Estado entrada módulo: Interbloqueo inverso externo IG[4] . AdaptSet1-I Estado entrada módulo: Parámetro de adaptación1 IG[4] . AdaptSet2-I Estado entrada módulo: Parámetro de adaptación2 IG[4] . AdaptSet3-I Estado entrada módulo: Parámetro de adaptación3 IG[4] .
  • Página 508 16 Listas de selección 1..n, Lista Asignac. Descripción I2>[2] . CmdDes Señal: Comando Desc I2>[2] . BloEx1-I Estado entrada módulo: Bloqueo externo1 I2>[2] . BloEx2-I Estado entrada módulo: Bloqueo externo2 I2>[2] . BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del Comando Desc V[1] .
  • Página 509 16 Listas de selección 1..n, Lista Asignac. Descripción V[2] . Desc L3 Señal: Desc General Fase L3 V[2] . Desc Señal: Desconexión V[2] . CmdDes Señal: Comando Desc V[2] . Liberación de Indica que la liberación de Imín (corriente mínima) se activa y no Imín activa bloquea la detección de la tensión baja en el momento.
  • Página 510 16 Listas de selección 1..n, Lista Asignac. Descripción V[4] . Alarm Señal: Alarma etapa voltaje V[4] . Desc L1 Señal: Desc General Fase L1 V[4] . Desc L2 Señal: Desc General Fase L2 V[4] . Desc L3 Señal: Desc General Fase L3 V[4] .
  • Página 511 16 Listas de selección 1..n, Lista Asignac. Descripción V[6] . Alarm L1 Señal: Alarma L1 V[6] . Alarm L2 Señal: Alarma L2 V[6] . Alarm L3 Señal: Alarma L3 V[6] . Alarm Señal: Alarma etapa voltaje V[6] . Desc L1 Señal: Desc General Fase L1 V[6] .
  • Página 512 16 Listas de selección 1..n, Lista Asignac. Descripción delta phi . CmdDes Señal: Comando Desc delta phi . BloEx1-I Estado entrada módulo: Bloqueo externo1 delta phi . BloEx2-I Estado entrada módulo: Bloqueo externo2 delta phi . BloEx Estado entrada módulo: Bloqueo Externo del Comando Desc CmdDes-I Intertripping .
  • Página 513 16 Listas de selección 1..n, Lista Asignac. Descripción Qr . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Qr . Alarm Señal: Protección de Potencia de Alarma Qr . Desc Señal: Protección de Potencia de Desconexión Qr . CmdDes Señal: Comando Desc Qr .
  • Página 514 16 Listas de selección 1..n, Lista Asignac. Descripción LVRT[2] . Alarm Señal: Alarma etapa voltaje LVRT[2] . Desc L1 Señal: Desc General Fase L1 LVRT[2] . Desc L2 Señal: Desc General Fase L2 LVRT[2] . Desc L3 Señal: Desc General Fase L3 LVRT[2] .
  • Página 515 16 Listas de selección 1..n, Lista Asignac. Descripción V 012[1] . BloEx Señal: Bloqueo externo V 012[1] . Blo CmdDes Señal: Comando Desc bloqueado V 012[1] . BloEx Señal: Bloqueo Externo del Comando Desc CmdDes V 012[1] . Alarm Señal: Alarma asimetría voltaje V 012[1] .
  • Página 516 16 Listas de selección 1..n, Lista Asignac. Descripción V 012[3] . BloEx Estado entrada módulo: Bloqueo Externo del Comando Desc CmdDes-I V 012[4] . activo Señal: activo V 012[4] . BloEx Señal: Bloqueo externo V 012[4] . Blo CmdDes Señal: Comando Desc bloqueado V 012[4] .
  • Página 517 16 Listas de selección 1..n, Lista Asignac. Descripción V 012[6] . BloEx1-I Estado entrada módulo: Bloqueo externo1 V 012[6] . BloEx2-I Estado entrada módulo: Bloqueo externo2 V 012[6] . BloEx Estado entrada módulo: Bloqueo Externo del Comando Desc CmdDes-I f[1] . activo Señal: activo f[1] .
  • Página 518 16 Listas de selección 1..n, Lista Asignac. Descripción f[2] . Desc df/dt|DF/DT Señal: Desc df/dt o DF/DT f[2] . Desc delta fi. Señal: Incremento Vectorial de Desconexión f[2] . Desc Señal: Protección de Frecuencia de Desconexión (señal colectiva) f[2] . CmdDes Señal: Comando Desc f[2] .
  • Página 519 16 Listas de selección 1..n, Lista Asignac. Descripción f[4] . Alarma delta fi Señal: Incremento Vectorial de Alarma f[4] . Alarm Señal: Protección de Frecuencia de Alarma (señal colectiva) f[4] . Desc f Señal: La frecuencia ha superado el límite. f[4] .
  • Página 520 16 Listas de selección 1..n, Lista Asignac. Descripción f[6] . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc f[6] . Alarm f Señal: Alarm Protección Frecuenc f[6] . Alarma df/dt| Alarma instantánea o valor medio del índice de cambio de frecuencia DF/DT f[6] .
  • Página 521 16 Listas de selección 1..n, Lista Asignac. Descripción PQS[2] . BloEx2-I Estado entrada módulo: Bloqueo externo PQS[2] . BloEx CmdDes- Estado entrada módulo: Bloqueo Externo del Comando Desc PQS[3] . activo Señal: activo PQS[3] . BloEx Señal: Bloqueo externo PQS[3] . Blo CmdDes Señal: Comando Desc bloqueado PQS[3] .
  • Página 522 16 Listas de selección 1..n, Lista Asignac. Descripción PQS[5] . BloEx2-I Estado entrada módulo: Bloqueo externo PQS[5] . BloEx CmdDes- Estado entrada módulo: Bloqueo Externo del Comando Desc PQS[6] . activo Señal: activo PQS[6] . BloEx Señal: Bloqueo externo PQS[6] . Blo CmdDes Señal: Comando Desc bloqueado PQS[6] .
  • Página 523 16 Listas de selección 1..n, Lista Asignac. Descripción PF[2] . Compensador Señal: Señal de Compensación PF[2] . Imposible Señal: Factor de Potencia de Alarma Imposible PF[2] . BloEx1-I Estado entrada módulo: Bloqueo externo PF[2] . BloEx2-I Estado entrada módulo: Bloqueo externo PF[2] .
  • Página 524 16 Listas de selección 1..n, Lista Asignac. Descripción ReCon[1] . Desacopl.3-I Función de desacoplamiento que bloquea el cierre. ReCon[1] . Desacopl.4-I Función de desacoplamiento que bloquea el cierre. ReCon[1] . Desacopl.5-I Función de desacoplamiento que bloquea el cierre. ReCon[1] . Desacopl.6-I Función de desacoplamiento que bloquea el cierre.
  • Página 525 16 Listas de selección 1..n, Lista Asignac. Descripción UFLS . Alarma Señal: Alarma P->&f< UFLS . Desc Señal: Señal: Desconexión UFLS . ConjPred Señal: Conjunto de Parámetros Predeterminado UFLS . AdaptSet 1 Señal: Parámetro de Adaptación 1 UFLS . AdaptSet 2 Señal: Parámetro de Adaptación 2 UFLS .
  • Página 526 16 Listas de selección 1..n, Lista Asignac. Descripción RA . t-Rest. bloqueo Señal: Temporizador de Retraso para reinicializar el tiempo de espera de RA. Cuando la señal de restablecimiento (p. ej., entrada digital o Scada) se haya detectado, el restablecimiento del estado de bloqueo de RA se retrasará...
  • Página 527 16 Listas de selección 1..n, Lista Asignac. Descripción RA . ED Rest Bloq Ex-I Estado entrada módulo: Restablecimiento del estado de bloqueo del RA (si se ha seleccionado el restablecimiento a través de entradas digitales). RA . Scada Rest Bloq Estado entrada módulo: Restablecimiento del Estado de Bloqueo del RA Ex-I por Comunicación.
  • Página 528 16 Listas de selección 1..n, Lista Asignac. Descripción Sinc . BloEx1-I Estado entrada módulo: Bloqueo externo1 Sinc . BloEx2-I Estado entrada módulo: Bloqueo externo2 Sinc . Omitir-I Estado de ent. de mód: La Comprobación de sincronización se omitirá si el estado de la señal asignada (entrada lógica) pasa a ser verdadero. Sinc .
  • Página 529 16 Listas de selección 1..n, Lista Asignac. Descripción SOTF . Blo RA Señal: Bloqueado por AR SOTF . I< Señal: No hay corriente de carga. SOTF . BloEx1-I Estado entrada módulo: Bloqueo externo SOTF . BloEx2-I Estado entrada módulo: Bloqueo externo SOTF .
  • Página 530 16 Listas de selección 1..n, Lista Asignac. Descripción ExP[2] . Blo CmdDes Señal: Comando Desc bloqueado ExP[2] . BloEx CmdDes Señal: Bloqueo Externo del Comando Desc ExP[2] . Alarm Señal: Alarma ExP[2] . Desc Señal: Desconexión ExP[2] . CmdDes Señal: Comando Desc ExP[2] .
  • Página 531 16 Listas de selección 1..n, Lista Asignac. Descripción ExP[4] . Alarm-I Estado entrada módulo: Alarma ExP[4] . Desc-I Estado entrada módulo: Desconexión Pres Ext Repen . activo Señal: activo Pres Ext Repen . BloEx Señal: Bloqueo externo Pres Ext Repen . Blo Señal: Comando Desc bloqueado CmdDes Pres Ext Repen .
  • Página 532 16 Listas de selección 1..n, Lista Asignac. Descripción Superv Temp Ext[1] . Señal: Bloqueo externo BloEx Superv Temp Ext[1] . Blo Señal: Comando Desc bloqueado CmdDes Superv Temp Ext[1] . Señal: Bloqueo Externo del Comando Desc BloEx CmdDes Superv Temp Ext[1] . Señal: Alarma Alarm Superv Temp Ext[1] .
  • Página 533 16 Listas de selección 1..n, Lista Asignac. Descripción Superv Temp Ext[2] . Estado entrada módulo: Bloqueo Externo del Comando Desc BloEx CmdDes-I Superv Temp Ext[2] . Estado entrada módulo: Alarma Alarm-I Superv Temp Ext[2] . Estado entrada módulo: Desconexión Desc-I Superv Temp Ext[3] .
  • Página 534 16 Listas de selección 1..n, Lista Asignac. Descripción Trans. desc. . Rx (recepción): Estado de la señal recibida del dispositivo remoto, sin Rx.Desconexión2.Entra tener en cuenta la señal permisiva. Trans. desc. . Rx (recepción): Estado de la señal recibida del dispositivo remoto, sin Rx.Desconexión3.Entra tener en cuenta la señal permisiva.
  • Página 535 16 Listas de selección 1..n, Lista Asignac. Descripción Transf. señal . Rx.Señal5 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal6 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal7 Rx (recepción): Estado de señal recibida desde el dispositivo remoto.
  • Página 536 16 Listas de selección 1..n, Lista Asignac. Descripción Transf. señal . Tx (transmisión): Estado de señal enviada al dispositivo remoto. Tx.Señal12 Transf. señal . Tx (transmisión): Estado de señal enviada al dispositivo remoto. Tx.Señal13 Transf. señal . Tx (transmisión): Estado de señal enviada al dispositivo remoto. Tx.Señal14 Transf.
  • Página 537 16 Listas de selección 1..n, Lista Asignac. Descripción CTS . Alarm Señal: Alarma Supervisión Circuito Medición Transformador Corriente CTS . BloEx1-I Estado entrada módulo: Bloqueo externo1 CTS . BloEx2-I Estado entrada módulo: Bloqueo externo2 LOP . activo Señal: activo LOP . BloEx Señal: Bloqueo externo LOP .
  • Página 538 16 Listas de selección 1..n, Lista Asignac. Descripción PQSCr . Wp- Rei Cr Señal: Wp- Reinicializar Contador PQSCr . Cr Res Net Wq Señal: Wq Net Reinicializar Contador PQSCr . Wq+ Rei Cr Señal: Wq+ Reinicializar Contador PQSCr . Wq- Rei Cr Señal: Wq- Reinicializar Contador PQSCr .
  • Página 539 16 Listas de selección 1..n, Lista Asignac. Descripción SisA . Int Demand Señal: Desconexión de corriente de demanda media Corrient SisA . Int I THD Señal: Desconexión de Corriente de Distorsión de Armónico Total SisA . Int V THD Señal: Desconexión de Voltaje de Distorsión de Armónico Total SisA .
  • Página 540 16 Listas de selección 1..n, Lista Asignac. Descripción SD ran. X2 . SD 4 Señal: Relé Salida Binaria SD ran. X2 . SD 5 Señal: Relé Salida Binaria SD ran. X2 . SD 6 Señal: Relé Salida Binaria SD ran. X2 . DESACTIV. Señal: PRECAUCIÓN: RELÉS DESACTIVADOS para realizar de forma segura el mantenimiento eliminando el riesgo de dejar el proceso sin conexión.
  • Página 541 16 Listas de selección 1..n, Lista Asignac. Descripción SD ran. X5 . SD 3 Señal: Relé Salida Binaria SD ran. X5 . SD 4 Señal: Relé Salida Binaria SD ran. X5 . DESACTIV. Señal: PRECAUCIÓN: RELÉS DESACTIVADOS para realizar de forma segura el mantenimiento eliminando el riesgo de dejar el proceso sin conexión.
  • Página 542 16 Listas de selección 1..n, Lista Asignac. Descripción Reg perturb . Inicio7-I Estado de ent. de mód:: Desencadenar evento/iniciar registro Reg perturb . Inicio8-I Estado de ent. de mód:: Desencadenar evento/iniciar registro Reg err . Rest. todos los Señal: se eliminan todos los registros (nota: Inmediatamente después, reg.
  • Página 543 16 Listas de selección 1..n, Lista Asignac. Descripción DNP3 . SalidaBinaria5 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria6 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 .
  • Página 544 16 Listas de selección 1..n, Lista Asignac. Descripción DNP3 . SalidaBinaria25 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria26 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 .
  • Página 545 16 Listas de selección 1..n, Lista Asignac. Descripción DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria13-I virtual del dispositivo de protección. DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria14-I virtual del dispositivo de protección. DNP3 .
  • Página 546 16 Listas de selección 1..n, Lista Asignac. Descripción DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria33-I virtual del dispositivo de protección. DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria34-I virtual del dispositivo de protección. DNP3 .
  • Página 547 16 Listas de selección 1..n, Lista Asignac. Descripción DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria53-I virtual del dispositivo de protección. DNP3 . Entrada digital virtual (DNP). Esto corresponde a una salida binaria EntradaBinaria54-I virtual del dispositivo de protección. DNP3 .
  • Página 548 16 Listas de selección 1..n, Lista Asignac. Descripción Modbus . Cmd Scada 13 Comando de Scada Modbus . Cmd Scada 14 Comando de Scada Modbus . Cmd Scada 15 Comando de Scada Modbus . Cmd Scada 16 Comando de Scada Modbus .
  • Página 549 16 Listas de selección 1..n, Lista Asignac. Descripción Modbus . Entrada bin Estado de ent. de mód: Entrada bin config config19-I Modbus . Entrada bin Estado de ent. de mód: Entrada bin config config20-I Modbus . Entrada bin Estado de ent. de mód: Entrada bin config config21-I Modbus .
  • Página 550 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind5.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind6.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind7.stVal IEC 61850 .
  • Página 551 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind25.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind26.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind27.stVal IEC 61850 .
  • Página 552 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO2.Ind13.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO2.Ind14.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO2.Ind15.stVal IEC 61850 .
  • Página 553 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO1.Ind1.q la entrada GGIO IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO1.Ind2.q la entrada GGIO IEC 61850 .
  • Página 554 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO1.Ind21.q la entrada GGIO IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO1.Ind22.q la entrada GGIO IEC 61850 .
  • Página 555 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO2.Ind9.q la entrada GGIO IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO2.Ind10.q la entrada GGIO IEC 61850 .
  • Página 556 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO2.Ind29.q la entrada GGIO IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Supervisión automática de GOSINGGIO2.Ind30.q la entrada GGIO IEC 61850 .
  • Página 557 16 Listas de selección 1..n, Lista Asignac. Descripción IEC 61850 . SPCSO17 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 . SPCSO18 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 .
  • Página 558 16 Listas de selección 1..n, Lista Asignac. Descripción IEC103 . Cmd Scada 8 Comando de Scada IEC103 . Cmd Scada 9 Comando de Scada IEC103 . Cmd Scada 10 Comando de Scada IEC103 . Transmisión Señal: SCADA activo IEC103 . Evento err. Evento de error perdido perd.
  • Página 559 16 Listas de selección 1..n, Lista Asignac. Descripción IEC104 . Cmd Scada 15 Comando de Scada IEC104 . Cmd Scada 16 Comando de Scada Profibus . Dat. OK Los datos del campo Entrada son correctos (Yes=1) Profibus . Err submodul Señal Asignable, Fallo en Submódulo, Error de Comunicación Profibus .
  • Página 560 16 Listas de selección 1..n, Lista Asignac. Descripción ComProt . BloEx1-I Estado entrada módulo: Bloqueo externo1 ComProt . BloEx2-I Estado entrada módulo: Bloqueo externo2 IRIG-B . IRIG-B activa Señal: Si no hay señal IRIG-B válida durante 60 segundos, IRIG-B se considera inactivo.
  • Página 561 16 Listas de selección 1..n, Lista Asignac. Descripción IRIG-B . Señal control13 Señal: señal de Control IRIG-B. El generador IRIG-B externo puede establecer estas señales. Se pueden utilizar en procedimientos de control adicionales dentro del dispositivo (p. ej., funciones lógicas). IRIG-B .
  • Página 562 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE1.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE1.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 563 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE4.Rest Bloq.-I Estado de la entrada del módulo: Señal de Reinicialización de la Conexión Lógica . LE5.Puer Sal Señal: Salida de la puerta lógica Lógica . LE5.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 564 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE8.Tempo Sal Señal: Salida de Temporizador Lógica . LE8.Sal Señal: Salida Conectada (Q) Lógica . LE8.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE8.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 565 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE11.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE11.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE11.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 566 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE14.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE14.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 567 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE17.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE17.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 568 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE20.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE20.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 569 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE23.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE23.Rest Estado de la entrada del módulo: Señal de Reinicialización de la Bloq.-I Conexión Lógica .
  • Página 570 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE26.Rest Estado de la entrada del módulo: Señal de Reinicialización de la Bloq.-I Conexión Lógica . LE27.Puer Sal Señal: Salida de la puerta lógica Lógica . LE27.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 571 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE30.Puer Sal Señal: Salida de la puerta lógica Lógica . LE30.Tempo Sal Señal: Salida de Temporizador Lógica . LE30.Sal Señal: Salida Conectada (Q) Lógica . LE30.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 572 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE33.Tempo Sal Señal: Salida de Temporizador Lógica . LE33.Sal Señal: Salida Conectada (Q) Lógica . LE33.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE33.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 573 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE36.Sal Señal: Salida Conectada (Q) Lógica . LE36.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE36.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 574 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE39.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE39.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE39.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 575 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE42.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE42.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 576 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE45.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE45.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 577 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE48.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE48.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 578 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE51.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE51.Rest Estado de la entrada del módulo: Señal de Reinicialización de la Bloq.-I Conexión Lógica .
  • Página 579 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE54.Rest Estado de la entrada del módulo: Señal de Reinicialización de la Bloq.-I Conexión Lógica . LE55.Puer Sal Señal: Salida de la puerta lógica Lógica . LE55.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 580 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE58.Puer Sal Señal: Salida de la puerta lógica Lógica . LE58.Tempo Sal Señal: Salida de Temporizador Lógica . LE58.Sal Señal: Salida Conectada (Q) Lógica . LE58.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 581 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE61.Tempo Sal Señal: Salida de Temporizador Lógica . LE61.Sal Señal: Salida Conectada (Q) Lógica . LE61.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE61.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 582 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE64.Sal Señal: Salida Conectada (Q) Lógica . LE64.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE64.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 583 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE67.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE67.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE67.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 584 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE70.Puer En1-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE70.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 585 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE73.Puer En2-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE73.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 586 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE76.Puer En3-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE76.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica .
  • Página 587 16 Listas de selección 1..n, Lista Asignac. Descripción Lógica . LE79.Puer En4-I Estado de la entrada del módulo: Asignación de la Señal de Entrada Lógica . LE79.Rest Estado de la entrada del módulo: Señal de Reinicialización de la Bloq.-I Conexión Lógica .
  • Página 588 16 Listas de selección 1..n, Lista Asignac. Descripción Sis . mín 1 parám. Señal: Se ha cambiado al menos un parámetro camb. Sis . Omitir bloq. conf. Señal: Desbloqueo durante un tiempo breve del bloqueo de configuración Sis . Con LED Señal: Confirmación de LED Sis .
  • Página 589 16 Listas de selección 1..n, Lista Asignac. Descripción Sis . Internal test state Auxiliary state for testing purposes. 1...n Modos func. 1...n Modos de funcionamiento Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SD ran. X4 . Modo func. •...
  • Página 590 16 Listas de selección 1...n Modos func. Descripción Normalmente cerrado El principio de funcionamiento del relé se corresponde con un contacto (NC) normalmente cerrado. 1...n Modos func. 1...n Modos de funcionamiento Lista de selección a la que hacen referencia los siguientes parámetros: •...

  • Página 591: Descripción

    16 Listas de selección Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ LED grupo A . Bloq. • ╚═▷ LED grupo A . Bloq. • ╚═▷ LED grupo A . Bloq. •...
  • Página 592 16 Listas de selección Color activo LED Descripción luz roja parpadeo en rojo luz verde parpadeo en verde «-» Sin asignación Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ LED grupo B . Bloq. •...
  • Página 593 16 Listas de selección • ╚═▷ LED grupo B . Color inactivo LED • [ . . . ] Color activo LED Descripción verde verde rojo rojo luz roja parpadeo en rojo luz verde parpadeo en verde «-» Sin asignación Conf. mediante tecla »C« Seleccione qué...
  • Página 594 16 Listas de selección Conf. mediante Descripción tecla »C« - Todos los relés de salida binarios, - Todas las señales de SCADA bloqueadas, - El comando de desconexión. El restablecimiento se caracteriza por incluir siempre una prueba de LED; es decir, todos los LED parpadean en color rojo durante un segundo y, a continuación, parpadean en verde durante otro segundo.
  • Página 595 16 Listas de selección Duración Descripción 15 s segundos 30 s segundos 1 mín minuto 5 mín minuto 10 mín minuto 15 mín minuto 30 mín minuto Horas Horas Horas 12 h Horas días días días días 10 d días 30 d días Configuración Ventan...
  • Página 596 16 Listas de selección Selection Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ HMI . Idioma menú Selection Descripción Inglés Inglés Alemán Alemán Ruso Ruso Polaco Polaco French Francés Portugués Portugués Español Español Rumano Rumano Modo-registro Modo de registro (define el comportamiento del registrador) Lista de selección a la que hacen referencia los siguientes parámetros:...
  • Página 597 16 Listas de selección Resolución Descripción 15 min Añad sig entr: 15 min 10 min Añad sig entr: 10 min 5 min Añad sig entr: 5 min 1..n, ListaRegTend Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 598 16 Listas de selección 1..n, ListaRegTend Descripción VT . VL23 RMS Valor medido: Voltaje fase a fase (RMS) VT . VL31 RMS Valor medido: Voltaje fase a fase (RMS) VT . V/f Relación voltios/hercios en relación con los valores nominales. VT .
  • Página 599 16 Listas de selección 1..n, ListaRegTend Descripción TC Local . I0 Valor medido (calculado): Corriente cero (fundamental) TC Local . I1 Valor medido (calculado): Corriente de secuencia de fase positiva (fundamental) TC Local . I2 Valor medido (calculado): Corriente de carga desequilibrada (fundamental) TC Local .
  • Página 600 16 Listas de selección 1..n, ListaRegTend Descripción PQSCr . cos fi RMS Valor medido (calculado): Factor de potencia: Convención de signos: sign(PF) = sign(P ) PQSCr . Ws Net Horas de Potencia Aparente Absoluta PQSCr . Wp Net Horas de Potencia Activa Absoluta PQSCr .
  • Página 601 16 Listas de selección Vel baud Descripción 57600 57600 115200 115200 Trama bytes Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ DNP3 . Diseño de marco Trama bytes Descripción 8 bits datos, parid par, 1 bitparada. 8 bits datos, impar, 1 bitparada.
  • Página 602 16 Listas de selección Variantes de inicio de Descripción comunicación Siempre Si esta variable se establece en Siempre, la capa de enlace debe establecer una conexión antes de enviar tramas. On_Large Si se establece en On_Large, se debe establecer una conexión antes de enviar la primera trama de un mensaje con varios términos.
  • Página 603 16 Listas de selección 1..n, Lista Asignac. Descripción SG[6] . Pos Señal: Posición de interruptor (0 = Indeterminada, 1 = OFF, 2 = ON, 3 = Perturbado) 1..n, Lista Asignac. Lista de Asignaciones Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 604 16 Listas de selección 1..n, Lista Asignac. Descripción RA . Número total Cr Número total de todos los intentos de reenganche automático ejecutados RA . Cr correcto Número total de reenganchadores automáticos ejecutados correctamente RA . Error Cr Número total de intentos de reenganche automático ejecutados incorrectamente RA .
  • Página 605 16 Listas de selección Posic reposo óptico Posición reposo óptico Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Modbus . Posic reposo óptico Posic reposo óptico Descripción Luz ap. Luz apagada Luz enc. Luz encendida Sel.
  • Página 606 16 Listas de selección Trama bytes Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Modbus . Config física Trama bytes Descripción 8 bits datos, parid par, 1 bitparada. 8 bits datos, impar, 1 bitparada. 8 bits datos, sin parid, 1 bitparada. 8 bits datos, sin parid, 2 bitparada.
  • Página 607 16 Listas de selección Estado de config. Descripción Config. no disp. La configuración de SCADA definida por el usuario no está disponible (p.ej., no se ha cargado en el dispositivo). Error Error inesperado. Póngase en contacto con nuestro equipo de asistencia.
  • Página 608 16 Listas de selección Zona horaria Selección para indicar si las marcas de tiempo en los mensajes IEC103 deben especificarse en UTC o en hora local. (“Hora local” siempre tiene en cuenta los ajustes de horario de verano). Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 609 16 Listas de selección Zona horaria Selección para indicar si las marcas de tiempo en los telegramas de comunicación IEC103 transmitidos deben especificarse en UTC o en hora local. (“Hora local” siempre tiene en cuenta los ajustes de horario de verano). Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 610 16 Listas de selección Estado de config. Descripción Error Error inesperado. Póngase en contacto con nuestro equipo de asistencia. Tipo de asignación de SCADA Este ajuste decide si el protocolo de comunicación debe usar la asignación predeterminada de los objetos de datos o alguna asignación definida por el usuario que se haya cargado desde un archivo *.HptSMap.
  • Página 611 16 Listas de selección Zonas hor. Descripción UTC+9 Tokyo UTC+9 Tokyo UTC+8 Hong Kong UTC+8 Hong Kong UTC+7 Bangkok UTC+7 Bangkok UTC+6.5 Rangoon UTC+6.5 Rangoon UTC+6 Colombo UTC+6 Colombo UTC+5.75 Kathmandu UTC+5.75 Kathmandu UTC+5.5 New Delhi UTC+5.5 New Delhi UTC+5 Islamabad UTC+5 Islamabad UTC+4.5 Kabul UTC+4.5 Kabul...
  • Página 612 16 Listas de selección Mes de cambio de hora Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SincTiempo . Verano m • ╚═▷ SincTiempo . Invierno m Mes de cambio de hora Descripción Enero Enero Febrero Febrero Marzo...
  • Página 613 16 Listas de selección Fech Descripción Día general Día general: Ejemplos: primer día del mes, último día del mes Día cambio de hora Día del cambio de horario Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷...
  • Página 614 16 Listas de selección IRIG-B00X Determinación del Tipo: IRIG-B00X. Los tipos de IRIG-B son distintos de los tipos de “Expresiones Codificadas” incluidas (año, funciones de control, segundos en binario directo). Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 615 16 Listas de selección Secuencia fases Descripción Secuencia de fase de derecha a izquierda. Secuencia de fase positiva y negativa se intercambian y MTA gira 180°. Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ Par. cam. . f Descripción Frecuencia nominal Frecuencia nominal...
  • Página 616 16 Listas de selección Conexión/conex. tierra Descripción Estrella (bobinado de grupo de conexiones en lado primario) Delta (bobinado de grupo de conexiones en lado primario) Zig-Zag (bobinado de grupo de conexiones en lado primario) Masa en estrella (bobinado de grupo de conexiones en lado primario) Zig-Zag con conexión a masa (bobinado de grupo de conexiones en lado primario) Conexión/conex.
  • Página 617 16 Listas de selección LR_HVside Descripción Bobinado 2 (BajaTensión LV) del transformador se conecta al dispositivo local. VT con Este parámetro se tiene que definir para garantizar la asignación concreta de los canales de medición de voltaje en el dispositivo. Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 618 16 Listas de selección Rel. princ/sec w_prim/w_sec Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ TC Local . CT sec • ╚═▷ TC Local . ECT sec Rel. princ/sec Descripción Valor nominal del lado secundario de los transformadores de corriente. Valor nominal del lado secundario de los transformadores de corriente.
  • Página 619 16 Listas de selección 3V0 Fuente Los elementos de protección de sobrecarga de tierra tienen en cuenta este parámetro en las decisiones sobre la dirección. Tiene que asegurarse de que este parámetro se define como "Medido" solo si se alimenta voltaje residual a la cuarta entrada de medición de la tarjeta de medición de voltaje.
  • Página 620 16 Listas de selección • ╚═▷ VT . IG ctrl calc dir IG ctrl calc dir Descripción IG calc 3V0 Modo de detección de dirección IG calculado 3V0 (ángulo entre la corriente de tierra calculada y la tensión residual (medido o calculado)) IG calc IPol (IG med) Detección de dirección: Ángulo entre la corriente de tierra calculada y medida.
  • Página 621 16 Listas de selección • ╚═▷ SD ran. X5 . Ctrl DESACTIV. • ╚═▷ SD ran. X5 . Ctrl DESACTIV. • ╚═▷ SD ran. X6 . Ctrl DESACTIV. • ╚═▷ ComProt . Fc BloEx • [ . . . ] activo/inactivo Descripción inactivo inactivo activo activo Prueba de fallos...
  • Página 622 16 Listas de selección • ╚═▷ I[1] . AdaptSet 3 • ╚═▷ I[1] . AdaptSet 4 • ╚═▷ IG[1] . AdaptSet 1 • ╚═▷ IG[1] . AdaptSet 2 • [ . . . ] AdaptSet Descripción «-» Sin asignación IH2 . Blo L1 Señal: Bloqueado L1 IH2 .
  • Página 623 16 Listas de selección AdaptSet Descripción V 012[5] . Alarm Señal: Alarma asimetría voltaje V 012[6] . Alarm Señal: Alarma asimetría voltaje UFLS . Alarma Señal: Alarma P->&f< UFLS . Desc Señal: Señal: Desconexión RA . ejecut Señal: Ejecución Cierre Automático RA .
  • Página 624 16 Listas de selección AdaptSet Descripción Transf. señal . Rx.Señal7 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal8 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal9 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf.
  • Página 625 16 Listas de selección AdaptSet Descripción ED ran. X6 . ED 1 Señal: Entrada Digital ED ran. X6 . ED 2 Señal: Entrada Digital ED ran. X6 . ED 3 Señal: Entrada Digital ED ran. X6 . ED 4 Señal: Entrada Digital ED ran.
  • Página 626 16 Listas de selección AdaptSet Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind6.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind7.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind8.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est.
  • Página 627 16 Listas de selección AdaptSet Descripción IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind26.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind27.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind28.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est.
  • Página 628 16 Listas de selección AdaptSet Descripción IEC 61850 . SPCSO14 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 . SPCSO15 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 .
  • Página 629 16 Listas de selección AdaptSet Descripción Profibus . Cmd Scada 2 Comando de Scada Profibus . Cmd Scada 3 Comando de Scada Profibus . Cmd Scada 4 Comando de Scada Profibus . Cmd Scada 5 Comando de Scada Profibus . Cmd Scada 6 Comando de Scada Profibus .
  • Página 630 16 Listas de selección AdaptSet Descripción Lógica . LE4.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE5.Puer Sal Señal: Salida de la puerta lógica Lógica . LE5.Tempo Sal Señal: Salida de Temporizador Lógica . LE5.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 631 16 Listas de selección AdaptSet Descripción Lógica . LE12.Sal Señal: Salida Conectada (Q) Lógica . LE12.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE13.Puer Sal Señal: Salida de la puerta lógica Lógica . LE13.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 632 16 Listas de selección AdaptSet Descripción Lógica . LE19.Sal Señal: Salida Conectada (Q) Lógica . LE19.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE20.Puer Sal Señal: Salida de la puerta lógica Lógica . LE20.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 633 16 Listas de selección AdaptSet Descripción Lógica . LE26.Sal Señal: Salida Conectada (Q) Lógica . LE26.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE27.Puer Sal Señal: Salida de la puerta lógica Lógica . LE27.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 634 16 Listas de selección AdaptSet Descripción Lógica . LE33.Sal Señal: Salida Conectada (Q) Lógica . LE33.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE34.Puer Sal Señal: Salida de la puerta lógica Lógica . LE34.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 635 16 Listas de selección AdaptSet Descripción Lógica . LE40.Sal Señal: Salida Conectada (Q) Lógica . LE40.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE41.Puer Sal Señal: Salida de la puerta lógica Lógica . LE41.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 636 16 Listas de selección AdaptSet Descripción Lógica . LE47.Sal Señal: Salida Conectada (Q) Lógica . LE47.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE48.Puer Sal Señal: Salida de la puerta lógica Lógica . LE48.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 637 16 Listas de selección AdaptSet Descripción Lógica . LE54.Sal Señal: Salida Conectada (Q) Lógica . LE54.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE55.Puer Sal Señal: Salida de la puerta lógica Lógica . LE55.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 638 16 Listas de selección AdaptSet Descripción Lógica . LE61.Sal Señal: Salida Conectada (Q) Lógica . LE61.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE62.Puer Sal Señal: Salida de la puerta lógica Lógica . LE62.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 639 16 Listas de selección AdaptSet Descripción Lógica . LE68.Sal Señal: Salida Conectada (Q) Lógica . LE68.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE69.Puer Sal Señal: Salida de la puerta lógica Lógica . LE69.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 640 16 Listas de selección AdaptSet Descripción Lógica . LE75.Sal Señal: Salida Conectada (Q) Lógica . LE75.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE76.Puer Sal Señal: Salida de la puerta lógica Lógica . LE76.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 641 16 Listas de selección • ╚═▷ I2>[1] . CorrienteBase CorrienteBase Descripción Pot nom dispositivo Pot nom dispositivo Pot nom objeto Pot nom objeto protegido protegido Sentido disparo pot. Mediante este parámetro, se puede invertir el sentido del disparo por potencia activa y reactiva en el módulo QV (inversión de signo).
  • Página 642 16 Listas de selección 1..n, Ent. digit. Descripción ED ran. X1 . ED 7 Señal: Entrada Digital ED ran. X1 . ED 8 Señal: Entrada Digital ED ran. X5 . ED 1 Señal: Entrada Digital ED ran. X5 . ED 2 Señal: Entrada Digital ED ran.
  • Página 643 16 Listas de selección Funciones de Descripción desacoplamiento I[2] . CmdDes Señal: Comando Desc I[3] . CmdDes Señal: Comando Desc I[4] . CmdDes Señal: Comando Desc I[5] . CmdDes Señal: Comando Desc I[6] . CmdDes Señal: Comando Desc IG[1] . CmdDes Señal: Comando Desc IG[2] .
  • Página 644 16 Listas de selección Funciones de Descripción desacoplamiento V 012[5] . CmdDes Señal: Comando Desc V 012[6] . CmdDes Señal: Comando Desc f[1] . CmdDes Señal: Comando Desc f[2] . CmdDes Señal: Comando Desc f[3] . CmdDes Señal: Comando Desc f[4] .
  • Página 645 16 Listas de selección Funciones de Descripción desacoplamiento Superv Temp Ext[3] . Señal: Comando Desc CmdDes Trans. desc. . CmdDes Señal: Comando Desc Transf. señal . Rx.Señal1 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal2 Rx (recepción): Estado de señal recibida desde el dispositivo remoto.
  • Página 646 16 Listas de selección Funciones de Descripción desacoplamiento ED ran. X5 . ED 2 Señal: Entrada Digital ED ran. X5 . ED 3 Señal: Entrada Digital ED ran. X5 . ED 4 Señal: Entrada Digital ED ran. X5 . ED 5 Señal: Entrada Digital ED ran.
  • Página 647 16 Listas de selección Funciones de Descripción desacoplamiento DNP3 . SalidaBinaria10 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria11 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 .
  • Página 648 16 Listas de selección Funciones de Descripción desacoplamiento DNP3 . SalidaBinaria30 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria31 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. Modbus .
  • Página 649 16 Listas de selección Funciones de Descripción desacoplamiento IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind9.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind10.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind11.stVal IEC 61850 .
  • Página 650 16 Listas de selección Funciones de Descripción desacoplamiento IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind29.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind30.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind31.stVal IEC 61850 .
  • Página 651 16 Listas de selección Funciones de Descripción desacoplamiento IEC103 . Cmd Scada 1 Comando de Scada IEC103 . Cmd Scada 2 Comando de Scada IEC103 . Cmd Scada 3 Comando de Scada IEC103 . Cmd Scada 4 Comando de Scada IEC103 .
  • Página 652 16 Listas de selección Funciones de Descripción desacoplamiento Profibus . Cmd Scada 6 Comando de Scada Profibus . Cmd Scada 7 Comando de Scada Profibus . Cmd Scada 8 Comando de Scada Profibus . Cmd Scada 9 Comando de Scada Profibus .
  • Página 653 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE6.Puer Sal Señal: Salida de la puerta lógica Lógica . LE6.Tempo Sal Señal: Salida de Temporizador Lógica . LE6.Sal Señal: Salida Conectada (Q) Lógica . LE6.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica .
  • Página 654 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE13.Tempo Sal Señal: Salida de Temporizador Lógica . LE13.Sal Señal: Salida Conectada (Q) Lógica . LE13.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE14.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 655 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE20.Puer Sal Señal: Salida de la puerta lógica Lógica . LE20.Tempo Sal Señal: Salida de Temporizador Lógica . LE20.Sal Señal: Salida Conectada (Q) Lógica . LE20.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 656 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE26.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE27.Puer Sal Señal: Salida de la puerta lógica Lógica . LE27.Tempo Sal Señal: Salida de Temporizador Lógica . LE27.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 657 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE33.Sal Señal: Salida Conectada (Q) Lógica . LE33.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE34.Puer Sal Señal: Salida de la puerta lógica Lógica . LE34.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 658 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE40.Tempo Sal Señal: Salida de Temporizador Lógica . LE40.Sal Señal: Salida Conectada (Q) Lógica . LE40.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE41.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 659 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE47.Puer Sal Señal: Salida de la puerta lógica Lógica . LE47.Tempo Sal Señal: Salida de Temporizador Lógica . LE47.Sal Señal: Salida Conectada (Q) Lógica . LE47.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 660 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE53.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE54.Puer Sal Señal: Salida de la puerta lógica Lógica . LE54.Tempo Sal Señal: Salida de Temporizador Lógica . LE54.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 661 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE60.Sal Señal: Salida Conectada (Q) Lógica . LE60.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE61.Puer Sal Señal: Salida de la puerta lógica Lógica . LE61.Tempo Sal Señal: Salida de Temporizador Lógica .
  • Página 662 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE67.Tempo Sal Señal: Salida de Temporizador Lógica . LE67.Sal Señal: Salida Conectada (Q) Lógica . LE67.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE68.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 663 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE74.Puer Sal Señal: Salida de la puerta lógica Lógica . LE74.Tempo Sal Señal: Salida de Temporizador Lógica . LE74.Sal Señal: Salida Conectada (Q) Lógica . LE74.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 664 16 Listas de selección Funciones de Descripción desacoplamiento Lógica . LE80.Sal Señal: Salida Conectada Negada (Q NOT) invertid Dir bloqueo P Con este parámetro puede invertirse la dirección de bloqueo de la potencia activa (inversión de signo). Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 665 16 Listas de selección 1..n, ListLógicED Descripción Transf. señal . Rx.Señal5 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal6 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal7 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf.
  • Página 666 16 Listas de selección 1..n, ListLógicED Descripción ED ran. X6 . ED 1 Señal: Entrada Digital ED ran. X6 . ED 2 Señal: Entrada Digital ED ran. X6 . ED 3 Señal: Entrada Digital ED ran. X6 . ED 4 Señal: Entrada Digital ED ran.
  • Página 667 16 Listas de selección 1..n, ListLógicED Descripción DNP3 . SalidaBinaria15 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria16 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 .
  • Página 668 16 Listas de selección 1..n, ListLógicED Descripción IEC104 . Cmd Scada 6 Comando de Scada IEC104 . Cmd Scada 7 Comando de Scada IEC104 . Cmd Scada 8 Comando de Scada IEC104 . Cmd Scada 9 Comando de Scada IEC104 . Cmd Scada 10 Comando de Scada IEC104 .
  • Página 669 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE6.Tempo Sal Señal: Salida de Temporizador Lógica . LE6.Sal Señal: Salida Conectada (Q) Lógica . LE6.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE7.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 670 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE13.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE14.Puer Sal Señal: Salida de la puerta lógica Lógica . LE14.Tempo Sal Señal: Salida de Temporizador Lógica . LE14.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 671 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE20.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE21.Puer Sal Señal: Salida de la puerta lógica Lógica . LE21.Tempo Sal Señal: Salida de Temporizador Lógica . LE21.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 672 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE27.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE28.Puer Sal Señal: Salida de la puerta lógica Lógica . LE28.Tempo Sal Señal: Salida de Temporizador Lógica . LE28.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 673 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE34.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE35.Puer Sal Señal: Salida de la puerta lógica Lógica . LE35.Tempo Sal Señal: Salida de Temporizador Lógica . LE35.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 674 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE41.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE42.Puer Sal Señal: Salida de la puerta lógica Lógica . LE42.Tempo Sal Señal: Salida de Temporizador Lógica . LE42.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 675 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE48.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE49.Puer Sal Señal: Salida de la puerta lógica Lógica . LE49.Tempo Sal Señal: Salida de Temporizador Lógica . LE49.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 676 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE55.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE56.Puer Sal Señal: Salida de la puerta lógica Lógica . LE56.Tempo Sal Señal: Salida de Temporizador Lógica . LE56.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 677 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE62.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE63.Puer Sal Señal: Salida de la puerta lógica Lógica . LE63.Tempo Sal Señal: Salida de Temporizador Lógica . LE63.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 678 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE69.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE70.Puer Sal Señal: Salida de la puerta lógica Lógica . LE70.Tempo Sal Señal: Salida de Temporizador Lógica . LE70.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 679 16 Listas de selección 1..n, ListLógicED Descripción Lógica . LE76.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE77.Puer Sal Señal: Salida de la puerta lógica Lógica . LE77.Tempo Sal Señal: Salida de Temporizador Lógica . LE77.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 680 16 Listas de selección Gestor CB Descripción SG[1] . Pos Señal: Posición de interruptor (0 = Indeterminada, 1 = OFF, 2 = ON, 3 = Perturbado) SG[2] . Pos Señal: Posición de interruptor (0 = Indeterminada, 1 = OFF, 2 = ON, 3 = Perturbado) SG[3] .
  • Página 681 16 Listas de selección 1..n, ListSolicitSinc Descripción ED ran. X5 . ED 1 Señal: Entrada Digital ED ran. X5 . ED 2 Señal: Entrada Digital ED ran. X5 . ED 3 Señal: Entrada Digital ED ran. X5 . ED 4 Señal: Entrada Digital ED ran.
  • Página 682 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE5.Puer Sal Señal: Salida de la puerta lógica Lógica . LE5.Tempo Sal Señal: Salida de Temporizador Lógica . LE5.Sal Señal: Salida Conectada (Q) Lógica . LE5.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica .
  • Página 683 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE12.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE13.Puer Sal Señal: Salida de la puerta lógica Lógica . LE13.Tempo Sal Señal: Salida de Temporizador Lógica . LE13.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 684 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE19.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE20.Puer Sal Señal: Salida de la puerta lógica Lógica . LE20.Tempo Sal Señal: Salida de Temporizador Lógica . LE20.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 685 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE26.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE27.Puer Sal Señal: Salida de la puerta lógica Lógica . LE27.Tempo Sal Señal: Salida de Temporizador Lógica . LE27.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 686 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE33.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE34.Puer Sal Señal: Salida de la puerta lógica Lógica . LE34.Tempo Sal Señal: Salida de Temporizador Lógica . LE34.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 687 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE40.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE41.Puer Sal Señal: Salida de la puerta lógica Lógica . LE41.Tempo Sal Señal: Salida de Temporizador Lógica . LE41.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 688 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE47.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE48.Puer Sal Señal: Salida de la puerta lógica Lógica . LE48.Tempo Sal Señal: Salida de Temporizador Lógica . LE48.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 689 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE54.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE55.Puer Sal Señal: Salida de la puerta lógica Lógica . LE55.Tempo Sal Señal: Salida de Temporizador Lógica . LE55.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 690 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE61.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE62.Puer Sal Señal: Salida de la puerta lógica Lógica . LE62.Tempo Sal Señal: Salida de Temporizador Lógica . LE62.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 691 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE68.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE69.Puer Sal Señal: Salida de la puerta lógica Lógica . LE69.Tempo Sal Señal: Salida de Temporizador Lógica . LE69.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 692 16 Listas de selección 1..n, ListSolicitSinc Descripción Lógica . LE75.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE76.Puer Sal Señal: Salida de la puerta lógica Lógica . LE76.Tempo Sal Señal: Salida de Temporizador Lógica . LE76.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 693 16 Listas de selección List CB Descripción «-» Sin asignación SG[1] . SG[2] . SG[3] . SG[4] . SG[5] . SG[6] . Comandos Comunicación Comandos de Comunicación Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ RA . Scada Rest Bloq Ex Comandos Descripción Comunicación...
  • Página 694 16 Listas de selección Comandos Descripción Comunicación Transf. señal . Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Rx.Señal14 Transf. señal . Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Rx.Señal15 Transf. señal . Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Rx.Señal16 DNP3 .
  • Página 695 16 Listas de selección Comandos Descripción Comunicación DNP3 . SalidaBinaria17 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 . SalidaBinaria18 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3 .
  • Página 696 16 Listas de selección Comandos Descripción Comunicación Modbus . Cmd Scada 9 Comando de Scada Modbus . Cmd Scada 10 Comando de Scada Modbus . Cmd Scada 11 Comando de Scada Modbus . Cmd Scada 12 Comando de Scada Modbus . Cmd Scada 13 Comando de Scada Modbus .
  • Página 697 16 Listas de selección Comandos Descripción Comunicación IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind16.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind17.stVal IEC 61850 . Señal: Entrada Virtual (IEC61850 GGIO Ind): Est. GOSINGGIO1.Ind18.stVal IEC 61850 .
  • Página 698 16 Listas de selección Comandos Descripción Comunicación IEC 61850 . SPCSO4 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 . SPCSO5 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC 61850 .
  • Página 699 16 Listas de selección Comandos Descripción Comunicación Profibus . Cmd Scada 2 Comando de Scada Profibus . Cmd Scada 3 Comando de Scada Profibus . Cmd Scada 4 Comando de Scada Profibus . Cmd Scada 5 Comando de Scada Profibus . Cmd Scada 6 Comando de Scada Profibus .
  • Página 700 16 Listas de selección List CB Lista CB Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SOTF . CM asignado List CB Descripción «-» Sin asignación . SG[1] Conmutador . SG[2] Conmutador . SG[3] Conmutador .
  • Página 701 16 Listas de selección • ╚═▷ CBF . Esquema Esquema Descripción 50BF Se detecta un fallo del interruptor si la corriente medida no cae por debajo de un umbral ajustable en un período ajustable. Pos CB Se detecta un fallo del interruptor automático tras un comando de apertura de CB si los contactos de posición del interruptor automático no permiten determinar que el interruptor se encuentra en posición abierta en un período ajustable.
  • Página 702 16 Listas de selección Activar Descripción - . - sin asignación Tds Desc La protección contra Fallos del interruptor la iniciará cualquier desconexión de cualquier módulo de protección. Desc externas La protección contra Fallos del interruptor solo la iniciarán las desconexiones de protección externa.
  • Página 703 16 Listas de selección Desc corr Descripción «-» Sin asignación Id . CmdDes Señal: Comando Desc IdH . CmdDes Señal: Comando Desc IdG . CmdDes Señal: Comando Desc IdGH . CmdDes Señal: Comando Desc I[1] . CmdDes Señal: Comando Desc I[2] .
  • Página 704 16 Listas de selección Activar Descripción IdGH . CmdDes Señal: Comando Desc I[1] . CmdDes Señal: Comando Desc I[2] . CmdDes Señal: Comando Desc I[3] . CmdDes Señal: Comando Desc I[4] . CmdDes Señal: Comando Desc I[5] . CmdDes Señal: Comando Desc I[6] .
  • Página 705 16 Listas de selección Activar Descripción V 012[4] . CmdDes Señal: Comando Desc V 012[5] . CmdDes Señal: Comando Desc V 012[6] . CmdDes Señal: Comando Desc f[1] . CmdDes Señal: Comando Desc f[2] . CmdDes Señal: Comando Desc f[3] . CmdDes Señal: Comando Desc f[4] .
  • Página 706 16 Listas de selección Activar Descripción Superv Temp Ext[2] . Señal: Comando Desc CmdDes Superv Temp Ext[3] . Señal: Comando Desc CmdDes Trans. desc. . CmdDes Señal: Comando Desc ED ran. X1 . ED 1 Señal: Entrada Digital ED ran. X1 . ED 2 Señal: Entrada Digital ED ran.
  • Página 707 16 Listas de selección Activar Descripción Lógica . LE2.Puer Sal Señal: Salida de la puerta lógica Lógica . LE2.Tempo Sal Señal: Salida de Temporizador Lógica . LE2.Sal Señal: Salida Conectada (Q) Lógica . LE2.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica .
  • Página 708 16 Listas de selección Activar Descripción Lógica . LE10.Puer Sal Señal: Salida de la puerta lógica Lógica . LE10.Tempo Sal Señal: Salida de Temporizador Lógica . LE10.Sal Señal: Salida Conectada (Q) Lógica . LE10.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 709 16 Listas de selección Activar Descripción Lógica . LE17.Puer Sal Señal: Salida de la puerta lógica Lógica . LE17.Tempo Sal Señal: Salida de Temporizador Lógica . LE17.Sal Señal: Salida Conectada (Q) Lógica . LE17.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 710 16 Listas de selección Activar Descripción Lógica . LE24.Puer Sal Señal: Salida de la puerta lógica Lógica . LE24.Tempo Sal Señal: Salida de Temporizador Lógica . LE24.Sal Señal: Salida Conectada (Q) Lógica . LE24.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 711 16 Listas de selección Activar Descripción Lógica . LE31.Puer Sal Señal: Salida de la puerta lógica Lógica . LE31.Tempo Sal Señal: Salida de Temporizador Lógica . LE31.Sal Señal: Salida Conectada (Q) Lógica . LE31.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 712 16 Listas de selección Activar Descripción Lógica . LE38.Puer Sal Señal: Salida de la puerta lógica Lógica . LE38.Tempo Sal Señal: Salida de Temporizador Lógica . LE38.Sal Señal: Salida Conectada (Q) Lógica . LE38.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 713 16 Listas de selección Activar Descripción Lógica . LE45.Puer Sal Señal: Salida de la puerta lógica Lógica . LE45.Tempo Sal Señal: Salida de Temporizador Lógica . LE45.Sal Señal: Salida Conectada (Q) Lógica . LE45.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 714 16 Listas de selección Activar Descripción Lógica . LE52.Puer Sal Señal: Salida de la puerta lógica Lógica . LE52.Tempo Sal Señal: Salida de Temporizador Lógica . LE52.Sal Señal: Salida Conectada (Q) Lógica . LE52.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 715 16 Listas de selección Activar Descripción Lógica . LE59.Puer Sal Señal: Salida de la puerta lógica Lógica . LE59.Tempo Sal Señal: Salida de Temporizador Lógica . LE59.Sal Señal: Salida Conectada (Q) Lógica . LE59.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 716 16 Listas de selección Activar Descripción Lógica . LE66.Puer Sal Señal: Salida de la puerta lógica Lógica . LE66.Tempo Sal Señal: Salida de Temporizador Lógica . LE66.Sal Señal: Salida Conectada (Q) Lógica . LE66.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 717 16 Listas de selección Activar Descripción Lógica . LE73.Puer Sal Señal: Salida de la puerta lógica Lógica . LE73.Tempo Sal Señal: Salida de Temporizador Lógica . LE73.Sal Señal: Salida Conectada (Q) Lógica . LE73.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica .
  • Página 718 16 Listas de selección Activar Descripción Lógica . LE80.Puer Sal Señal: Salida de la puerta lógica Lógica . LE80.Tempo Sal Señal: Salida de Temporizador Lógica . LE80.Sal Señal: Salida Conectada (Q) Lógica . LE80.Sal Señal: Salida Conectada Negada (Q NOT) invertid Modo modo de operación general...
  • Página 719 16 Listas de selección Blo Activac Descripción IG[2] . Alarm Señal: Alarma IG IG[3] . Alarm Señal: Alarma IG IG[4] . Alarm Señal: Alarma IG Conm PSet Conjunto de parámetros de conmutación Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 720 16 Listas de selección 1..n, PSS Descripción Transf. señal . Rx.Señal4 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal5 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf. señal . Rx.Señal6 Rx (recepción): Estado de señal recibida desde el dispositivo remoto. Transf.
  • Página 721 16 Listas de selección 1..n, PSS Descripción ED ran. X5 . ED 6 Señal: Entrada Digital ED ran. X5 . ED 7 Señal: Entrada Digital ED ran. X5 . ED 8 Señal: Entrada Digital ED ran. X6 . ED 1 Señal: Entrada Digital ED ran.
  • Página 722 16 Listas de selección 1..n, PSS Descripción Lógica . LE5.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE6.Puer Sal Señal: Salida de la puerta lógica Lógica . LE6.Tempo Sal Señal: Salida de Temporizador Lógica . LE6.Sal Señal: Salida Conectada (Q) Lógica .
  • Página 723 16 Listas de selección 1..n, PSS Descripción Lógica . LE13.Tempo Sal Señal: Salida de Temporizador Lógica . LE13.Sal Señal: Salida Conectada (Q) Lógica . LE13.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE14.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 724 16 Listas de selección 1..n, PSS Descripción Lógica . LE20.Tempo Sal Señal: Salida de Temporizador Lógica . LE20.Sal Señal: Salida Conectada (Q) Lógica . LE20.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE21.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 725 16 Listas de selección 1..n, PSS Descripción Lógica . LE27.Tempo Sal Señal: Salida de Temporizador Lógica . LE27.Sal Señal: Salida Conectada (Q) Lógica . LE27.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE28.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 726 16 Listas de selección 1..n, PSS Descripción Lógica . LE34.Tempo Sal Señal: Salida de Temporizador Lógica . LE34.Sal Señal: Salida Conectada (Q) Lógica . LE34.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE35.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 727 16 Listas de selección 1..n, PSS Descripción Lógica . LE41.Tempo Sal Señal: Salida de Temporizador Lógica . LE41.Sal Señal: Salida Conectada (Q) Lógica . LE41.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE42.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 728 16 Listas de selección 1..n, PSS Descripción Lógica . LE48.Tempo Sal Señal: Salida de Temporizador Lógica . LE48.Sal Señal: Salida Conectada (Q) Lógica . LE48.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE49.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 729 16 Listas de selección 1..n, PSS Descripción Lógica . LE55.Tempo Sal Señal: Salida de Temporizador Lógica . LE55.Sal Señal: Salida Conectada (Q) Lógica . LE55.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE56.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 730 16 Listas de selección 1..n, PSS Descripción Lógica . LE62.Tempo Sal Señal: Salida de Temporizador Lógica . LE62.Sal Señal: Salida Conectada (Q) Lógica . LE62.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE63.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 731 16 Listas de selección 1..n, PSS Descripción Lógica . LE69.Tempo Sal Señal: Salida de Temporizador Lógica . LE69.Sal Señal: Salida Conectada (Q) Lógica . LE69.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE70.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 732 16 Listas de selección 1..n, PSS Descripción Lógica . LE76.Tempo Sal Señal: Salida de Temporizador Lógica . LE76.Sal Señal: Salida Conectada (Q) Lógica . LE76.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE77.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 733 16 Listas de selección Método medida Descripción RMS verd La protección se basa en el valor eficaz (RMS Verdadero) La protección se basa en la corriente de secuencia de fase negativa Car. Característica Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 734 16 Listas de selección Modo rest. Descripción instantáneo Restablecimiento instantáneo: cuando la corriente cae por debajo del ajuste seleccionado el tiempo de TOC se pone a cero en 2 ciclos. retraso Reiniciar después de un tiempo fijo. (Observación: este retraso viene definido por el parámetro »retraso de reiniciliación«).
  • Página 735 16 Listas de selección • ╚═▷ I[1] . Superv circuito medic • ╚═▷ IG[1] . Superv circuito medic • ╚═▷ V[1] . Superv circuito medic • ╚═▷ Pr . Volt SvCircMed • ╚═▷ Qr . Volt SvCircMed • ╚═▷ LVRT[1] . Superv circuito medic •...
  • Página 736 16 Listas de selección Fuente VG Selección si VG se mide o se calcula (voltaje neutro o voltaje residual) Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ IG[1] . Fuente VG Fuente VG Descripción medido medido calculado calculado...
  • Página 737 16 Listas de selección Modo rest. Modo Restablecimiento Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ IG[1] . Modo rest. Modo rest. Descripción instantáneo Restablecimiento instantáneo: cuando la corriente cae por debajo del ajuste seleccionado el tiempo de TOC se pone a cero en 2 ciclos. retraso Reiniciar después de un tiempo fijo.
  • Página 738 16 Listas de selección modo bloq. Descripción 3-ph Blo 3-ph Blo: Si se detecta una corriente de entrada al menos en 1 fase, se bloqueará las 3 fases de los módulos donde el bloqueo de corriente de entrada está activo (bloqueo cruzado). Modo Medición Modo Medición/Supervisión: Determina si se van a supervisar los voltajes fase a fase o fase a tierra...
  • Página 739 16 Listas de selección • ╚═▷ V[1] . Modo alar. Modo alar. Descripción cualquiera cualquiera: Comando Desc, si el criterio desconexión se cumple al menos en una fase. dos cua dos cua solo 2: comando de desconexión para fallos de 3f, p. ej., si el criterio de desconexión se cumple en exactamente tres fases.
  • Página 740 16 Listas de selección • ╚═▷ f[1] . modo df/dt Modo Descripción df/dt absoluto aumento positivo y negativo de frecuencia df/dt positivo aumento positivo de frecuencia df/dt negativo aumento negativo de frecuencia Bloq VTS Bloqueo del módulo si la supervisión del transformador de voltaje detecta un fallo. Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 741 16 Listas de selección Método medida Método de medición: fundamental o rms, o tercer armónico (solo relés de protección de generador) Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ PF[1] . Método medida Método medida Descripción Fundamental La protección se basa en Fundamental (1er.
  • Página 742 16 Listas de selección Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ df/dt . modo df/dt Modo Descripción df/dt absoluto aumento positivo y negativo de frecuencia df/dt positivo aumento positivo de frecuencia df/dt negativo aumento negativo de frecuencia Modo...
  • Página 743 16 Listas de selección Métodmedpot Descripción La potencia activa, la potencia reactiva y la potencia aparente se calculan con esta base de RMS. Modo Medición Modo Medición/Supervisión: Determina si se van a supervisar los voltajes fase a fase o fase a tierra Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 744 16 Listas de selección Modo alar. Descripción cualquiera cualquiera: Comando Desc, si el criterio desconexión se cumple al menos en una fase. dos cua dos cualquiera: Comando Desconexión solo si el criterio de desconexión se cumple en dos fases. solo 2: comando de desconexión para fallos de 3f, p. ej., si el criterio de desconexión se cumple en exactamente tres fases.
  • Página 745 16 Listas de selección Cond Liberac. Reeng Este parámetro garantiza que la tensión de red se ha recuperado. Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ ReCon[1] . Cond Liberac. Reeng Cond Liberac. Reeng Descripción Liberac Interna V Los valores de las mediciones de voltaje interno están generando una señal de liberación.
  • Página 746 16 Listas de selección Método UFLS Descripción Supervisión Ángulo Supervisión de potencia activa pura Potencia Superv. de potencia Supervisión de potencia activa pura activa pura I1 Liberac. "I Corriente mínima" para evitar desconexiones inadecuadas. El módulo se activará si la corriente supera este valor.
  • Página 747 16 Listas de selección Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ RA . Modo rein. Res Bloq vía: Descripción auto Si el Interruptor se enciende manualmente, se restablecerá automáticamente el estado Bloqueo del Módulo de RA. Panel Entrada Digital Scada...
  • Página 748 16 Listas de selección Inic func Descripción «-» Sin asignación . Id Módulo de Protección Diferencial . IdH Módulo de Alta Protección Diferencial . IdG Módulo de Protección Diferencial de Fallo Restringido de Tierra Dispositivo local . IdGH Módulo de Máxima Protección de Fallo Restringido de Tierra .
  • Página 749 16 Listas de selección Sin interbl ModoReinic Descripción Tiempo de espera Tiempo de espera permanente permanente Posicion Fals AVISO, Posición Falsa - Manipulación de Posición Manual Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SG[1] . Posicion Fals Posicion Fals Descripción inactivo...
  • Página 750 16 Listas de selección 1..n, Cmds Desc Descripción IdGH . CmdDes Señal: Comando Desc I[1] . CmdDes Señal: Comando Desc I[2] . CmdDes Señal: Comando Desc I[3] . CmdDes Señal: Comando Desc I[4] . CmdDes Señal: Comando Desc I[5] . CmdDes Señal: Comando Desc I[6] .
  • Página 751 16 Listas de selección 1..n, Cmds Desc Descripción V 012[4] . CmdDes Señal: Comando Desc V 012[5] . CmdDes Señal: Comando Desc V 012[6] . CmdDes Señal: Comando Desc f[1] . CmdDes Señal: Comando Desc f[2] . CmdDes Señal: Comando Desc f[3] .
  • Página 752 16 Listas de selección 1..n, ListSincEn Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SG[1] . Sincronismo 1..n, ListSincEn Descripción «-» Sin asignación Sinc . Prep para Cier Señal: Prep para Cier ED ran. X1 . ED 1 Señal: Entrada Digital ED ran.
  • Página 753 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE1.Tempo Sal Señal: Salida de Temporizador Lógica . LE1.Sal Señal: Salida Conectada (Q) Lógica . LE1.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE2.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 754 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE9.Tempo Sal Señal: Salida de Temporizador Lógica . LE9.Sal Señal: Salida Conectada (Q) Lógica . LE9.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica . LE10.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 755 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE16.Tempo Sal Señal: Salida de Temporizador Lógica . LE16.Sal Señal: Salida Conectada (Q) Lógica . LE16.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE17.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 756 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE23.Tempo Sal Señal: Salida de Temporizador Lógica . LE23.Sal Señal: Salida Conectada (Q) Lógica . LE23.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE24.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 757 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE30.Tempo Sal Señal: Salida de Temporizador Lógica . LE30.Sal Señal: Salida Conectada (Q) Lógica . LE30.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE31.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 758 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE37.Tempo Sal Señal: Salida de Temporizador Lógica . LE37.Sal Señal: Salida Conectada (Q) Lógica . LE37.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE38.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 759 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE44.Tempo Sal Señal: Salida de Temporizador Lógica . LE44.Sal Señal: Salida Conectada (Q) Lógica . LE44.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE45.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 760 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE51.Tempo Sal Señal: Salida de Temporizador Lógica . LE51.Sal Señal: Salida Conectada (Q) Lógica . LE51.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE52.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 761 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE58.Tempo Sal Señal: Salida de Temporizador Lógica . LE58.Sal Señal: Salida Conectada (Q) Lógica . LE58.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE59.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 762 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE65.Tempo Sal Señal: Salida de Temporizador Lógica . LE65.Sal Señal: Salida Conectada (Q) Lógica . LE65.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE66.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 763 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE72.Tempo Sal Señal: Salida de Temporizador Lógica . LE72.Sal Señal: Salida Conectada (Q) Lógica . LE72.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE73.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 764 16 Listas de selección 1..n, ListSincEn Descripción Lógica . LE79.Tempo Sal Señal: Salida de Temporizador Lógica . LE79.Sal Señal: Salida Conectada (Q) Lógica . LE79.Sal Señal: Salida Conectada Negada (Q NOT) invertid Lógica . LE80.Puer Sal Señal: Salida de la puerta lógica Lógica .
  • Página 765 16 Listas de selección activo/inactivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SD ran. X2 . DESACTIV. activo/inactivo Descripción inactivo inactivo activo activo Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 766 16 Listas de selección Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SD ran. X5 . Modo Desac. • ╚═▷ SD ran. X5 . Modo Forz. Modo Descripción permanent permanente Tie esp Tiempo de espera activo/inactivo...
  • Página 767 16 Listas de selección activo/inactivo Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SD ran. X5 . DESACTIV. activo/inactivo Descripción inactivo inactivo activo activo Modo modo de operación general Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 768 16 Listas de selección • ╚═▷ SD ran. X2 . Forz. tod. sal. • ╚═▷ SD ran. X2 . Forz. OR1 Modos func. relés Descripción Normal Normal Desactivado Desactivado Activado Activado Modos func. relés Modos de funcionamiento de relés Lista de selección a la que hacen referencia los siguientes parámetros: •...
  • Página 769 16 Listas de selección Modos func. relés Modos de funcionamiento de relés Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ SD ran. X5 . Forz. tod. sal. • ╚═▷ SD ran. X5 . Forz. OR1 Modos func.
  • Página 770 16 Listas de selección Modos de funcionamiento ComProt Lista de selección a la que hacen referencia los siguientes parámetros: • ╚═▷ ComProt . Forzar Modos de Descripción funcionamiento ComProt normal normal bloqueado bloqueado Ignora la corriente Rx En este modo la corriente recibida se sobrescribirá con 0. Est.
  • Página 771 16 Listas de selección Modo CmdDes Descripción Sin CmdDes Sin comando de desconexión: el comando de desconexión de todas las funciones de protección queda bloqueado. Es posible que la protección se desconecte, pero sin generar un comando de desconexión. Con CmdDes Con comando de desconexión: la desconexión de la protección genera un comando de desconexión que puede abrir el interruptor.
  • Página 772 Índice Índice ................ 614 .
  • Página 773 Índice ................Conexión/conex.
  • Página 774 Índice ................ 88,  89,  89 .
  • Página 775 Índice ................Modo  454,  457,  457,  458,  458,  458,  462,  462,  464,  465,  465,  466,  466,  467,  467,  467,...
  • Página 776 Índice ................ 276,  276,  276,  278,  279 .
  • Página 777 Índice ................Tiempo neutraliz.
  • Página 778 Incluya el número de manual: MCDLV4-3.6-ES-REF http://wwdmanuals.com/mcdlv4-2 Woodward Kempen GmbH se reserva el derecho de actualizar cualquier parte de esta publicación en cualquier momento. La información que proporciona Woodward Kempen GmbH se considera correcta y fiable. Sin embargo, Woodward Kempen GmbH no asume ninguna responsabilidad a menos que especifique expresamente lo contrario.
