6. Colocar, conectar y ajustar el sensor de posición
6.1 Montar el sensor de posición
6.2 Conectar el sensor de posición
7
–

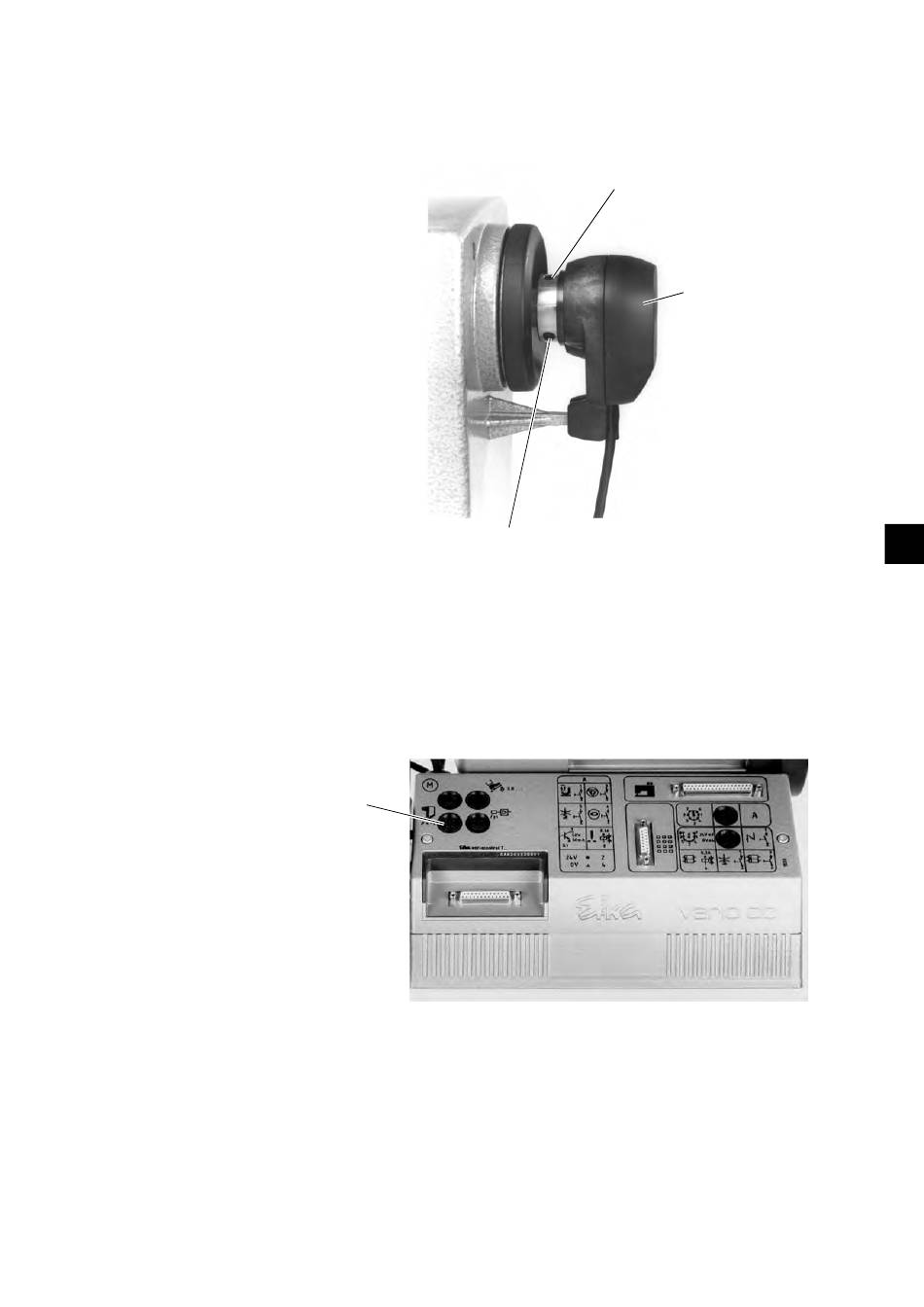

Poner el sensor de posición 6 en el eje.
–
Apretar los tornillos 7.
–
Ajustar las posiciones (véase el capítulo 6.3).
8
–
Pasar el cable de conexión del sensor de posición a través del
orificio del tablero de la mesa y enchufar el enchufe en el conector
8 de la caja de mando.
7
6
2
13
