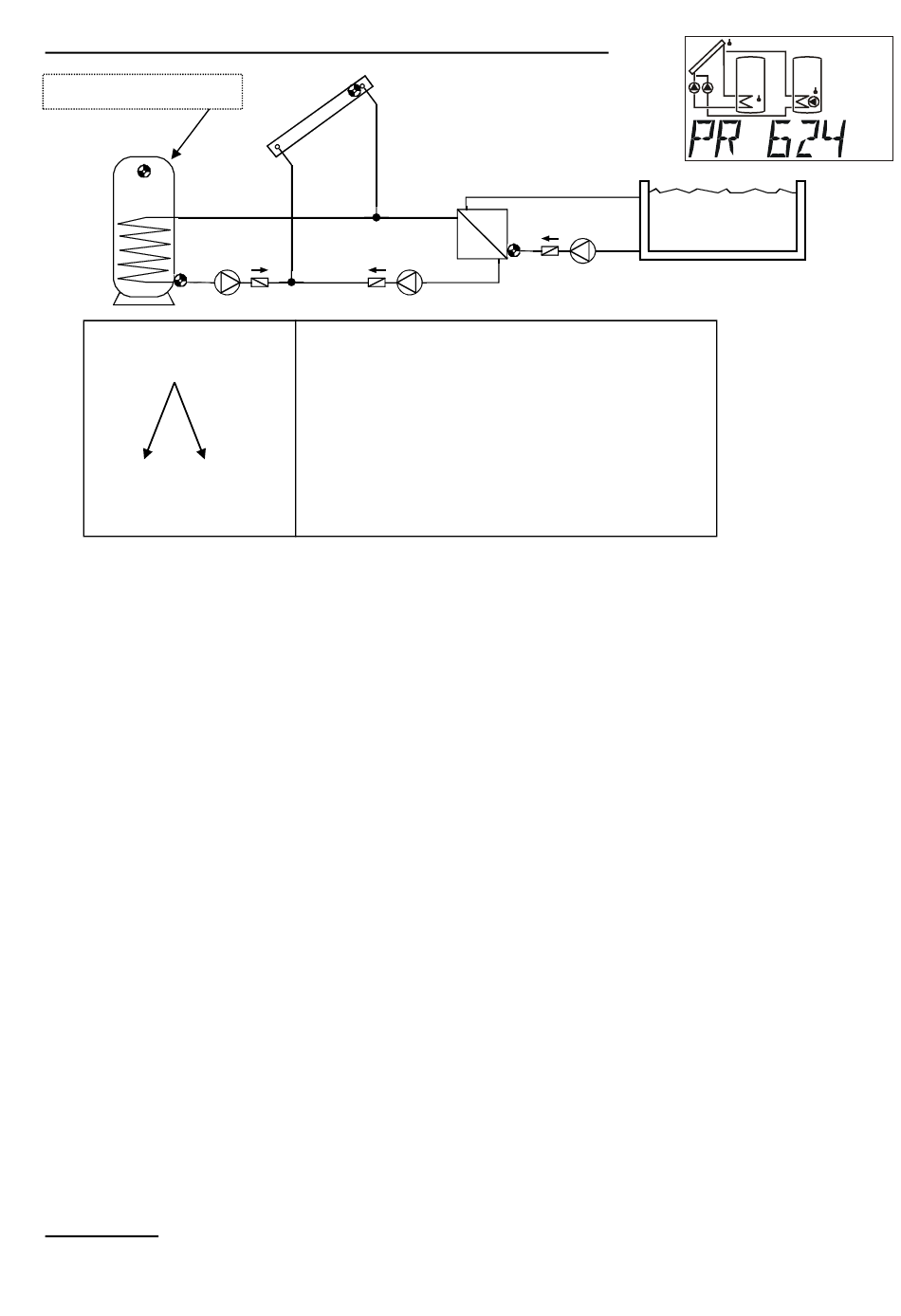

Programma 624 - Impianto solare con una utenza e piscina

S4 per programma +2
AC 1
S4
S2
S1
min1
diff1
A1 A2, (A3)
S2 S3
max1 max2
Programma 624: La pompa solare A1 funziona quando:
 S1 è maggiore della soglia min1  e S1 supera S2 della differenza diff1.
 e S2 non ha superato la soglia max1.
La pompa solare A2 funziona quando:
 S1 è maggiore della soglia min1  e S1 supera S3 della differenza diff2.
 e S3 non ha superato la soglia max2.
La pompa di filtraggio A3 funziona quando:
A3 è attivata da una finestra temporale OPPURE (Regolazione: SAO3)
 o A2 è in modalità di funzionamento automatico.
A1 = S1 > (S2 + diff1) & S1 > min1 & S2 < max1
A2 = S1 > (S3 + diff2) & S1 > min1 & S3 < max2
A3 = (A3 = maschera di tempo on) o (A2 = modalità di funzionamento automatico)
Tutti i programmi +1: Al posto delle due pompe A1 ed A2 viene usata una pompa A1 ed una valvola
a tre vie A2. Regolazione numero di giri: Rispettare le note a pagina 7!
Senza assegnazione di priorità si carica prioritariamente su Accumulatore 2.
A1...pompa comune A2...Valvola (A2/S presenta tensione con il caricamento sull'accumulatore AC2)
Tutti i programmi +2: Inoltre è da considerarsi valido quanto segue: quando S4 supera la soglia
max3 si disattiva la pompa A1.
Tutti i programmi +4: i due circuiti di energia solare ricevono delle soglie di attivazione separate su
S1. L'uscita A1 continua a mantenere min1 ed A2 si attiva con min2.
L'assegnazione della precedenza tra AC1 und AC2 viene impostata nel menu parametri, sotto la
voce AP. Inoltre è possibile impostare una funzione di precedenza dell'impianto solare per questo
schema all'interno del menu, sotto la voce PRIOR.
Il manuale completo con tutti schemi e programmi può essere scaricato della pagina internet:
www.ta.co.at sezione DOWNLOADS
S1
A1 A2
Impostazioni necessarie:
max1 ... limitazione AC1 S2
max2 ... limitazione AC2 S3
diff2
max3 ... vedi tutti i programmi +2
min1 ... temp. attiv. coll. S1
min2 ... vedi tutti i programmi +4
... coll. S1 – AC1 S2
diff1
... coll. S1 – AC2 S3
diff2
S3
A3
 A1
 A2
 A1, A2
 A1
 A2
Italiano
AC 2
