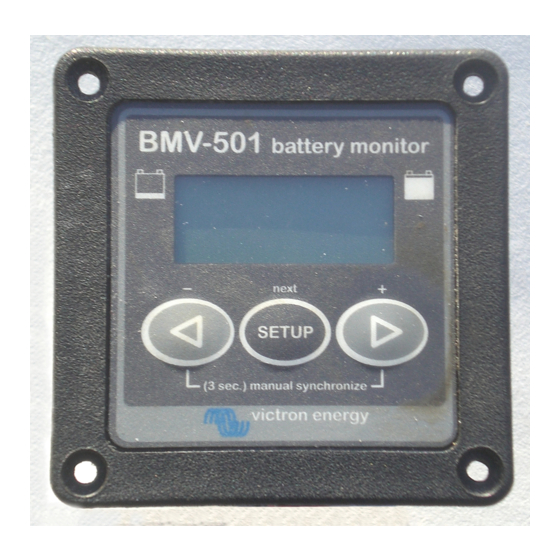

- Página 1 MANUAL Monitor de baterías BMV-501...
-
Página 3: Introducción
CA de alta calidad en lugares dónde no se dispone de red eléctrica. Se puede crear un sistema energético autónomo y automático formado de un inversor y un cargador de baterías de Victron Energy, acoplados a unas baterías que dispongan de la capacidad suficiente. -
Página 4: Tabla De Contenido
¿Por qué debo controlar mi batería? ... 6 ¿Como funciona el BMV-501? ... . . 6 2. CONFIGURACIÓN DEL BMV-501 .. -
Página 5: Información Básica Sobre Monitores De Batería
5 amperios durante un periodo de 20 horas tiene una capacidad de 100 Ah. (5 * 20 = 100). El BMV-501 mide continuamente el flujo de corriente neto que entra o sale de la batería, de manera que puede calcular la cantidad de energía que sale o entra en la misma. - Página 6 (state-of-charge) para un control preciso de la batería. Además de la function principal del BMV-501, mostrar el estado real de la batería, este monitor ofrece muchas otras posibilidades. La lectura de la tensión, corriente y temperatura reales de la batería (con sensor opcional de temperatura), la posibilidad de almacenar un histórico de...
-
Página 7: Configuración Del Bmv-501
501 está completamente instalado de acuerdo con la guía de instalación adjunta. Una vez instalado su BMV-501, es el momento de ajustar el monitor de baterías a su sistema de baterías. Pero antes de hablar sobre las funciones del menú de configuración, se explican cuatro importantes asuntos en los capítulos siguientes. -
Página 8: Factor De Eficacia De La Carga (Cef)
Ah. reales en la misma. Este valor de eficacia se denomina Factor de Eficacia de la Carga (CEF por sus siglas en inglés) e irá disminuyendo con la vida útil de la batería. El BMV-501 puede calcular automáticamente el CEF de la batería. - Página 9 Ritmo de 5 hrs., C5 = 75 Ah. → t1 = 5 hrs. → I1 = 75 Ah./5 hrs. = 15 A. Ritmo de 20 hrs., C20 = 100 Ah. (capacidad nominal) → t2 = 20 hrs. → I2 = 100 Ah./20 hrs. = 5 A. −...
-
Página 10: Parámetros De Carga
100,0%. Al sincronizar con precision los parámetros de carga en el BMV-501, el monitor de la batería podrá sincronizarse automáticamente con el cargador cuando alcance la etapa de “carga lenta”. -
Página 11: Resumen De Las Funciones
Observe que cargar la batería completamente periódicamente (al menos una vez al mes) no sólo la mantiene sincronizada con el BMV-501, sino que también evita que se produzcan en la misma pérdidas de capacidad sustanciales que limitan su vida útil. - Página 12 F14, F16, F17 o F20. El la mayoría de sistemas de baterías, debería ser suficiente con ajustar sólo los valores de las Funciones F01, F02, F03, F07 y F08. F01: Capacidad de la batería en amperios/hora (Ah.). Esta debe ser la capacidad a un ritmo de descarga de 20 hrs. y a 20ºC. Defecto : 200 Ah.
- Página 13 debe cargarse. El cálculo del tiempo restante también está vinculado a este valor. Se recomienda mantener este valor alrededor del 50,0%. Defecto : 50,0% Rango : 0,0 – 99,0% Paso de progresión : 1,0% F06: Alarma de batería baja OFF. Cuando el porcentaje de estado de la carga supere este valor y se active el relé...
- Página 14 capítulo 2.2 para obtener más información y ver un ejemplo de cómo se calcula el exponente Peukert de su batería. Defecto : 1,25 Rango : 1,00 – 1,50 Paso de progresión : 0,01 F11: Temperatua de la batería. En esta Función se puede ajustar la temperatura media de la batería.
- Página 15 +0,05 A., y debido a pequeños ruidos o pequeñas descompensaciones el monitor de la batería mide -0,05 A., a la larga el BMV-501 podría indicar erróneamente que la batería necesita cargarse.
-
Página 16: Funcionamiento General
¡Su BMV-501 está ahora listo para su uso! 3. FUNCIONAMIENTO GENERAL En el modo de funcionamiento normal, el BMV-501 puede mostrar los seis valores más importantes del sistema DC. Utilice las teclas < y > para seleccionar el parámetro deseado. - Página 17 BMV-501. Si se pierde la conexión con el sensor de temperatura, la pantalla mostrará cuatro rallas (- - - El BMV-501 también indica si la batería necesita recargarse o si está completamente cargada. Estas indicaciones se hacen mediante los indicadores “CHARGE BATTERY FULL”, en la parte inferior de la...
-
Página 18: Opciones Avanzadas
501 también ofrece características avanzadas adicionales. Estas características se explicarán en los tres próximos capítulos. Histórico de datos El BMV-501 es capaz de guardar en memoria eventos especiales en forma de histórico de datos. Los siguientes eventos se guardan como histórico de datos:... -
Página 19: Super-Lock
BMV-501, y evitar así cualquier consumo innecesario. Utilizando el software para Windows 95/98/ME/2000/XP ® , especialmente creado para el BMV-501, el usuario podrá ver simultáneamente todos los parámetros. El BMV-501 también puede programarse completamente a través de este enlace, además de poderse guardar en disco toda la configuración de las funciones. - Página 20 No pueden realizarse cambios - Compruebe que el Setup-lock en el modo de configuración esté en OFF (Función F20) - El BMV-501 puede estar bloqueado por el Super-lock. Pídale la contraseña al instalador para desbloquear el monitor por medio del PC-link.
-
Página 21: Garantía
Garantía Victron Energy B.V. garantiza que este monitor de baterías está libre de defectos de mano de obra o materiales por un periodo de 24 meses a partir de la fecha de compra. Durante este periodo, Victron Energy B.V. - Página 22 ± 0,4% corriente Dimensiones: Panel frontal 65 x 65 mm. Diámetro del cuerpo ∅ 52 mm. Profundidad total 72 mm. Peso neto: BMV-501 70 gr. Derivador 315 gr. Material: cuerpo pegatina Poliéster Equipado con: - Contacto sin tensión, normalmente abierto, contacto de alarma (60V/1A max.)
- Página 23 A./50 mV. - Este manual - Una guía de instalación - Una plantilla de perforación adhesiva Accesorios: - Kit de conexión BMV-501 art. ASS030077000 (long. 10 m.) art. ASS030078000 (long. 15 m.) art. ASS030079000 (long. 20 m.) art. ASS030080000 (long. 30 m.) - Sensor de temperatura BMV- art.
-
Página 24: Declaración De Conformidad
Declaración de conformidad IMPORTADOR : Victron Energy B.V. DIRECCIÓN : De Paal 35 1351 JG Almere Países Bajos Declara que el siguiente producto: TIPO DE PRODUCTO : Monitor de baterías MARCA : Victron Energy MODELO : BMV-501 Es conforme a los requisitos de las siguientes Directivas de la Unión...
