2- INSTALACIÓN DE LAS UNIDADES INTERIORES

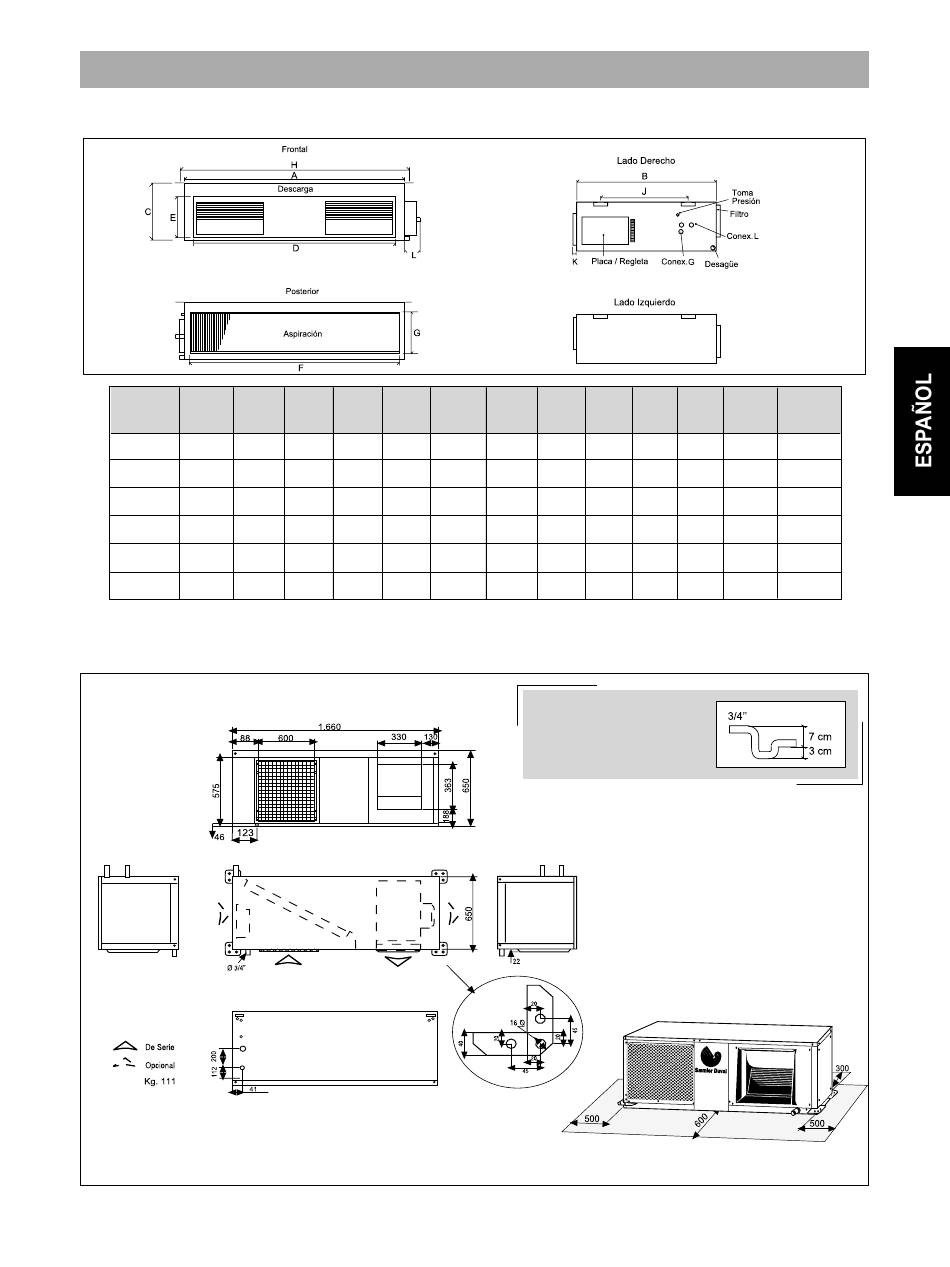

2.1.6 DIMENSIONES DE LAS UNIDADES INTERIORES (EDI)

MODELOS A B
050 EDI 1.000 525
065 EDI 1.000 525
085 EDI 1.010 666
105 EDI 1.210 666
130 EDI 1.315 700
180 EDI 1.400 840

2.1.7 DIMENSIONES DE LAS UNIDADES INTERIORES (EZHI)

Unidades en mm.
C D E F
240 878 156 940
240 878 156 940
295 900 196 950
295 1.100 196 1.150
315 1.100 196 1.150
361 1.047 225 1.305
G H J K
170 1.040 246 34
170 1.040 246 34
230 1.050 325 34
230 1.250 325 34
250 1.355 335 34
305 1.445 455 34
Es muy importante la
colocación de un sifón en
cada desagüe.
Ubicación de la Unidad Interior
L Kg. Conex.
100 29 Soldar
100 30 Soldar
100 40 Soldar
100 47 Soldar
100 53 Soldar
100 60 Soldar
Unidades en mm.
