Festo MSE6-C2M Traducción Del Manual Original

Festo MSE6-C2M Traducción Del Manual Original

Módulo de eficiencia energética
Ocultar thumbs Ver también para MSE6-C2M:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

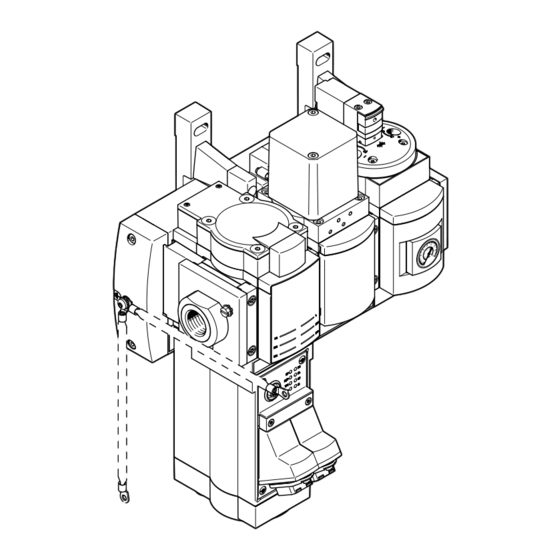

MSE6-C2M
Módulo de eficiencia energética
Descripción | Puesta
en funcionamiento,
Función, Electrónica
8123403
8123403
2019-11a
[8123406]

Publicidad

Tabla de contenido
loading

Manuales relacionados para Festo MSE6-C2M

Resumen de contenidos para Festo MSE6-C2M

  • Página 1 MSE6-C2M Módulo de eficiencia energética Descripción | Puesta en funcionamiento, Función, Electrónica 8123403 8123403 2019-11a [8123406]...
  • Página 2 Traducción del manual original ® PI PROFIBUS PROFINET es una marca registrada del propietario correspondiente de la marca en de- terminados países. Festo — MSE6-C2M — 2019-11a...

  • Página 3: Tabla De Contenido

    7.5.2 Modo ‘Regulación de la presión y bloqueo’ controlado por el usuario (USER)..31 7.5.3 Modo ‘Regulación de presión y bloqueo’ automático (AUTO)......... 32 7.5.4 Estados funcionales....................34 7.5.5 Estructura de funciones..................36 Entradas eléctricas....................... 38 Festo — MSE6-C2M — 2019-11a...
  • Página 4 Diagnosis........................76 10.1 Números de error......................77 Ejemplos de puesta en funcionamiento Parametrización..........81 11.1 Ejemplo de puesta en funcionamiento - Función automática de cierre......81 11.2 Ejemplo de puesta en servicio - Supervisión caída de presión........84 Festo — MSE6-C2M — 2019-11a...

  • Página 5: Documentos Aplicables

    Téngase en cuenta que al desconectar la presión de entrada, en la salida puede permanecer, de- pendiendo del funcionamiento, una presión residual de < 1 bar (< 0,1 MPa). Uso previsto El módulo de eficiencia energética MSE6-C2M sirve para supervisar y optimizar el consumo de aire comprimido mediante las presiones de salida regulables. Uso incorrecto previsible Entre los usos no previstos se cuentan los siguientes usos incorrectos previsibles: –...

  • Página 6: Cualificación Del Personal Técnico

    Información sobre los nodos de bus den campo CPX è www.festo.com/sp. – Información sobre la documentación breve del CPX-Extension è www.festo.com/sp. Servicio técnico Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo è www.festo.com. Festo — MSE6-C2M — 2019-11a...

  • Página 7: Guía De Productos

    7 Conexión entradas eléctricas Entrada aire comprimido 8 Conexión de las salidas eléctricas 2 Conexión neumática 2: 9 Solo MSE6-C2M...-M: conexión CPX-Exten- Salida aire comprimido sion Línea 1 para conectar a aparatos con 3 Válvula de cierre con sensor de presión conexión CPX-Extension Línea 2 4 Manómetro...

  • Página 8: Elementos De Conexión

    Elementos de indicación del nodo de bus è 6 Puesta en funcionamiento. 5.1.3 Elementos de conexión Entradas y salidas eléctricas El producto posee dos entradas eléctricas y dos salidas eléctricas. Nodos de bus El producto posee un nodo de bus PROFINET CPX-FB34. Festo — MSE6-C2M — 2019-11a...
  • Página 9 Alimentación de la tensión de EL/SEN funcionamiento de la electróni- ca y sensores 0 V U Tensión de funcionamiento para EL/SEN la electrónica y sensores 24 V DC U Alimentación de la tensión de la OUT/A carga de la técnica de los actua- dores Festo — MSE6-C2M — 2019-11a...

  • Página 10: Funciones

    Tierra funcional Tab. 6 Ocupación de clavijas para módulo de alimentación del sistema CPX-Extension (solo módulo de eficiencia energética MSE6-C2M-…-M) El producto posee una conexión CPX-Extension Línea 1. Emplear exclusivamente el cable de conexión Extension preconfeccionado de Festo è www.festo.com/catalogue.
  • Página 11 Accediendo a los parámetros internos, se puede influir sobre el comportamiento del producto, p. B.: – Procedimiento de diagnosis mediante la habilitación de mensajes de diagnóstico que se puedan enmascarar – Determinación de las unidades y del intervalo de medición – Ajuste de los valores límite Festo — MSE6-C2M — 2019-11a...

  • Página 12: Configuración Eléctrica Del Sistema

    – CPX-2AA-U-I (2 salidas analógicas) El MSE6-C2M consta de las subfunciones del módulo de eficiencia energética y del nodo de bus de campo, a cada una de las cuales se le asigna su propio número de módulo fijo. A través del CPX-Extensión, se pueden conectar otros módulos al MSE6-C2M-…-M. Estos forman un sistema completo con el MSE6-C2M-...-M y tienen un número de módulo consecutivo (a partir del nú-...
  • Página 13 Tab. 8 Números de módulo Las siguientes figuras muestran las vías de comunicación para las configuraciones de sistema con el MSE6-C2M-..-M y las ampliaciones del sistema mediante el CPX-Extensión. 1 Módulo enchufable o escáner de red/maes- 3 Configurador específico de la red tro de bus 4 Módulo de eficiencia energética...

  • Página 14: Combinación Con Módulos Ms6

    3 Configurador específico de la red Fig. 3 Configuración del sistema con módulos MSE6-C2M-...-M y 3 CPX-EA (configuración máxima) Combinación con módulos MS6 El producto se puede ampliar a la izquierda y a la derecha con unidades de mantenimiento de la serie MS6.

  • Página 15: Puesta En Funcionamiento Del Producto

    Fig. 4 Pasos de la puesta en funcionamiento Preparación de la puesta en funcionamiento 1. Comprobar el conexionado de los tubos neumáticos. 2. Verificar el cableado eléctrico. 3. Verificar la conexión a tierra. 4. Verificar los ajustes del interruptor DIL. Festo — MSE6-C2M — 2019-11a...

  • Página 16: Puesta En Funcionamiento Con Nodos De Bus Cpx-M-Fb34

    Información sobre los interruptores DIL è www.festo.com/sp. Puesta en funcionamiento con nodos de bus CPX-M-FB34 En esta sección se ofrece una vista general de las interfaces del nodo de bus. Información detallada sobre el nodo de bus è www.festo.com/sp. 6.3.1 Interfaces y elementos de indicación Interfaces y elementos de indicación del nodo de bus CPX-M-FB34...

  • Página 17: Uso De La Tarjeta De Memoria

    1. Desconectar la alimentación eléctrica. 2. Desenroscar los tornillos de retención de la tapa. 3. Retirar la tapa. 4. Insertar la tarjeta de memoria. Festo — MSE6-C2M — 2019-11a...

  • Página 18: Interfaz De Red

    Tab. 11 Ocupación de clavijas de las interfaces de red en el nodo de bus CPX-M-FB34 (RJ45) Conectar el nodo de bus a la red con un conector de Festo (FBS-RJ45-PP-GS). El conector está diseñado para cables Ethernet con un diámetro de 5 … 8 mm.

  • Página 19: Ajuste De Los Interruptores Dil

    Ajuste de los interruptores DIL Con los interruptores DIL se ajustan los siguientes parámetros: – Modo de funcionamiento (el MSE6-C2M-…(-M) es compatible solo con el modo de funcionamiento Remote I/O en combinación con el nodos de bus CPX-M-FB34) – Modo de diagnosis 1.
  • Página 20 Puesta en funcionamiento Ajuste del modo de funcionamiento (interruptor DIL 1) El MSE6-C2M-…(-M) es compatible con el nodo de bus CPX-M-FB34 solo en el modo de funcionamien- to Remote I/O (ajuste de fábrica). Todos los elementos de conmutación del interruptor DIL 1 deben encontrarse en posición OFF.

  • Página 21: Puesta En Funcionamiento Y Configuración

    1. Iniciar el software de control. 2. Crear un proyecto nuevo: [File] > [New…]. 3. Introducir el nombre del proyecto, p. ej. MSE6-C2M, PROFINET. 4. Introducir el control utilizado: [Insert] > [Station, p. ej. SIMATIC 300 Station]. 5. Ampliar el árbol de proyecto y seleccionar el control.
  • Página 22 5. Haga clic con el botón derecho en la interfaz, por ejemplo, X2 y [Insert PROFINET IO System]. Incorporación de la estación PROFINET (Station) • Arrastrar el símbolo de estado MSE6-C2M-5000-FB34 desde el catálogo de hardware a la línea de bus del sistema PROFINET-IO. \PROFINET-IO\Additional Field Devices\Valves\Festo MSE Air Supply –...

  • Página 23: Puesta En Funcionamiento Sin Fallos, Estado Operativo Normal

    Force. 1) Solo cuando se utiliza la conexión: Luz permanente: (Conexión de red correcta). Tab. 14 Estado operativo normal del MSE6-C2M-…(-M) con nodo de bus CPX-M-FB34 Función de medición y control Los párrafos siguientes ofrecen un sumario sobre cada una de las funciones de medición y control del producto y muestran las opciones de ajuste y las variables de influencia.

  • Página 24: Consumo

    El impulso de medición se pone a disposición en la entrada ‘Impulso de medición consumo VC’ (Em.3.7). Además, la señal se emite en la salida eléctrica 0 si el parámetro ‘Seleccionar señal DO0’ tie- ne el valorPm.28.3 = 1. Festo — MSE6-C2M — 2019-11a...

  • Página 25: Presión

    Fig. 9 Diagrama de bloques de la función Consumo Presión Señal de entrada El valor de medición presión de salida P2 se calcula de acuerdo al parámetro ‘Unidad de presión’ (Pm.8.0-8.1) y se pone a disposición como señal de entrada Presión P2 (Em.2). Festo — MSE6-C2M — 2019-11a...
  • Página 26 LED de estado P2 LED P2 apagado LED P2 parpadea LED P2 encendido Em.3.6: Supervisión valor límite inferior presión P2 Fig. 10 Supervisión ‘Valor límite inferior de la presión P2’ e indicación del estado (caso 1) Festo — MSE6-C2M — 2019-11a...
  • Página 27 Supervisión del sensor En el caso de producirse un error de sensor, se emite el mensaje de error correspondiente que no pue- de desactivarse. Festo — MSE6-C2M — 2019-11a...

  • Página 28: Variación De La Presión

    ‘Valor límite superior de la variación de la presión’ DP2_OGR y se supervisa si se supera dicho valor límite superior. Con una supervisión del valor límite activada, se genera un mensaje de diagnosis cuando el parámetro ABS(DP2) > DP2_OGR. Festo — MSE6-C2M — 2019-11a...

  • Página 29: Estructura De Funciones

    El valor de medición de la variación de presión DP2 se calcula de acuerdo a los parámetros ajustados en ‘Unidad de presión’ (Pm.8.0-8.1) y ‘Tiempo de medición de la variación de la presión’ (Pm.10), y puede representarse como una entrada de señal seleccionable en Em.5 y/o Em.6. Festo — MSE6-C2M — 2019-11a...

  • Página 30: Función De Regulación Y De Bloqueo

    Auto Normal. Si el caudal desciende por debajo del valor límite de caudal ajusta- do durante el período de tiempo especificado, la la función de regulación de la presión y bloqueo au- Festo — MSE6-C2M — 2019-11a...

  • Página 31: Modo 'REgulación De La Presión Y Bloqueo' Controlado Por El Usuario (User)

    ‘Límite del aumento de la presión de consigna’ (Pm.28.4-28.6). El diagrama de tiempo muestra el comportamiento del módulo tras el encendido ‘Power-On’ y el pos- terior ajuste variable de la presión de consigna a 2 valores diferentes. Festo — MSE6-C2M — 2019-11a...

  • Página 32: Modo 'REgulación De Presión Y Bloqueo' Automático (Auto)

    (Em.3.8-3.11 = 8). Para cambiar la presión de consigna de Auto Normal a Auto Standby en el estado AUTO_HOLD, la sali- da ‘Control Auto-Enable’ (Am.0.5 = 1) debe estar activada. Esto puede ser permanente o puede ser Festo — MSE6-C2M — 2019-11a...
  • Página 33 Empleando una evolución de caudal a modo de ejemplo, la siguiente figura ofrece una visión general de las señales de medición, control y estado relevantes de la función ‘Regulación de presión y bloqueo’ automática. Para restablecer el Q_low-Timers, se ajusta la salida Q_low-Timer-Reset (Am.0.2) como fuente de señal. Festo — MSE6-C2M — 2019-11a...

  • Página 34: Estados Funcionales

    USER_PON USER Regulación de la presión hasta alcanzar la ‘Presión de consigna Power-On’ ajustada USER_MIN USER Regulación de la presión hasta alcanzar la presión de consigna mínima (2,5 bar) Festo — MSE6-C2M — 2019-11a...
  • Página 35 Regulación de la presión hasta alcanzar la ‘Presión de consigna Auto Standby’ parametrizada AUTO_RISE AUTO Aumento de la presión hasta alcanzar la ‘Presión de consigna Auto Normal’ parametrizada Tab. 15 Posibles estados funcionales en todos los modos de funcionamiento Festo — MSE6-C2M — 2019-11a...

  • Página 36: Estructura De Funciones

    ‘Control Auto del tiempo de retardo’ (Pm.17-18). El estado Temporizador se muestra en la entrada Estado Q_low-Timer (Em.3.4-3.5) y puede adoptar los siguientes valores: – 0 = RES: el temporizador se restablece y no se inicia. Festo — MSE6-C2M — 2019-11a...
  • Página 37 (Pm.8.2-8.3), ‘Norma de caudal (Pm.8.6-8.7) y ‘Control Auto valor límite de caudal’ (Pm.19-20), estos serán verificados para comprobar que estén dentro de los valores admisibles. En caso de error, si la supervisión de errores de parámetro (Pm.0.7) está activada se generará el mensaje de error corres- pondiente. Festo — MSE6-C2M — 2019-11a...

  • Página 38: Entradas Eléctricas

    Si se activa la diagnosis con el parámetro ‘Supervisión cortocircuito/sobrecarga en alimentación de sensores’ (Pm.0.0), se genera el correspondiente mensaje de error en caso de sobrecarga. m = número de módulo (0) Festo — MSE6-C2M — 2019-11a...

  • Página 39: Salidas Eléctricas

    0 y 1 si, al menos, hay 1 canal sobrecargado. Supervisión de la alimentación de actuadores La alimentación del actuador se supervisa para detectar subtensiones. En caso de error, si la supervi- sión (Pm.0.2) está activada se generará el mensaje de error correspondiente. Festo — MSE6-C2M — 2019-11a...

  • Página 40: Datos De Entrada/Salida

    Am.1 Valor de medición V0 (32 Bit) Acceso a los datos mediante da- tos de entrada seleccionables: Valor de medición V1 (16 Bit) Em.5, Em.6 Valor de medición V1 (32 Bit) – Impulso de medición VC Em.3.7 Festo — MSE6-C2M — 2019-11a...

  • Página 41: Función Datos De Entrada

    Selección presión de consigna Am.0.3-0.4 Usuario – Control Auto-Enable Am.0.5 – Presión de consigna Usuario Am.2 Entradas eléctricas – Supervisión Em.3.1 Alimentación de sensores – Estado entrada eléctrica 0 Em.3.2 – Estado entrada eléctrica 1 Em.3.3 Festo — MSE6-C2M — 2019-11a...

  • Página 42: Descripción De Datos I/O

    Las palabras de entrada y de salida de todos los datos I/O se representan en el formato Motorola (MSB-LSB). • Las palabras de entrada (2 Byte, 16 Bit) se transmiten al control superior. • Las palabras de salida (2 Byte, 16 Bit) son transmitidas por el control superior. Festo — MSE6-C2M — 2019-11a...

  • Página 43: Palabra De Salida Am.0 Control De Módulo [Modul Control]

    (predeterminado) – 1 = Modo de funcionamiento función ‘Regulación de la presión y bloqueo’ automática activa El bit de datos B2 tiene los siguientes valores: – 0 = sin cambio de estado del Q_low-Timers (predeterminado) – 1 = Restablecimiento del Q_low-Timers Festo — MSE6-C2M — 2019-11a...

  • Página 44: Palabra De Salida Am.1 Dirección De Entrada [Input Address]

    1 = Función reset activa: el valor del consumo medido se restablece al valor 0 8.2.2 Palabra de salida Am.1 Dirección de entrada [Input address] La palabra de salida Am.1 pertenece a la función ‘Datos de entrada seleccionables’ y se describe en el capítulo del mismo nombre. Festo — MSE6-C2M — 2019-11a...

  • Página 45: Palabra De Salida Am.2 Presión De Consigna P2 [Set Point Pressure P2]

    Formato de datos palabra de entrada VZ + 15 Bit justificado a la derecha D14 D13 D12 D11 D10 D9 B14 B13 B12 B11 B10 B9 Abreviaturas empleadas Signo (con formato de datos Sig. + 15 Bit siempre = 0, es decir, valor positivo) B0   B14 Valor de caudal … Festo — MSE6-C2M — 2019-11a...

  • Página 46: Palabra De Entrada Em.1 Consumo [Consumption]

    Valor de consumo … D0   D15 Campo de datos de entrada de 16 bits … MSB/LSB most significant bit (bit más significativo)/least significant bit (bit menos significativo) Tab. 21 Formato de datos palabra de entrada Em.1 Consumo Festo — MSE6-C2M — 2019-11a...

  • Página 47: Palabra De Entrada Em.2 Presión P2 [Pressure P2]

    El valor de la variación de la presión solamente se puede representar mediante los datos de entrada seleccionables como valor de 16 bit con signo en las palabras de entrada Em.5 y/o Em.6 según la uni- dad de presión y el ‘Tiempo de medición de la variación de la presión’ parametrizados. Festo — MSE6-C2M — 2019-11a...

  • Página 48: Palabra De Entrada Em.3 Estado De Módulo [Status]

    Supervisión salida eléctrica 1 D0   D15 Campo de datos de entrada de 16 bits … MSB/LSB most significant bit (bit más significativo)/least significant bit (bit menos significativo) Tab. 25 Formato de datos palabra de entrada Em.3 Estado de módulo Festo — MSE6-C2M — 2019-11a...

  • Página 49: Auto Standby

    El bit de datos B6 tiene los siguientes valores: – 0 = Presión P2 es ³ que el valor del parámetro ‘Valor límite inferior de la presión P2’ – 1 = Presión P2 es < que el valor del parámetro ‘Valor límite inferior de la presión P2’ Festo — MSE6-C2M — 2019-11a...

  • Página 50: Función Datos De Entrada Seleccionables

    Las palabras de entrada y de salida de todos los datos I/O se representan en el formato Motorola (MSB-LSB). La función ‘Datos de entrada seleccionables’ permite contar con un acceso de lectura especial a los datos de módulo funcionales. Ajustando una dirección en la palabra de salida Am.1, se puede, en fun- Festo — MSE6-C2M — 2019-11a...

  • Página 51: Procedimiento

    Bit de salida con valor fijo 0 D0   D15 Campo de datos de salida de 16 bits … MSB/LSB most significant bit (bit más significativo)/least significant bit (bit menos significativo) Tab. 26 Formato de datos palabra de salida Am.1 Festo — MSE6-C2M — 2019-11a...

  • Página 52: Palabra De Entrada Em.4 Dirección De Entrada Seleccionada

    Valor de datos de entrada 0 de la dirección actualmente ajustada … D0   D15 Campo de datos de entrada de 16 bits … MSB/LSB most significant bit (bit más significativo)/least significant bit (bit menos significativo) Tab. 28 Formato de datos palabra de entrada Em.5 Festo — MSE6-C2M — 2019-11a...

  • Página 53: Palabra De Entrada Em.6 Palabra De Datos De Entrada Seleccionada

    32 Bit 10002 0x2712 Tiempo de funcio- Tiempo de funcio- Tiempo de funcio- namiento del mó- namiento del mó- namiento del mó- dulo dulo dulo con limita- B31   B16 B15   B0 ción de 32 bit … … Festo — MSE6-C2M — 2019-11a...

  • Página 54: Datos De Entrada De 16 Bits Libremente Combinables, Seleccionables Con Direc- Ción Calculable

    – Valor de dirección = (valor de dirección de datos en Em.6) x 256 + (dirección de datos en Em.5) Un valor de dirección solamente es válido cuando también lo son los diferentes valores de dirección individuales (valor Low Byte, valor High Byte). Festo — MSE6-C2M — 2019-11a...
  • Página 55 High Byte (8 bit): Canal de error (Em.x, Am.x continuo) 0x07 todos los errores de todos los errores del módulo módulo (independiente de la activación para- metrizada): Low Byte (8 Bit): Número de error High Byte (8 bit): Festo — MSE6-C2M — 2019-11a...

  • Página 56: Parámetros

    El producto solamente puede parametrizarse mediante la interfaz de bus de campo o de diagnosis. Los parámetros de módulo se distinguen de la siguiente manera: – Parámetros de módulo modificables – Parámetros de módulo de solo lectura Información detallada sobre la parametrización è 1 Documentos aplicables. Festo — MSE6-C2M — 2019-11a...
  • Página 57 – – – – Bit 4: función de ahorro de energía pantalla – – – – – – 4828 Tiempo de medición de la va- + m * 64 + 10 riación de la presión Festo — MSE6-C2M — 2019-11a...
  • Página 58  5: tiempo de rebote … entradas digitales – – – – – – Bit 6: Comportamiento ali- mentación de sensores U SEN/EL tras cortocircuito/sobrecarga – – – – – – Bit 7: comportamiento salidas digitales tras cortocircuito/so- brecarga Festo — MSE6-C2M — 2019-11a...

  • Página 59: Parámetros De Módulo Modificables

    La supervisión activada supone: – Los errores se envían al nodo de bus. – Los errores se muestran a través del LED de error de módulo Descripción Supervisión SCS [Monitor SCS] (cortocircuito/sobrecarga en alimenta- ción de sensores) Festo — MSE6-C2M — 2019-11a...
  • Página 60 No admisible … Observación Estando activada la supervisión de parámetros (Pm.0.7), los valores inadmisibles provocan el error de parametrización FN29 10.1 Números de error. è Tab. 36 Parámetro de módulo ‘Supervisión de valor límite’ startup Festo — MSE6-C2M — 2019-11a...
  • Página 61 Al cambiar el parámetro de módulo ‘Unidad de presión’, se mantienen los valores de otros parámetros de módulo relativos a la presión sin cambiar y no se adaptan automáticamente. Tab. 37 Parámetro de módulo ‘Unidad de presión’ Festo — MSE6-C2M — 2019-11a...
  • Página 62 ³ 1 0 1 1 No admisible Observación Estando activada la supervisión de parámetros (Pm.0.7), los valores inadmisibles provocan el error de parametrización FN29 10.1 Números de error. è Tab. 39 Parámetro de módulo ‘Unidad de Consumo’ Festo — MSE6-C2M — 2019-11a...
  • Página 63 [Inactive] 1 = activo [Active] Observación Este parámetro no se soporta actualmente. El parámetro puede aparecer en las he- rramientas de software para la parametrización del producto. Tab. 41 Parámetro de módulo funciones de ahorro de energía Festo — MSE6-C2M — 2019-11a...
  • Página 64 4828 + m * 64 + 12 (High Byte) Descripción Para el módulo se puede ajustar un valor límite superior de flujo. Valores Valor de 2 bytes: low byte + 256 * High byte Predeterminado: 32767 (Low Byte = 255; High Byte = 127) Valores admisibles: 0   32767 … Festo — MSE6-C2M — 2019-11a...
  • Página 65 Para el módulo se puede ajustar un valor límite superior para la variación de la pre- sión. Valores Valor de 2 bytes: low byte + 256 * High byte Predeterminado: 32767 (Low Byte = 160 = 0xA0; High Byte = 15 = 0x0F) Valores admisibles: 0   32767 … Festo — MSE6-C2M — 2019-11a...
  • Página 66 (Am.0.1 = 1) y durante el tiempo parametrizado en ‘Control Auto del tiempo de retardo’ (Pm.17-18), no se debe alcanzar de manera constante para que el Q_low-Timer cambie al estado vencido (UP). Con la salida activa Auto-Enable (Am.0.5 = 1) el producto conmuta automáticamente al estado cerrado. Festo — MSE6-C2M — 2019-11a...
  • Página 67 – mbar: 2500   10000 … – kPa: 250   1000 … – psi/10: 363   1450 … Tab. 48 Parámetro de módulo ‘Presión de consigna Auto Normal’ Festo — MSE6-C2M — 2019-11a...
  • Página 68 El resultado se señaliza en la entrada Em.3.6 y con el LED de estado P2. Descripción detallada 7.3 Presión. è Tab. 50 Parámetro de módulo ‘Valor límite inferior de la presión P2’ Festo — MSE6-C2M — 2019-11a...
  • Página 69 El parámetro determina si la prolongación de la señal para la entrada eléctrica 1 es- tá activa o no. Bit 1 Valores 0 = no está activa (predeterminado) [Inactive] 1 =  activo [Active] Tab. 52 Parámetro de módulo ‘Prolongación de la señal Canal DI1’ Festo — MSE6-C2M — 2019-11a...
  • Página 70 El tiempo de prolongación de la señal determinado con este parámetro vale para las entradas eléctricas de este módulo y puede activarse por canales mediante pa- rámetros de módulo aparte. Tab. 53 Parámetro de módulo ‘Tiempo de prolongación de la señal DI’ Festo — MSE6-C2M — 2019-11a...
  • Página 71 En el caso del ajuste ‘dejar desconectado’, será necesario apagar la alimentación y volverla a conectar para que regrese la tensión. – Comprobar cuál es el ajuste necesario para que el sistema funcione con seguri- dad. Tab. 55 Comportamiento de parámetro de módulo tras cortocircuito en sensor Festo — MSE6-C2M — 2019-11a...
  • Página 72 1 0 2 = DI1 Entrada eléctrica 1 1 1 3 = Am.0.2 OR DI0 Señal OR lógica: Salida Am.0.2 Entrada eléctrica 0 (Señal 1, si Am.0.2 = 1 o la entrada eléc- trica 0 = 1) Tab. 57 Parámetro de módulo ‘Selección Reset Q_low-Timer’ Festo — MSE6-C2M — 2019-11a...
  • Página 73 0 es el valor de salida Am.0.6 1: DO0 = VC_PULSE La fuente de señal para la salida eléctri- ca 0 es la señal de pulso de medición de la medición de consumo continuo VC Tab. 59 Parámetro de módulo ‘Selección salida DO0’ Festo — MSE6-C2M — 2019-11a...
  • Página 74 Los ajustes de fábrica no afectan al comportamiento del módulo. Bit 7 Valores 0 = control con Am.0.8-9 (preajuste) [Control with Am.0.8-9] 1 = Control con DI1 [Control with DI1] Festo — MSE6-C2M — 2019-11a...

  • Página 75: Parámetros De Módulo De Solo Lectura

    El contador de ciclos de conmutación está limitado a un valor máximo de 65535. Si el proceso se realiza más de 65535 veces, el parámetro se queda con este valor. Este parámetro es de solo lectura. Tab. 63 Parámetro de módulo ‘Ciclos de conmutación válvula de cierre’ Festo — MSE6-C2M — 2019-11a...

  • Página 76: Diagnosis

    Acceso de lectura a los parámetros y datos internos Funciones de diagnosis Funciones de diagnosis o servicios de co- específicas de la red municación p. ej. DPV1 (PROFIBUS) Tab. 64 Descripción de las opciones de diagnosis Festo — MSE6-C2M — 2019-11a...

  • Página 77: Números De Error

    Supervisión das eléctricas necesario. El número del canal defectuo- Cortocircuito/ en, al menos, so se señaliza en las entradas Em.3.14 Sobrecarga una salida eléc- (DO0) y Em.3.15 (DO1). Salidas eléctri- trica Festo — MSE6-C2M — 2019-11a...
  • Página 78 El módulo o canal han caído [Module/channel failure] Em.0 Sensor de cau- – Se requiere desconectar y volver a co- no se puede dal defectuoso nectar la alimentación desactivar – Si el error aparece repetidas veces, sus- tituir el equipo Festo — MSE6-C2M — 2019-11a...
  • Página 79 24 V DC y, en caso necesario, Supervisión la tensión de aumentarla Uaus/Uven carga de 24 – Verificar el cableado de la alimentación V DC de tensión de carga y, en caso necesa- rio, repararlo Festo — MSE6-C2M — 2019-11a...
  • Página 80 ‘Tiempo de me- dición de la va- riación de la presión’ Em.5 Error en el ajus- te del parámetro ‘Supervisión de valor límite’ star- Am.0 Error al ajustar el parámetro ‘Control Auto va- lor límite de caudal’ Festo — MSE6-C2M — 2019-11a...

  • Página 81: Ejemplos De Puesta En Funcionamiento Parametrización

    Tab. 65 Números de error específicos del módulo Ejemplos de puesta en funcionamiento Parametrización 11.1 Ejemplo de puesta en funcionamiento - Función automática de cierre Cada sistema debe ajustarse individualmente. Los valores del ejemplo solo sirven de referencia apro- ximada. Festo — MSE6-C2M — 2019-11a...
  • Página 82 Valores de ejemplo en el estado ‘Alimentación de aire’: – caudal mínimo en el modo producción: 250 l/min – tiempo de pausa máximo en el modo producción: 2 min – caudal máximo durante paradas de producción: 80 l/min Festo — MSE6-C2M — 2019-11a...
  • Página 83 El estado del Q_low-Timer es UP (Em.3.4-3.5 = 2) y el estado del módulo es AUTO_SHUTOFF (Em.3.8-3.11 = 11) o AUTO_STANDBY (Em.3.8-3.11 = 12). – Para pasar al estado de regulación de la presión AUTO NORMAL (Em.3.8-3.11 = 8) primero debe establecerse la salida ‘Reset Q_low-Timer’ (Am.0.2 = 1) y, posteriormente, restablecer- se de nuevo (Am.0.2 = 0). Festo — MSE6-C2M — 2019-11a...

  • Página 84: Ejemplo De Puesta En Servicio - Supervisión Caída De Presión

    La variación de la presión es un valor con signo. Si la presión desciende, los valores se consideran negativos. 5. Crear el valor de la variación de la presión. Con valores positivos, asumir el valor de entrada, mientras que con valores negativos, cambiar de signo, p. ej: –10 se transforma a 10. Festo — MSE6-C2M — 2019-11a...
  • Página 85 200 mbar La supervisión de la variación de la presión solamente se realiza en el estado bloqueado de la vál- vula de cierre y con la supervisión de valores límite activada (Pm.0.6 = 1). Festo — MSE6-C2M — 2019-11a...
  • Página 86 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Phone: +49 711 347-0 Internet: © 2019 Festo SE & Co. KG se reserva todos los derechos www.festo.com...
