Comunicador IP GPRS/GSM
2 Descripción general
El ITS-DX4020-G permite la comunicación bidireccional por IP o por marcado telefónico a
través de una red GPRS/GSM comercial. Las aplicaciones típicas son la notificación de
eventos a una estación de control central y el acceso remoto a los paneles de control de
intrusión de Bosch.
En instalaciones que utilizan una receptora RTC, el ITS-DX4020-G emplea GSM para llamar a
la receptora y comunicarse utilizando Contact ID.
2.1 Descripción del sistema

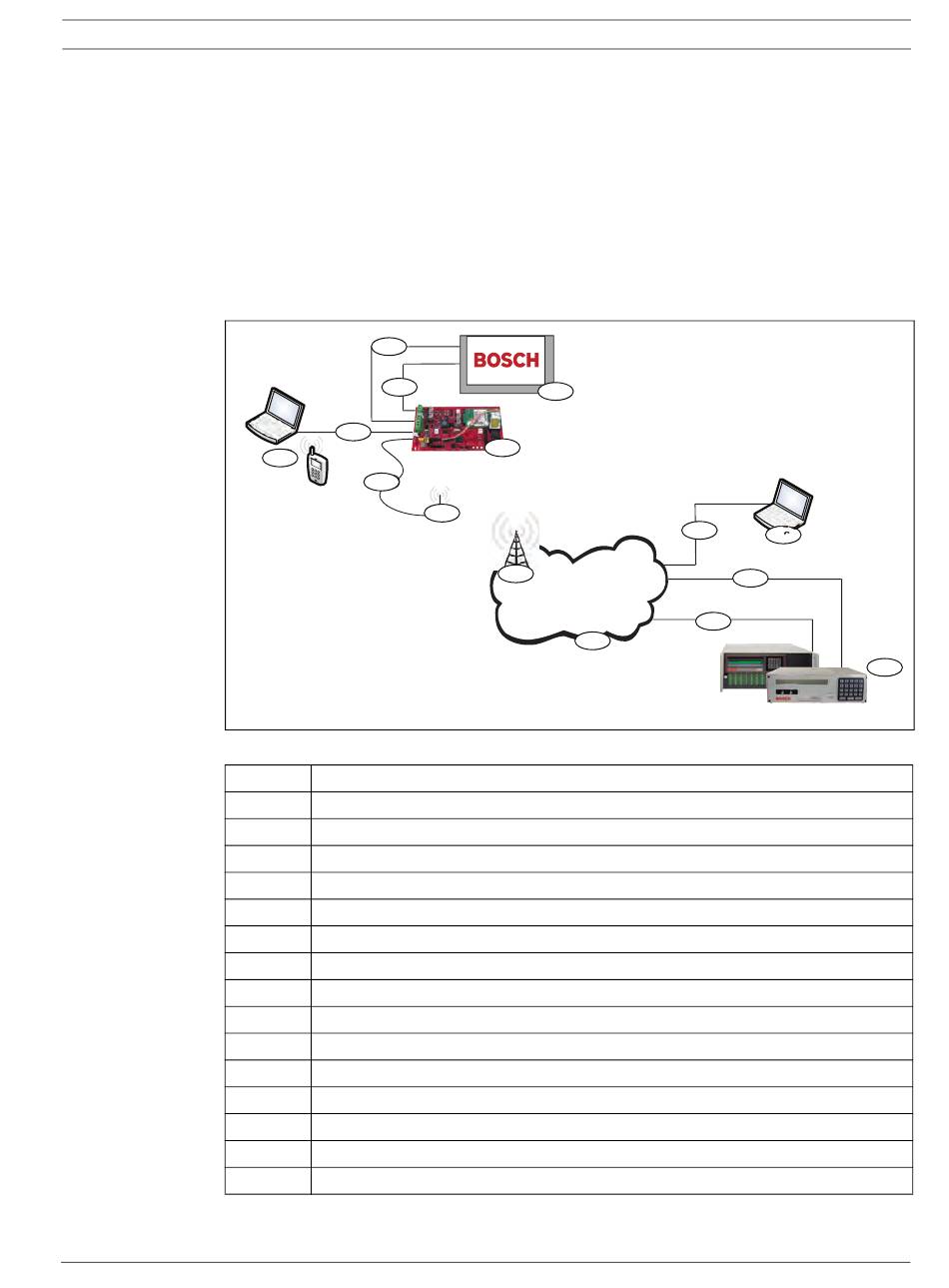

Figura 2.1 Descripción del sistema
Leyenda
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Bosch Security Systems, Inc.
4
4
3
3
5
5
6
6
7
7
8
8
Descripción
Comunicador GPRS/GSM ITS-DX4020-G
Panel de control compatible
Conexión del comunicador del panel de control (opcional)
Conexión de alimentación y bus del panel de control
USB tipo A (host) a cable USB Mini-B (dispositivo) (no incluido)
Ordenador local o teléfono móvil capaz de enviar SMS para la configuración
Cable de antena
Antena de base magnética
Estación base en la red del operador inalámbrico
Internet, WAN, Ethernet, o red RTC
Conexión de red del ordenador remoto
Ordenador remoto ejecutando software de programación (RPS)
Conexión Ethernet
Conexión PSTN
Conettix D6600 con adaptador de red de serie o receptor Conettix D6100i
Guía de instalación y funcionamiento
2
2
1
1
9
9
10
10
Descripción general | es
11
11 12
12
13
13
14
14
F01U138491 | 03 | 2010.05
7
15
15
