Resumen de contenidos para Gammasys DIGICAL II
- Página 1 MANUAL DE OPERACIONES Industria Argentina...
-
Página 2: Tabla De Contenido
Contenido Instalación ................................2 Encendido y Apagado ............................2 2.1. Encendido ..............................2 2.2. Apagado ..............................3 Aplicación ................................4 Menú de la Aplicación ............................5 Menú ................................5 4.1.2. Elección del Isótopo ................................5 4.1.3. Medición de Fondo ................................6 4.1.4. -
Página 3: Instalación

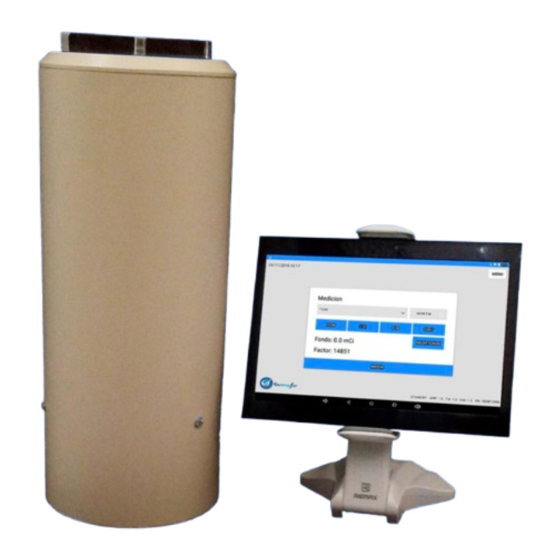

El Activímetro DIGICAL II está compuesto por dos dispositivos: - Cámara de Ionización - Tablet con S.O. Android y Aplicación de medición: Gammasys DIGICAL II 1. Instalación Instale el activímetro en un área protegida de radiaciones para que la radiación de fondo sea baja y constante. -
Página 4: Apagado
Consultar el manual operativo del dispositivo. Una vez que la Cámara y la Tablet estén correctamente conectadas, hacer click sobre la aplicación DIGICAL II con el ícono Si la Cámara no está encendida, o no están conectados correctamente los dos dispositivos, al abrir la aplicación intentarán conectarse mostrando la siguiente... -
Página 5: Aplicación
3. Aplicación Una vez que se abre la aplicación Gammasys - DIGICAL II y se establece la conexión entre la Cámara de Ionización y la Tablet, se abre la pantallla de Inicio. El equipo está listo y queda a la espera. -
Página 6: Menú De La Aplicación
4. Menú de la Aplicación Menú 4.1.2. Elección del Isótopo Los isótopos de uso más frecuente vienen predefinidos a simple vista. Basta presionar sobre el que desea usar. -
Página 7: Medición De Fondo
En el menú desplegable aparecen otros isótopos ya definidos y uno más que puede ser definido por el usuario. Al cambiar el isótopo, cambia el Factor de medición. Éste se muestra en pantalla. 4.1.3. Medición de Fondo Al presionar el botón el resultado de la medición se muestra en pantalla. - Página 8 Si está tildada la opción el equipo registrará diez mediciones y mostrará en pantalla el promedio de las mismas. En el estado del equipo (abajo a la derecha de la pantalla) también aparecerá indicado el modo Repetición con la leyenda (R) Al presionar sobre el resultado de la medición, cambia la escala de mCi a MBq 0,000 mCi 0,000 MBq...
-
Página 9: Monitoreo
Monitoreo Esta opción sirve para hacer mediciones a repetición. Es usado generalmente por el Servicio Técnico o cuando es necesario hacer los controles de calidad con varias mediciones secuenciales. Las condiciones de Monitoreo son las mismas que para la Medición. La gran diferencia es que cambia el botón Repetir por un menú... - Página 10 Una vez iniciado el monitoreo se efectuaran mediciones con la frecuencia asignada. Para conservar los valores de las mediciones efectuadas durante el Monitoreo, hay que presionar en , cuando aparece la leyenda quedan guardados en un archivo PDF todas las mediciones que se hayan hecho durante el Monitoreo. Para detenerlo, presionar allí...
-
Página 11: Calibración
Calibración Esta opción sirve para cambiar el Factor de Corrección del isótopo elegido, o bien para cambiar o definir un Factor para el isótopo de Usuario. Los Factores de Corrección son provistos por la CNEA (Comisión Nacional de Energía Atómica) y constan en el Certificado de Calibración que extiende el organismo y que acompaña al equipo en el momento de la entrega del mismo. -
Página 12: Calibración Cnea
Allí ingresar el nuevo Factor de Corrección y presionar el botón verde que se encuentra a la derecha de la pantalla. Guardar. Calibración CNEA Esta opción está protegida con contraseña... - Página 13 Seleccionar el isótopo a calibrar y presionar Va a arrojar el resultado de la medición. Recordar el valor de dicha medición (en este caso 0,101 mCi) Presionar . Aparecerá la siguiente pantalla: Si el valor de la Medición es el correcto, guardarlo con el botón Si desea cambiar el valor, presionar sobre el número.
-
Página 14: Borrar Fondo
Colocar el resultado de la medición y Aparecerá en pantalla el nuevo Factor de Corrección. El isótopo está calibrado. Borrar Fondo 0,000 mCi. Reestablece el valor del Fondo a... -
Página 15: Notas De Advertencia
5. Notas de Advertencia Introducción: La seguridad de los pacientes y los operadores han sido de gran consideración durante el diseño y desarrollo de este equipo, con el adecuado cuidado, funcionará seguro y confiable. El uso inadecuado, por lo tanto, podría provocar daños al equipamiento o serios daños personales. -
Página 16: Manipuleo De La Radiación
5.1.3. Manipuleo de la Radiación Si bien este equipo no genera ninguna radiación peligrosa, está diseñado para ser usado con materiales radiactivos. Cuando use fuentes radiactivas, debería siempre utilizar técnicas de manipuleo seguras y apropiadas. 5.1.4. Reporte de Incidentes Llame a nuestra oficina de service inmediatamente para reportar cualquier accidente o daño al paciente o su personal que haya ocurrido usando nuestro equipo. -
Página 17: Componentes
6. Componentes Calibrador de Dosis (ACTIVÍMETRO) Está conformado por: - Tablet con S.O. Android y conexión Bluetooth (unidad de control y lectura) - Cámara de ionización - Porta jeringas - 2 Fuentes de alimentación externa (1 para la Tablet, 1 para la Cámara de Ionización) - Manual de operaciones - Cable USB para conexión a PC (opcional) Descripción General de Controles... -
Página 18: Fundamentos Del Medidor
7. Fundamentos del Medidor General La definición de actividad, el principio básico del calibrador y el estudio detallado sobre la calibración están presentados en esta sección. 7.1.1. Definición de Actividad La actividad A, de una cierta cantidad de un radionucleido, es el cociente entre dN y dt, donde dN es el número transformaciones nucleares espontáneas que ocurren en el intervalo de tiempo dt. -
Página 19: Medición De Actividad
Medición de Actividad Una transformación nuclear está siempre asociada con uno o más de los siguientes tipos de radiación: , , y fotones. Por eso podemos medir actividad al detectar una o más de las radiaciones arriba mencionadas. 7.2.1. Radiación Alfa Es un tipo de radiación poco penetrante que puede ser detenida por una simple hoja de papel. - Página 20 La Radiación Beta- consiste en la emisión espontánea de electrones por parte de los núcleos, pero en el núcleo sólo hay protones y neutrones, ¿cómo puede emitir electrones? En 1934 Fermi explicó esta radiación suponiendo que en la desintegración beta menos, un neutrón se transforma en un protón, un electrón y un antineutrino mediante la reacción: n0 ---->...
-
Página 21: Fotón
7.2.3. Fotón El fotón (del griego φως, luz) es la partícula mediadora de la interacción electromagnética y la expresión cuántica de la luz. Los fotones son partículas fundamentales, componente de todas las manifestaciones de radiación electromagnética. Se clasifican de acuerdo a su método de producción en: 7.2.4. -
Página 22: Bremsstrahlung
7.2.6. Bremsstrahlung Cuando electrones acelerados son forzados a frenarse en un medio aparece un espectro continuo de fotones. A este efecto también se lo conoce como “radiación de frenado”. Interacción de los fotones con la materia Los tres mecanismos de interacción con la materia son: el efecto fotoeléctrico, el efecto Compton y la producción de pares. -
Página 23: Proceso De Medición En Una Cámara De Ionización
Proceso de Medición en una Cámara de Ionización Una cámara de ionización consiste en dos o más electrodos. Los electrodos rodean a un volumen de gas y recogen la carga (iones) producidos por la radiación que incide en el volumen. En función de esto, la cámara de ionización realiza la medición comparando el efecto de ionización producido por el campo de radiación. -
Página 24: Tabla De Factores
8. TABLA DE FACTORES En la memoria del equipo se encuentran predefinidos 32 factores para los isótopos más comunes y uno para el ingreso manual. Además existen otras 66 direcciones de memoria para ser utilizados por el usuario. Número Isótopo Factor* Factor Usuario USUARIO...
