Datos eléctricos de las entradas y salidas
Alimentación de energía L / N, 1+ / 2-
Alimentación de corriente alterna (CA)
Terminales L / N
Tensión de servicio 100 hasta 240 V AC (−15 % / +10 %),
47 hasta 64 Hz
Consumo de potencia < 20 VA
Corriente de conexión 8,8 A
Alimentación de corriente continua (CC)
Terminales 1+ / 2−
Tensión de servicio 24 hasta 48V DC (−10 % / +10 %)
Ondulación residual < 5 %
Consumo de potencia < 10 W
Corriente de conexión 5,6 A

Salida de corriente 31 / 32

Configurable para la salida del caudal de masa y del caudal.

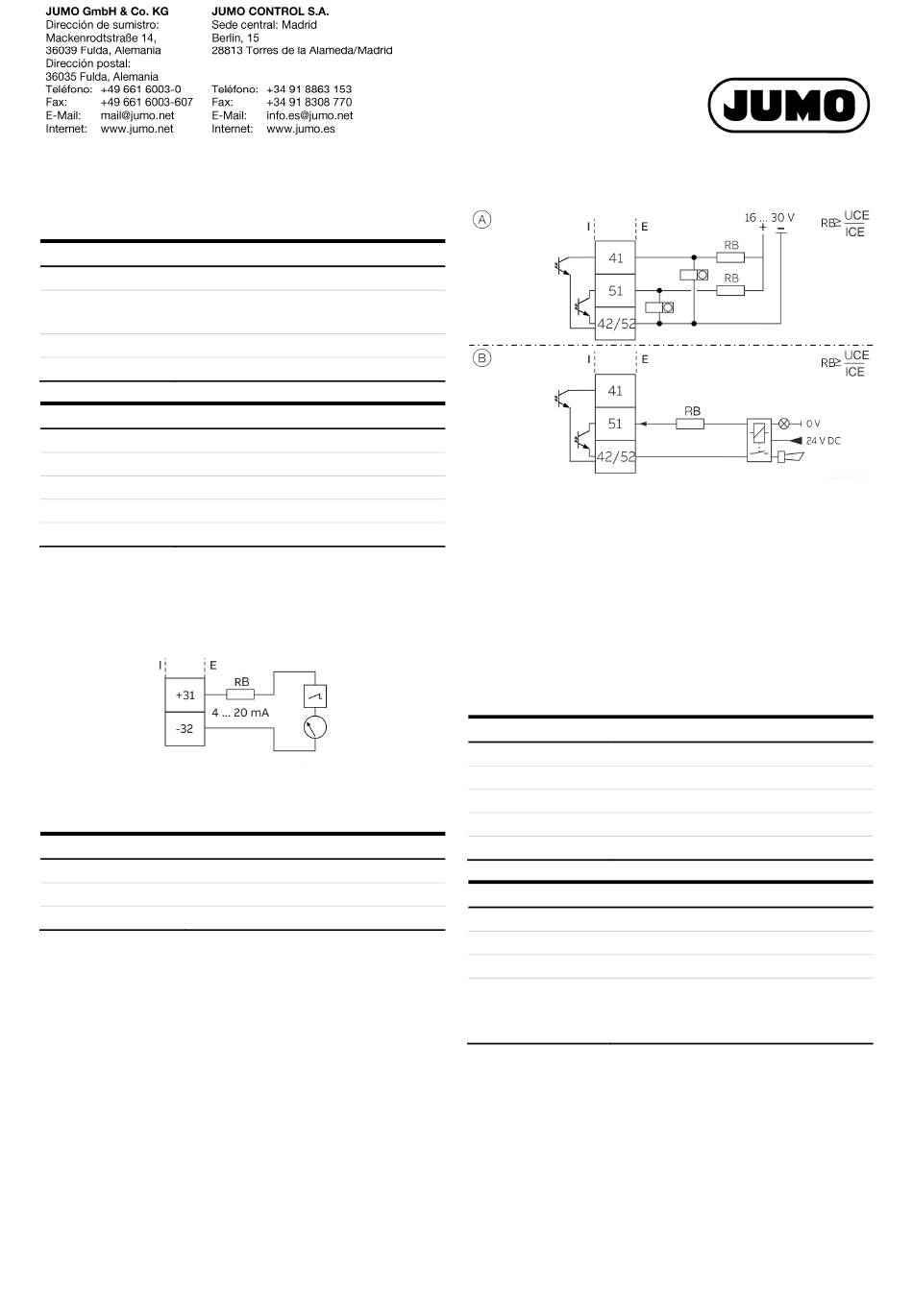

Figura 33: Ejemplo de conexión salida de corriente 31 / 32 , activa
(I = Interno, E = Externo, R = umbral)
B
Salida de corriente activa
Terminales 31 / 32
Señal de salida 4 hasta 20 mA
0 Ω ≤ R
Umbral R
B
Change from two to one column
V1.00/ES/00700851
≤ 650 Ω
B
Salida digital 41 / 42, 51 / 52
Configurable como salida de impulso, de frecuencia o binaria.
A Salida digital 41 / 42, 51 / 52
pasiva como salida de impulso o
de frecuencias
Figura 34: Ejemplo de conexión(I = Interno, E = Externo, R
Nota
• Los bornes 42 / 52 tienen el mismo potencial. Las salidas
digitales 41 / 42 y 51 /52 no están separadas galvánicamente.
• Si se utiliza un totalizador mecánico recomendamos utilizar
un ancho de impulso de ≥ 30 ms y una frecuencia límite de ≤
3 kHz.
Salida de impulso-/ de frecuencias (pasiva)
Terminales
U
máx
I
máx
f
máx
Ancho de impulso
Salida binaria (pasiva)
Terminales
U
máx
I
máx
Función de conmutación
Página 31/36
B Salida digital 51 / 52 pasivo como
salida binaria
= umbral)
B
41 / 42, 51 / 52
30 V DC
25 mA
10,5 kHz
0,1 hasta 2000 ms
41 / 42, 51 / 52
30 V DC
25 mA
Configurable mediante software como:
Alarma común, alarma de tubo vacío, alarma mín. /
máx., señal de dirección de caudal, otros
