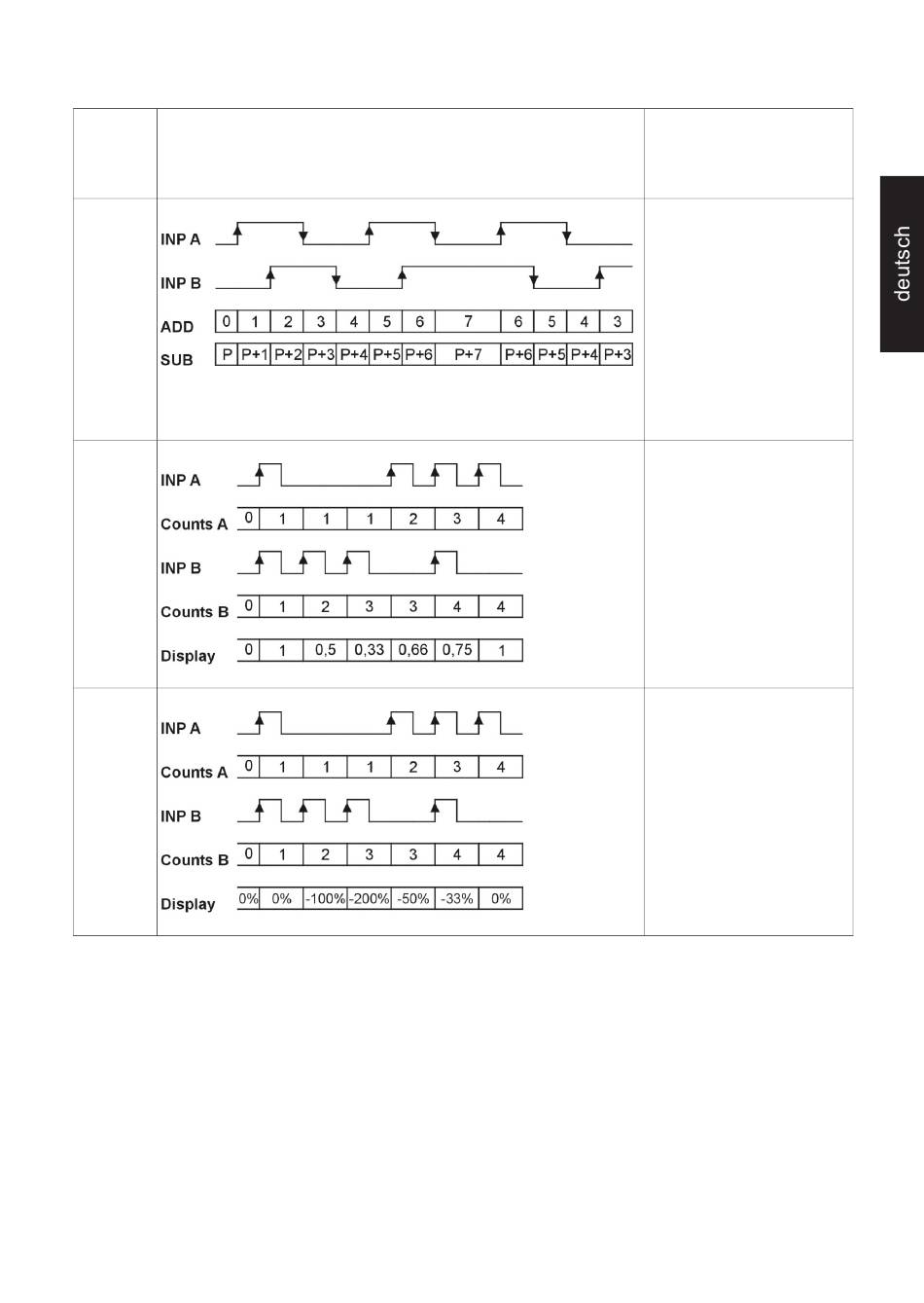

Funktion Diagramm
Hinweis: Wenn GATE-Eingang aktiv keine Zählung
QUAD4
A / B
A % B
www.kuebler.com
PNP: Zählung bei
steigender Flanke
NPN: Zählung bei fallender
Flanke
A 90° B
Inp A: Zähleingang
Zählung bei steigender und
fallender Flanke
Inp B: Zähleingang
Zählung bei steigender und
fallender Flanke, Umkehr
der Richtung
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: Zähleingang 1
Inp B: Zähleingang 2
Formel:
A / B
Inp A: Zähleingang 1
Inp B: Zähleingang 2
Formel:
(A – B)/A x100
Seite 21
