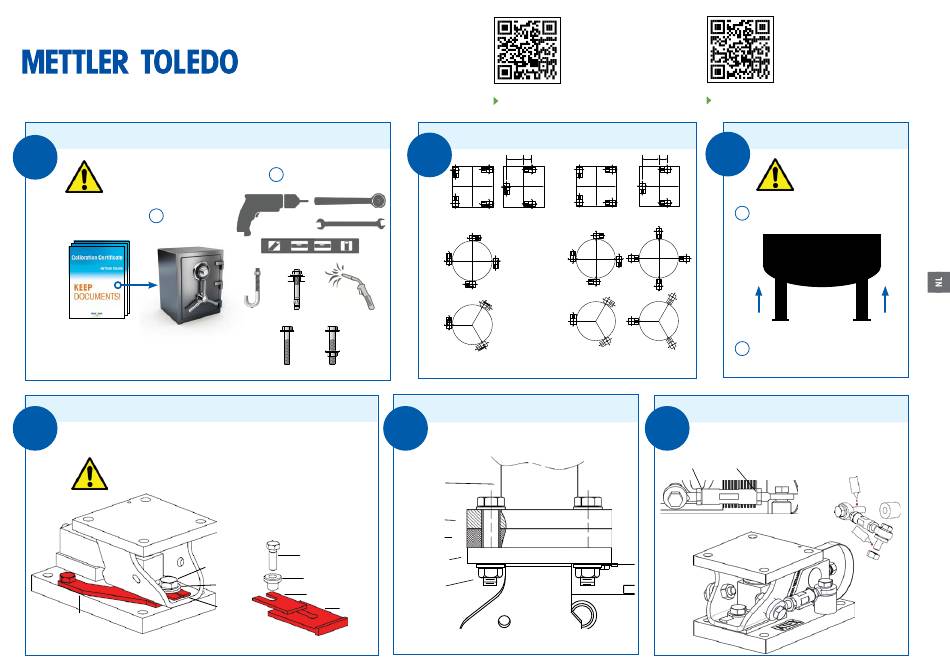

SWB505 MultiMount™ / SWB605 PowerMount™ Weegmodule » Installatie
Voordat u begint
1
»
U mag de kabel van de loadcel nooit
verlengen of afsnijden. Verwijder
de loadcel altijd voorafgaand aan
laswerkzaamheden.
1
Zorg ervoor dat de borgplaten geïnstalleerd zijn
4
»
Tijdens de installatie moet elke weegmodule uitgerust zijn
met een SafeLock™ borgplaat en een centreer-afstandstuk.
Borgplaat
SafeLock™ borgplaat (maat 2 en 3)
Benodigd gereedschap:
2
- OF -
- OF -
- OF -
Antitilbout
Antitilbout
Controlemof
Controlemof
Centreer-afstandstuk
Centreer-
Borgplaat
afstandstuk
SafeLock™ borgplaat (maat 1)
Download de installatie-instructies:
De installatie-instructies zijn verkrijg-
baar in het Engels, Duits, Spaans,
Frans, Italiaans, Nederlands, Portu-
gees, Zweeds, Deens, Noors, Pools,
Tsjechisch, Hongaars, Rus, Turks
www.mt.com/ind-downloads-multimount
Plan uw lay-out
2
»
2L
L
Mogelijke oriëntaties
met optionele stabilisatoren
Optionele kussens bevestigen
5
»
Tankpoot
Voetplaat van
de tank
Kussen
Bovenplaat
van de weeg-
module
Borgmoer
of moer met
sluitring
www.mt.com/ind-downloads-powermount
Positioneer de weegmodules
3
»
2L
L
Til de tank omhoog
1
Plaats de weegmodules onder de
2
poten van de tank, raadpleeg uw
Mogelijke oriëntaties
lay-out
zonder stabilisatoren
Een optionele stabilisator bevestigen
6
»
Installeer 1 of 2 stabilisatoren.
Afgeschuind afstandstuk
Afschuining
(voor 4,4 t / 10k model)
Download de installatie-instructies:
De installatie-instructies zijn verkrijg-
baar in het Engels, Duits, Spaans,
Frans, Italiaans, Nederlands, Portu-
gees, Zweeds, Deens, Noors, Pools,
Tsjechisch, Hongaars, Rus, Turks
Blokkeer de tank wanneer
hij omhoog staat.
TANK
Gebruik een schroef-
draadborgmiddel
