Descrizione e funzionamento

6.1

Descrizione del prodotto

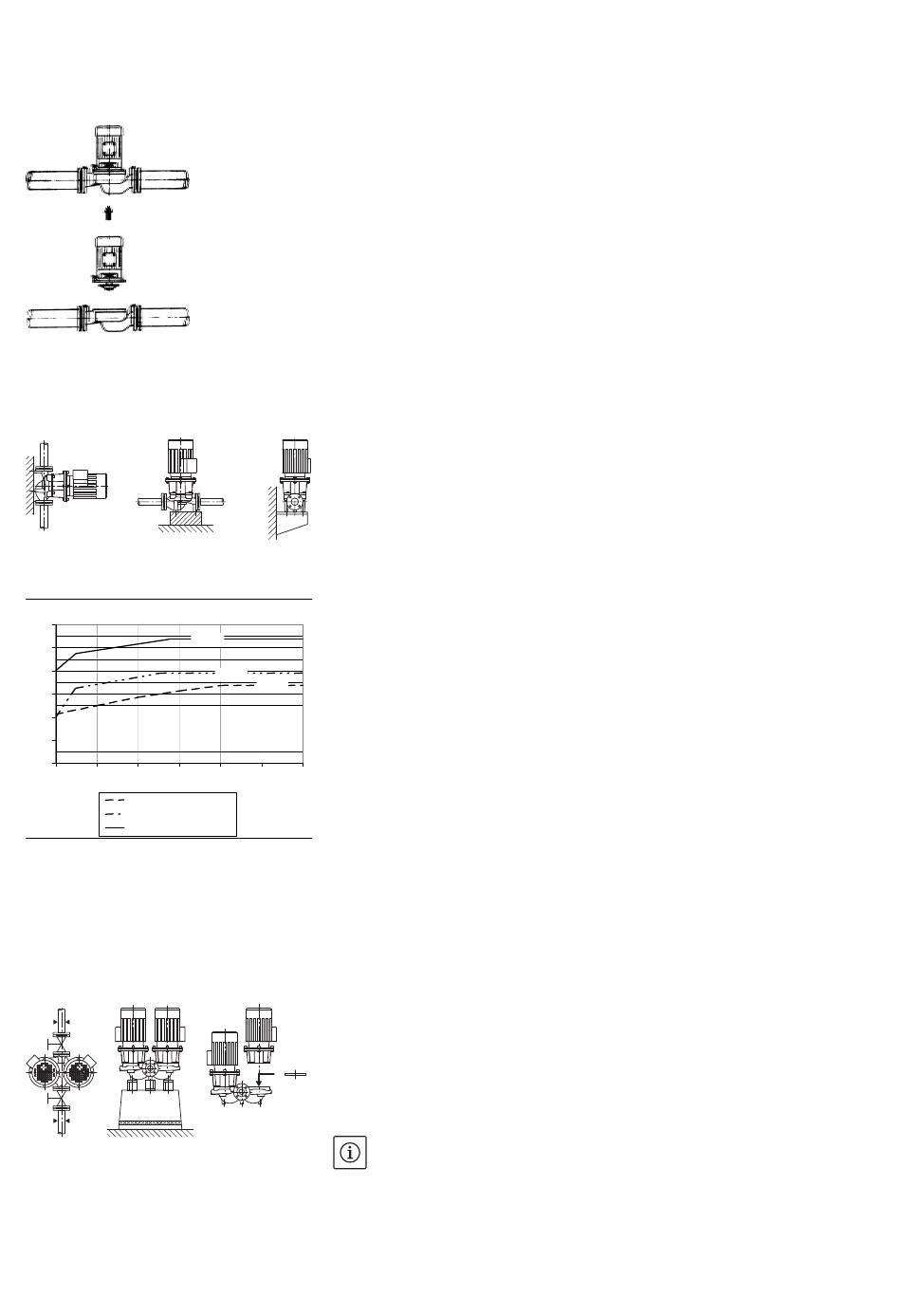

Fig. 5: Vista IPL - montaggio sulle tubazioni
 7,5 kW
Fig. 6: Vista IPL - montaggio a basamento
U [kV]
pk
2,4
2,15 kV
2
1,6
1,2
0,8
0,4
0
0 0,2 0,4 0,6
400V (IEC 60034-17)
500V (IEC 60034-25, Level A)
690V (IEC 60034-25, Level B)
Fig. 7: Curva limite della tensione pulsante ammessa
U (inclusa riflessione di tensione e smorzamento),
pk
misurata tra i morsetti di due derivazioni, in base al
tempo di salita t
r
Fig. 8: Vista DPL
Istruzioni di montaggio, uso e manutenzione Wilo-IPL/DPL (1,1-7,5 kW)
1,56 kV
1,35 kV
0,8 1 1,2
t [µs]
r
Tutte le pompe qui descritte sono pompe centrifughe monostadio
a bassa prevalenza compatte. Il motore lato pompa è ad albero pas-
sante. Le pompe possono essere montate sia direttamente in una
tubazione adeguatamente ancorata (fig. 5) oppure collocate su una
base di fondazione (fig. 6).
Grazie all'impiego di un apparecchio di regolazione è possibile la rego-
lazione modulante della potenza delle pompe. Ciò permette un adat-
tamento ottimale della potenza alle necessità del sistema e un
funzionamento economico delle pompe.
IPL:
Il corpo pompa è realizzato nel tipo costruttivo INLINE, vale a dire con
la flangia del lato aspirante e quella del lato pressione lungo una linea
centrale (fig. 5/6). Tutti i corpi pompa sono provvisti di piedini.
L'installazione su una base di fondazione è consigliata per potenze
nominali del motore di 5,5 kW e maggiori.
Funzionamento della IPL sugli apparecchi di regolazione Wilo:
Con l'impiego di un apparecchio di regolazione (ad es. con il sistema
Wilo-CC o Wilo-SC) è possibile effettuare la regolazione modulante
della potenza delle pompe. Ciò permette un adattamento ottimale
della potenza alle necessità del sistema e un funzionamento econo-
mico delle pompe.
Funzionamento della IPL su convertitori di frequenza esterni (di altri
produttori):
I motori impiegati da Wilo sono generalmente idonei per funzionare
con convertitori di frequenza esterni o di produttori terzi, a condizione
che questi corrispondano alle condizioni indicate nelle linee guida di
applicazione DIN IEC /TS 60034-17 o IEC/TS 60034-25.
La tensione pulsante del convertitore di frequenza (senza filtro) deve
trovarsi sotto la curva limite indicata alla fig. 7. In questo caso si tratta
della tensione presente sui morsetti del motore, che è determinata
non solo dal convertitore di frequenza, ma ad es. anche dal cavo
motore impiegato (tipo, sezione, schermatura, lunghezza, ecc.).
DPL:
Due pompe sono disposte in un corpo comune (pompa doppia).
Il corpo pompa è realizzato nel tipo costruttivo INLINE (fig. 8). Tutti
i corpi pompa sono provvisti di piedini. L'installazione su una base di
fondazione è consigliata per potenze nominali del motore di 4 kW e
maggiori. Grazie all'impiego di un apparecchio di regolazione, solo la
pompa base gira in funzionamento di regolazione. Per il funziona-
mento di carico di punta, la seconda pompa è disponibile con funzione
di pompa di punta. Inoltre la seconda pompa può assumere la funzione
di riserva in caso di blocco.
NOTA
Per tutti i tipi di pompe e tutte le dimensioni del corpo della serie DPL
si possono ordinare flange cieche (vedi capitolo 5.4 "Accessori") che
garantiscono la sostituzione di un set di innesto anche con il corpo di
pompe doppie (fig. 8). In questo modo un motore può continuare a
rimanere in funzione anche durante la sostituzione del set di innesto.
