PRECAUCIÓN
• Si necesita una tubería más larga de lo
especificado en los códigos y normas de tuberías,
deberá añadir refrigerante a la tubería. De lo
contrario, la unidad interior podría congelarse.
• Al eliminar las rebabas, coloque la tubería hacia
abajo para asegurarse de que las rebabas no
penetren en ella.

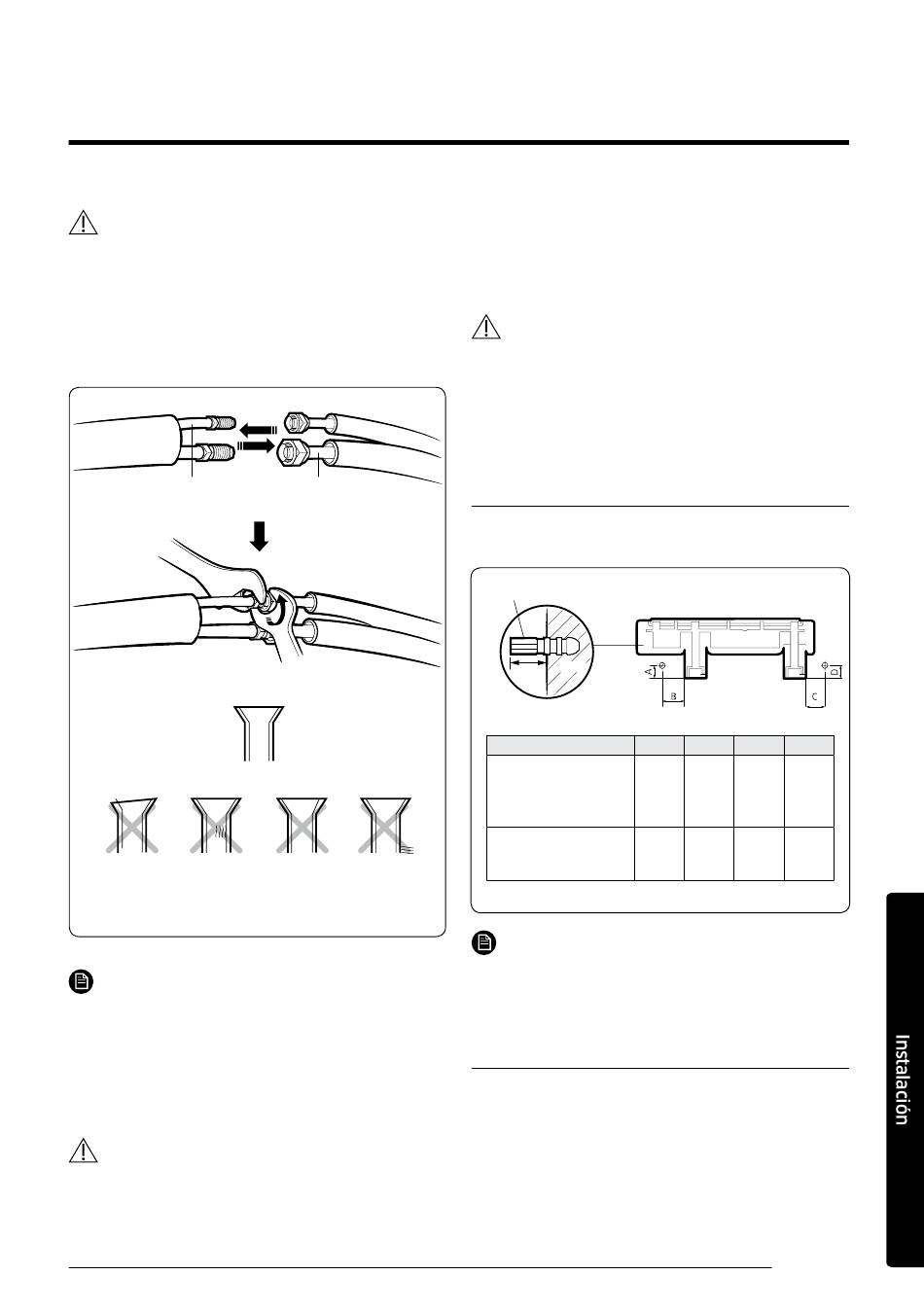

Orificio de servicio de
líquido
<Presión alta>
Correcto
Inclinado
Grietas
<Tuerca abocardada>
NOTA
• Un par excesivo puede provocar una fuga de
gas. Al prolongar la tubería mediante soldadura
o cobresoldadura, asegúrese de que se utilice
nitrógeno durante el proceso. La unión debe
resultar accesible para realizar tareas de
mantenimiento/reparación.
PRECAUCIÓN
• Apriete la tuerca abocardada con el par indicado.
Si la tuerca abocardada se aprieta en exceso,
puede romperse y provocar una fuga de gas
refrigerante.
Orificio de servicio de gas
<Presión baja>
Grosor
Superficie
desigual
dañada
Paso 2.10 Fijar la estructura de
instalación
La unidad interior se puede instalar en una pared, el
marco de una ventana o un panel de yeso.
ADVERTENCIA
• Asegúrese de que la pared, el marco de la ventana
o el panel de yeso puedan soportar el peso de
la unidad interior. Si instala la unidad interior
en un lugar que no sea suficientemente fuerte
para soportar su peso, podría caerse y provocar
lesiones.
Fijar la unidad interior a una pared
Fije la estructura de instalación a la pared teniendo
en cuenta el peso de la unidad interior.
Anclaje de plástico
Pared
20 mm
Modelo
**07*******
**09*******
**12*******
**18*******
**24*******
Agujero para el juego de conductos: Ø 65 mm
NOTA
• Si monta la estructura en una pared de hormigón
mediante anclajes de plástico, asegúrese de que
los huecos entre la pared y la estructura creados
por los anclajes no superen los 20 mm.
Fijar la unidad interior al marco de una ventana
1 Determine las posiciones de los montantes de
madera verticales que se fijarán al marco de la
ventana.
2 Fije los montantes de madera al marco de la
ventana teniendo en cuenta el peso de la unidad
interior.
3 Fije la estructura de instalación al montante de
madera mediante tornillos de rosca.
(Unidad: mm)
A
B
C
D
36
120
81
36
33
110
110
33
Español
15
